Jammer dat foto's op z'n kant staan terwijl ik ze hier goed op schijf heb.

Tweede foto is rack met modulators en voeding,de eindtrap zit onder de wok op het dak.

Vijfde foto zijn de encoders,SNG wagen kan 9kanalen uitzenden

HP proliant dual processor rackserver met freebsd unix,HP small form factor desktop met ssd Linux mint ,raspberrypi3,HP gigabit switch,Draytek 2820,VU+DUO

Link naar reactie
Delen op andere sites


  • Reacties 31
  • Aangemaakt
  • Laatste reactie

Beste reacties in dit topic

Beste reacties in dit topic

Geplaatste afbeeldingen

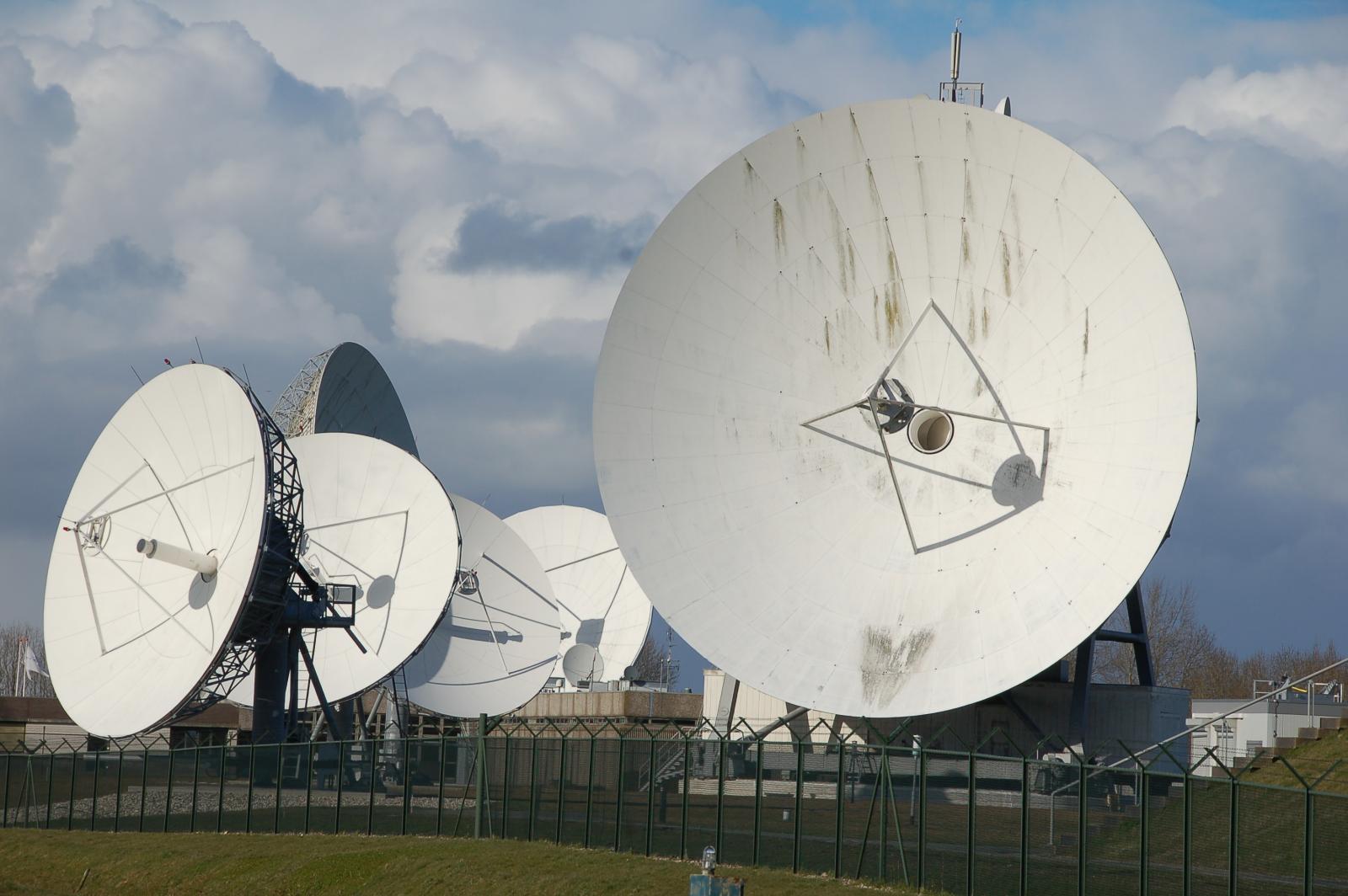

Dan zal er bij de uplink in Belgie ook flink vermogen op staan met die enorme wokken(versterking)

Heb ook gelezen als de uplink (NPO,SBS enz)in Hilversum niet meer doorkomt ze kunnen over schakelen naar het grondstation hier in Friesland Burum


HP proliant dual processor rackserver met freebsd unix,HP small form factor desktop met ssd Linux mint ,raspberrypi3,HP gigabit switch,Draytek 2820,VU+DUO

Link naar reactie
Delen op andere sites

4G wordt niet uitgerold in die omgeving omdat systemen op zelfde freq. zitten daar .

Raar verhaal maar goed,Inmarsat opereerd daar vooral voor vliegtuigen en de Amerikanen blijken spul te hebben staan daar

HP proliant dual processor rackserver met freebsd unix,HP small form factor desktop met ssd Linux mint ,raspberrypi3,HP gigabit switch,Draytek 2820,VU+DUO

Link naar reactie
Delen op andere sites

  • Moderator

Op een veel lagere frequentie, met een smalbandig signaal, dat is appels met peren vergelijken.

Gaat niet bestaat niet!            65" 4-K OLED,  Vu+ Duo 4K SE BT, Vu+ Solo 4K, Rebox-8500, Rebox-8000, Wavefrontier T-90, Satlook Digital NIT, Megasat HD5 Combo

Gebruik je een advertentie blocker? Maak dan een uitzondering voor onze website. Zonder advertentie (inkomsten) kan deze site niet voortbestaan.

Link naar reactie
Delen op andere sites

Dat is een 8 x lagere frequentie (ca. 1.600 kHz, RHCP), extreem smalbandig en een kortere afstand. (evenredigheid met het kwadraat van de afstand en frequentie). De -155 dB waar je hebt over hebt zal de gevoeligheid van de GPS ontvanger zijn. Het ontvangstchipje mag dan wel klein zijn maar de antenne is enkele cm lang.

aangepast door Drs. IJzerbout

"On ne voit bien qu'avec le coeur. L'essentiel est invisible pour les yeux."

Link naar reactie
Delen op andere sites

Drs.IJzerbout schrijft:



"70 - 140 Watt voor de Astra satellieten. Dat is het HPA TWT uitgangsvermogen"



Hier even de waardes voor de Astra 19,2 en 23,5 satellieten:

1Kr =140w

1L  = 140w

1M = 150w

1N = 130w

3B = 140w





Ik zat er dus niet ver naast. De 70 Watt is voor de oudere Astra satelliten.

Het vermogen nog hoger opschroeven zou wel mogelijk zijn maar is gelimiteerd om storing met terrestrische diensten en andere satellieten te voorkomen.

De eerste DtH satellieten zoals de TDF en TV Sat hadden TWT´s van 230 Watt aan board, hadden maar 5 transponders.

Deze hoog vermogens TWT´s bleken behoorlijk storing gevoelig te zijn.

"On ne voit bien qu'avec le coeur. L'essentiel est invisible pour les yeux."

Link naar reactie
Delen op andere sites

Om je een indruk te geven met hoeveel vermogen we werken om naar BADR te uplinken met een bandbreedte van 36 mHz per transponder.



De HPA (High Power Amplifier) heeft een nominaal vermogen van 600 Watt. (57,78 dBm)

We gebruiken een Prodelin 4,8 mtr Cassegrain schotel met een versterking van 55,20 dBi

Dat komt overeen met een EIRP van 190 megaWatt. (verliezen van de HPA wavelink naar de feed niet meegerekend = 2dB, geschat))



Het is dan ook levensgevaarlijk om daar voor te gaan staan.



Normaal gebruiken we minder dan 200 Watt HPA vermogen. Dat is altijd nog 3,2 megaWatt EIRP



Alleen bij slecht weer, regen of zandstorm kunnen we  naar 600 Watt maar is nog nooit voorgekomen.

Ook bij een fikse zandstorm zou de uplink uitvallen.

Als dat gebeurd hebben we een auxiliary uplink op een andere locatie en kunnen omschakelen.

aangepast door Drs. IJzerbout

"On ne voit bien qu'avec le coeur. L'essentiel est invisible pour les yeux."

Link naar reactie
Delen op andere sites
