Ku LNB op een prime focus schotel


Alex1970
 Delen

Aanbevolen berichten

Ik wil een Ku-LNB met scalarrings kopen zodat ik een geschikte Ku-LNB heb voor mijn 150 cm prime-focus schotel.
Deze dan (tijdelijk) in plaats van de C-band LNB erop zetten.



Voordat ik alles opmeet voor de f/d verhouding, graag ieders advies.

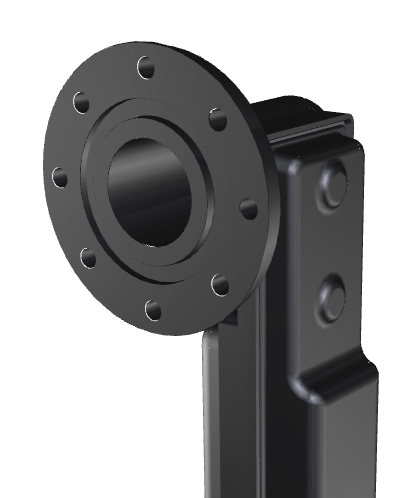

Ik zal in ieder geval een LNB bracket moeten kopen zoals deze:


Maar ook een vulring om in de scalarring van de C-band LNB te plaatsen, rechtsonder op de foto:





Dan natuurlijk de LNB.

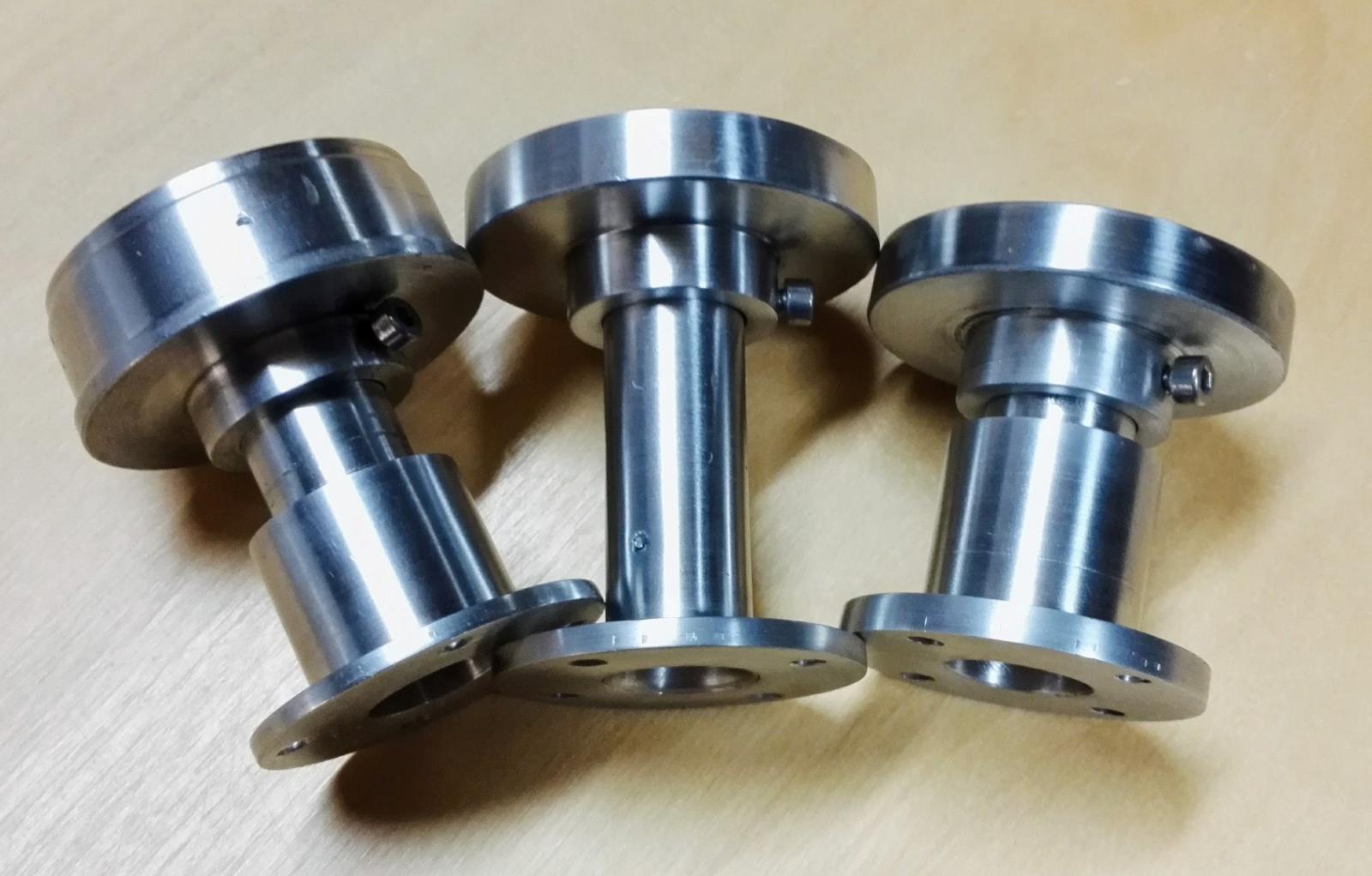

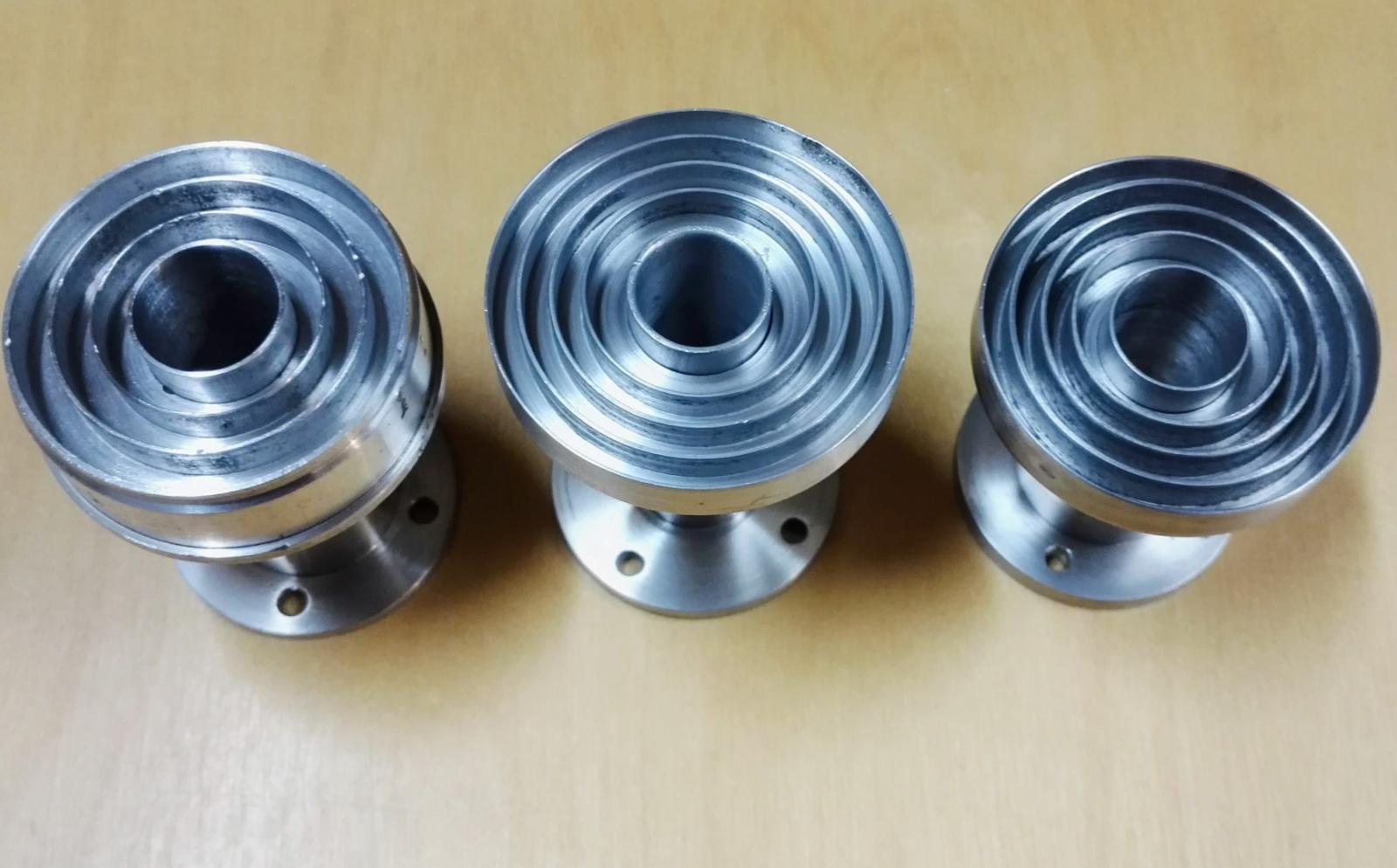

Ik heb nog een flens LNB (Invacom TWF-031) deze zou ik op een voor Ku-band geschikte feedhorn kunnen bevestigen. Een ADF-120 dus.


Moet daar overigens geen pakking tussen?



Of via Ali in China een complete LNB omdat de Invacom een ruisgetal heeft van "slechts" 0.3 dB?



Ze claimen dat-ie een ruisgetal van 0.1 dB en een gain van 70 dB heeft (maar ze zijn goed in overdrijven in China).



Of andere suggesties?





Hoe pas je eigenlijk de LNB aan aan de f/d verhouding?
Bij de C-band LNB moest de scalarring op een bepaalde afstand van de schotel geplaatst worden en daarna in en uitschuiven van de LNB in die ring voor maximum signaal (en was ook van te voren uit te rekenen).
Ik mag aannemen dat het bij Ku-band andere afmetingen zijn?

aangepast door Alex1970

Dreambox DM920: 2x Triple tuner (2x DVB-S2X multistream + DVB-C/T2) OpenPLi 8.1

Xtrend ET10000: 2x DVB-S2, 2x DVB-C/T2, IPTV OpenPLi 8.1
Channel Master 120cm offset: 42.0°E-34.5°W, SAB 97 schotel 45.1°E-60°E, 80cm vast: 28.2°E/23.5°E/19.2°E/13°E | DVB-T/DAB: VHFIII/UHF combi-antenne op zolder.

Link naar bericht
Delen op andere sites


Ik zie op een Engels forum dat je er vergelijkingen mee hebt gedaan met deze LNB?

Dreambox DM920: 2x Triple tuner (2x DVB-S2X multistream + DVB-C/T2) OpenPLi 8.1

Xtrend ET10000: 2x DVB-S2, 2x DVB-C/T2, IPTV OpenPLi 8.1
Channel Master 120cm offset: 42.0°E-34.5°W, SAB 97 schotel 45.1°E-60°E, 80cm vast: 28.2°E/23.5°E/19.2°E/13°E | DVB-T/DAB: VHFIII/UHF combi-antenne op zolder.

Link naar bericht
Delen op andere sites

  • V.I.P.

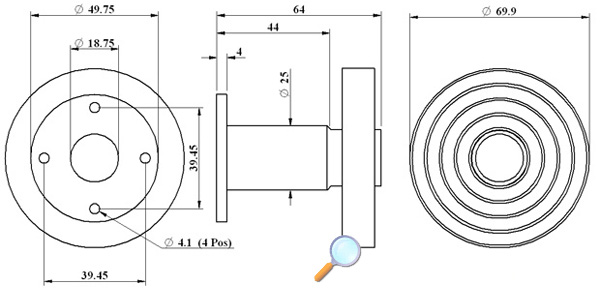

De flens bij een ADF-120 kan op schroefdraad versteld worden. De schroefdraad heeft een spoed van 1mm.
Uitgangspunt is eerst dat je de flens met de voorzijde van de golfpijp in lijn zet. Dan is de f/D-verhouding 0,43 zoals je in de pdf-bijlage kunt zien. Elke omwenteling dat je de flens verder naar achteren draait, veranderd de f/D-verhouding van 0,43 naar 0,42, naar 0,41, naar 0,40, naar 0,38, naar 0,36 en 0,32. Je kiest dus de stand die bij de f/D-verhouding hoort van je schotel.

De afdichting vindt plaats met een O-ring die in de groef van de flens van de lnb wordt geplaatst.
De buitendiameter van de golfpijp is 25mm. Je moet dus een verloopring hebben naar 25mm om de lnb vast te kunnen klemmen.

ADJUSTfeedHORN.pdf



Link naar bericht
Delen op andere sites

Duidelijk, dat afstellen op de juiste f/D-verhouding. Dus hetzelfde als bij C-band. En de afstand tot de schotel? Ook hetzelfde?

En kan je die scalarring bij de GI - 209P ook verstellen?

Voor welke f/D-verhouding(en) is die GI - 209P dan geschikt?

aangepast door Alex1970

Dreambox DM920: 2x Triple tuner (2x DVB-S2X multistream + DVB-C/T2) OpenPLi 8.1

Xtrend ET10000: 2x DVB-S2, 2x DVB-C/T2, IPTV OpenPLi 8.1
Channel Master 120cm offset: 42.0°E-34.5°W, SAB 97 schotel 45.1°E-60°E, 80cm vast: 28.2°E/23.5°E/19.2°E/13°E | DVB-T/DAB: VHFIII/UHF combi-antenne op zolder.

Link naar bericht
Delen op andere sites

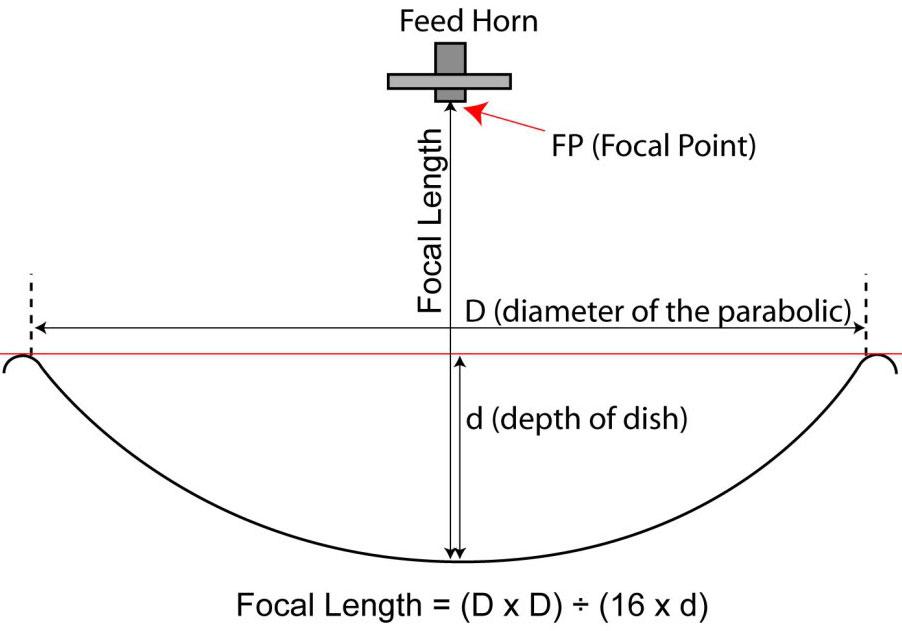

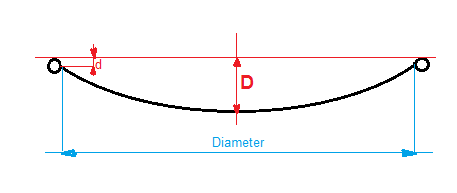

De berekening was me bekend. Ik heb e.e.a. nog eens opnieuw opgemeten, ik kom op een diameter (van/tot de plek waar de schotel verbuigt: 150,5 cm

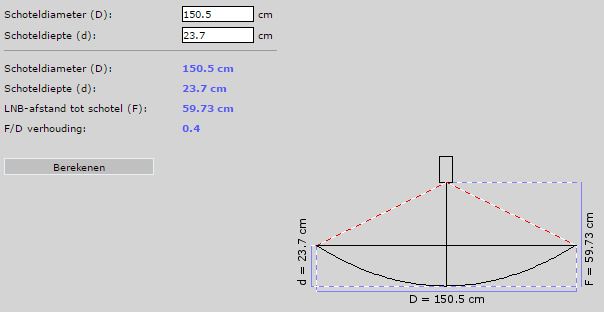

Dan de diepte, deze is 23,7 cm. Met de bekende calculator bij "mijn naamgenoot" kom ik dan op een f/D van 0.4


Dreambox DM920: 2x Triple tuner (2x DVB-S2X multistream + DVB-C/T2) OpenPLi 8.1

Xtrend ET10000: 2x DVB-S2, 2x DVB-C/T2, IPTV OpenPLi 8.1
Channel Master 120cm offset: 42.0°E-34.5°W, SAB 97 schotel 45.1°E-60°E, 80cm vast: 28.2°E/23.5°E/19.2°E/13°E | DVB-T/DAB: VHFIII/UHF combi-antenne op zolder.

Link naar bericht
Delen op andere sites
