Schotel skew uitrekenen


NoFear
 Delen

Aanbevolen berichten

Hallo,



Ik ben nieuw, heb meteen een vraag.

Ik heb gezocht maar niet meteen een antwoord gevonden.



Ik heb de posts gelezen over de Maximum E-85, die ga ik morgen plaatsen.



Nu heeft sprietje al alles netjes uitgelegd, waarvoor dank. ( in oudere posts ).



Sprietje berekend daar de Skew van de schotels, maar ik ben er dus niet achter hoe je dat nu doet.

De LNB skews kan je overal vinden op dishpointer en satlex.



Maar nergens kom ik er achter hoe ik de schotel skew bereken.



En, als je dan de schotel schuin af stelt, moeten dan de LNB's ook nog op weergegeven skew's worden ingesteld ?



Alvast bedankt !

Link naar bericht
Delen op andere sites


  • V.I.P.

Beste NoFear

Welkom op dit forum.

Zou het niet handig zijn als ik de gehele afstelling voor de Maximum E85 voor je uitreken? Dan moet ik wel weten welke satellieten je wilt ontvangen en je locatie.

Tja, over de skew-berekening is veel te doen.
Wat te denken als twee zeer bekende calculators het al helemaal niet met elkaar eens zijn?

Laat ik een voorbeeld noemen:
De locatie is 37.500 N, -8.500 E

Je wilt de Hotbird 13, Astra 19,2, 23,5 en 28,2 ontvangen.

Dit is de berekening van Satlex: http://www.***geen-reclame***/nl/wavefrontier_calc-params.html?satlo_east=28.2&user_satlo_east=&user_satlo_east_dir=E&satlo_west=13.0&user_satlo_west=&user_satlo_west_dir=E&location=&la=37.500&lo=-8.500&country_code=nl
Je ziet dat de schotel 26.45 graden naar het oosten gedraaid moet worden.

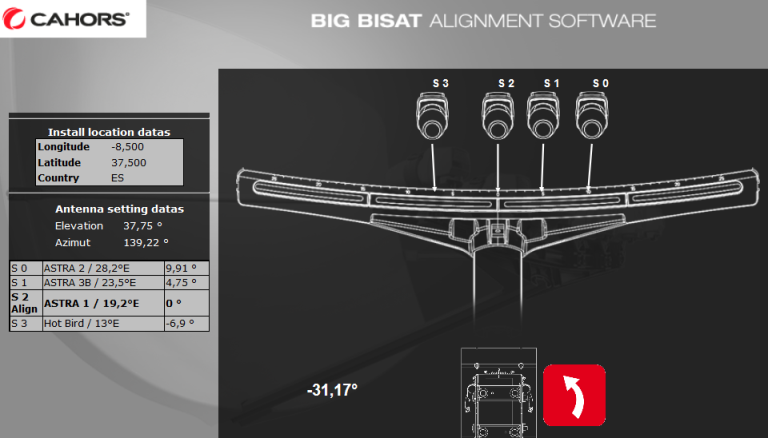

Gebruik je nu de Cahors calculator, voorheen Visiosat, toch ook een zeer gerenommeerd merk, die zegt 31,17 graden naar het oosten draaien.

Ook bij het berekenen van de lnb-afstanden komen ze op geheel andere azimuthhoeken uit.

Laat ik kort zijn, ze zijn beide niet geheel juist.
Ik bereken het op mijn eigen manier er dat gaat toch wel te ver omdat hier uit te leggen.



aangepast door Sprietje
  • Like 1
Link naar bericht
Delen op andere sites

Hey Sprietje,



Daar wou ik je niet mee belasten maar blijkbaar zal het niet te doen zijn voor een leek :)

Ik bewonder je passie !



Ik heb je de gegevens doorgegeven in PB.



Belgie in Beerse.



Ik ga de Astra 1 en Astra 3B willen instellen.



Alvast bedankt !

Link naar bericht
Delen op andere sites

  • V.I.P.

Beste NoFear

Wil je alleen de Astra 1 en 3 op de schotel? Bedenk wel dat als je er nog andere satellieten bij wilt hebben, de gehele schotelafstelling anders moet zijn.

Als je dat over enige tijd toch van plan bent, kun je dat beter meteen opgeven, dan hoef je straks alleen de lnb er nog maar op te plaatsen.


Link naar bericht
Delen op andere sites

Nee, andere zal voorlopig niet nodig zijn.

We kijken echt de nl en BE zenders alleen.



We hebben vooral de schotel omdat we anders geen nl zenders hebben in Belgie :)



Maar hoezo is het anders dan ?

Je kan toch altijd de lnb's bijplaatsen als je nu in het midden van de rail start ?



Wss ben ik verkeerd ?

Link naar bericht
Delen op andere sites

  • Moderators

Wanneer je (in de toekomst) toch andere satelliet posities zou willen ontvangen zal de (virtuele) middelste satelliet positie anders worden.

Je voorkomt daarmee dat de buitenste satelliet posities te dicht bij de rand van de schotel komen, en beduidend minder signaal zouden krijgen.

Gaat niet bestaat niet!            65" 4-K OLED,  Vu+ Solo 4K, Vu+ Solo 4K, Humax Rebox-8500, Rebox-8000, Wisi OR 280
Nokia 9500, Nokia 9800, HDCI-2000,Wavefrontier T-90, Satlook Digital NIT, Megasat HD5 Combo

Gebruik je een advertentie blocker? Maak dan een uitzondering voor onze website. Zonder advertentie (inkomsten) kan deze site niet voortbestaan.

Link naar bericht
Delen op andere sites

  • V.I.P.

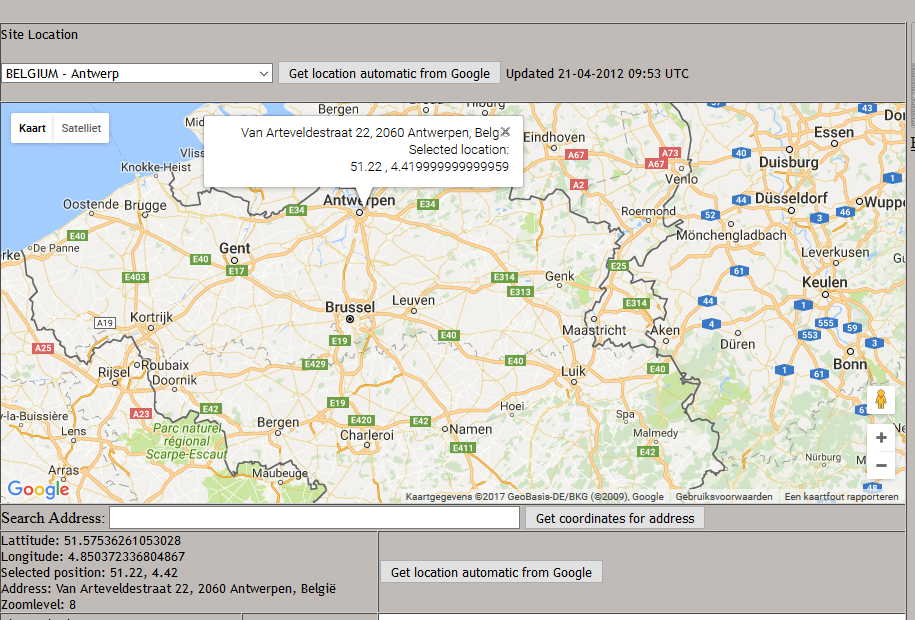

skew berekenen via internet pagina klik (javascript ingeschakeld enkel voor deze website)

voor mij de klassieker

Force DMaster 1122, Force DMaster 1145, DM7000, DM500, DM800, DM7020, DM7020HD, Vu+ DUO, Vu+ SOLO2, Vu+ Ultimo, Vu+ Utimo4K, Vu+ ZERO4K

Link naar bericht
Delen op andere sites

  • V.I.P.

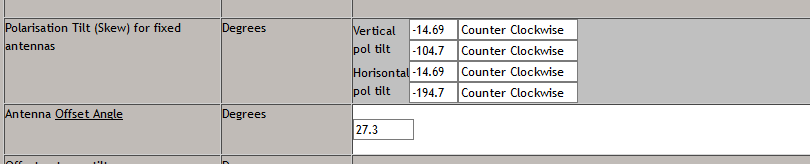

ja staat er tussen zie de afbeelding

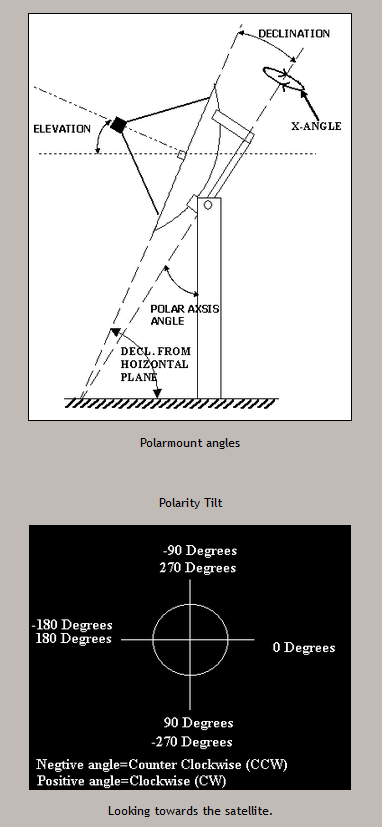

op de website staat ook een beeld van de tilt laatste afbeelding




aangepast door Tonskidutch

Force DMaster 1122, Force DMaster 1145, DM7000, DM500, DM800, DM7020, DM7020HD, Vu+ DUO, Vu+ SOLO2, Vu+ Ultimo, Vu+ Utimo4K, Vu+ ZERO4K

Link naar bericht
Delen op andere sites

  • V.I.P.

Stel de Maximum E-85 in Beerse als volgt af:

- stel de schotelskew op nul graden, dat is 90° op de gradenboog.

- stel nu de rail met de twee bouten in het midden precies waterpas af.

- plaats de lnb voor de Astra 23,5 precies in het midden van de rail.

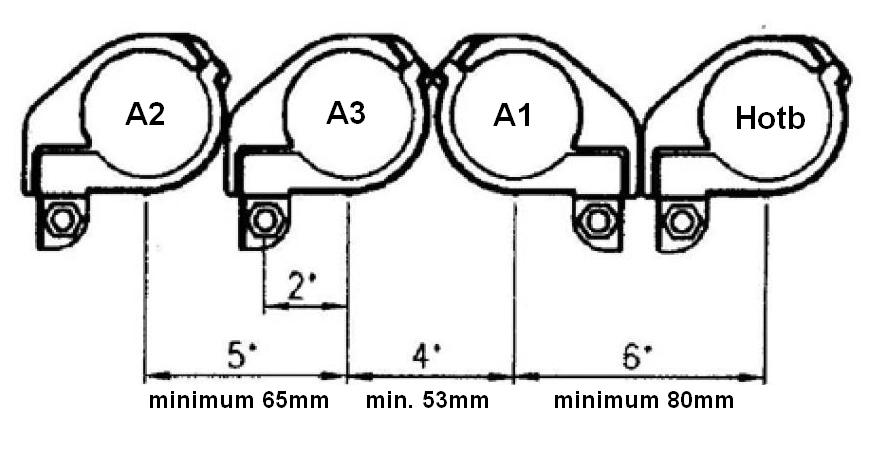

- plaats de lnb voor de Astra 19,2 op 51,5mm afstand van de Astra 23,5-lnb, d.w.z. aan de voorzijde gemeten van kuiltje tot kuiltje in de kap.
Je ziet dat je geen twee lnb's kunt nemen met een kop van 60mm want dan kunnen ze niet dicht genoeg tegen elkaar. Doe je het toch, dan komt de lnb voor de Astra 19,2 er 7,5mm naast te staan. Je kunt ook kiezen om voor de Astra 19,2 een smalle lnb te nemen bijv. een Alps.
De lnb-houders komen tegen elkaar te staan als je een smalle lnb gebruikt want ze kunnen minimaal 53mm van elkaar staan.

- stel de schotelskew in op -13°, dat is 103° op de gradenboog.

- stel de skew van de Astra 23,5-lnb in op -7°

- stel de skew van de Astra 19,2-lnb in op -4°
d.w.z. met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt gemeten t.o.v. verticaal, niet t.o.v. de rail.

- stel de elevatie van de schotel in op 28,75°

- stel nu de schotel af op maximale signaalkwaliteit op de Astra 23,5.



Link naar bericht
Delen op andere sites

Tot op heden geen succes.

Geen lock te vinden, mast staat pas.

Alles uitgevoerd zoals in alle posts en deze.

Ben al zwaar aan het twijfelen of ik de elevatie wel snap.

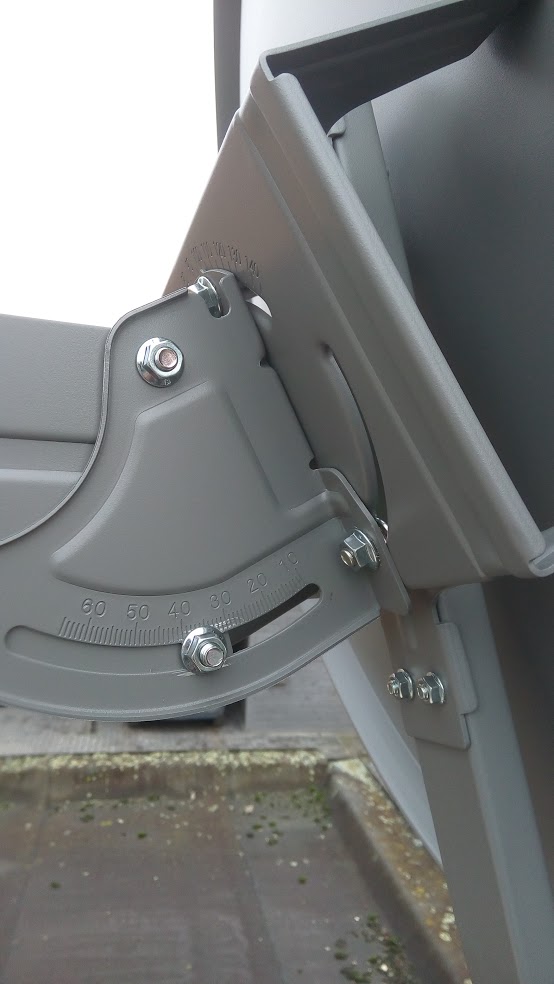

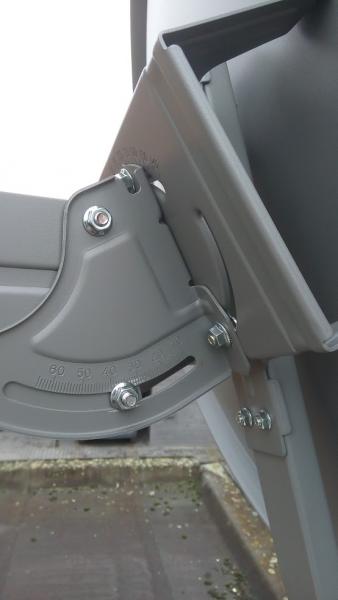

Bij deze foto...staat nu iets verkeerd omdat ik niets op de 28.75 graden krijg,

Maar het klopt toch dat de kant van de houder het aantal  graden aan wijst ?




Link naar bericht
Delen op andere sites

  • V.I.P.

ho wacht je hebt een Wavefrontier, die heeft zijn eigen instellingen als multifeed...

ook bij satlex te vinden of met de excel spreadsheet te berekenen.



geedit

aangepast door Tonskidutch

Force DMaster 1122, Force DMaster 1145, DM7000, DM500, DM800, DM7020, DM7020HD, Vu+ DUO, Vu+ SOLO2, Vu+ Ultimo, Vu+ Utimo4K, Vu+ ZERO4K

Link naar bericht
Delen op andere sites

Dadelijk m'n technisatje maar terug hangen, toen had ik nog beeld  :D

Heb mezelf blijkbaar toch overschat, dacht als ik een technisatje krijg afgesteld zal een losse schotel ook wel lukken.



Niet dus, lol.



De technisat deed het de laatste tijd erg slecht op 23.5 , dat wou ik dus verbeteren.



Kan iemand bevestigen of ik de juiste graden aanhoud voor elevatiehoek, dus  wat is het punt wat de graden aan wijst ?

Toch niet het midden van de bout ?



Ben al behoorlijk onderkoeld van twee uur zonder succes op dak te staan  :eek:

aangepast door NoFear
