120cm prime focus wat kan je er mee

[Plepkeshenkie]

Ik heb hier nog een 120 cm prime focus liggen en zou graag willen weten of deze geschikt is voor  c band ontvangst. Zoja welke lnb heb je dan nodig.

Mocht c band niet geschikt zijn dan eventueel wat experimenteren op de KU band maar ook daar weer de vraag welke lnb is hiervoor geschikt.

[smetje limb.BE]

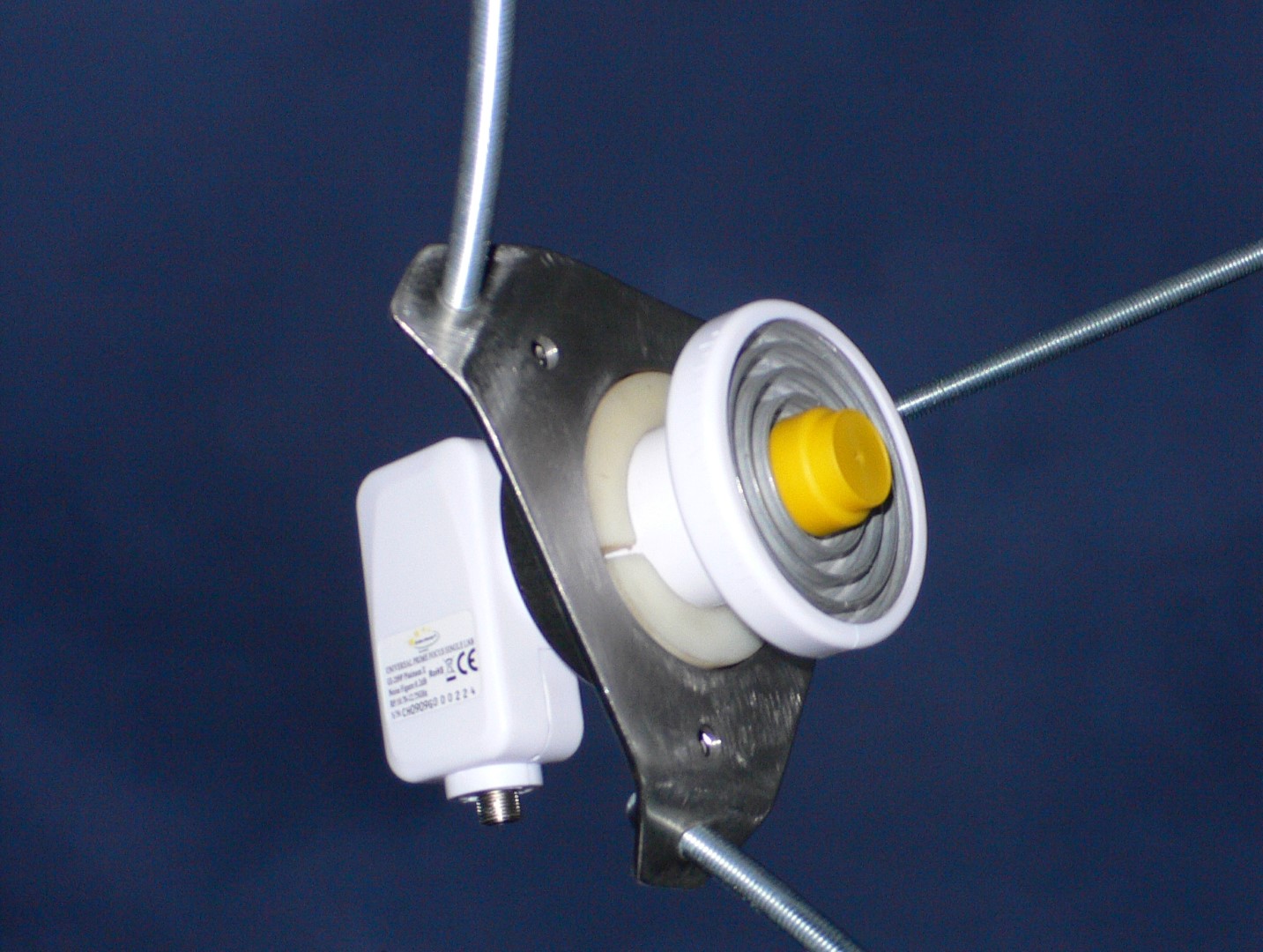

deze zou kunnen dienen voor jou schotel

ku en c band lnbf





741U CKU LNBF

Ku Band C Band Input Frequency: 10.7-12.75GHz 3.4-4.2GHz Output Frequency: 950-2150MHz 950-1750MHz Noise Figure: 0.2dB 13K Gain: 70dB 70dB Switch Type: WS International DiSEqC Switch





17 juni 2017 aangepast door smetje limb.BE

[RimaNTSS]

Voor de Ku-band GI - 209P is goede LNBF te doen van experimenten

[Sprietje]

Of een primefocus schotel van 120cm geschikt is voor de ku-band is van het volgende afhankelijk:
Een schotel met een gazen reflector is niet geschikt voor de Ku-band, wel voor de C-band.
Een primefocusschotel bestaande uit 6 of 8 losse segmenten kan mogelijk geschikt zijn voor de Ku-band. Dit hangt af van de nauwkeurigheid waarmee de segmenten aan elkaar gezet kunnen worden.
Is het een schotel die uit één geheel geperst is, dan is die normaal gesproken geschikt voor de Ku-band.


[Plepkeshenkie]

Het is een prime focus uit 1 gedeelte met polarmount. Schotel heeft jaren doelloos in de schuur gelegen omdat deze vervangen is door channel master schotel. De (draaibare) prime focus heb ik als eerste schotel gekocht in  1986 en kon er toen met een Maspro ontvanger 14 kanalen mee ontvangen op 5 satellieten.

 Over de aanschafprijs toen zullen we het maar niet hebben want dan verklaren jullie me voor je weet wel.

[Sprietje]

Beste Plepkeshenkie

Hoe hoger de frequentie die gebruikt wordt, des te nauwkeuriger moet de schotel zijn.
Omdat de C-band een frequentie gebruikt van ongeveer 4GHz en de Ku-band ongeveer 12GHz, mag de onnauwkeurigheid van de schotel bij de C-band een stuk groter zijn.

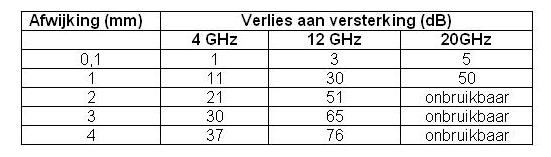

Hierbij een tabel hoeveel verlies je krijgt als een schotel afwijkingen heeft van de zuivere parabolische vorm.

Deuken e.d. in een schotel geven een verminderde signaalopbrengst maar desastreus is een getorste schotel. Daar zie je op het oog niets aan. Dat kun je pas zien als je de schotel op een zuivere vlakke ondergrond legt en de schotel blijkt niet overal op het vlak aan te liggen. Ook kun je dit meten door twee dunne touwtjes horizontaal en verticaal te spannen. Ze moeten elkaar in het midden juist raken.


[Sprietje]

Beste Plepkeshenkie

Je vraagt je af wat je met een 120cm prime focus schotel kunt doen.
Nou, leuk beschilderen bijvoorbeeld.


[Plepkeshenkie]

Sprietje dan moet je wel artistiek aangelegd zijn.

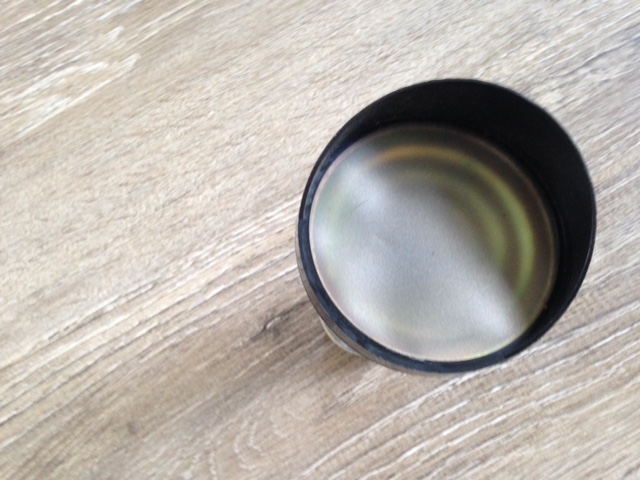

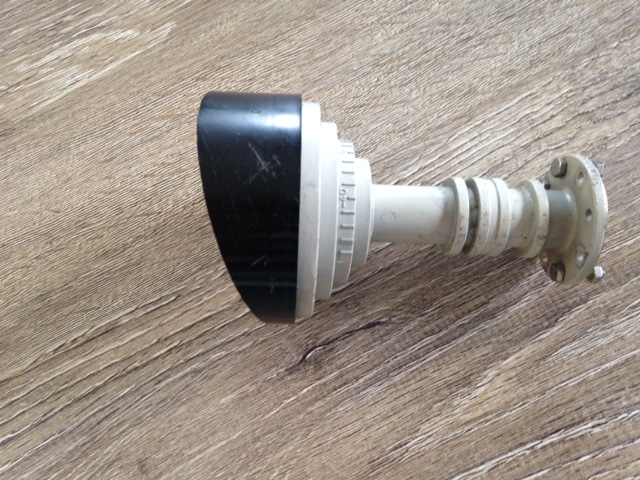

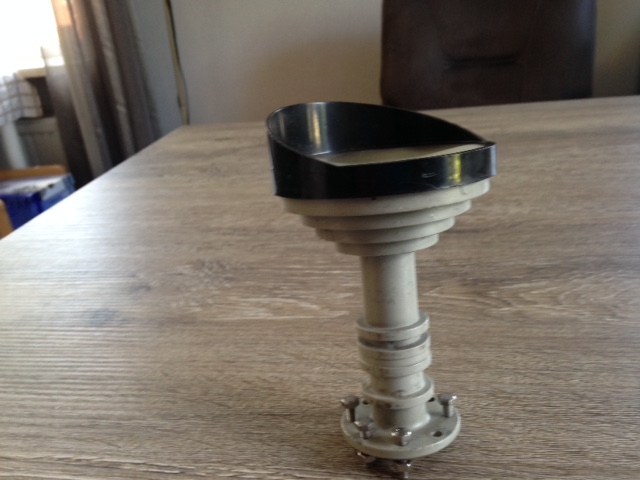

Even nog iets anders ik schreef dat deze prime focus mijn eerste schotel was. Nu heb ik nog een soort scalerring liggen zie foto,s waar de lnb aan vastgeschroefd zat. Hiertussen zat toendertijd nog een mechanische polarizer voor het schakelen tussen hor en vert.

Kun je deze nu bij de huidige lnb ook nog gebruiken zoniet dan gaat die de kliko in

[satkijker]

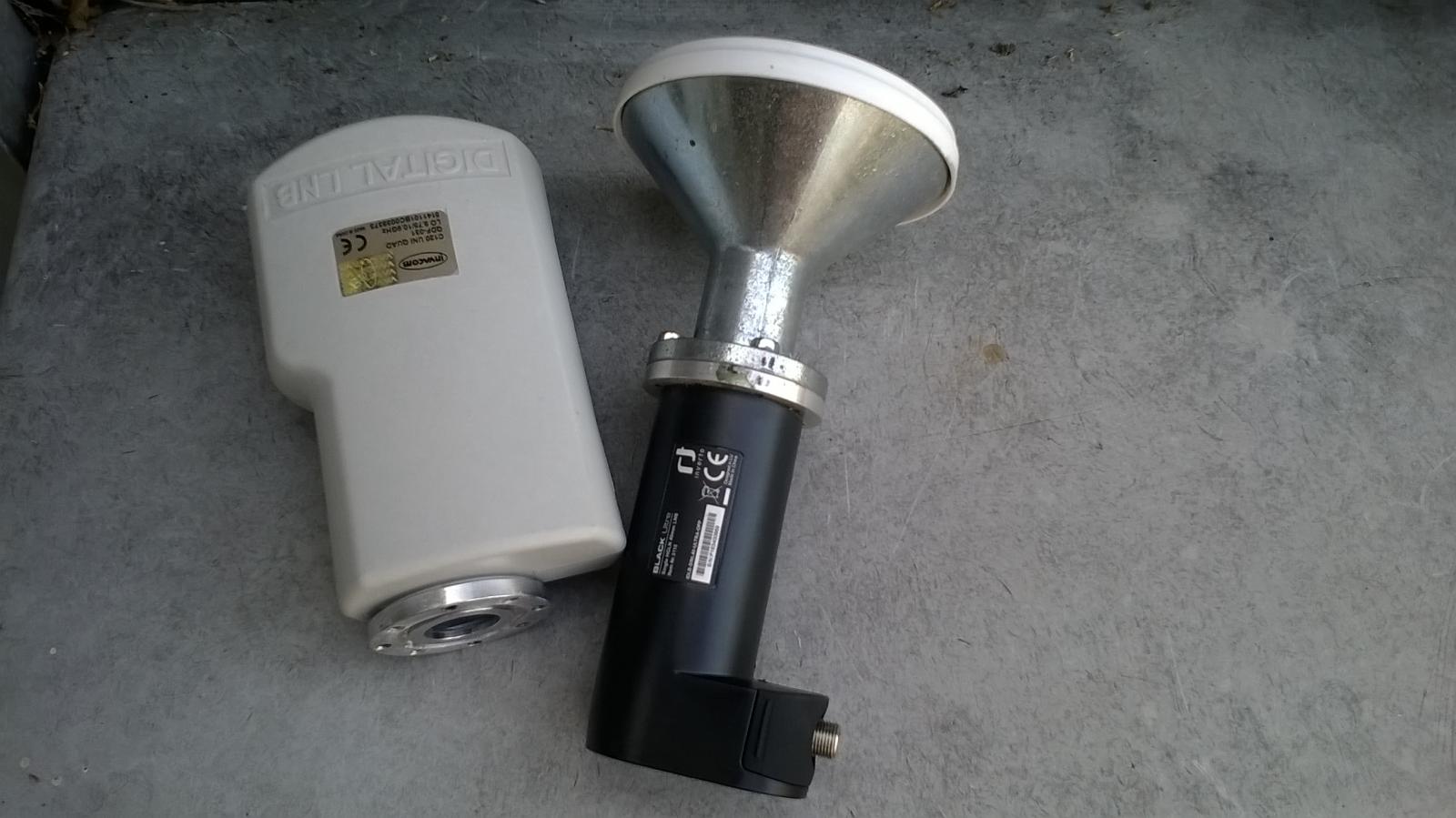

Niet weg gooien a.u.b. er zijn hobbyisten die nog wel eens iets uitproberen, die flens is te gebruiken op een Invacom of een Trustultra.



[Sprietje]

Beste Plepkeshenkie

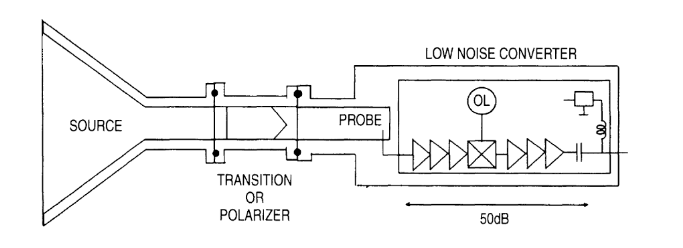

Natuurlijk bestaan er mechanische polarizers maar die kun je niet omschakelen tenzij die met een kleine elektromotor gedraaid wordt.
Misschien bedoeld je een magnetische polarizer.
Hierbij verdraai je de polarisatie m.b.v. een magnetisch veld. Er moeten dan wel twee draadjes aan zitten om er een spanning op te kunnen zetten.
Dit werd vroeger inderdaad gebruikt. Tegenwoordig zie je dat niet veel meer.


18 juni 2017 aangepast door Sprietje

[Plepkeshenkie]

Sprietje ik bedoel inderdaad een magnetische polarizer. Ook die ligt hier nog te verstoffen net als de LNB die er bij hoort.

[Sverige]

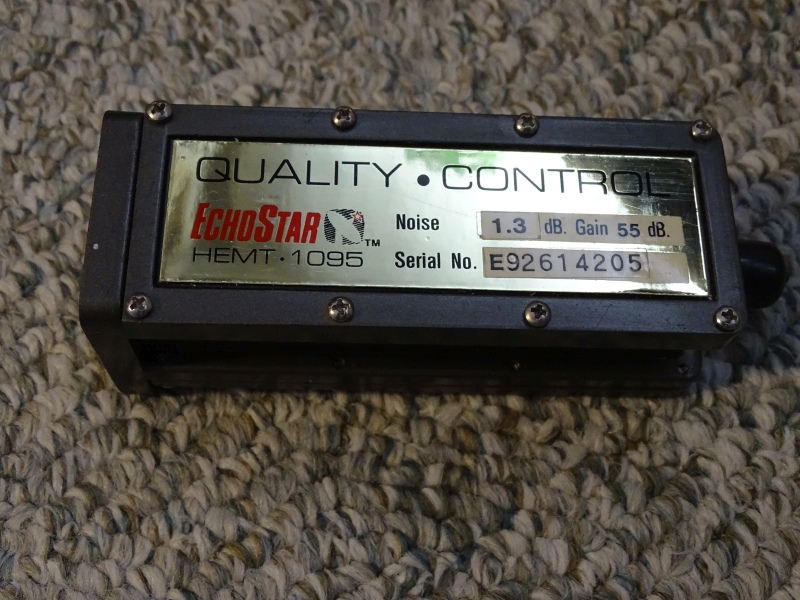

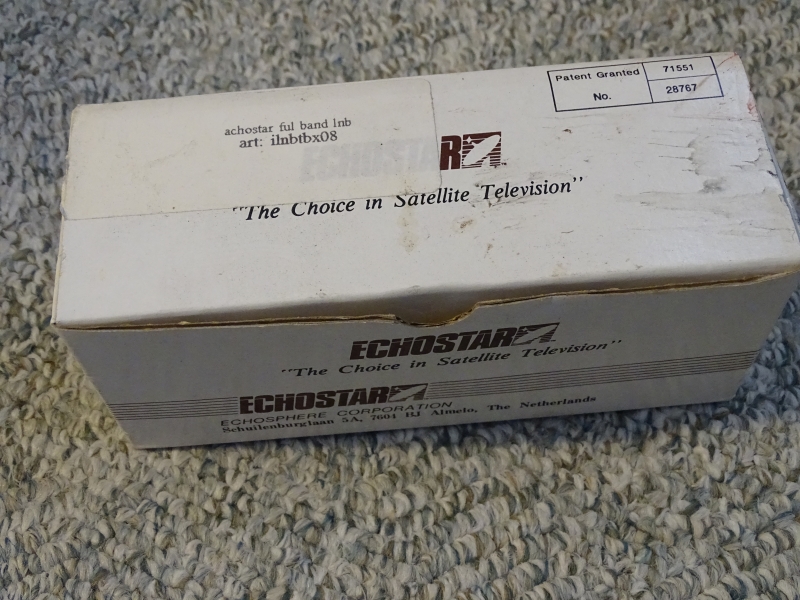

Een mechanische polarizer was in mijn satelliet begintijd toch echt de standaard hoor... dat was in 1986...  toen heb ik een volledige installatie met 120 cm echostar schotel gekocht, die ik overigens steeds meeverhuisd heb, en nu soms nog gebruik... intussen staat er een moderne LNB in, maar ik heb nog wel iets over uit die tijd (al weet ik niet of dat nu al een vervanging van het "origineel" was of niet...





[Sprietje]

Polarisatiefilters voor lnb's zijn van alledag.

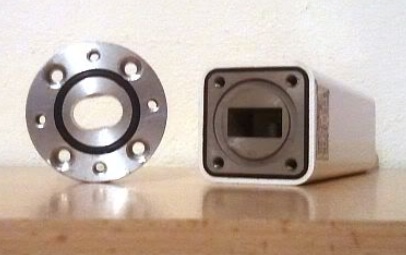

Je hebt passieve polarisatiefilters.

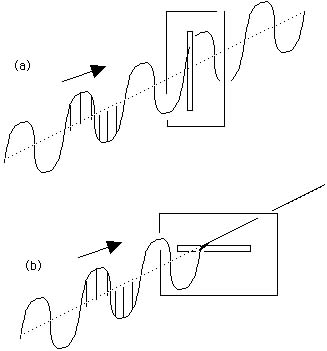

Die bestaan uit een smalle sleuf waar de golf maar in één richting door kan.

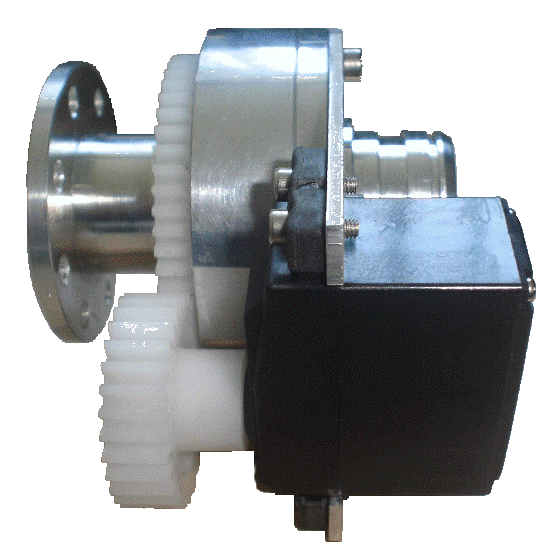

Er bestaan ook mechanische polarizers. Die worden met een elektromotor aangedreven.
Ik laat twee afbeeldingen zien.

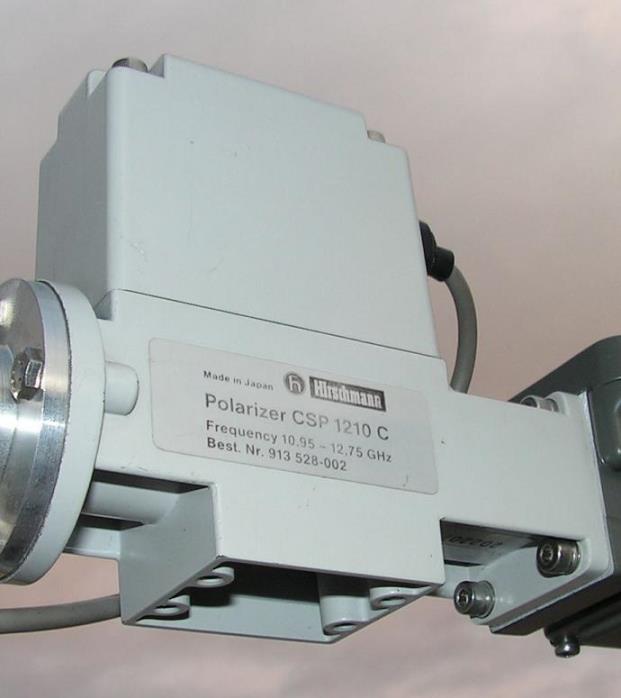

Eén waar je de motor goed kunt zien en één van Hirschmann, de CSP 1210 C.

Tja en ook nu weer komen de afbeeldingen precies in de omgekeerde volgorde te staan waarin ik ze heb geplaatst.

Kan daar eens wat aan gedaan worden moderator?

19 juni 2017 aangepast door Sprietje
