H en V C-band ontvangst op ABS 3A 3grd West

[powersofts]

Afgelopen dagen druk bezig geweest om ontvangst van mijn andere C band lnbf(circulair) werkend te krijgen, met goed resultaat uiteindelijk.

Nu wil ik mijn Lineare C band lnbf werkend zien te krijgen via mijn 4poorts diseqc switch, afgestemd op satelliet: ABS 3a op 3graden West.
Hier zouden wat zenders moeten zitten op Horizontaal en Vertikaal.
Met geen mogelijkheid krijg ik ontvangst.
Volgens mijn gegevens zou ontvangst op 3Grd West in C band moeten lukken met een schotel vanaf 115cm-150cm 39dB volgens lyngsat).

Heeft iemand ontvangst in nederland van deze zenders?

Mijn ontvanger is volgens mij goed ingesteld:
configuration mode:  Advanced
satellite: abs-3a 3W

LNB:   lnb3
Priority: auto

LOF:   C-band

Voltage mode:  polarization

increased voltage : no

tone mode:   band

diseqc mode:  1.0

fast diseqc :  no

Toneburst:  none

diseqc 1.0 command:  port C

sequence repeat:  no



Ik heb mijn draaibare schotel eerst afgesteld op de amos 4grd west, en vervolgens 1grd (4-5 pulsjes ) naar het oosten gegaan met mij actuator.

Ik heb meerdere transponders geprobeerd, telkens helemaal geen signaal.

Mijn gebruikte C band lnbf Linear is van het merk  PSI , type X-2 . Deze is geschikt voor H en V.

Veel vragen, hoop dat iemand tips heeft.

[trust]

net de TP van Revival Channel ingevoerd en gezocht  , 3895 V  1033 komt hier binnen met 6.7 dB

Blindscan loopt .

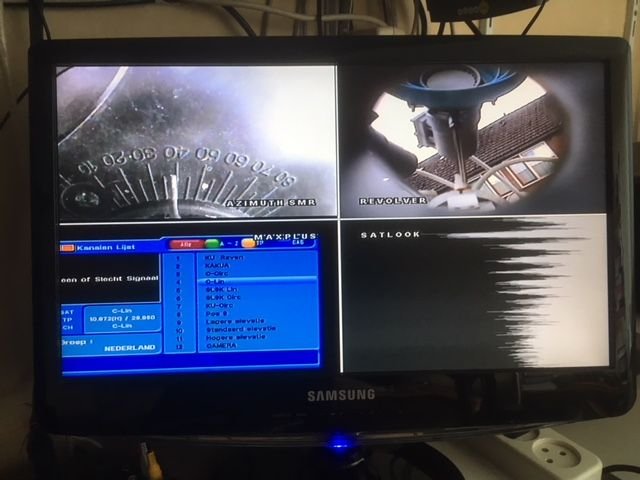

staat je lnb zoals rechtsboven op de foto ?

[trust]

edit , BS vond alleen ORTB  slaat hem op als SCOPUS_TECH-NET met 4156   2981 echter zowel H als V met 7.9 dB

Draai ik de C-circ. lnb ervoor ( handig hé zo'n lnb revolver ) ontvang ik hem alleen met H (links circ) maar dan met 9.1 dB.

Op Lyngsat , Flysat en Kingofsat staat hij overal listed als Vertikaal , maar lijkt meer een LC te zijn .

[December10]

Ortb komt hier beduiden sterker binnen . Als ik de schotel uitricht op Revival channel  en ik ga naar kanaal Ortb dan moet ik de schotel een klein beetje naar links draaien voor maximaal signaal .

[trust]

2 minuten geleden zei December10:

Ortb komt hier beduiden sterker binnen . Als ik de schotel uitricht op Revival channel  en ik ga naar kanaal Ortb dan moet ik de schotel een klein beetje naar links draaien voor maximaal signaal .

waarde ?

[December10]

Ortb komt hier 10.3 db binnen . Revival channel met 5 db .

[powersofts]

ok, bedankt voor de tips.

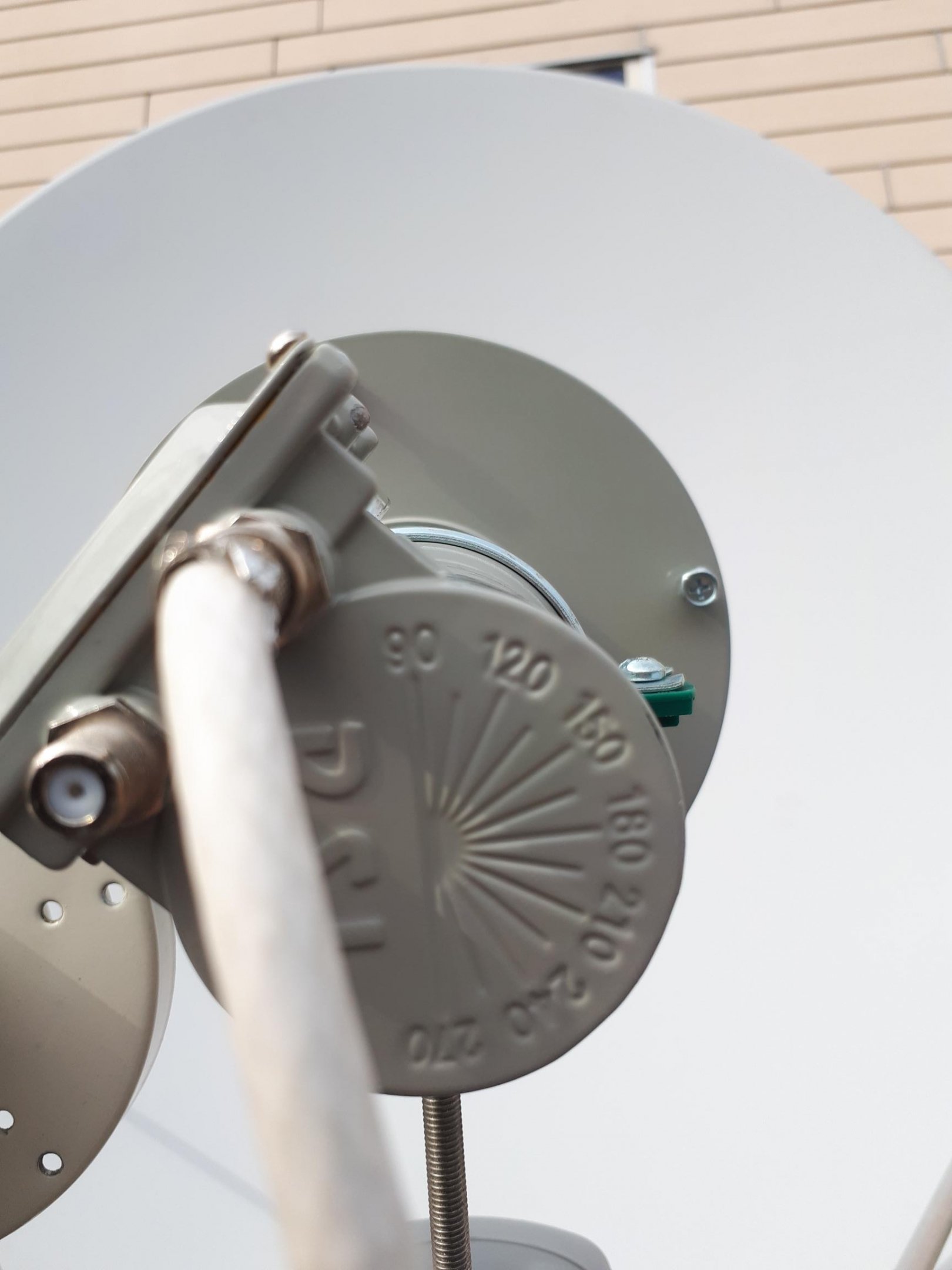

Zojuist een foto gemaakt en zo zit de lnbf erin als deze 'in focus' staat.

geweldig die revolver!

15 april 2018 aangepast door powersofts

[powersofts]

als ik naar de foto kijk van trust, 'rechtsboven' , dan staat volgens mij mijn lnb toch anders.(volgens mij staan jouw uitgangen v/d coax aan top (bovenkant) v/d lnb.

ik ben benieuwd hoe die schaalverdeling op mijn foto behoort te staan.
Zoals op mijn foto staat de aansluiting v/d coax bij mij eerder op een hoek van 45graden ipv aan de top van de lnb.

Wat is juist, hoe hoort het te zijn?



[trust]

Ik denk dat je de 180º markering beneden moet zetten , dan staat hij hetzelfde als bij mij .

Vergeet niet dat je er de "platte" scalaring voor een Primefocus schotel op heb zitten i.p.v. de trechter feedhoorn , dat scheelt nogal wat in signaalsterkte .

[powersofts]

jemig mijn pa zei daarnet exact hetzelfde 90grd draaien zodat 180grd naar beneden staat.

klopt dat signaal veel beter kan.ik verwacht de trechter over 5dgn.

straks ff verzetten.resultaat laat ik weten.

15 april 2018 aangepast door powersofts

[powersofts]

Helemaal blij, het werkt nu!

Ik kan alleen nergens zien hoeveel dB mijn signaal is, ik zie alleen maar snr en agc.
zou niet weten of ik dit ergens moet instellen, kan instellen in de openpli.

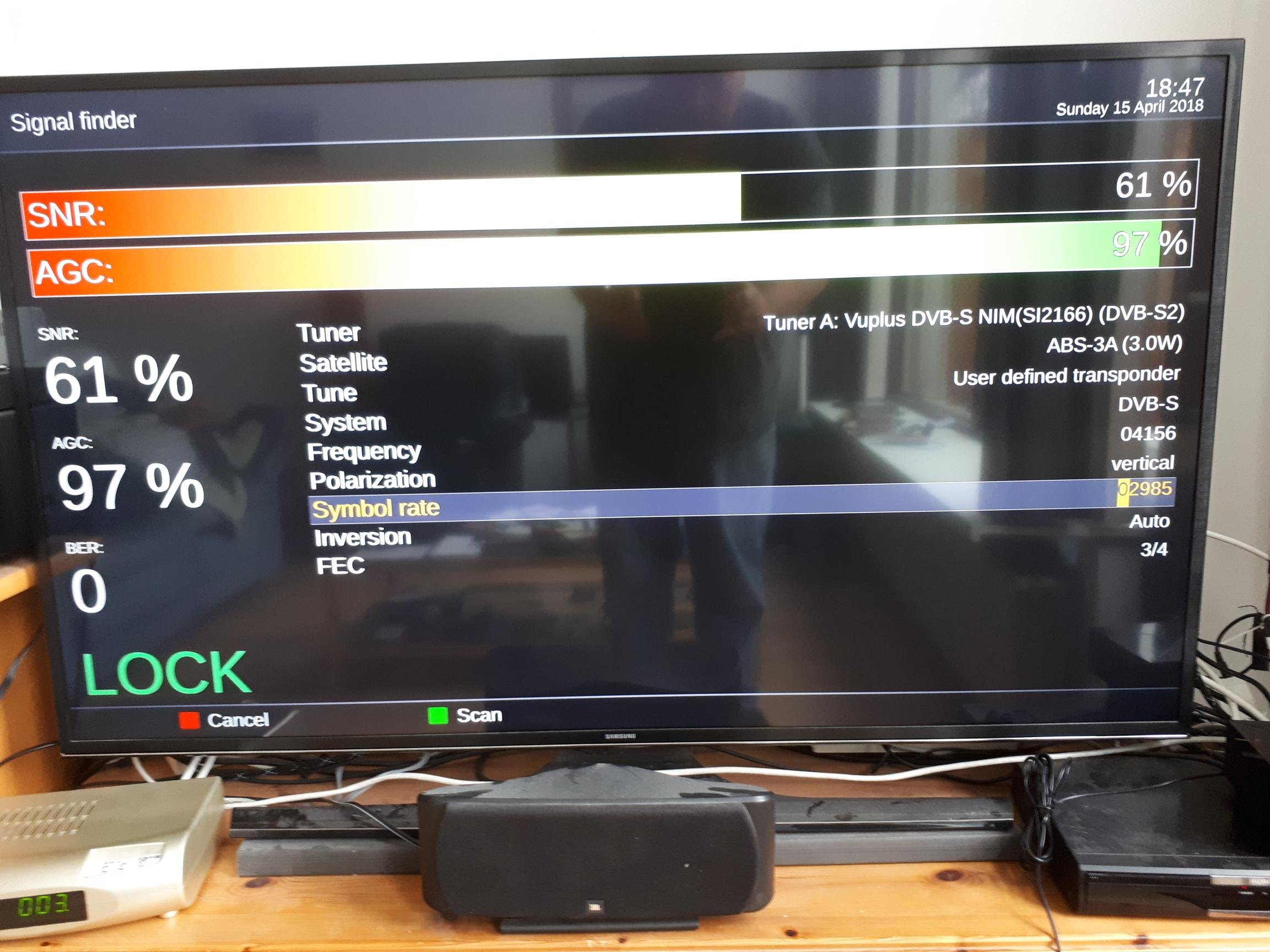

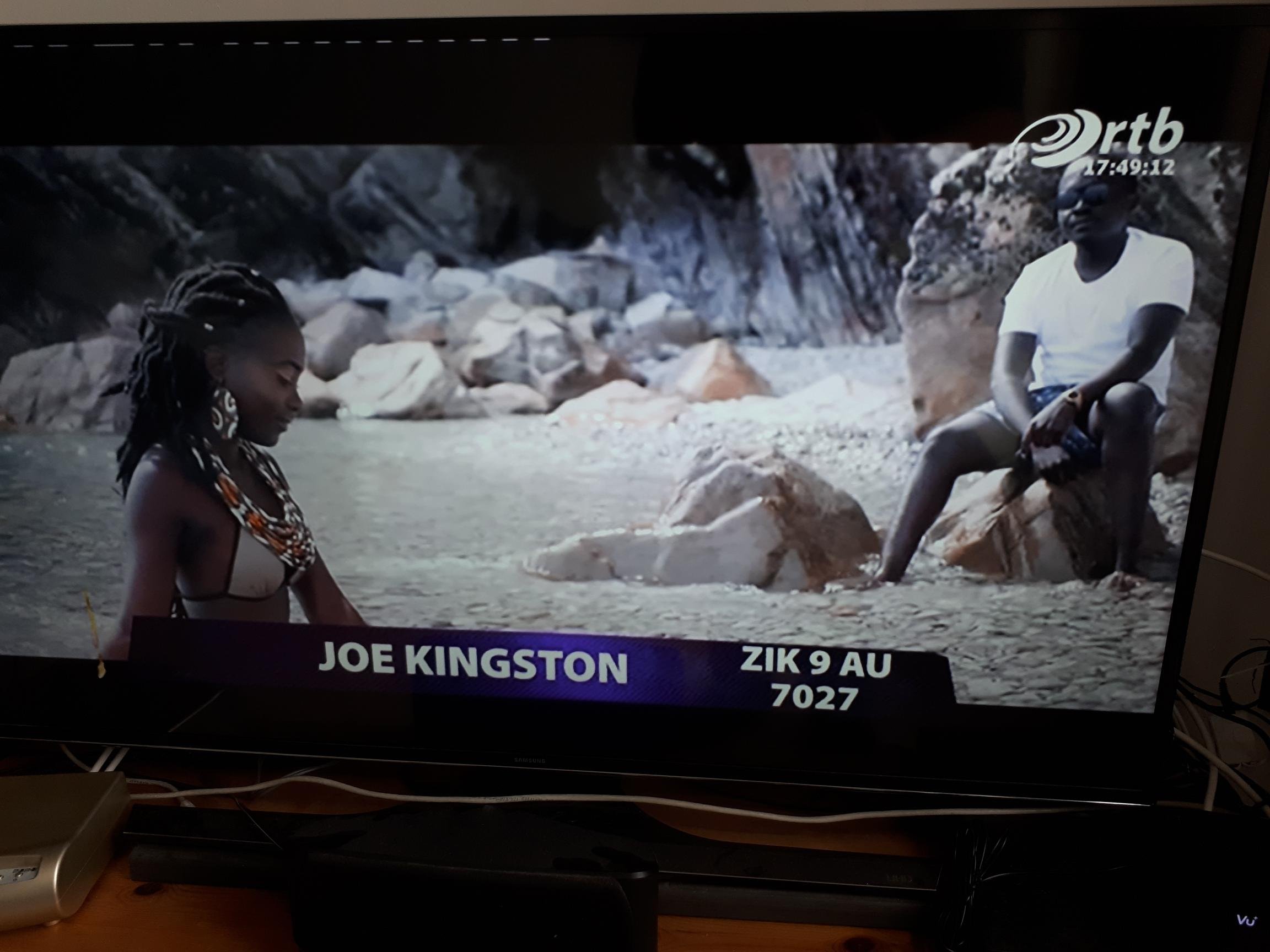

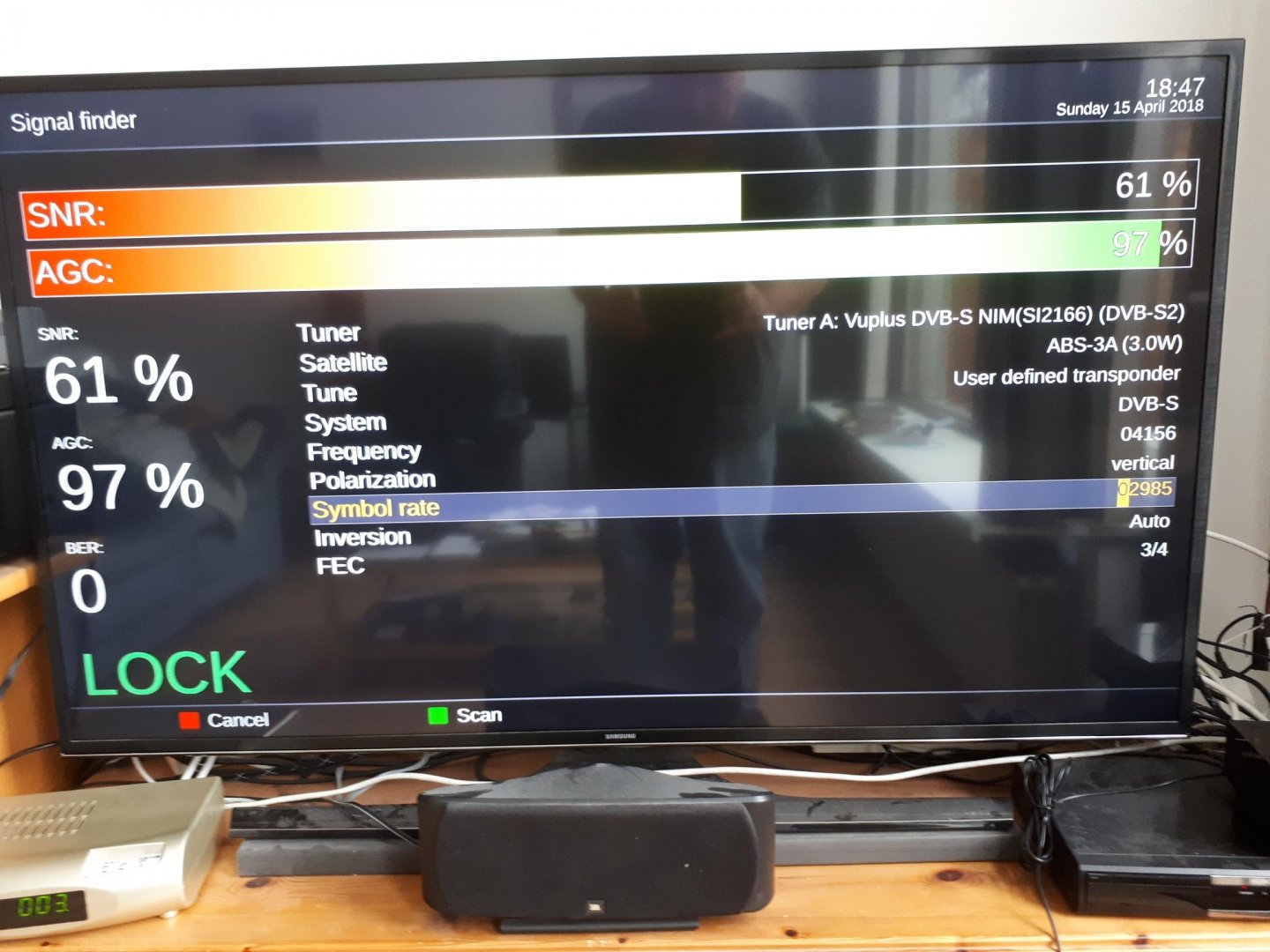

hier de foto's, met de zender op Vertikaal én de kennis dat ik nog de 'verkeerde' scalarrings erop heb zitten.De blauwe trechter zal het signaal nog een stuk sterker maken weten wij he Trust!.

gaat vast goedkomen hier in Breda.



15 april 2018 aangepast door powersofts

[December10]

Ziet er goed uit . Altijd mooi iemand die op C band actief is .

[powersofts]

Dankjewel. Is er een bepaalde formule/berekening om uit mijn signaalwaarden een dB te verkrijgen, ben gewoon benieuwd hoe goed of slecht mijn signaal is met dat wat jullie vandaag hadden bij bovengenoemde zender.

Heb het idee dat mijn laminas 1800 aardig goed uitgericht is.Zodra de blauwe trechers aankomen ga ik die monteren, benieuwd wat dan mijn uiteindelijke signaal gaat doen op bovenstaande zender.

[December10]

Ik denk wel dat de ontvangst beter kan . Als je de blauwe trechters heb dan is het zeker beter . Ik denk dat je nog wel moet fine tuning dan is er net iets meer te ontvangen . Iets naar links of rechts draaien . De lnb naar binnen of naar buiten te plaatsen . Db is niet zo belangrijk om te vergelijken , ik heb al een andere tuner dan die u heeft . Dus dat is moeilijk om te vergelijken .

De Laminas 1800 en de revolver zijn top . Een vraag ontvang je nog meer op 3 west ?



[Mojo]

2 uur geleden zei powersofts:

Ik kan alleen nergens zien hoeveel dB mijn signaal is, ik zie alleen maar snr en agc.

menu -->instellingen-->bediening/GUI-->instellingen, naar beneden scrollen (2e pagina), Wissel SNR en dB en % op ja zetten.
