Flensgrootte LNB belangrijk voor signaaalsterkte?

[Jan Ambers]

Ik vraag me af of de flensgrootte van een LNB in verhouding staat tot signaalsterkte van afgegeven signaal?

Is een "Rocket" LNB met zijn kleine flensdiameter even goed als een  gewone LNB met veel grotere flens kwa signaalsterkte?

[Sprietje]

Je bedoeld waarschijnlijk de halsdiameter? Die bestaan er in 23mm en 40mm.

Een halsdiameter van 23mm wil niet zeggen dat de kopdiameter ook klein is zoals we dan zien bij zogenaamde "smalle" lnb's.

Bij alle lnb's met een halsdiameter van 40mm is de werkelijke diameter van de golfpijp veel kleiner.

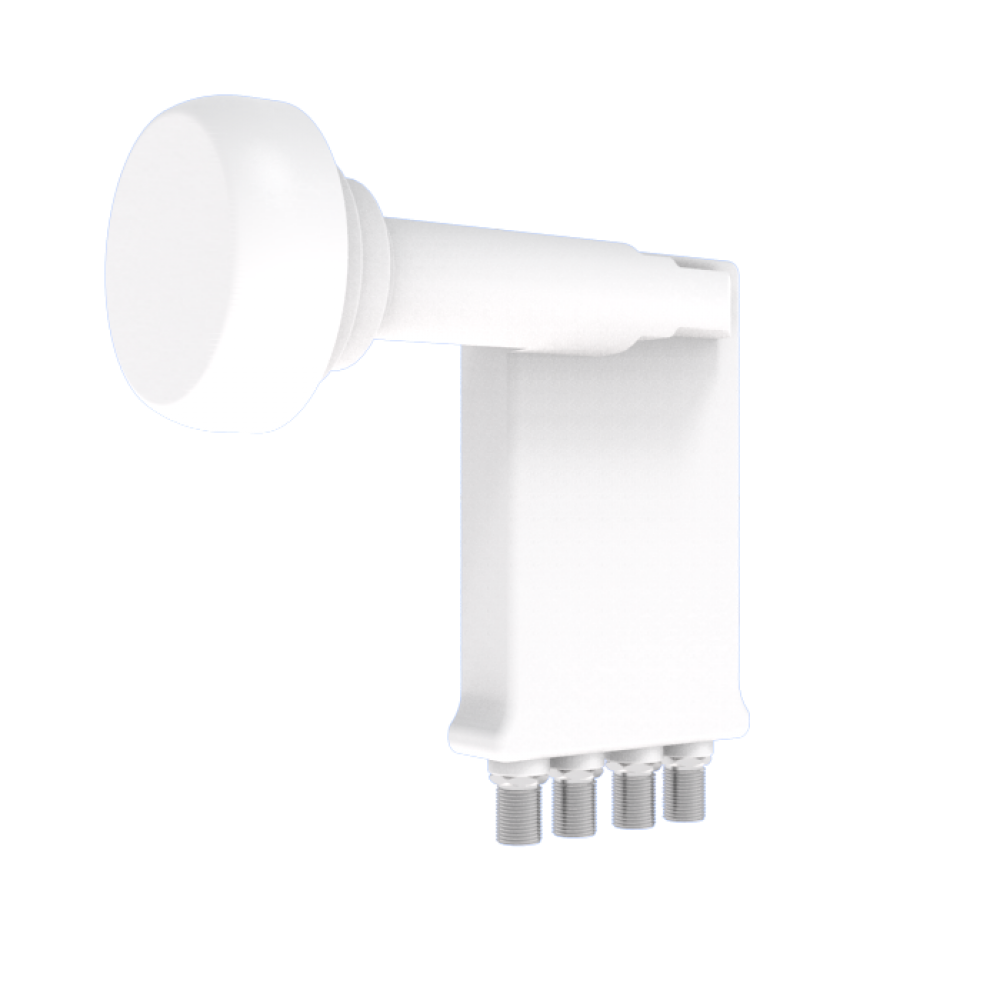

Er zijn gewoon lnb's te koop met een halsdiameter van 23mm, zie bijlage.

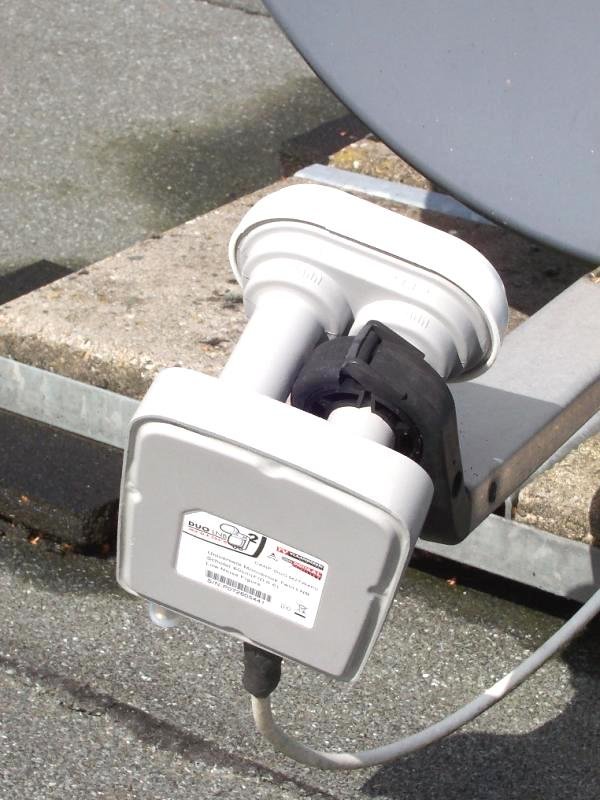

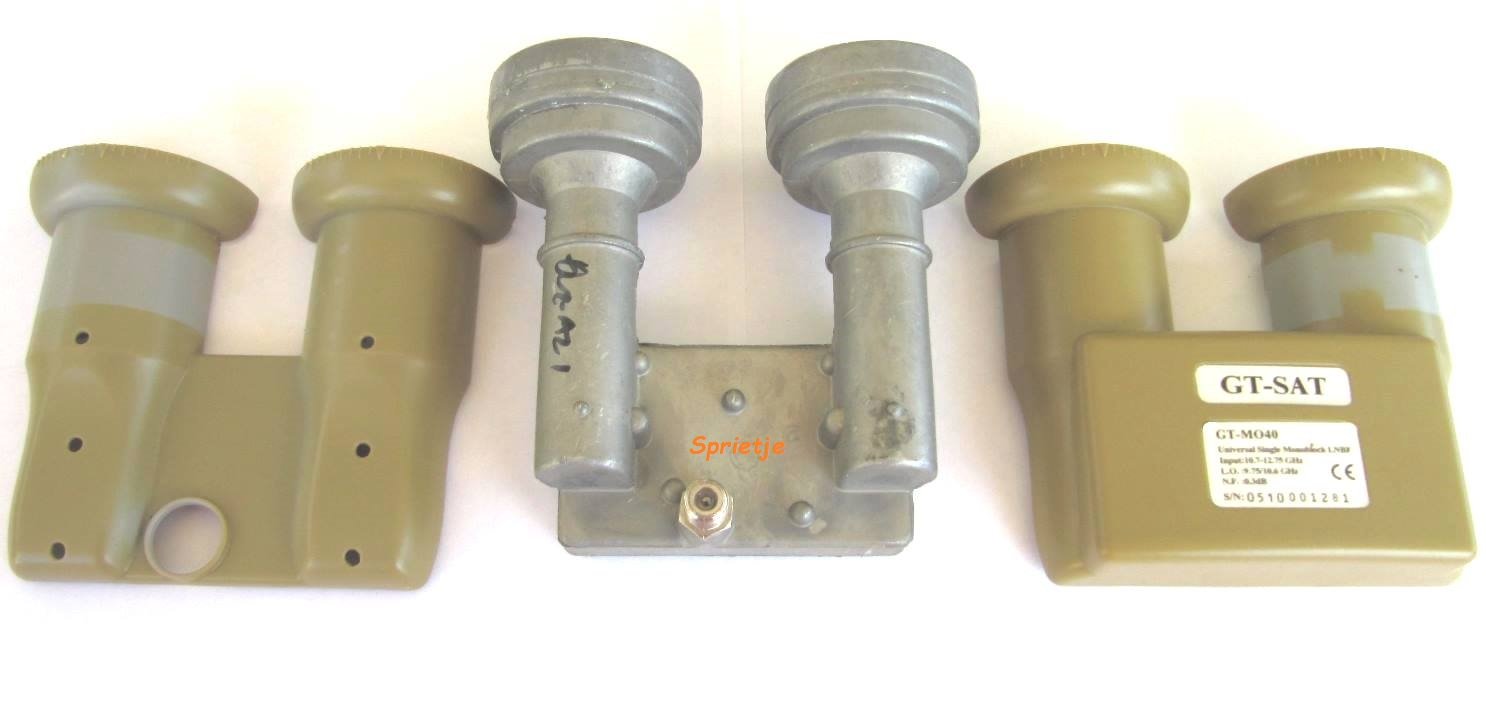

Wat dacht je van duo-lnb en monoblocken, die koop je bijna altijd met een halsdiameter van 23mm.

[Jan Ambers]

Ik bedoel de voorzijde met de concentrische ringen, dus de "kop" niet de hals

[Sprietje]

Oho.., je bedoeld de scalarringen.

Nee, het is wel zo dat hoe meer scalarringen, hoe nauwkeuriger de aftasting van de schotel of hulpreflector.

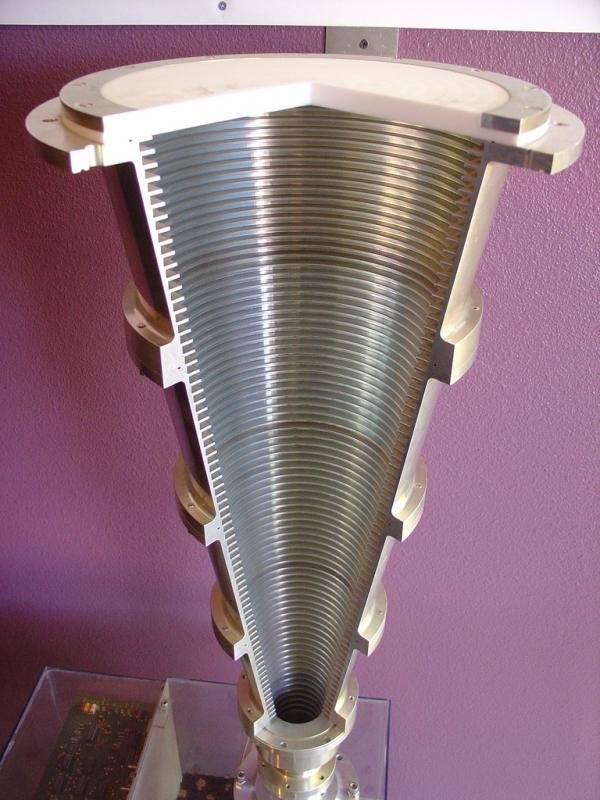

Zie de bijlage van een feedhorn met tig scalarringen voor een schotel van 12 meter voor een frequentie van 10,2 - 11,2 MHz.

Dit wordt dus pas interessant bij grote schotels. Het kan al een geringe verbetering brengen bij schotels vanaf 1,25 meter.

20 mei 2019 aangepast door Sprietje

[moonchild]

Hoe werken die ringen dan? Een golf komt eraan en ziet al die ringen en wordt bang, gaat dan maar heel voorzichtig door het midden?

[ceesv]

Die trechter is een golfpijp, waar de wanden door hun afmeting en vorm een filter vormen voor ongewenste frequenties en golfpatronen.



Denk bijvoorbeeld aan het effect dat je in een tunnel (golfpijp) geen ontvangst hebt.



[moonchild]

Dus wat er recht ingaat mag ongehinderd passeren, schuine golven worden door de ringen weggekaatst. Afhankelijk van frequentie natuurlijk.



Door een tunnel kom je natuurlijk wel doorheen. Ook met bochten erin.

[ceesv]

De breedte van geen golfpijp bedraagt meestal 1/4 van de golflengte.

Het transport van het signaal stagneert wanneer de golfpijp te breed wordt.

[Sprietje]

De afmetingen van de scalarringen zijn gerelateerd aan de golflente.

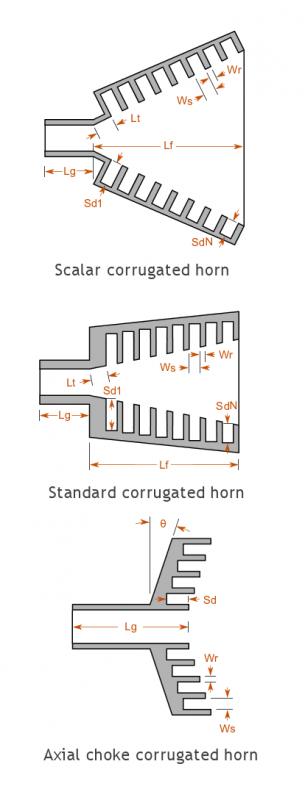

De scalarringen kunnen in verschillende richtingen geplaatst zijn, zie de bijlage.
