Elevatiehoek bepalen

[Wijn]

Zit in Zuid Frankrijk en zoek astra 3. Kan de schaal op mijn schotel niet goed uitlezen. Moet vlgs mij 35,1 zijn. Zijn er apps of andere hulpmiddelen hiervoor. Want zo krijg ik astra 3 nooit gevonden

[ceesv]

Dishpointer.com al geprobeerd?

[Mimisiku]

Dishpointer.com

[Sprietje]

Beste Wijn

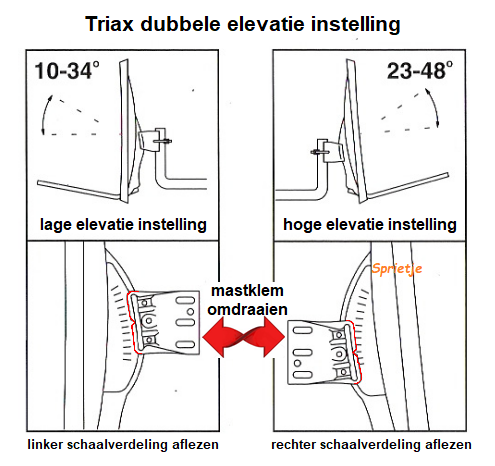

De elevatie instelling bij een Triax kan tot op de graad nauwkeurig ingesteld worden omdat de mastklem omgedraaid kan worden.

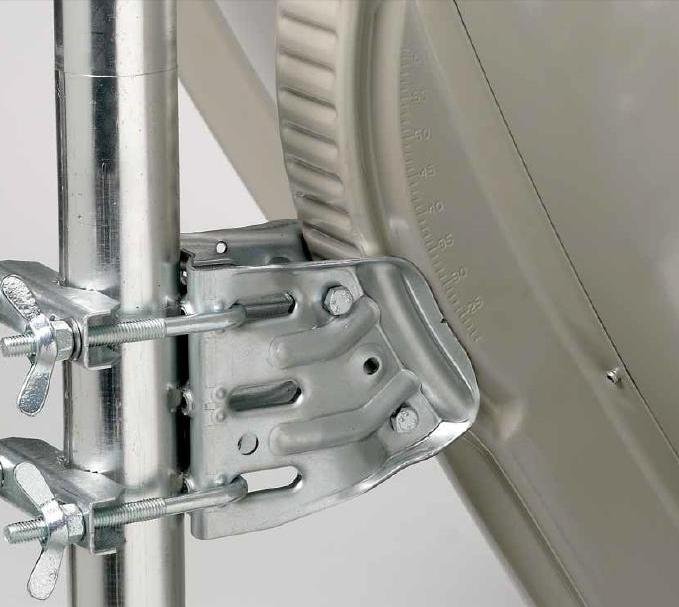

De elevatieschaal is ingedeeld in 2 zones, de lage elevatie en de hoge elevatie. Voor Zuid-Frankrijk heb je een elevatie nodig voor de Astra 23,5 van ongeveer 35 graden. Daarvoor heb je de hoge elevatieschaal nodig, zie de bijlage. Je kunt de elevatie aflezen in de uitsparing in de mastklem. Die zit maar aan één kant, zie bijlage.
Zorg wel dat je mast zuiver verticaal staat anders klopt de elevatie van de schotel niet.



19 juni 2021 aangepast door Sprietje

[Wijn]

Ik heb geen triax. Maar misschien bedoel je het volgende? Als ik achter de schotel sta zie ik rechts een schaal met cijfers en links ook een hij is nu afgesteld op de linkse. Is dat de bedoeling of dat toch rechts. Maar dsn moet ik vlgs mij de klem omdraaien toch

[Wijn]

58 minuten geleden, Mimisiku zei:

Dishpointer.com

Heb op dishpointer geprobeerd,maar geeft alleen waarde aan. Namelijk kantelhoek 35,2. Maar hoe krijg ik die uitgemeten? Of doe ik iets niet goed?

[Sprietje]

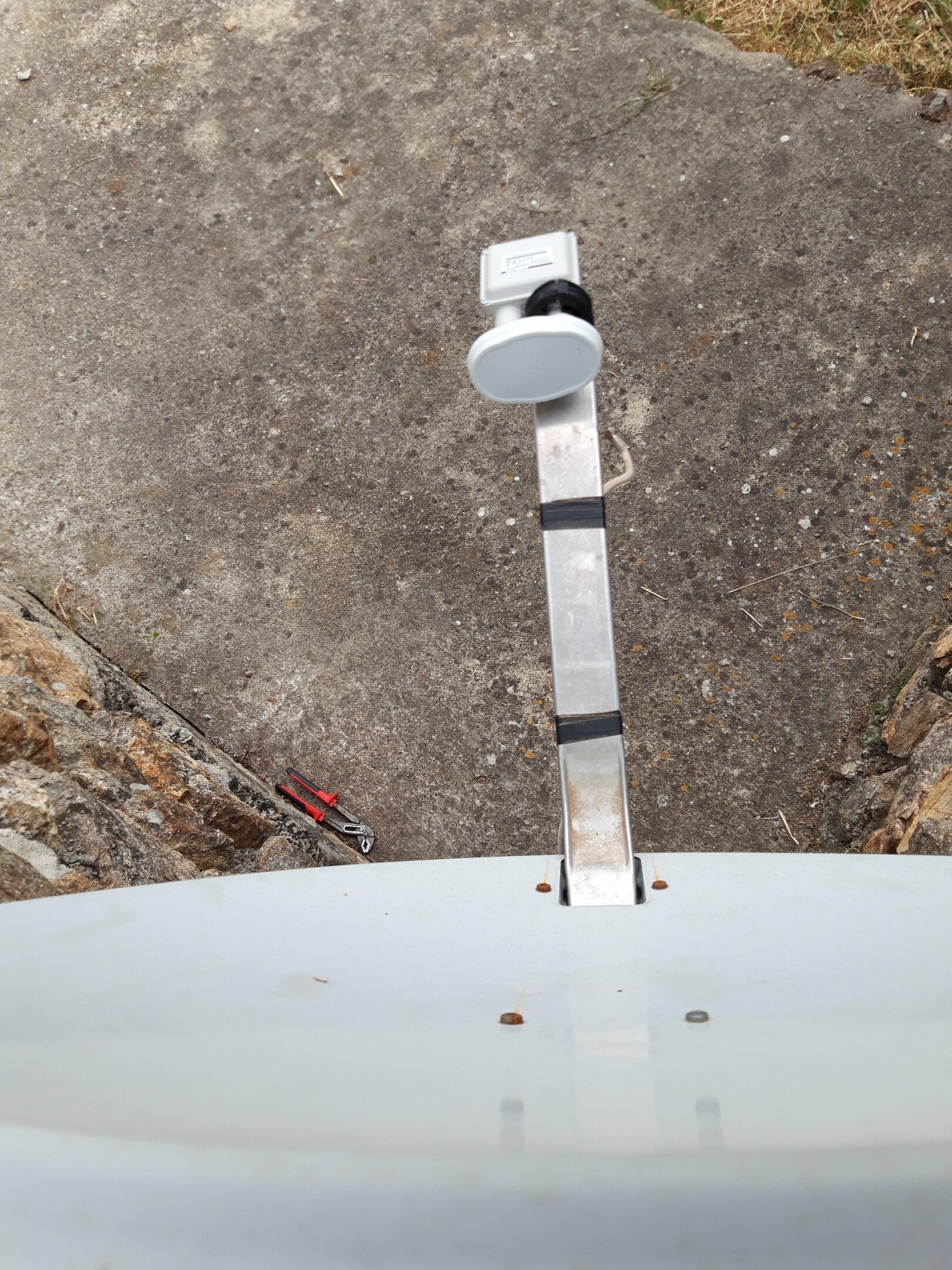

Maak eens een foto van de schaalverdeling en de schotel.

[Wijn]

1 uur terug, Sprietje zei:

Maak eens een foto van de schaalverdeling en de schotel.



[Wijn]

[Wijn]

Zie dat 1 foto niet is doorgekomen. Nieuwe poging

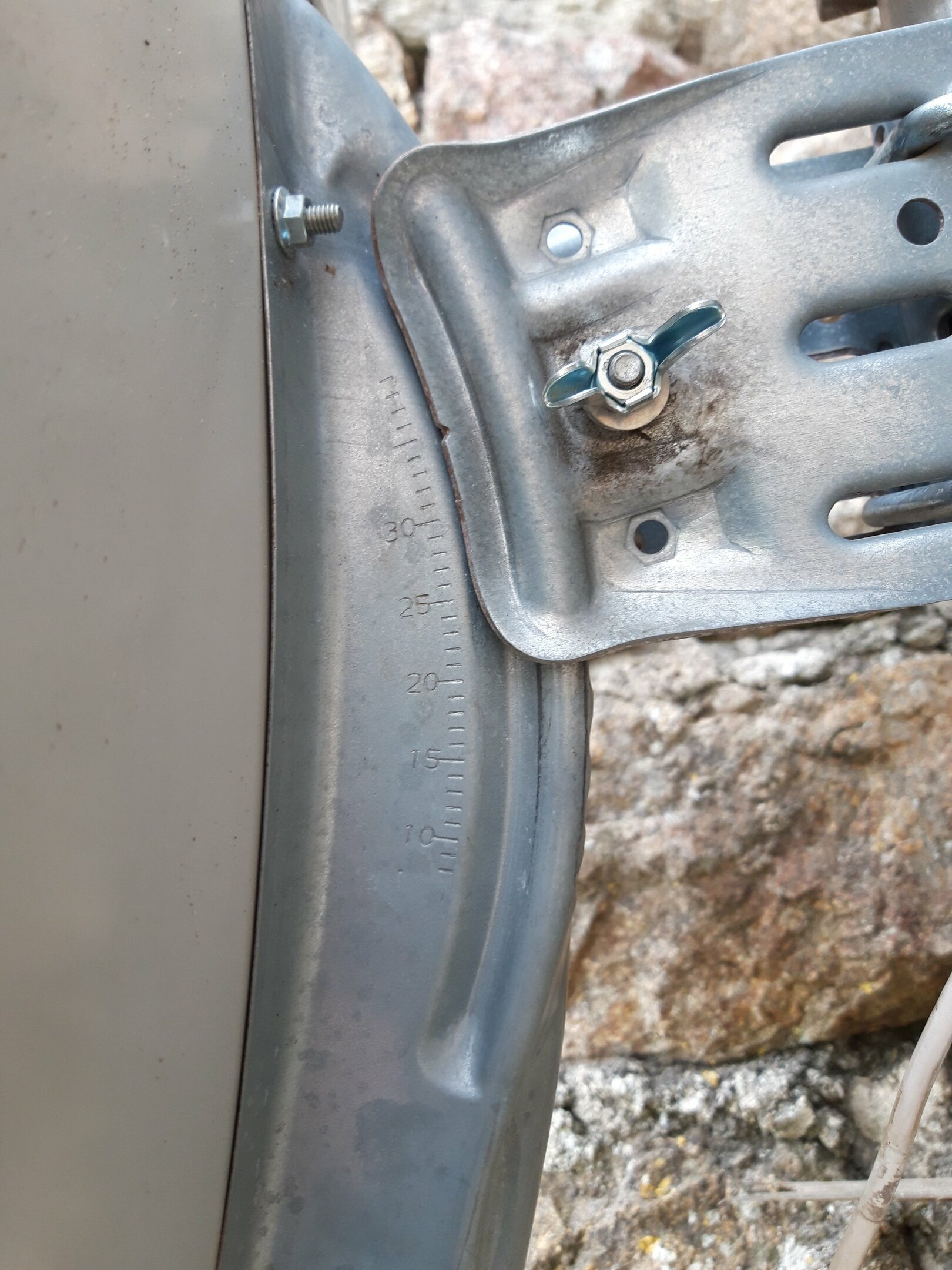

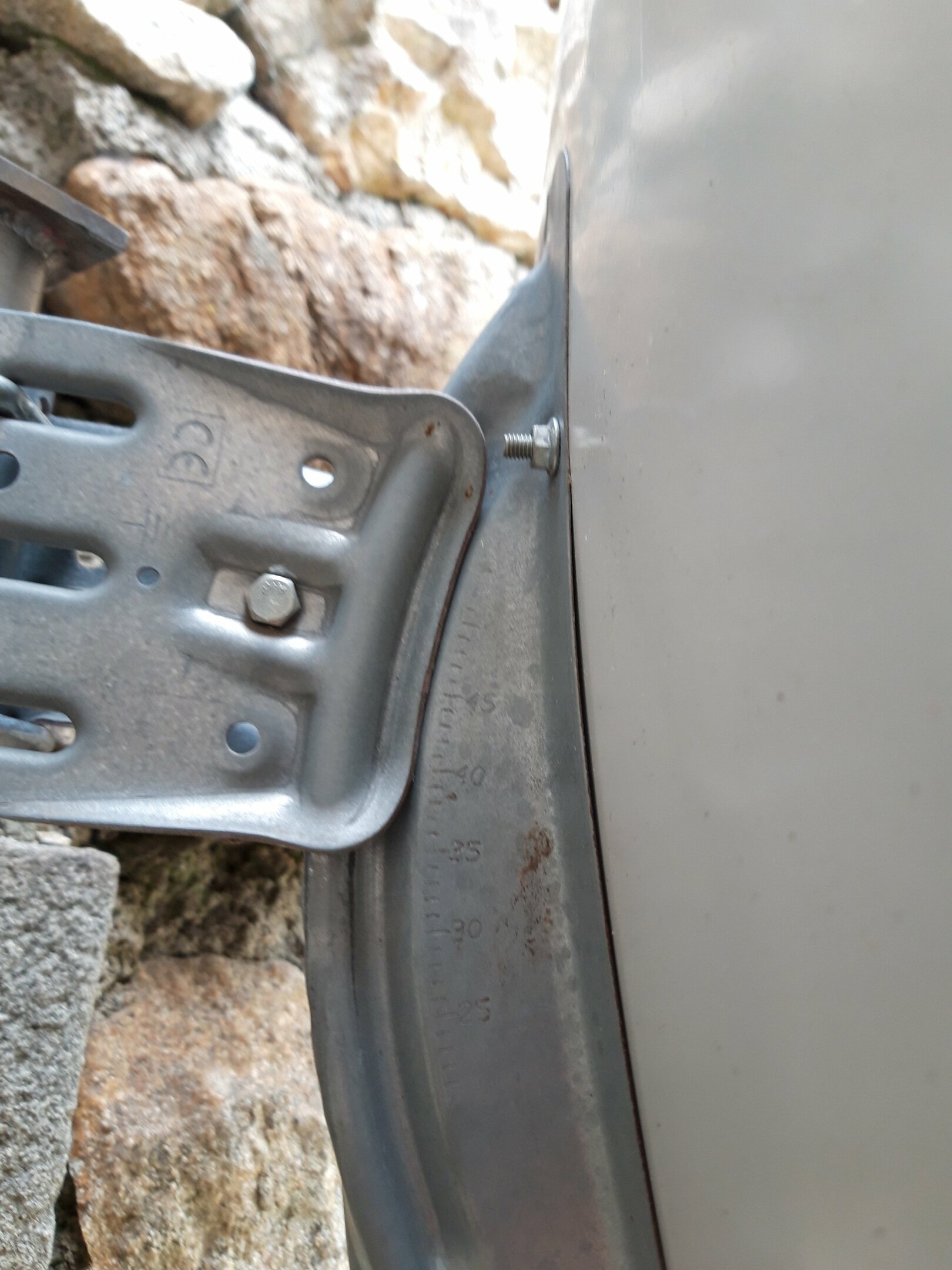

Dit is de schaalverdeling rechts als ik achter de schotel sta

[Wijn]

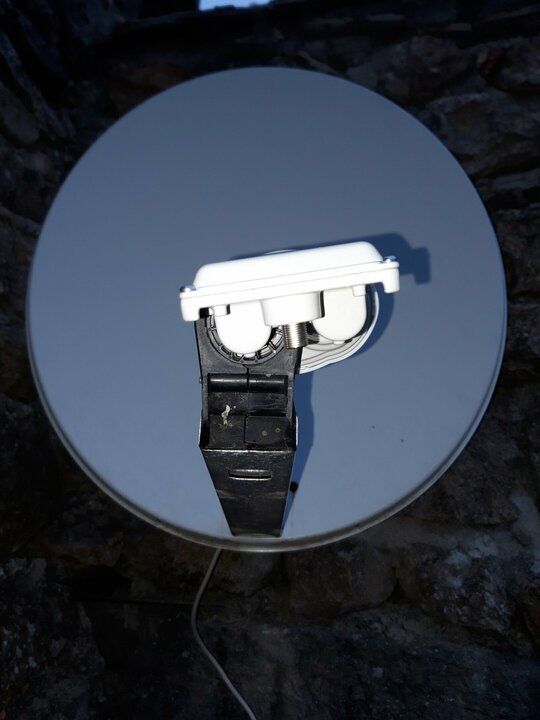

De laatste kop komt nieuw uit doos. Daarbuiten heb ik ook nog twee duoblokken geprobeerd. Je gaat op een gegeven ogenblik aan alles twijfelen

[Mimisiku]

Lijkt of de arm verbogen is (naar rechts) of is dat optisch bedrog?

[ceesv]

Om te beginnen je mastklem omdraaien, zoals in de tekening van sprietje.

Je kan de elevatie dan beter instellen op 35 graden.

Staat de mast wel waterpas?



[Wijn]

4 minuten geleden, Mimisiku zei:

Lijkt of de arm verbogen is (naar rechts) of is dat optisch bedrog?

Je bedoelt de arm waar de kop inzit? Volgens mij niet

[Sprietje]

Het is gewoon een Triax-schotel die op de lage elevatie staat.
