Uitrichten Triax 78cm op Astra 1 + Astra 2


FtoA

Recommended Posts



Hebben deze Triax 78cm gekregen. De schotel stond op 34°. Het lijkt alsof dit geen originele Triax rail is:  2 gleuven en 1 gleuf. Er zit wel een stelschroef om de rail te kantelen. Het is onbekend op welke satellieten de lnb's zijn afgesteld. Valt daar een onderbouwd/ aannemelijke antwoord op te geven?
Wij zijn vooral in Astra 1 + Astra 2 geinteresseerd. HB als 3e optie is ok. Kunnen we deze opstelling daarvoor gebruiken?

Het is nog maar de vraag of de lnb's werken. Laten we daar maar van  uitgaan.

ASTRA 1
Satellite: 19.2E ASTRA 1KR | ASTRA 1L | ASTRA 1M | ASTRA 1N
Elevation: 29.2°
Azimuth (true): 163.3°
Azimuth (magn.): 161.0°

ASTRA 2
Satellite: 28.2E ASTRA 2E | ASTRA 2F | ASTRA 2G
Elevation: 27.0°
Azimuth (true): 152.5°
Azimuth (magn.): 150.2°

Kan iemand uitleggen hoe de LNB's te plaatsen/ schotel uitrichten?

Link to comment
Share on other sites


  • Replies 32
  • Created
  • Last Reply

Top Posters In This Topic

Beste FtoA

Welkom op dit forum

Ik wil de afstelling wel voor je uitrekenen maar dan moet ik wel weten in welke regio de schotel staat. Geef de coördinaten op tot 2 cijfers achter de komma, dat is voldoende.
Maak even een foto van de rail, dan kunnen we zien welke rail het is.



Link to comment
Share on other sites

Dat is een SAB-rail met SAB lnb-klemmen. Die kun je wel gebruiken alleen komen de lnb's daardoor te hoog te staan en gaat je elevatie-schaal van de schotel afwijken.

Ik ga de schuinte van de rail en de afstanden voor je uitrekenen voor 3 satellieten zoals die nu ook is zodra ik weet waar de schotel staat.

Edited by Sprietje
Link to comment
Share on other sites

Bedankt voor je behulpzaamheid Sprietje. De coordinaten stuur ik later als we weten waar de schotel heen gaat.

Voor de duidelijkheid meld ik de apparatuur die ik heb.
Ik heb ook nog volgende oude LNB's
> 2 x Alps BSTE 5 101B 8N12CZG 10.9 75/10 60 GHZ? Kop loopt taps toe, ongeveer 20 mm
> 2 x Lemon  lemp-sin40-oooop hdtv dvbs2 compliant 40 mm
> 2 x Chess edition3 10.70-12.75 ghz 55 mm

En 2 oude disecq 2.0:
> Spaun SAR211 F 950-2200 mhz loss 2 db
> GS 4120 950-2400mhz loss 3db

2 schotels
> Triax 78cm
> Visiosat HD kunsstof schotel, daar hebben we enkel het plaatje voor HB / Astra1 bij.



 Is er groot verschil tussen de Triax en de Visiosat? Loont het om zo'n plaatje voor G3a te kopen?

Welke spul kan ik het best gebruiken? Er hoeft maar 1 schotel gebruikt te worden!
Het is allemaal oud maar we willen alleen FTOA ontvangen, geen cards of wat dan ook.

Rail is 34 cm lang
https://i.ibb.co/5BQYZMv/rail-01.jpg
https://i.ibb.co/V298ZvL/rail-02.jpg
https://i.ibb.co/f2gNKG0/lnb.jpg



Edited by FtoA
Link to comment
Share on other sites

Die Lemon-lnb ken ik niet en kan ik ook niet vonden op internet. De Alps heeft een smalle kop en dat is niet nodig omdat de satellietafstanden groot genoeg zijn. Ik zou daarom kiezen voor de Chess
De diseqc-switches zijn maar voor 2 lnb's, daar kun je geen 3 lnb's op aansluiten. Dus of een nieuwe kopen of maar 2 satellieten ontvangen.
De Visiosat Bisat is een mooiere en prima schotel voor multifeed ontvangst. Ik zou daar wel €24,95 voor over hebben om zo'n upgradeplaat voor te kopen.



Link to comment
Share on other sites

1 uur terug, Sprietje zei:

De diseqc-switches zijn maar voor 2 lnb's, daar kun je geen 3 lnb's op aansluiten. Dus of een nieuwe kopen of maar 2 satellieten ontvangen.

Als ik de topic titel goed heb gelezen en ook de openingspost, dan lijkt het erop dat de TS maar 2 satellieten wil ontvangen. Dus geen CD.



1 uur terug, Sprietje zei:

De Visiosat Bisat is een mooiere en prima schotel voor multifeed ontvangst

Prima voor maximaal 2 LNB koppen. Bij meerdere gaat de LNB arm doorbuigen en op den duur scheurt de bevestiging van de arm bij de schotel.

Maar misschien bedoelde je de Big Bisat?

Link to comment
Share on other sites

28 minuten geleden, Old Satterhand zei:

Prima voor maximaal 2 LNB koppen. Bij meerdere gaat de LNB arm doorbuigen en op den duur scheurt de bevestiging van de arm bij de schotel.

Maar misschien bedoelde je de Big Bisat?

De genoemde Alps-lnb's hebben maar 2 aansluitingen. Er komen dus maar maximaal 6 coaxkabels aan. Daar gaat de arm echt niet van afscheuren bij de schotel.

Link to comment
Share on other sites

Foto van LEMON https://i.ibb.co/9ZW789V/lemon.jpg

Het gaat om zo een schotel, hoe die heet mag Joost weten. Lijkt mij geen verschil tussen de 2 te zijn.
https://i.ibb.co/FzqdS9B/v1.jpg
https://i.ibb.co/nR5bGdR/v2.jpg

De idee is om V1 te vervangen door de Triax. Begrijp dat dat geen vooruitgang is?

Wij zijn volledig tevreden met astra 1 +2!



Hier  staat meen ik dat de g3a niet klopt?
https://www.sat4all.com/forums/topic/365636-visiosat-g2-configureren-voor-astra-1-en-2/page/2/?tab=comments#comment-2528607

Link to comment
Share on other sites

Op een Triax 78 moeten de lnb's 93mm uit elkaar staan, gemeten aan de voorzijde van de lnb's van kuiltje tot kuiltje in de kap en beide even ver vanaf het midden. De schuinte van de rail is regio bepalend.

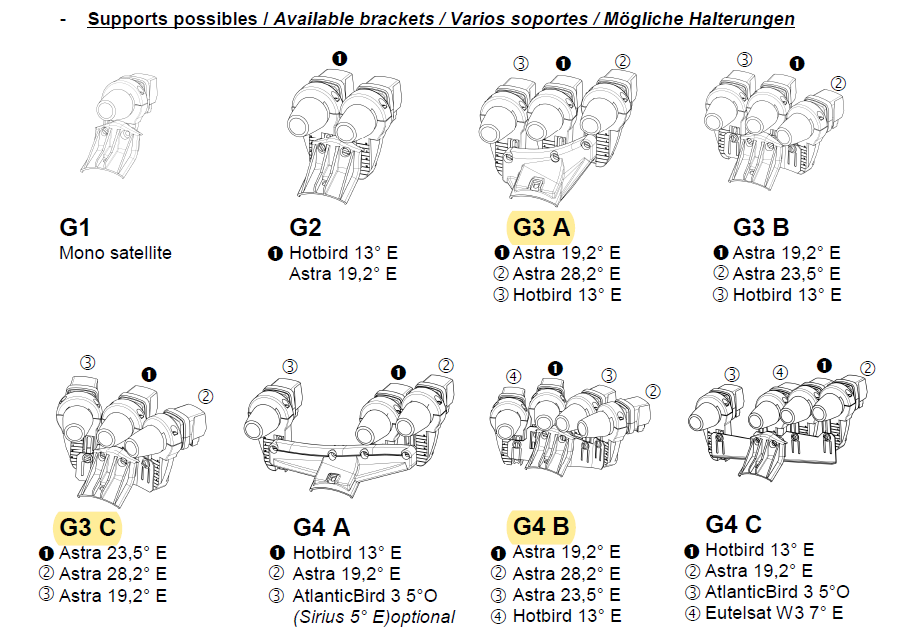

Hier de verschillende houders voor de Visiosat (tegenwoordig Cahors) Bisatellite (afgekort Bisat)

alle supports van Bisat.png
