DVB-T antenne


goofykwek

Aanbevolen berichten


  • 2 weken later...

Misschien wat specificaties erbij plaatsen, anders heb je de kans dat er oudijzer biedingen komen.



Gezien het aantal en type advertenties, gaat weg wegens stoppen met DVB-T(2) en satelliet?



aangepast door Miauw

Ga ik later invullen, de oude info klopte niet meer.



Link naar reactie
Delen op andere sites

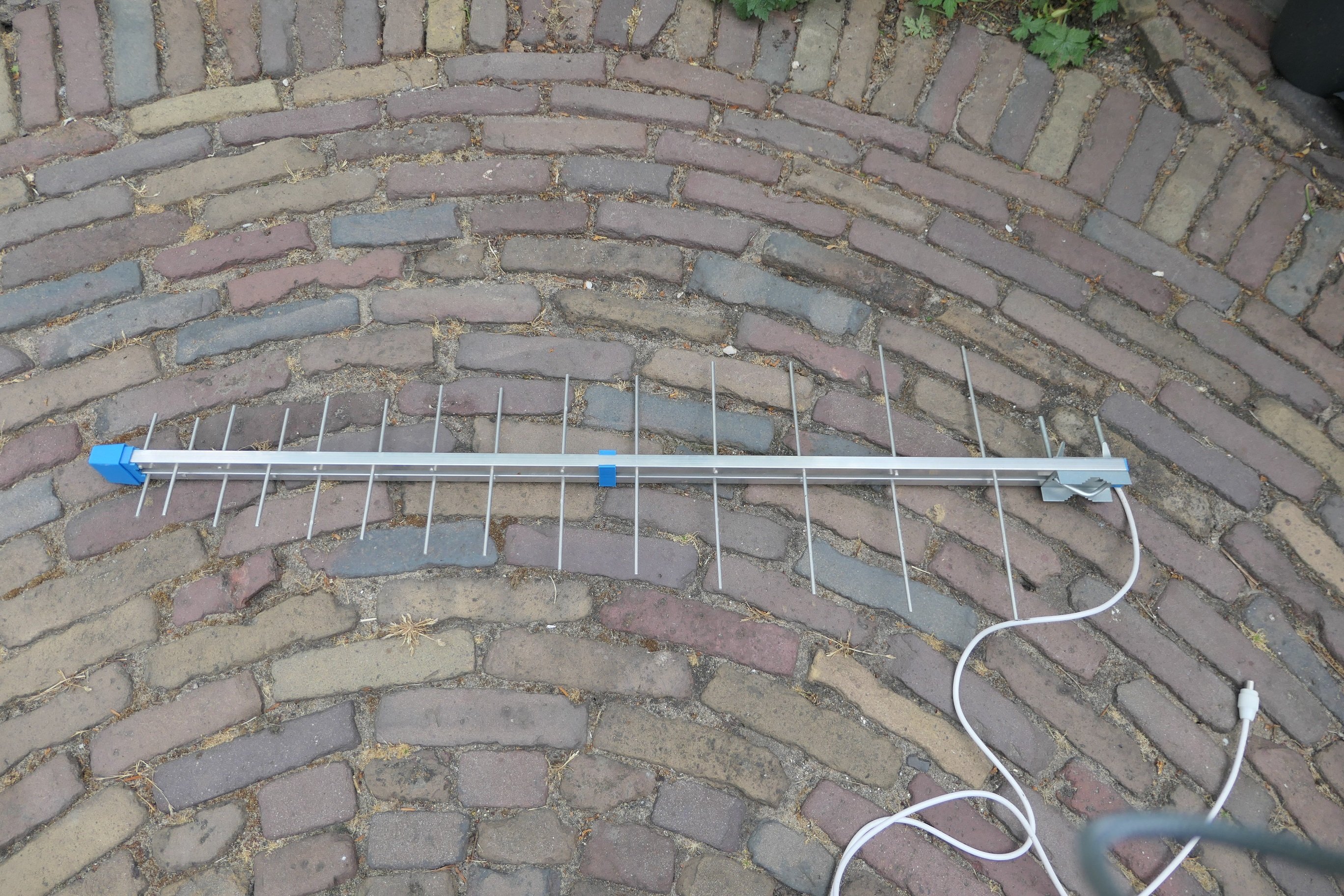

Dit is een bijzondere yagi antenne.

De dipolen cq directors zitten om-en-om  op de 2 geleiders, dat heb ik wel vaker gezien.

Maar hoe zit de kabel dan aangesloten ? Met een trafootje oid ?

Wat de grap cq gedachte achter dit type antenne is weet ik niet, weet iemand een benaming voor dit type ?

ZIt de klem geisoleerd ? Dat moet wel.

En, er zal iets geknutseld moeten worden om de antenne verticaal te zetten.

( voor gebruik in nederland )

Link naar reactie
Delen op andere sites

Deze antenne lijkt wel erg op de antenne die ik voor mijn buurman heb geplaatst. Zie de foto's.

Dat is een logper antenne: https://wiki.beeldengeluid.nl/index.php/Log_periodische_antenne

De aansluiting is 50 ohm coax.

Maar de versie van @goofykweklijkt me een goedkope variant daarvan.

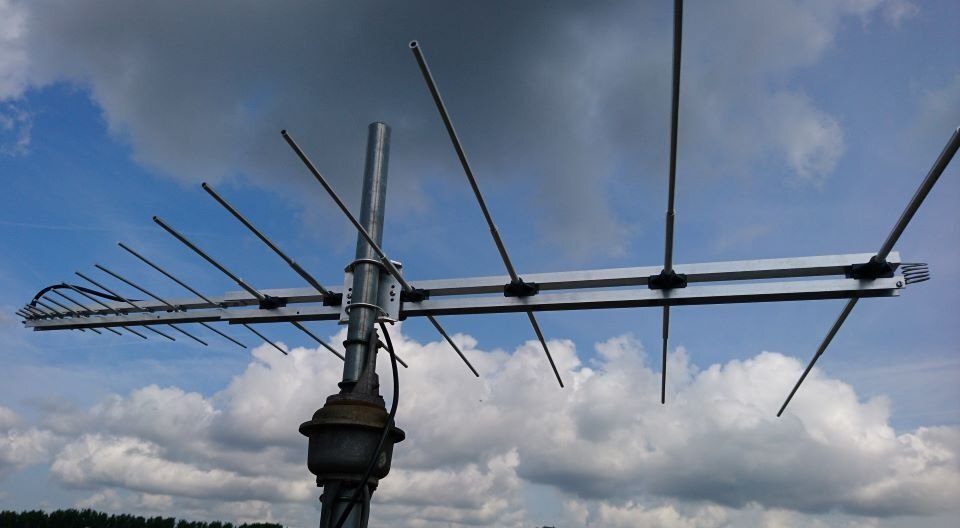

De logper antenne. Voor alle duidelijkheid: Dit is niet de hier aangeboden antenne!

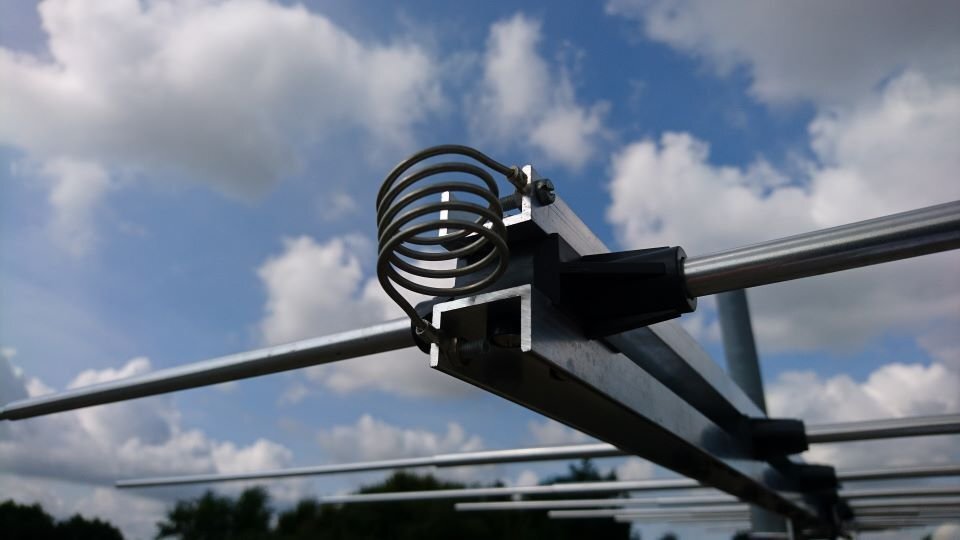

De 2 delen zijn aan de kant van de brede elementen op deze manier gekoppeld.

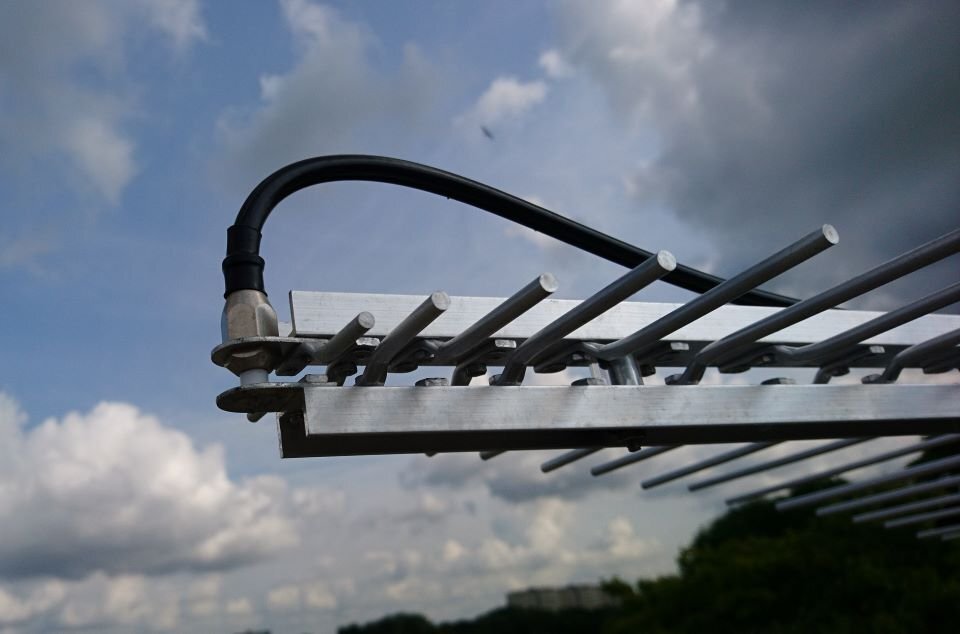

De coax aansluiting zit bij de kortste elementen.








aangepast door Old Satterhand
verduidelijking, vet gedrukt bij de eerste foto
