Satelliet signaal splitter?

[Sprietje]

22 minuten geleden, Old Satterhand zei:



Kijk, dat is nou Sprietje. Iemand komt met een suggestie en hij produceert meteen een diarree aan plaatjes uit zijn database, waaruit zou moeten blijken dat die suggestie niet deugt. Want immers alleen de Grote Sprietje heeft er verstand van nietwaar?



Maar de echte kenner heeft allang gezien dat de door mij getoonde splitter de DC spanning slechts in 1 richting doorlaat.
Het voordeel hiervan t.o.v. die "goede" splitters van Sprietje is, dat je de ontvanger en je meter tegelijkertijd kunt aansluiten, zonder schade.



Sta je op het dak, zet je de ontvanger uit en schakel je de meter in.
Ben je klaar met afstellen, schakel je de meter uit en ga je naar de ontvanger.
En zonder kabels te hoeven wisselen kun je het resultaat op de ontvanger beoordelen en de procedure zo nodig herhalen.



Kijk, zo doe ik dat al jaren, eerst met de spectrumanalyser en later met de satmeters.



Natuurlijk laten splitters voor satellietontvangst dc in één richting door maar dat was de vraag van @tijert niet. Hij wilde gelijkertijd signaal hebben op zowel de WS6933 als op zijn tv en dan mag de lnb maar vanaf 1 kant de stuursignalen krijgen zoals @trust ook al opmerkte.



[Old Satterhand]

Zojuist, Sprietje zei:

en dan mag de lnb maar vanaf 1 kant de stuursignalen krijgen.............



En dat gaat met jouw splitters wel goed? Die laten ook de Disecq stuursignalen door, alleen de DC wordt geblokkeerd.

[Sprietje]

Als 1 zijde geen voeding door laat kan er op die zijde niet meer gekozen worden tussen horizontale- en verticale polarisatie wat met een spanningsschakeling van  13 of 18 volt gebeurt en kan ook niet meer tussen de hoge- en lage band geschakeld worden dat via een 22kHz signaal gaat dat over de middenader loopt.



[Old Satterhand]

21 uren geleden, tijert zei:

Wanneer ik een splitter koop, kan ik dan de ene uitgang aansluiten op de tv en de andere op mijn meter ws 6933?





Ja dat gaat dus prima,  als je de ontvanger en de meter op dezelfde zender afstemt. Hier een voorbeeld:

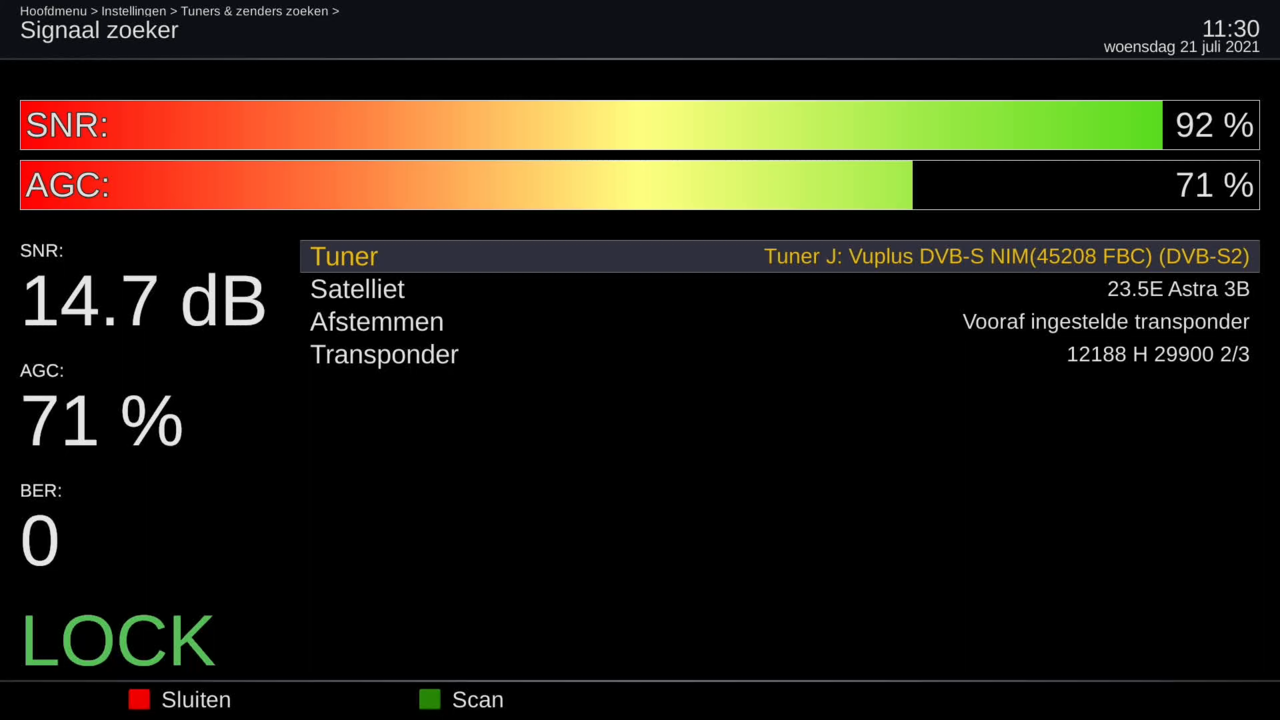

De ontvanger:



En tegelijkertijd mijn satmeter, aangesloten met de splitter:







Dat is wat je wilde?

Je moet dan dus wel gebruik maken van dit soort splitters, dan kun je ook schakelen naar elke andere transponder met horizontale polarisatie, zowel op de ontvanger als op de meter. Op de Astra3 kanalen van CD hoef je nergens anders op te letten.







[Old Satterhand]

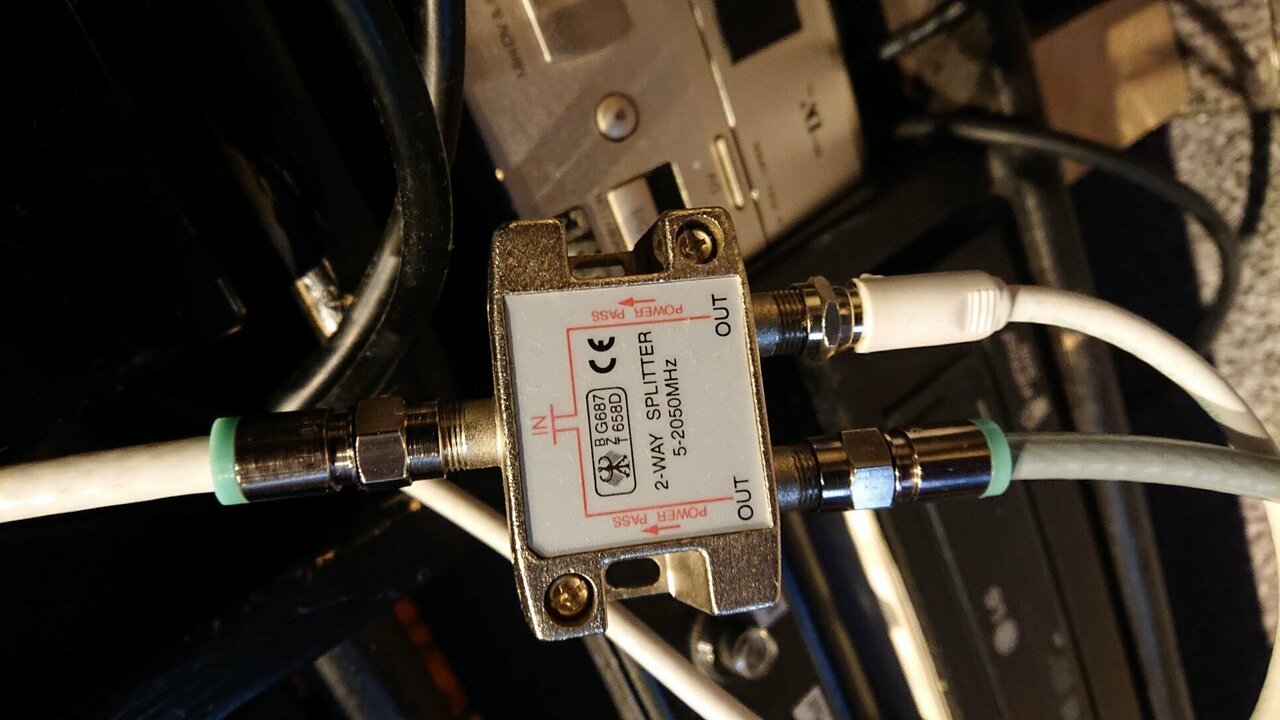

De splitter die ik gebruik is al een oudje:



[robcyprus]

hier sluit ik mij bij aan..

[tijert]

Zo heb ik hem nu ook.

Maar als ik met de ws6933 de schotel uitricht, heb ik de ontvanger niet aanstaan.

en andersom, als ik de ontvanger aan heb staan, is de ws 6933 (satfinder) niet aangesloten.

Harry
