Big fellow Geplaatst: 26 februari 2007 Geplaatst: 26 februari 2007 @Trust; Heb je ook een afbeelding van de andere zijde van het printje? Big fellow “Success is not final, failure is not fatal: it is the courage to continue that counts.” ~ Winston Churchill

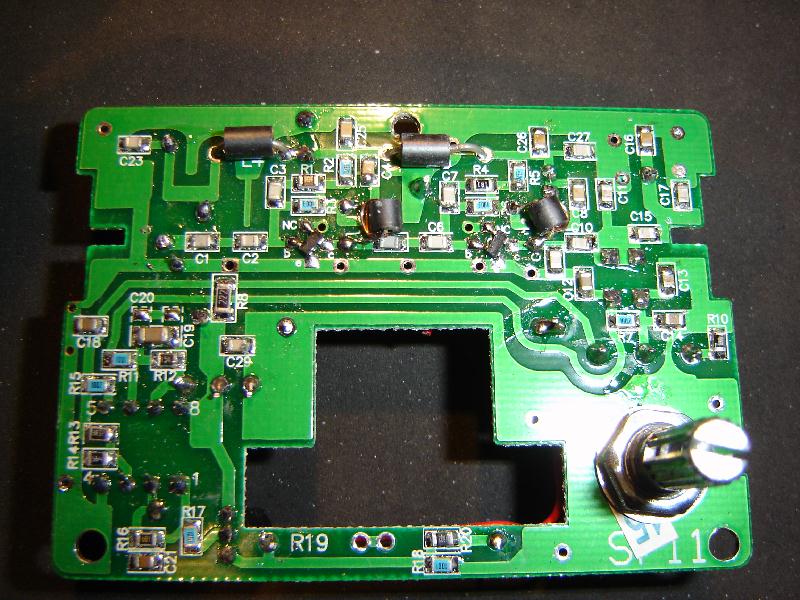

trust Geplaatst: 26 februari 2007 Geplaatst: 26 februari 2007 Citaat: @Trust; Heb je ook een afbeelding van de andere zijde van het printje? Big fellow Als je even geduld hebt , soldeer ik de F-connectors los , anders kan de printplaat er niet uit . Het verschil tussen theorie en praktijk is mijn uitdaging . Octagon SF8008 4K Edision Primo IP S2 Dr.HD F16 1.8 m ChannelMaster Offset in tuin 53º E - 45º W Jaeger SMR 1224 Usals met 5 Lnb wisselaar 2x Ka - Ku - C band Lin / Circ 1.2 m Echostar Offset aan schuur 53º E 34.5 W Twoteck Twinrotor met 3 Lnb wisselaar Ku - Ku low - Ka
trust Geplaatst: 26 februari 2007 Geplaatst: 26 februari 2007 Waarschijnlijk heeft deze discussie voor mijn satvriend een onverwacht mazzeltje . Ik kreeg deze König satfinder mee om te kijken waarom hij niets meer aan gaf . Na vluchtige kontrole heb ik hem verteld dat het einde verhaal was . Nu ik em helemaal open heb gemaakt , zag ik een slechte verbinding (in feite geen). Ben benieuwd als ik em straks weer in elkaar zet , of ie dan weer werkt zo als het hoort . Het verschil tussen theorie en praktijk is mijn uitdaging . Octagon SF8008 4K Edision Primo IP S2 Dr.HD F16 1.8 m ChannelMaster Offset in tuin 53º E - 45º W Jaeger SMR 1224 Usals met 5 Lnb wisselaar 2x Ka - Ku - C band Lin / Circ 1.2 m Echostar Offset aan schuur 53º E 34.5 W Twoteck Twinrotor met 3 Lnb wisselaar Ku - Ku low - Ka
Big fellow Geplaatst: 26 februari 2007 Geplaatst: 26 februari 2007 Kijk, dat is nog eens service! Zo te zien zit er wel degelijk een afgestemde kring in het apparaat. Ik zie namelijk een HF trafo zitten met zo te zien een condensator over een van de windingen... En dat maakt het dus een afgestemde kring. Hoe breedbandig hij is...? Kwestie van uit proberen. Maar het zit dus "iets" gecompliceerder dan Sjaak(k) z'n verhaal.... Big fellow “Success is not final, failure is not fatal: it is the courage to continue that counts.” ~ Winston Churchill
Gast Geplaatst: 27 februari 2007 Geplaatst: 27 februari 2007 @Superdimi, Inderdaad, dat bedoel ik. Mijn schotel voor de HellasSat-2 staat praktisch vertikaal! Probeer het maar eens, i.c.m. de eerder genoemde skew. Laat je even weten of het gelukt is <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" /> ? Ger
Jan Ambers Geplaatst: 27 februari 2007 Geplaatst: 27 februari 2007 Ik zie die "transfo" eerder als een hoogfrekwent ontkoppelspoel(RFchoke). Ik heb zo de heilige indruk dat de LNB als die HF van een sat binnenkrijgt, hij dit gaat versterken. (vandaar dat je meerdere m coac mag gebruiken... Je hebt o.a. de RF versterker, de mixer en de IF versterker in de LNB zitten! Dit versterken gaat gepaard met een grotere stroomopname in de LNB( enkele mA) zodra signaal binnenkomt(satstraling). Die grotere stroom geeft een grotere spanningsval in het meetapp over een R, en dit alles wordt versterkt (mA meter aanduiding)...stroom=>spanningsval=>spanningsversterker... En dit is dan zo breedbandig als de LNB versterkt en werkt.
Big fellow Geplaatst: 27 februari 2007 Geplaatst: 27 februari 2007 Citaat: Ik zie die "transfo" eerder als een hoogfrekwent ontkoppelspoel(RFchoke). Ik heb het over de "rechter" op de foto. De linker is inderdaad een rfchoke... Citaat: Ik heb zo de heilige indruk dat de LNB als die HF van een sat binnenkrijgt, hij dit gaat versterken. (vandaar dat je meerdere m coac mag gebruiken... Je hebt o.a. de RF versterker, de mixer en de IF versterker in de LNB zitten! Dit versterken gaat gepaard met een grotere stroomopname in de LNB( enkele mA) zodra signaal binnenkomt(satstraling). Die grotere stroom geeft een grotere spanningsval in het meetapp over een R, en dit alles wordt versterkt (mA meter aanduiding)...stroom=>spanningsval=>spanningsversterker... En dit is dan zo breedbandig als de LNB versterkt en werkt. Hoe "weet" een LNB dan wat er van een satelliet komt, en wat ruis is? Dat kan je niet "weten" zonder alle mogelijke detecties/decoderingen op los te laten... OK, een versterker zal meer stroom opnemen zodra het ingangssignaal groter wordt, maar dat zegt helemaal niets over het ingangssignaal.... Big fellow “Success is not final, failure is not fatal: it is the courage to continue that counts.” ~ Winston Churchill
trust Geplaatst: 27 februari 2007 Geplaatst: 27 februari 2007 Citaat: maar dat zegt helemaal niets over het ingangssignaal.... De satfinder slaat ook uit bij het richten van de lnb naar een (werkende) magnetron . (zo kun je een lnb grofweg testen) Het verschil tussen theorie en praktijk is mijn uitdaging . Octagon SF8008 4K Edision Primo IP S2 Dr.HD F16 1.8 m ChannelMaster Offset in tuin 53º E - 45º W Jaeger SMR 1224 Usals met 5 Lnb wisselaar 2x Ka - Ku - C band Lin / Circ 1.2 m Echostar Offset aan schuur 53º E 34.5 W Twoteck Twinrotor met 3 Lnb wisselaar Ku - Ku low - Ka
Ron Geplaatst: 28 februari 2007 Geplaatst: 28 februari 2007 Sjaakk, komt zometeen ook zijn excuses aanbieden aan Svetik en meteen zijn ongelijk toegeven. Ik heb hier geen verstand van, maar ik hou dan ook wijselijk mijn mond dicht:-)) Ron
Jan Ambers Geplaatst: 28 februari 2007 Geplaatst: 28 februari 2007 Effe logisch denken: Stel jezelf de vraag wat verandert er bij een min of meer juiste satrichting van de schotel/lnb? Welke "veranderlijke" valt er uberhaupt meten? Dat is stroom (mA)! Wat zit noodzakelijk in een LNB: - SHF versterker - oscillator(met DRO pastille) en mixer - IF versterker om kabelverliezen op te heffen - Polarisatiedetectie/schakelaar - ev 22kHz detector die de oscillatorkeuze van de DRO bepaalt Bij ontvangst van een sat signaal trekken de versterkers meer stroom echter gelijkstroom (dat kan een trafo niet "transformeren")dus een trafo is in een satfinder (als meetkring)niet op zijn plaats! Dus de stroomveranderlijke, is de enige veranderlijke parameter die satplaats afhankelijk is, en daarop wordt gemeten, toch de logika zelve! Dus kan je zeggen dat bij een satfinder de stroomverandering in funktie van de satplaats/satsterkte is! Om een meetwaarde van de stroom te krijgen zal men een spanningsval realiseren over een weerstand,en die spanningsval gaat men versterken, ook gaat men met die spanning een LFosc sturen(fluitsignaal) Ik ben zeker dat zelfs Tox met denken dit kon vinden!
Murdock Geplaatst: 28 februari 2007 Geplaatst: 28 februari 2007 Een satfinder meet iig. niet het stroomverbruik. Het verhaal van Sjaak klopt, echter in de meeste satfinders kom je nog wat aktieve versterkers tegen (MICC's) en er is inderdaad enige selectiviteit te vinden, dit echter in de betere satfinders van een paar tientjes. Die plastic dingen met een wijzertje zijn volgens mij gewoon breedbandig. Dit is dan ook merkbaar aan de gevoeligheid van die satfinder. Daarnaast is het zaakje niet HF afgeschermt en verlies je een hoop signaal. Ik gooi die dingen dan ook altijd weg als ik ze tegenkom. Receiver: VU+ Solo 4K Schotel: Digiality 85cm multifocus, 4x Triax PLL LNB, 4x Digiality DiSEqC 1.0 High-Iso (Astra1-2-3, Hotbird)
Ron Geplaatst: 28 februari 2007 Geplaatst: 28 februari 2007 Ik zet net als pruts, niet gehinderd door enige kennis overal mijn schroevendraaier en soldeerbout in. Dat staat interessant, ook als is het resultaat vaak niet positief. Als ik het echt helemaal niet snap drink ik altijd een half perfect-draft vaatje Bavaria leeg en ga dan solderen. Prachtige resultaten krijg je dan:-) Ron
Jan Ambers Geplaatst: 28 februari 2007 Geplaatst: 28 februari 2007 Heb uit nieuwsgierigheid eens een paar van die meters opengemaakt uit uiteenlopende prijsklasse... De goedkoopste is gebaseerd op stroommeting, en heeft een afgeschermde "voeler" en versterker, maar oscilleert gemakelijk, zit in prijslasse van 5-7€ Dan een andere opgengedaan, daar wordt de coaxlijn ontkoppeld van haar DC en RF component, en de RF component gaat door een dubbel bandpassfilter, een versterker(smd opamp) en terug een bandpassfilter (alles met Lechnerlijntjes op print geëtst)en detector met diodes, hier wordt de RF componente van 1-2GHz gemeten, ook dit geheel zit afgeschermd langs de bovenant, en de onderkant is massavlak van de dubbelzijdige doorgemetaliseerde print, werkt stabieler als de eerste maar durft ook gemakkelijk oscilleren..... Zit in een prijsklasse van 15€
Big fellow Geplaatst: 28 februari 2007 Geplaatst: 28 februari 2007 Je kan natuurlijk heel gemakkelijk testen of een sat finder echt reageert op stroom verschillen. Kwestie van hem voeden met 14V en dan met een regelbare weerstand de belasting veranderen. Zelfde geldt voor de satfinder die op HF energie reageert. Kwestie van aan een RF generator hangen en over de L-band heen draaien met verschillende uitgangs niveaus. Ik heb hier op dit moment geen sat finders en benodigde meet apparatuur voor handen anders had ik het wel getest.... Zoals ik het al eerder aangaf ben ik het eens met de stelling dat een versterker meer stroom op gaat nemen op het moment dat het ingangssignaal groter wordt, echter ik denk dat bij een satfinder daar wel een frequentie afhankelijkheid in zit... Zet hem maar eens tussen je rotor en ontvanger. Draai de motor. (Stroom neemt erg veel toe).. Gaat de finder harder piepen tussen de satellieten in, met de rotor die draait? Big fellow “Success is not final, failure is not fatal: it is the courage to continue that counts.” ~ Winston Churchill
Jan Ambers Geplaatst: 28 februari 2007 Geplaatst: 28 februari 2007 Ik heb hier een aparte motorsturing... Ik denk dat dit type satfinder wel naar de knoppen zal zijn bij zulke stromen! Trouwens ook bij het andere type waar DC en RF gescheiden worden is het opletten, want de smoorspoeltjes zijn ook niet gebouwd voor zulke stromen, ofwel verhitten ze en worden deze 0mH ofwel onderbreken ze(als ze in serie met de voedingslijn staan), en in beide gevallen is de SFmeter eraan voor de moeite! Zou dan wel het schema moeten opnemen om te weten hoe de RFchokes geschakeld zijn.
