Gradenverdeling BIG BiSat

[Sprietje]

Beste Ben

Ik zie dat je de Big Bisat in de tuin hebt staan.

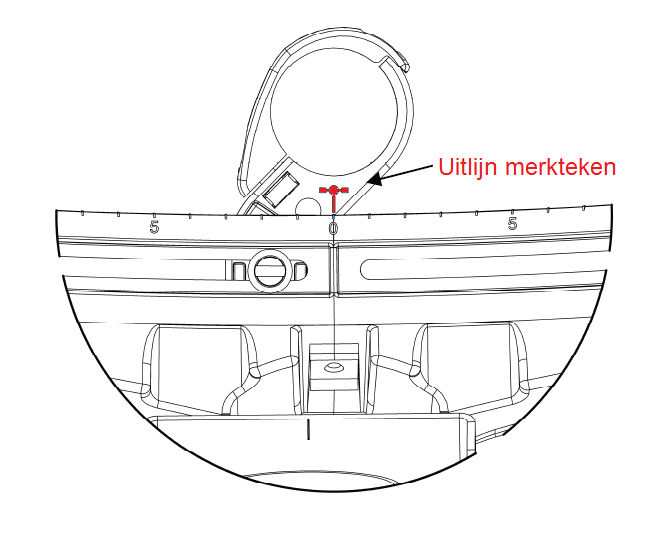

Zou zij eens op willen meten op je rail hoeveel de afstand is van streep nul tot streep 5? Dan kunnen we even controleren hoe de maat echt is. Het kan omgerekend naar 1 streep denk ik hooguit een paar tiende van een millimeter verschillen.


[ben klever]

Beste Sprietje,



De afstand van streep 0 tot streep 5 is exact 57 m/m gemeten met een schuifmaat.

Dus per streepje is dit 11,4 m/m.



Ben

[PeterKa]

Beste Sprietje,



Bedankt voor de uitleg en de berekening.

Ik ben ook benieuwd naar de verdeling op de echte schotel.



Groeten,



Peter

[Sprietje]

Bedankt Ben.

[Zilverhippie]

Op 31-1-2015 om 23:20, Sprietje zei:

Zo kun je uit diezelfde tekening zien dat als de lnb-klemmen in dezelfde richting staan, ze de minimale afstand kunnen hebben van 52mm en als ze in tegenovergestelde richting staan, de afstand 50mm kan zijn.


Heb je ook gegevens over de afstand (zelfde richting en tegenovergesteld) voor de combinatie grote klem (hals 40 mm) en kleine klem (hals 28 mm)?

Dient om te weten of ik mijn huidige klem/LNB 40 mm voor 13° Oost kan behouden in combinatie met een nieuwe klem 28 mm voor 10° Oost of dat ik ook voor 13° Oost een kleine moet kopen.

30 november 2020 aangepast door Zilverhippie

[Sprietje]

Beste Zilverhippie

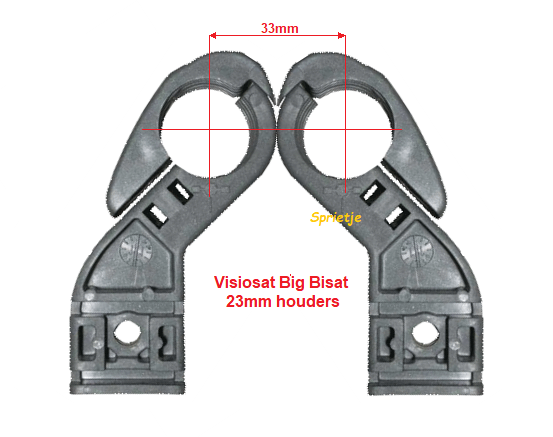

In Nederland is de afstand tussen de 10e en 13e  3,28°. De streepjes staan 11,4mm van elkaar. De afstand tussen de 2 lnb's is dus 37,4mm. Daar heb je 2 smalle lnb-houders voor nodig. Die kunnen als ze in tegengestelde richting staan 33mm van elkaar staan en als ze in dezelfde richting staan 35mm van elkaar staan h.o.h.



[Zilverhippie]

Een smalle in combinatie met een "normale" voor 40 mm LNB's zal dan jammer genoeg niet gaan, want 33/2 + 50/2 = 41,5 mm en dat is nog altijd meer dan 37,4 mm.



[Sprietje]

Je kunt toch geen lnb met een kop van 60mm gebruiken bij 3 graden afstand. Het moeten dus beide smalle lnb's zijn en waarom zou je dan een smalle lnb met een 40mm hals nemen zoals bijv. een ALPS?

[Skoopy]

@Sprietje  Een vraag in de marge van dit gesprek:  stel dat ik voor 9E en 13E een monblok wens te gebruiken op de BigBisat.  Moet ik dan een 4°blok nemen geschikt voor een schotel van 60 of 80cm?

Ik heb zelf een blok van 6graden staan voor 33E en 39E, en dat blijkt perfect te werken.  (Ken het merk en type niet).


Misschien is er ook een monoblok beschikbaar voor @PeterKa waarmee de 10E en 13E kunnen gecombineerd worden. > Geen gedoe met smalle LNB's en een (dure) LNB houder uitgespaard voor de BigBisat

[Sprietje]

Jij wilt de 9e en 13e ontvangen. Als je dan de Big Bisat calculator gebruikt, kun je zien dat de afstand tussen de 2 koppen 49,8mm moet zijn.
Bij een 4,3° duo-lnb voor een schotel van 60cm, staan de koppen 38mm van elkaar.
Bij een 3° monoblock voor een schotel van 80cm, staan de koppen ook 38mm van elkaar.
Bij een 4° monoblock voor een schotel van 80cm, staan de koppen 48mm van elkaar.
Voor de ontvangst van de 9e en de 13e kun je dus prima een 4° monoblock nemen maar bedenk wel dat die  alleen maar bestaat met 1 aansluiting.



De afstand tussen de koppen moet voor @Zilverhippie 37,4mm zijn had ik laten zien.
Hij kan voor wat betreft de afstand van de koppen dus een 4,3° duo-lnb nemen voor een schotel van 60cm of een 3° monoblock voor een schotel van 80cm.

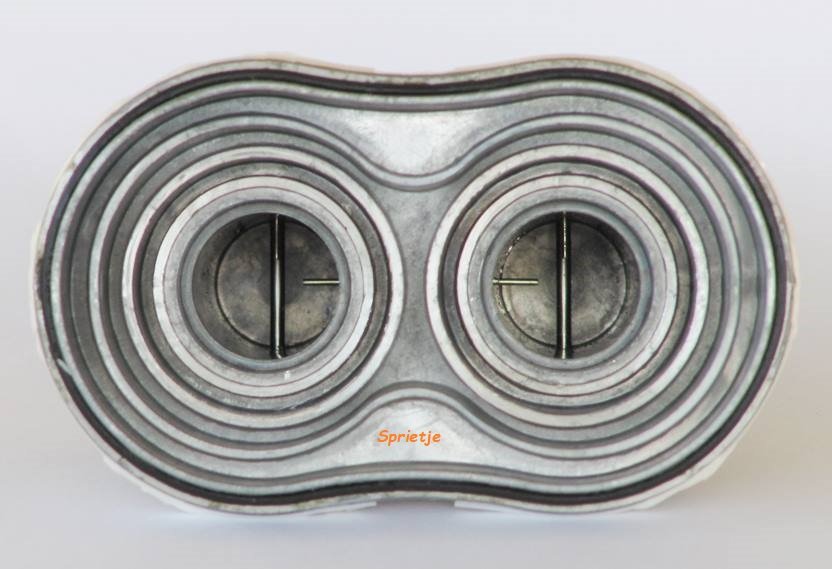

Bij een 3° monoblock staan de antennes recht, bij een 4,3° duo-lnb staan de antennes schuin en aangepast aan de pré-skew die de Astra satellieten hebben. De 10e en de 13e zijn beide Eutelsat satellieten en die hebben maar een pré-skew van 3,5 graden. Voor wat betreft de stand van de antennes kun je dus beter een 3° monoblock nemen, dan heb je de minste afwijking van de antennes maar met de 4,3° duo-lnb werkt het ook wel als je die toevallig hebt liggen.

Wel zul je wat betreft de diseqc even op moeten letten hoe je het aan gaat sluiten op een diseqc-switch. In het monoblock zit immers ook al een diseqc-switch.



1 december 2020 aangepast door Sprietje
schrijffout satellietnaam

[minplus]

3 uren geleden, Skoopy zei:

@Sprietje  Een vraag in de marge van dit gesprek:  stel dat ik voor 9E en 13E een monblok wens te gebruiken op de BigBisat.  Moet ik dan een 4°blok nemen geschikt voor een schotel van 60 of 80cm?

Ik heb zelf een blok van 6graden staan voor 33E en 39E, en dat blijkt perfect te werken.  (Ken het merk en type niet).


Misschien is er ook een monoblok beschikbaar voor @PeterKa waarmee de 10E en 13E kunnen gecombineerd worden. > Geen gedoe met smalle LNB's en een (dure) LNB houder uitgespaard voor de BigBisat

Ik denk dat PeterKa een kleine 6 jaar geleden al wel een oplossing heeft gevonden...



Verder vind ik een monoblok met 1 aansluiting en mogelijke diseqc problemen een beetje het verkrachten van een Bigbisat met z'n schitterende mogelijkheden. Maar als je hem hebt liggen, weinig geld hebt, op 1 TV kijkt en opnemen minder interessant vindt is het voorlopig een aardige optie.

[Skoopy]

Bedankt Sprietje voor de deskundige uitleg.   In mijn geval voor 9E en 13E ga ik gebruik maken van een monoblok die ik nog liggen heb.  Ik had de afwijkende skew over het hoofdgezien.

Vandaag maak ik gebruik van een normale LNB en een Alps, ik hoop dat een minder last zal hebben van regen dan die oude Alps.
In het geval van PeterKa (10E en 13E), is het de vraag wat het beste is: niet correcte skew/ of het gebruik van smalle LNB's.  Dat valt te testen, naar ieders goesting.

@minplus:  Ik gebuik de BigBisat om snel te schakelen tussen de satellieten die ik courant bekijk op 1 TV.   Op de 2de kaart, heb ik een draaibare schotel staan waarmee ik de rest uit de lucht haal.   Dus ik heb geen behoefte aan LNB's met meerdere aansluitingen.  Dat is voor mij de perfecte oplossing.
Ik heb goede ervaringen met het in serie zetten van een commited en uncommited diseqc.  Eens je door hebt hoe je het configureert, werkt het perfect.

[Sprietje]

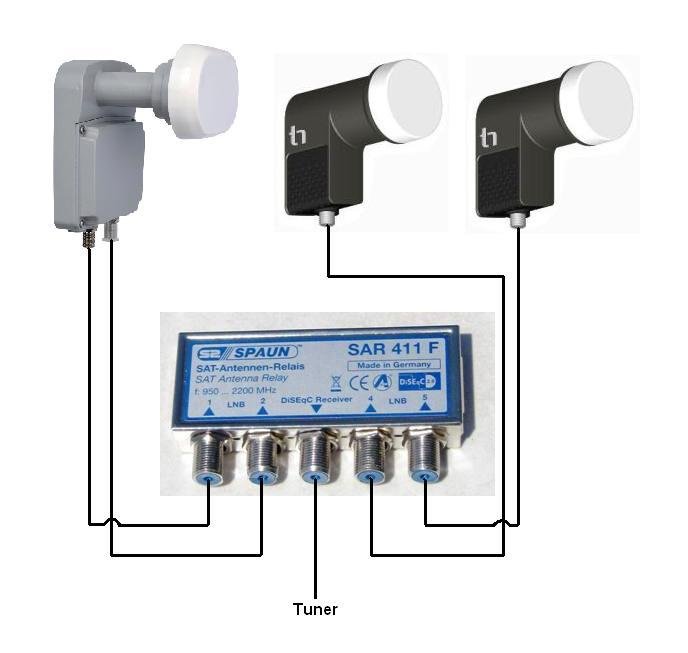

En als je maar 1 aansluiting nodig hebt, kun je heel eenvoudig een duo-lnb of monoblock met 2 aansluitingen op een committed diseqc-switch aansluiten bijv. een 8/1 of 10/1, dan heb je helemaal geen uncommitted switch nodig.
