Hallo



In een hotel gebruiken we de BS4 Professional van het merk Technisat. Boven op het dak staan 5 quattro LNB's.

Er komen 20 kabels binnen.



De Technisat is een eigenaardig beestje. Bovenin de installatie zit een multiswitch 4/16. Je kan er dus 1 satelliet volledig op aansluiten. Of ervoor kiezen om meerdere satellieten erop aan te sluiten met enkel de nodige kabel naar de LNB.

Dus ik dacht, ik koop mij een externe multiswitch 16/17. Zo kan ik de andere 4 satellieten ook verbinden. De uitgangen van de externe SAB multiswitch, verbind ik dan rechtstreeks op de Skycable DVB-C kaarten die in de Technisat installatie zitten.

Probleem: de technisat kan niet overweg met het signaal die doorgestuurd wordt van de externe SAB multiswitch.



Ik bel naar de dealer support van Technisat in Duitsland. Ze bevestigen mij dat een externe multiswitch niet kan aangesloten worden op de SkyCable DVB-C kaarten die in de Technisat zitten.



Ik vraag wat er dan wel mogelijk is: ik moet de kabel, waar de nodige transponder in zit, rechtstreeks aansluiten op de multiswitch. En hier zit het probleem.

Ik heb Hotbird HL nodig. Ik kan deze niet meer aansluiten op de interne multiswitch van Technisat omdat de HL poort reeds in gebruik is door een andere satelliet.

Ik moet volgens de support de kabel dan rechtstreeks aansluiten op de Skycable kaart. Ik zeg dat ik dit gedaan heb, maar geen signaal bekom.

Dat kan zegt de support, de kaart kan niet rechtstreeks spanning naar de LNB sturen. Je moet er zelf de power toevoegen door iets tussen te steken.

Ik vraag wat ik er kan tussen steken, maar daar kunnen ze geen antwoord op geven omdat ik geen dealer ben van het systeem ?!?



Mijn vraag aan jullie: bestaat er een toestel dat ik tussen de modulatiekaart en de LNB kan aansluiten om spanning te sturen (ik veronderstel de 13V en 18V) zodat de LNB de juiste frequentie vindt? (En geen multiswitch ;))



Ik zou jullie dankbaar zijn als leek en de mensen in het hotel zodat ze opnieuw naar La Une kunnen kijken :)

Alvast bedankt

Groeten

aangepast door TheSatMan
Link naar bericht
Delen op andere sites


Teken eens een schema van de bestaande installatie en plaats die hier , en ook een tekening van wat je wil

M7 Sat 801-Technomate 5600 ci-usb - Pace dsr8141/22 - Smartwi=rip - 1x disc triax 88 thuis - 1x disc hirsman 64 camping - duo lnb's astra1-3 + nog een hoop antiek

Lokatie's hoevenen & blier (belgië)

Link naar bericht
Delen op andere sites

Ik heb Hotbird HL nodig. Ik kan deze niet meer aansluiten op de interne multiswitch van Technisat omdat de HL poort reeds in gebruik is door een andere satelliet.



Dit lijkt me in ieder geval als redenering onjuist.

Je kan de HL-uitgang van een LNB op willekeurig welke ingang van een multiswitch aansluiten. Het enige wat dan verandert, is dat de H/V-aanduiding en/of de frekwentie niet meer klopt in je ontvangers, c.q. dat je in de ontvangers andere waarden moet ingeven om de desbetreffende LNB-poort te bereiken.



Maar goed, daarmee ben je wellicht nog niet geholpen?



Ik heb geen verstand van de onderdelen die je in je post beschrijft. Ik kan me ook geen schematisch beeld van je (gewenste) installatie voor ogen krijgen.

Ah! daarover wordt nu net ook een vraag aan jou gesteld door @katwezel. :)



Als het enige probleem is dat er ergens een power inserter nodig is, dan is dat vast niet zo moeilijk.



Groet,

A33

Ik ben blij dat mijn posts hier geen gouden gouden randje hebben.

Raar voorrecht vind ik dat namelijk, zo'n gouden randje.

Ik waardeer posts liever op de inhoud, dan op de status van de poster.



Link naar bericht
Delen op andere sites

Schema van de swith is ook nodig

M7 Sat 801-Technomate 5600 ci-usb - Pace dsr8141/22 - Smartwi=rip - 1x disc triax 88 thuis - 1x disc hirsman 64 camping - duo lnb's astra1-3 + nog een hoop antiek

Lokatie's hoevenen & blier (belgië)

Link naar bericht
Delen op andere sites

Okee, dank je voor het schema.

Ik heb ook even de manual erbij gezocht https://assets0.technisat.com/assetsFS/downloads/assets/medias/docus/26/mont_BS4%20INT%20rev0_02%20print.pdf

en ik geloof dat ik begin te begrijpen wat je vraag is.



Eerst even een vraag over wat je met de Technisat al geprobeerd hebt.

Je schrijft "Als ik dit toch doe (ik neem aan: het aansluiten van de Hotbird-LNB-uitgang HorLow aan de ingang VertHigh) krijg ik een zwak signaal..."

Heb je daarbij je zoekfrekwentie gewijzigd van 10930H in 11780V? Dat moet je namelijk wel doen, om de Technisat multiswitch dit pad te laten kiezen! Op de "oude" frekwentie krijg je dan immers geen signaal.



Groet,

A33

aangepast door a33

Ik ben blij dat mijn posts hier geen gouden gouden randje hebben.

Raar voorrecht vind ik dat namelijk, zo'n gouden randje.

Ik waardeer posts liever op de inhoud, dan op de status van de poster.



Link naar bericht
Delen op andere sites

Hé, werkt de link van de manual niet goed? Vreemd.

Ik kan de post alleen niet meer veranderen.



Dan is deze link misschien beter:

https://www.technisat.com/assetsFS/downloads/assets/medias/docus/26/mont_BS4%20INT%20rev0_02%20print.pdf



groet,

A33

aangepast door a33

Ik ben blij dat mijn posts hier geen gouden gouden randje hebben.

Raar voorrecht vind ik dat namelijk, zo'n gouden randje.

Ik waardeer posts liever op de inhoud, dan op de status van de poster.



Link naar bericht
Delen op andere sites

Heb je daarbij je zoekfrekwentie gewijzigd van 10930H in 11780V? Dat moet je namelijk wel doen, om de Technisat multiswitch dit pad te laten kiezen!



Ik zat nog even in die manual te lezen.

Ik weet niet of die kaarten met het invoeren van een aangepaste frekwentie automatisch ook de LOF aanpassen, en de LNB-settings.

Zo ja, dan zou de wijziging van die frekwentie al voldoende zijn.



Maar als ik het zo lees, kan het zijn dat je alles afzonderlijk kunt/moet instellen.

In dat geval kan het zo zijn, dat het voldoende is om de LNB-settings aan te passen (pag 58 punt 5) in 13V/22kHz.



Als dat niet voldoende is, dan ook de frekwentie aanpassen in 11780 en de LNB-frekwentie (LOF) in 10600.



Ben benieuwd of dat zo lukt.



Groet,

A33

Ik ben blij dat mijn posts hier geen gouden gouden randje hebben.

Raar voorrecht vind ik dat namelijk, zo'n gouden randje.

Ik waardeer posts liever op de inhoud, dan op de status van de poster.



Link naar bericht
Delen op andere sites

Dank je voor de vele reply's.



Hieronder even proberen te antwoorden op iedereen.

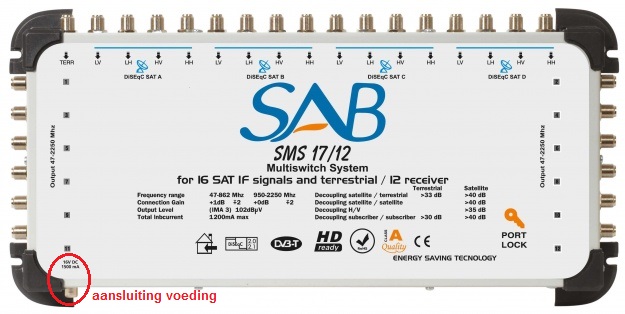

  • Sprietje/Katwezel: Ik heb volgende externe multiswitch aangekocht: SAB Multiswitch SMS 17/16 (zonder K)
    Schema heb ik hier niet van.
  • A33: Ik bedoelde inderdaad de kabel van Hotbird HorLow aan de ingang van de VertLow multiswitch. Maar ik heb de frequentie niet veranderd.
    Ik heb maar een hele kleine kennis van satellieten. Kan je even zeggen waarom ik die frequentie moet veranderen?
    Ik probeer het dit weekend nog even uit. Hopelijk lukt het.
  • Ik toon even met enkele screenshots (LNB instellingen en de modulatie instellingen) wat ik allemaal kan instellen op een kaart.
  • Stel dat ik toch rechtstreeks moet aansluiten op een kaart, bestaat er een toestel om spanning op de coax kabel te stoppen?





Link naar bericht
Delen op andere sites



  • A33: Ik bedoelde inderdaad de kabel van Hotbird HorLow aan de ingang van de VertLow multiswitch. Maar ik heb de frequentie niet veranderd.

    Ik heb maar een hele kleine kennis van satellieten. Kan je even zeggen waarom ik die frequentie moet veranderen?

    Ik probeer het dit weekend nog even uit. Hopelijk lukt het.

  • Ik toon even met enkele screenshots (LNB instellingen en de modulatie instellingen) wat ik allemaal kan instellen op een kaart.



Je bedoelt toch "de kabel van Hotbird HorLow aan de ingang van de VertHigh multiswitch"?





Omdat je (zoals je schrijft) quattro LNBs hebt, kan je de uitgangen daarvan aan willekeurig welke ingang van je multiswitch aansluiten.

Weliswaar is het bij deze multiswitch kennelijk zo, dat die geschikt gemaakt is voor quad LNBs (Hij geeft verschillende spanningen en 0/22kHz op de vier verschillende ingangen); maar een quattro LNB doet 't op al die spanningen en ongeacht 0/22kHz (al is hij gemaakt voor 13 volt).

Had je een Quad LNB gehad, dan had het niet gekund op de manier zoals ik schrijf; dan had het anders gemoeten. :)



Waar je dan dus wel voor moet zorgen is dat de ontvangerkaart de goede ingang kiest voor de VertHigh poort: ingang 13V/22kHz. Dat moet je dus in ieder geval instellen in het menu!

Symbol rate moet natuurlijk worden ingevoerd, en van de transponderfrekwentie en LO-frekwentie weet ik dus niet hoe je kaart daarmee omgaat: wellicht kan je de 'juiste' waarden gebruiken; of wellicht moet je ze aanpassen, zoals ik eerder opgaf.



Ik weet niet of in je menu de LNB-instelling automatisch verandert als je de frekwentie verandert, of misschien andersom, vandaar dat ik dat niet duidelijker kan aangeven.

Maar essentieel is dat de kaart de goede ingang weet te bereiken via de 13V/22kHz instelling.





Iets met een power inserter kan altijd nog.

Ook kan het waarschijnlijk door een ontvanger met een loop-through tussen te schakelen. Ongeveer hetzelfde effect.



Zo'n grote externe multiswitch tussenvoegen lijkt me voorlopig niet nodig; tenzij je natuurlijk ook nog andere plannen/toepassingen wilt toevoegen aan je installatie?

Want waarom heb je vijf schotels met quattro LNBs, terwijl je maar vier satellietposities (en daarvan zelfs maar één kwadrant per satelliet) gebruikt?



Groet,

A33



Edit: wel even de spanning van het apparaat af, als je kabels omplugt; dat is zekerder om evt. kortsluitingen te voorkomen! Maar dat deed je wellicht al.....

aangepast door a33

Ik ben blij dat mijn posts hier geen gouden gouden randje hebben.

Raar voorrecht vind ik dat namelijk, zo'n gouden randje.

Ik waardeer posts liever op de inhoud, dan op de status van de poster.



Link naar bericht
Delen op andere sites

Kan je even zeggen waarom ik die frequentie moet veranderen?



Bij een satellietfrekwentie van 10930 stuurt de LNB dat signaal naar naar de LNB met een frekwentie van 1180 (10930 - 9750(LOF) ).

Bij een poort van de lage band weet de ontvanger op grond van de instellingen dat de LOF 9750 was, dus hij vermeldt dat je 10930 ontvangt (en niet 1180).

Ontvang je 1180 vanuit een poort voor de hoge band, dan gaat de ontvanger ervan uit dat de LOF 10600 was, en rekent hij de oorspronkelijke frekwentie terug naar 11780 (1180 + 10600).

Bij een 'normale' ontvanger moet je dan dus die frekwentie ook wijzigen.



Omdat jouw insteekkaarten wat anders in elkaar zitten dan 'normaal', weet ik niet zeker of je werkelijk die hogere frekwentie moet opgeven.

Wel moet je zeker de LNB spanning en 22kHz instellen op 13V en 22kHz, zoals hiervoor besproken.



groet,

A33

Ik ben blij dat mijn posts hier geen gouden gouden randje hebben.

Raar voorrecht vind ik dat namelijk, zo'n gouden randje.

Ik waardeer posts liever op de inhoud, dan op de status van de poster.



Link naar bericht
Delen op andere sites

  • V.I.P.

Als ik mijn ontvanger rechtstreeks op de  Hoge band Vertikaal aansluit van een quattro-lnb , krijg ik dat signaal ongeacht welke spanning (13 of 18 V ) je aanbied .

Ook hoeft de 22 Khz niet aanwezig te zijn .

Als lnb instelling in de ontvanger heb ik SINGLE gekozen en als LOF 9750 .



@ TheSatMan , een power inserter zou genoeg moeten zijn , die zijn er genoeg te vinden , helaas bijna allemaal met 5 volt voor Digitenne .

Ik weet niet zeker of in deze inserter een 5 v spannings stabilisatie zit , ander zou een 12 v adapter i.p.v. de 5 volt adapter een optie kunnen zijn .

Zo'n inserter kost nog geen tientje .



Misschien dat deze Glomex Power inserter 12 volt DVB-T en FM V9114PI-FM  toch het sat signaal doorgeeft ,

E.v. kan ik wel een sat-splitter aanpassen voor jouw doel .
