Plepkeshenkie

Aansluitschema Hirschmann actuator CSM 6000B

Aanbevolen berichten

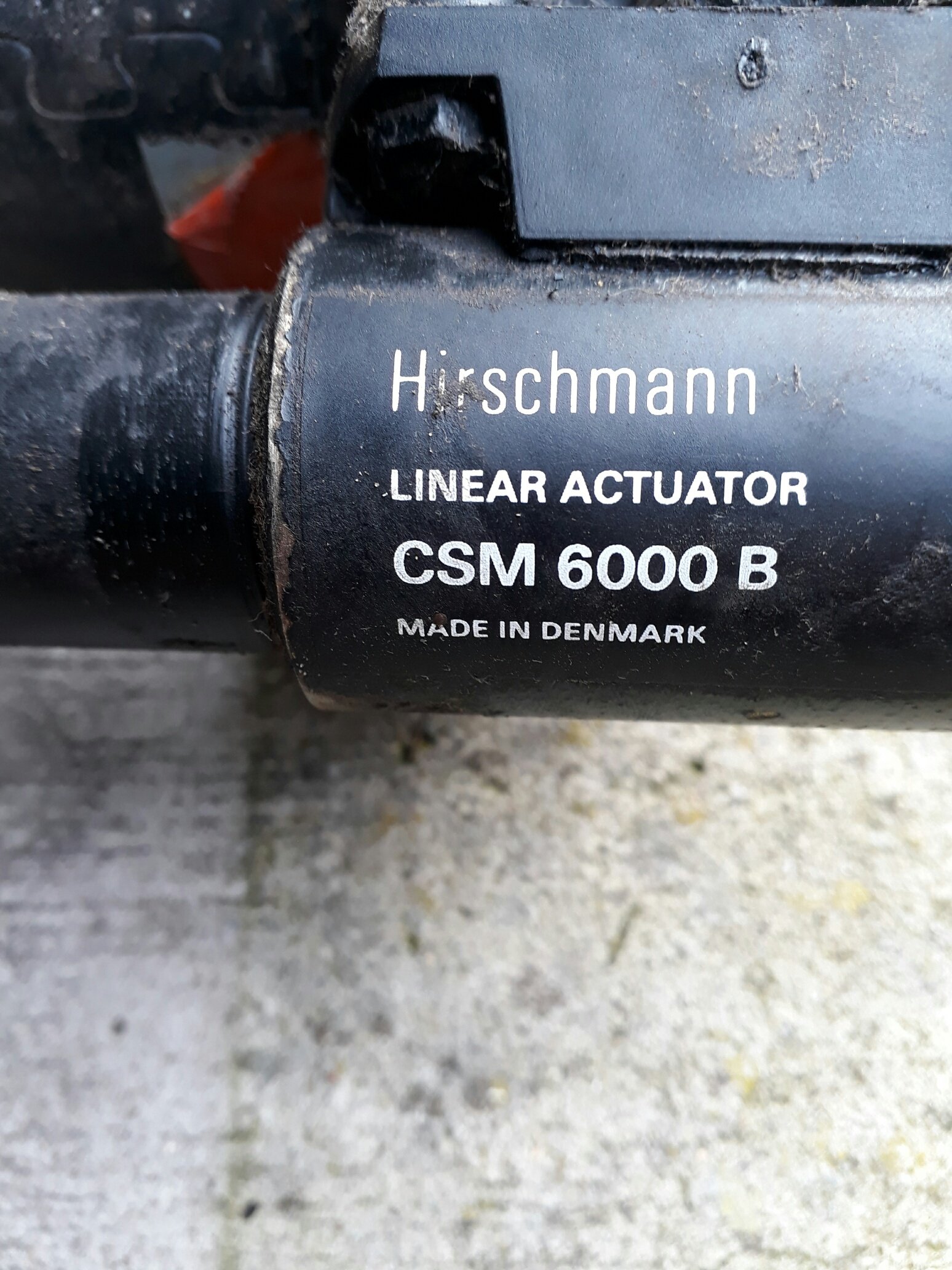

Ben met de aankoop van een grote 180 cm schotel ook in het bezit gekomen van een hirschmann actuator type CSM 6000B.

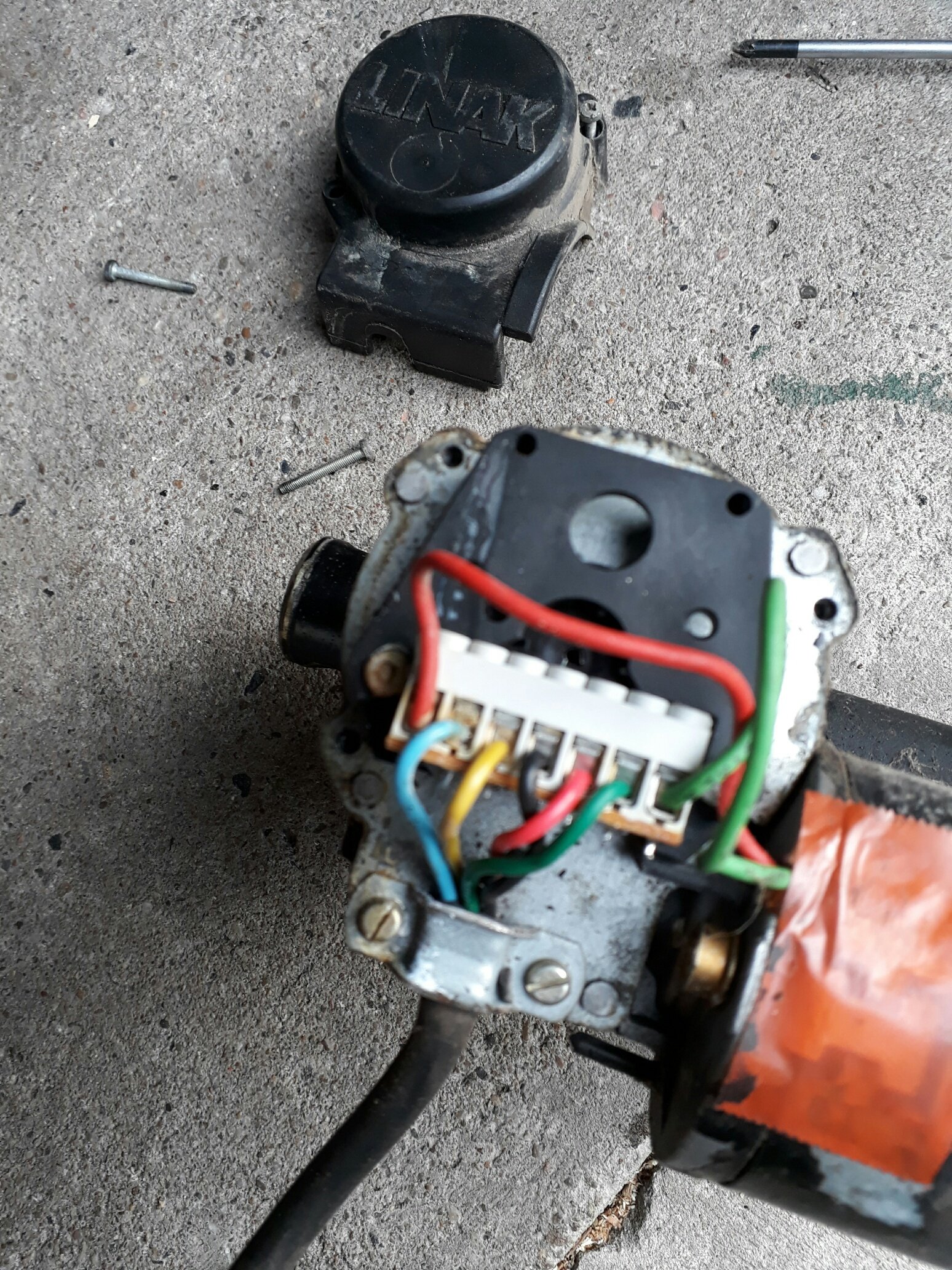

Er zit nu een 5 aderige kabel op aangesloten zie foto.

Maar wat zijn nu de aansluitingen voor de motor en welke voor de sensors.

Ik heb met google wel een aansluitschema gevonden  voor een CSM 4000B maar kan ik deze ook gebruiken voor een 6000B.

Tweede vraag is moet je voor deze actuator 5 aansluitingen gebruiken als je hem wil laten draaien met een Vbox want deze heeft  er maar 4.

Bijgevoegd  foto,s met de huidige bekabeling en het pdf van de aansluiting voor een 4000



Montage_CSM4000B.rar

aangepast door Plepkeshenkie
PDF bijgevoegd

Deel dit bericht


Link naar bericht
Delen op andere sites

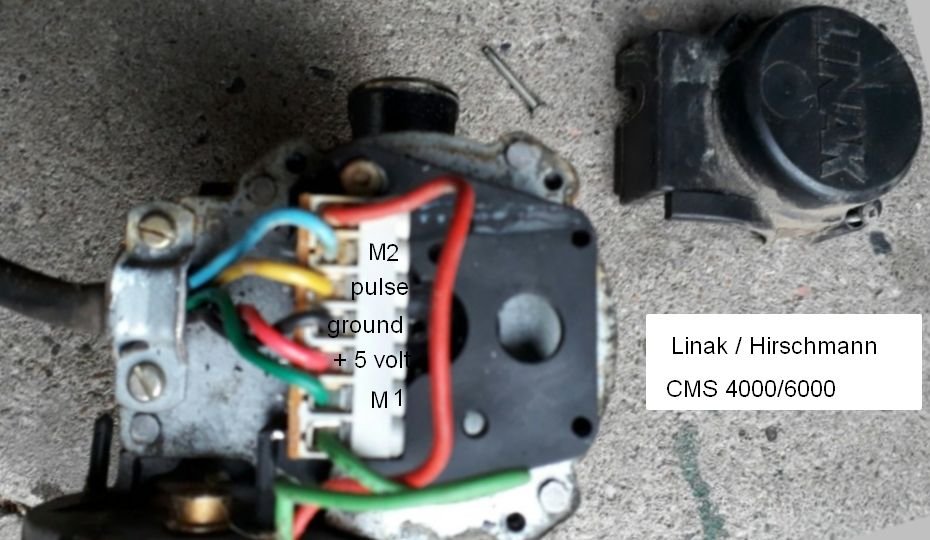

De aansluitingen zijn inderdaad hetzelfde en omdat dit soort actuators een optische pulsgever hebben ze ook een + 5 volt voeding nodig .

In de meeste V boxen is het wel mogelijk om een  5 volt aftakking te maken .

Welke V-box heb je ?

csm 600B actuator.jpg

Deel dit bericht


Link naar bericht
Delen op andere sites

Hallo Trust,

Ik heb een gbox V3000.

Om deze actuator te kunnen gebruiken heb ik dus 5 draden nodig. Probleem is dat ik juist afgelopen week nieuwe coax en stuur draden met 4 draden  heb gelegd naar de nieuwe schotel lokatie.

Komt er dus op neer dat ik toch naar een normale actuator moet want  40 meter kabel opgraven en vervangen daar ben ik nog niet aan toe.

Deel dit bericht


Link naar bericht
Delen op andere sites

Altijd een extra kabel voor toekomstige projecten leggen wanneer je gaat graven.

Deel dit bericht


Link naar bericht
Delen op andere sites

Ja ceesv maar op dat moment had ik nog geen weet  van een Hirschmann CSM6000B actuator. Iemand enig idee of deze ook een 180 cm aan kan sturen want anders hoef ik er sowieso geen energie in te steken.

Nu we het er toch weer over hebben kan dit signaal ook via de coax lopen want daar heb ik er wel 2 van liggen

Deel dit bericht


Link naar bericht
Delen op andere sites
9 uur geleden zei ceesv:

Altijd een extra kabel voor toekomstige projecten leggen wanneer je gaat graven.

Altijd een buis leggen kan je later kabels er bij trekken.



Deel dit bericht


Link naar bericht
Delen op andere sites
1 uur geleden zei Plepkeshenkie:

Ja ceesv maar op dat moment had ik nog geen weet  van een Hirschmann CSM6000B actuator. Iemand enig idee of deze ook een 180 cm aan kan sturen want anders hoef ik er sowieso geen energie in te steken.

Nu we het er toch weer over hebben kan dit signaal ook via de coax lopen want daar heb ik er wel 2 van liggen

Je kunt misschien de 12 volt lnb spanning ''misbruiken'' die altijd op je coax staat die toch al bij je schotel uitkomt. Een 5 volt power inserter (zie foto) zou je zelf kunnen verbouwen naar een 12 volts uitgang, en er een klein 5 volts spanningsregelaartje achter kunnen zetten die je makkelijk in het motorhuis kwijt kunt, stroom hoeft deze 5 volt bijna niet te leveren voor een pulsgever.

Ik weet niet hoe handig je bent maar dit is een mogelijke oplossing.


aangepast door Sjaak(k)

Deel dit bericht


Link naar bericht
Delen op andere sites

Er zijn meer opties , de actuator ombouwen naar reed pulsgever , kun je de bestaande Vbox zonder aanpassing gebruiken .

of de buitenmantel van de coax als gnd nemen , houd je een draad over voor de 5 volt .



edit , volgende keer moet ik sneller typen

aangepast door trust
