Signaal kwijt op VU +

[Tonskidutch]

systeem triple lnb en losse lnb





dus jouw opties



Instellingen van de tuners zijn als volgt:

Tuner A



Config mode                      Simple

Mode                                   DisEcq   a,b,c,d

Port A                                  28,4

Port B                                  Nothing connected

Port C                                  Nothing connected

Port D                                  Nothing connected

Set voltage and 22Khz     Yes

Send DisEqc only on satellite change   YES



Tuner B



Config mode                      Simple

Mode                                   DisEcq   a,b,c,d

Port A                                 19,2

Port B                                  23,5

Port C                                  28,4

Port D                                  Nothing connected

Set voltage and 22Khz     Yes

Send DisEqc only on satellite change   YES

dus aan tuner A de single (even zo met dezelfde soort abcd voor een toekomstige switch)

dus aan tuner B de triple



15 december 2017 aangepast door Tonskidutch

[grondstof]

Je zou in het menu van de tuners de ontvanger automatisch de satellieten kunnen laten zoeken en dan zien wat er op welke is aangesloten.

Daarna zien wat voor signalen je binnen krijgt en zien of het dan werkt.

[Tonskidutch]

dat kan enkel met OpenPli

het zou een methode kunnen zijn, maar je weet toch wat je aansluit

een single LNB en een triple LNB, nou dan

[livinfrench]

@Tonskidutch,



Ik heb jouw instellingen doorgevoerd, resultaat,



Tuner A heeft 100% om 78 % op de Astra 28 dat is dus de 80 cm schotel met enkele LNB  die eerst op tuner B was aangesloten.



Dan het vreemde, Tuner B waar nu de triple LNB van CD dus opzit,

op de Astra 19, geen signaal, op de Astra 23, geen signaal, op de Astra 28,  85% om 78%



Gezien deze resultaten denk ik dan heel bescheiden dat de triple LNB niet 100% uitgericht is, de skew instellingwaarde (voor de Astra 23,5) heb ik voor mijn locatie ingesteld volgens de site van dishpointer op min 10.2, echter de site van sat-direction geeft een skew van min 17.1???

De LNB zit met de middelste feedhorn (23,5) in de klem.

Ik zal nog wat proberen met de skew, tenzij jij of iemand anders nog ideeen hebben.



Bedankt.

[Tonskidutch]

als je Sprietjes calculaties kent, zoals hij die aanlevert voor uitrichting is van belang heel nauwkeurig de geografisch Locatie op te geven.

[livinfrench]

Het wordt nog vreemder,



Op tuner B dus geen signaal op 19 en 23 maar wel op 28,  Maar, wel nederlandse zenders in HD van CD. ???? geen signaal maar wel beeld. overigens, geen Duitse zenders die op de 19 uitzenden. Dan krijg ik een melding:  Service not available, check tuner configuration.



[Tonskidutch]

je kunt misschien nog verduidelijken wat voor triple LNB het precies is

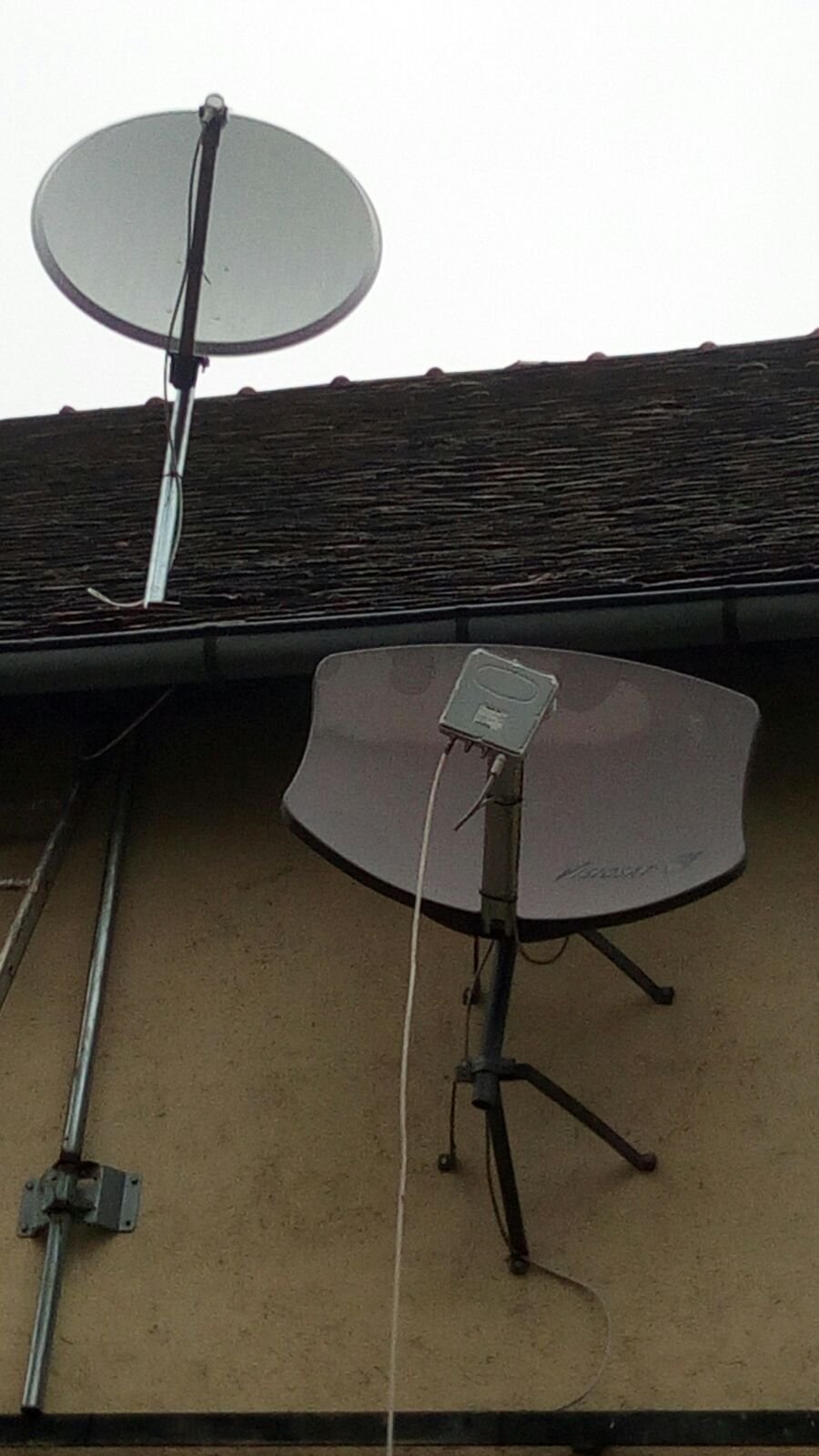

en een fotootje toevoegen van schotel en skew van de LNB

[mebo870]

41 minuten geleden zei livinfrench:

Service not available, check tuner configuration.



Deze melding betekend zoveel als, de satelliet waarop de door u geselecteerde zender zich bevind is niet beschikbaar.

ik maak daar uit op dat de Astra 19.2 op geen enkele tuner ( A/B) configuratie is opgegeven, anders krijg je zulke melding niet.



16 december 2017 aangepast door mebo870

[Tonskidutch]

de kop 19,2 Oost staat meest links (vanachter de schotel gezien) en die zal geen goede uitrichting hebben qua skew

ofschoon de M7 wel beeld heeft op alle drie



dus daar snap ik niets van

ofwel

Tuner B



Config mode                      Simple

Mode                                   DisEcq   a,b,c,d

Port A                                 19,2

Port B                                  23,5

Port C                                  28,4

Port D                                  Nothing connected

Set voltage and 22Khz     Yes

Send DisEqc only on satellite change   YES

dus aan tuner A de single (even zo met dezelfde soort abcd voor een toekomstige switch)

dus aan tuner B de triple



moet zijn

Tuner B



Config mode                      Simple

Mode                                   DisEcq   a,b,c,d

Port A                                  Nothing connected

Port B                                  19,2

Port C                                  23,5

Port D                                  28,4

Set voltage and 22Khz     Yes

Send DisEqc only on satellite change   YES





vreemde situatie maar dat kan aan die ingebouwde diseqc liggen in de Triple-LNB

dus een Port verschoven

16 december 2017 aangepast door Tonskidutch
aanvullende opmerking

[livinfrench]

@Tonskidutch



De B tuner gecorrigeerd, resultaat,



Astra 19,  geen signaal,  Astra 23, signaal  82% om 85%, Astra 28, geen signaal.

En dan geen beeld meer van de Nederlandse zenders.

Ik probeer nog een fotoo toe te voegen, maar mijn telefoon wil ook even niet. hahaha

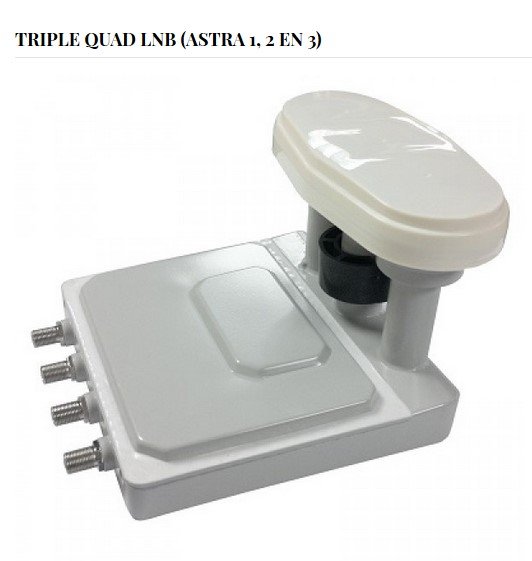

De LNB is een triple quad van CD



[Tonskidutch]

volgens mij is je Triple LNB naar de KLOOTEN

26 minuten geleden zei Tonskidutch:

Set voltage and 22Khz     Yes

Send DisEqc only on satellite change   YES

dan reageert je diseqc LNB verkeerd

zet de

Send DisEqc only on satellite change   YES

eens op NO



en doe eens een officiele herstart van de receiver per menu

16 december 2017 aangepast door Tonskidutch

[Tonskidutch]

je hebt een heel onduidelijke opstelling met die twee schotels

(niet wetende hoe je die aan de M7 aangesloten had, en/of er een switch tussen gebruikt werd )

haal de coax van tuner A af

stel tuner A in als niet aangesloten

hang de Triple LNB aan een 1op1 coax kabel naar de Tuner B

en herstart

wat is nu de status



[a33]

1 uur geleden zei livinfrench:

Maar, wel nederlandse zenders in HD van CD. ???? geen signaal maar wel beeld. overigens,



Wel beeld maar geen signaal is inderdaad vreemd.

Heb je gecheckt dat die nederlandse zenders (bijv NPO1) inderdaad met de middelste kop (23oost) ontvangen worden, door je hand (of een stuk alu-folie) voor alleen díe kop te houden? Dan moet het signaal weer wegvallen.

Dit is dus een check of er misschien iets met de LNB aan de hand is. Anders zoeken we namelijk voor niets bij de instellingen.



Groet,

A33





[livinfrench]

@Tonskidutch



Dat vermoeden dat de triple LNB kapot is zou je krijgen. Maar waarom dan wel alle zenders van de 3 astra's op de M7??



De Send DisEqc op No gezet en de herstart gedaan, levert geen verschil.



De situatie met de M7 was, coax direct van de M7 op de triple en daarmee de schotel afgestelt, geen switch.



[Tonskidutch]

ja zeg wat moeten die twee kabels aan de triple?

wat doe je daar

heb je de M7 receiver ook stroomloos tijdens het testen met de VU+?



dat lijkt een quad

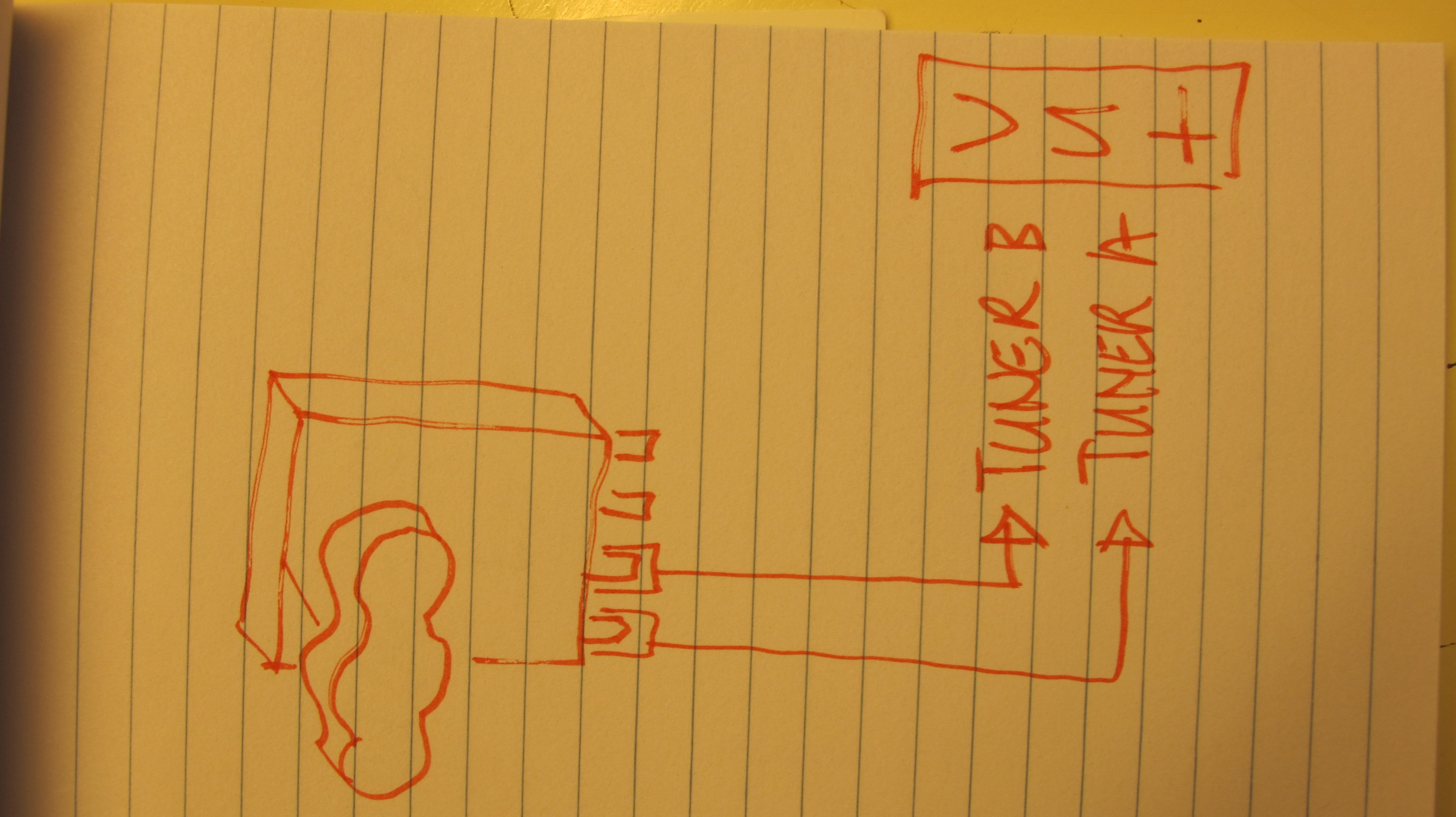

als je het nu eens zo aansluit (zie schema afbeelding) en mijn eerste Tuner configuratie gebruikt

16 december 2017 aangepast door Tonskidutch
aanvullende vraag
