luisteraar

dvb-t antenne signaal combineren met coax schotel

Aanbevolen berichten

Ik zoek een combiner en splitter om dvb-t antenne signaal te combineren op de coax

van de lnb van de schotel

Mijn wens een combiner die naar de dvb-t antenne ook 5v doorgeeft voor antenne versterker

Inhome een splitter die zonder teveel verlies werkt.

Bestaat zo iets ?



Deel dit bericht


Link naar bericht
Deel via andere websites

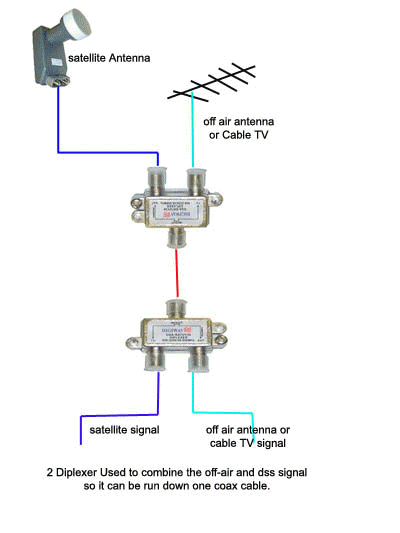

Als je 2 combiners gebruikt, kun je de signalen door 1 coaxkabel laten lopen alleen kun je daar niet de voeding van 5v voor de antenne er ook nog eens doorheen sturen.
Je stuurt al 13 of 18v door de coax voor de lnb's. je kunt dan niet ook nog eens 5v door de coax sturen voor de antenne. Die 5v voeding zul je na de combiner in de coax naar de antenne moeten plaatsen.




Deel dit bericht


Link naar bericht
Deel via andere websites

Ik denk in de richting dat de 12/18 volt die naar de lnb gaat via een spannings regelaar terug gebracht wordt

naar 5v voor de antenne versterker lijn.

Dus de lnb spanning kan dan ook de antenne versterker voorzien.

Nu bedenk ik mij als niet naar sat gekeken wordt of dan nog 12/18 volt naar

lnb gaat indien niet gaat mijn wens niet op.



bewerkt door luisteraar

Deel dit bericht


Link naar bericht
Deel via andere websites

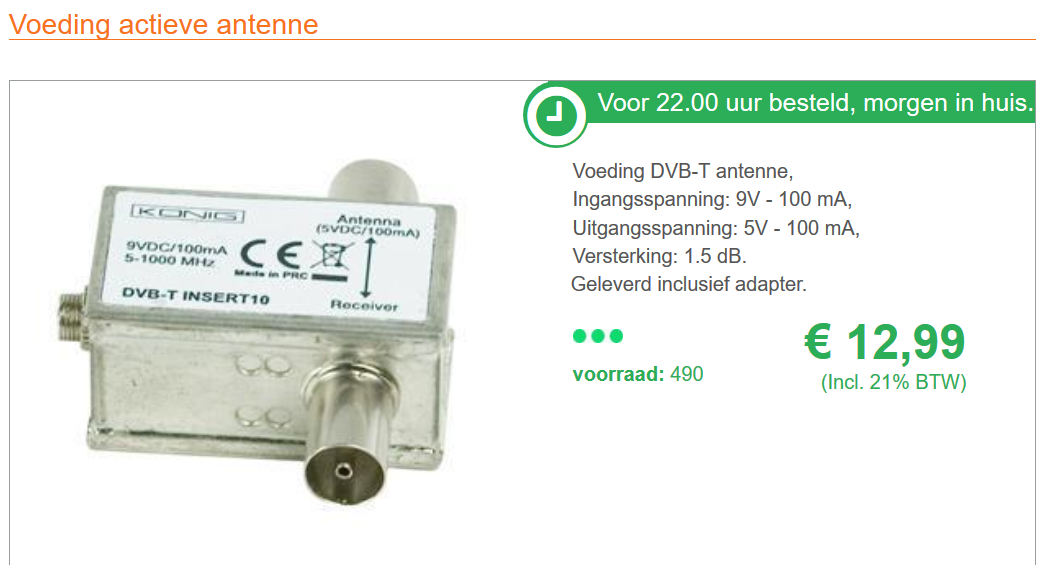

Hier een antennevoeding van 5v die je bij de combiner moet plaatsen in de coax naar de antenne. Het handigste is dus om de combiner zo dicht mogelijk bij het huis, tegen het huis of in het huis te plaatsen.

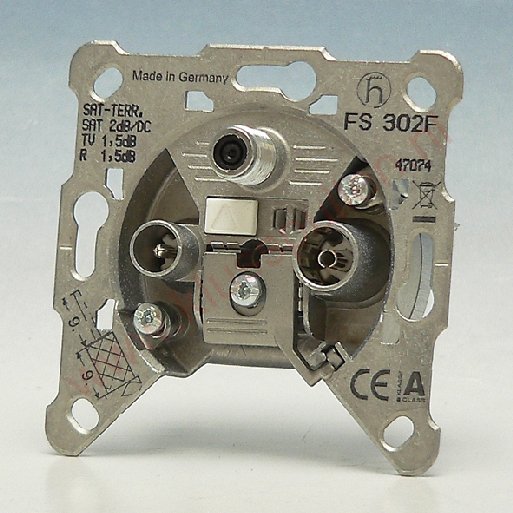

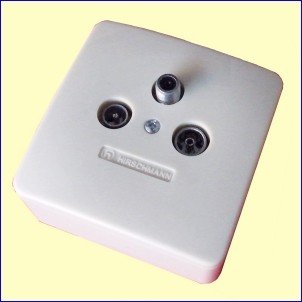

Voor binnen kun je i.p.v. een omgedraaide combiner ook een aansluiddoos nemen, zie bijlage.



5v voeding.png

Hirschmann fs 302 f.jpg

Hirschmann fs 302f.jpg

Deel dit bericht


Link naar bericht
Deel via andere websites

Bedankt voor het uitzoeken maar is niet wat ik zoek

Ik wil geen extra coax of voeding lijn plaatsen alles over

de bestaande coaxsen naar de schotel.

Begin nu te bedenken dat zoiets nog niet op de markt is



bewerkt door luisteraar

Deel dit bericht


Link naar bericht
Deel via andere websites

Wat jij wilt kan helemaal niet.
Ook als je een satellietontvanger uit zet, staat er meestal nog een voedingsspanning op de coax. Niet voor niets dat er altijd gezegd wordt dat je eerst de stekker van de satellietontvanger uit het stopkontakt moet trekken voordat je de F-connectores los schroeft om kortsluiting te voorkomen. Misschien wil je wel naar de satelliet en naar terrestrial tegelijk kijken op 2 verschillende tv's.
Maar wat is er mis aan dat je de combiner zo dicht mogelijk tegen het huis zet. Een aparte coax van de schotel en van de antenne kant toch altijd buiten. Dan plaats je die powerinserter van 5v in een mooi waterdicht doosje. Daar is al uitgebreid over gesproken op dit forum t.b.v. diseqc-switches.



Deel dit bericht


Link naar bericht
Deel via andere websites
1 minuut geleden zei Sprietje:

Ook als je een satellietontvanger uit zet, staat er meestal nog een voedingsspanning op de coax

Precies die spanning wil ik benutten om de dvb-t antenne versterker te voeden.

De combiner buiten zal dus de 12/18 volt moeten omzetten naar 5 of 9 volt voor de

versterker van dvb-t.

Maar als het nog niet bestaat houd het op

Deel dit bericht


Link naar bericht
Deel via andere websites
6 uur geleden zei luisteraar:

Ik denk in de richting dat de 12/18 volt die naar de lnb gaat

Aparte apparatuur heb jij. Bij mij gaat er 14/18 volt naar de lnb.

Deel dit bericht


Link naar bericht
Deel via andere websites
Zojuist zei Mojo:

Aparte apparatuur heb jij. Bij mij gaat er 14/18 volt naar de lnb.

OK zal het eens nameten kan inderdaad ook 14/18 volt zijn aan de ontvanger

in ieder geval meer dan de 5/9 volt voor antenne versterker



Deel dit bericht


Link naar bericht
Deel via andere websites

Officieel is V toch 13 Volt en H 18 Volt?

Verder staat er ook nog 22 kHz. gesuperponeerd op de coax kabel en worden er nog diseqc signalen gestuurd.

wanneer je aan die leiding een regelaar voor 5 volt gaat hangen heb je een uitdaging.

Deel dit bericht


Link naar bericht
Deel via andere websites

Dat geeft de minste demping.

Bij voldoende signaal sterkte kan je koppelen, wanneer een separate kabel niet of moeilijk te leggen is.

Deel dit bericht


Link naar bericht
Deel via andere websites

Ik moet eerlijk zeggen ik ga niet aan zo een ontwerp beginnen filters enz.

De voeding lijkt me het minste probleem met een smoorspoel ,condensator ,regulator enz kan

je een goede 5v krijgen.

Blijkbaar zijn zulke koppelaars nog niet op de markt.



bewerkt door luisteraar

Deel dit bericht


Link naar bericht
Deel via andere websites

Standaard is 13volt voor de lage band en 18volt voor de hoge band.
Lnb's werken tussen 11-14V op de lage band en 16-20V op de hoge band.
Als je erg lange coaxkabel gebruikt kun je bij sommige ontvangers een verhoogde voedingsspanning inschakelen. Dan heb je 14V en 19V.
