Draaiing van een DiSeqC motor – ijking van het aantal pulsen.

Recommended Posts

Enige jaren geleden heb ik mijn draaibare schotel met een DiSeqC motor (in mijn geval een Amiko DM3800) geplaatst en prima afgeregeld (30 West t/m 75 East.

Ik had dus eind Mei 2019 het probleem dat mijn schotel geen ontvangst had na een zware wind.

Ik heb toen de worm wiel in de motor van de schotel stevig aangedraaid zodat de motoras en dus de schotel nagenoeg geen speling meer had.
Daarna had ik het effect dat de motor niet terug kwam op zijn nul positie en heb daarom de motor ‘reset’.
Daarna de schotel nog een heel klein beetje verdraaid te hebben had ik weer dezelfde ontvangst als vroeger 🙂

Bij een stevige wind was zelfs de variatie in SNR duidelijk minder doordat de schotel-as dus aangedraaid was 🙂

Maar ruim een week geleden was er weer een storm en had ik weer geen signaal.

Alle denkbare instellingen bleek nog precies zo te staan zoals ik dat in het begin afgeregeld had.
Vervolgens de schotel weer om de as van de paal verdraaid tot ik weer ontvangst had.
Wat bleek … ontvangst nadat ik hem ongeveer 15 á 20 !!! graden richting west gedraaid had.
Vervolgens de schotel  weer om de paal teruggedraaid naar de originele gemerkte positie waar mijn merktekens staan.

Daarna (net zoals in 2019) de DiSeqC motor ‘reset’ volgens de procedure die in het boekje staat “Hardware Reset by Receiver”.

Daarna had ik weer een excellente ontvangst over het gehele gebied (30West t/m 75East).

Mijn voorzichtige conclusie is dat de DiSeqC motor uit zijn callibratie is gelopen door de wisselende belasting (kracht) in East / West richting (door de storm wind) op de schotel .
Ik weet alleen niet of dit juist is.

1      1) Kan me iemand vertellen hoe dat een DiSeqC motor weet en op basis waarvan hij hoeveel draaien moet?

2     2) Kan het zijn dat die (pulsen teller?) door de het op en neer gaan van de schotel door de storm) uit zijn callibratie is geraakt.

Share this post


Link to post
Share on other sites

Volgens mij draait hij gewoon om de mast doordat hij niet goed vast zit. Bijvoorbeeld door een te dunne mast of een matige klem.

Een gat door de klem en in de mast boren, daar een stevige schroef in draaien en je probleem is opgelost.

Share this post


Link to post
Share on other sites

Blijkbaar is het niet duidelijk.



Dus hij was helemaal niet verdraaid. Dat kon ik zien aan alle merktekens die ik na de installatie geplaatst had.
ik had hem toch maar verdraaid omdat ik het niet snapte wat er gebeurd was.



Achteraf gezien had ik dus beide keren 2019 en 2020 de schotel 'niet 'om de paal hoeven te draaien want pas nadat ik deze precies op dezelfde plaats had teruggezet én daarna de motor had gerest was alles weer prima zoals vanouds.



Zo duidelijker? 🙂

Share this post


Link to post
Share on other sites
Posted (edited)

Uitgaande van het idee, dat diseqc 1.2 opdrachten altijd gerelateerd worden aan de 0-positie (zoveel pulsen vanaf de 0 <GotoNn>; zoveel graden vanaf de 0 <GotoX/USALS>), zijn er volgens mij twee mogelijke oorzaken:

1. de motor weet niet meer waar hij is

2. de motor heeft een verschoven 0-positie.

(Hoe dat precies elektronisch gaat, weet ik helaas niet.)



Heb je in je aanpassingen eerst een Goto-0/GotoRef geprobeerd? Ging hij dan naar de echte 0, of naar een 15 a 20 graden verschoven positie?

Dat zou de eerste indicatie zijn, welke van de twee bovenstaande situaties aan de hand is.



Groet,

A33

Edited by a33

Share this post


Link to post
Share on other sites

Beste A33,

Inderdaad zat ik daar ook aan te denken.
Daarom ben ik nieuwsierig hoe dat electronisch gaat (als dit de oorzaak is geweest).



Je schreef:
"Heb je in je aanpassingen eerst een Goto-0/GotoRef geprobeerd? Ging hij dan naar de echte 0, of naar een 15 a 20 graden verschoven positie?":

Nadat ik de Diseqc motor weer precies op de vooraf aangebrachte merkteken op de paal van de regelvoet te gedraaid ben ik naar beneden gegaan en daar de 'Hardware reset by Receiver' volgens het boekje uitgevoerd.



Deze luid:
1. Excecute the command: Go to reference (Go To '0');

2. Cut off the power by disconnecting the coaxial cable;

3. Reconnect the coaxial cable;

4. Execute the command : Shift '0';
5. Then, its memory erased, the rewrites the satelliets table to initial one and corrects the "0".

Opm.: Na handeling 1. had ik al beeld en heb de procedure volledig afgemaakt om deze in het geheugen van de motor te verankeren.


*) Na deze procedure was alles 'blijvend' oké en had ik weer beeld. (uiteraard moest ik nog wel de motor van de schotel ietsjes bijdraaien omdat je nooit 100% via de merktekens kan positioneren).





Share this post


Link to post
Share on other sites
3 uren geleden, putemmer zei:

Opm.: Na handeling 1. had ik al beeld



Dat betekent dus dat hij gewoon naar de goede 0-positie terugging.

Het resetten van de 0 is dan dus niet meer nodig; en het resetten van de GotoNn opdrachten ook niet. (Gebruik jij de motor op USALS?)



Kennelijk raakte de motor in de war met waar hij is. Na een Goto0/GotoRef weet hij weer waar hij zich bevindt (op de 0, namelijk).



Waardoor de motor denkt dat hij wat opgeschoven is, weet ik niet. Elektrische of magnetische pulsen ergens vandaan? Maar of/hoe die ook invloed hebben als er geen spanning op de kabel staat?



Bij motorproblemen is een Goto0/GotoRef eigenlijk het eerste wat je moet proberen.



Groet,

A33

Share this post


Link to post
Share on other sites

Bij GotoRef draait de rotor naar een vaste mechanische eindschakelaar .

Bij een Stab komend van een oostelijke positie stop de motor direct op deze zero switch (0 punt)

Komend van een westelijke positie , loopt hij een paar graden over het 0 punt heen , keert om en stopt dan op de zero switch , teneinde om altijd op exact hetzelfde punt te stoppen .

Een SG2100 doet dat juist andersom als ik me goed herinner .

De SG2100 e.d. gebruiken voor Usals 38 pulsen / 1º rotoras verdraaing .

Ik vermoed dat het probleem typisch is voor de Amiko  DM3800 , op één of andere manier gaat het tellen niet goed .

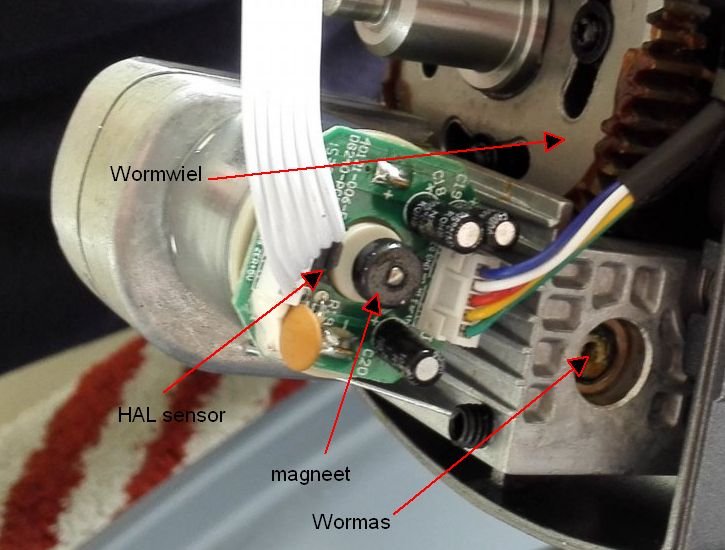

Zo te zien heeft deze Amiko maar één HAL sensor t.o.v. de SG2100 types waarbij de sensoren 90º t.o.v. elkaar staan .

Langs die sensoren draait de ronde magneet achter op de electromotor .

Op deze manier kan de electronica bepalen welke richting de electromotor draait en hoeveel omwentelingen / pulsen .

Misschien dat de amiko in de fout gaat bij zeer zwaar draaien en de pulsen op of aftelt in de verkeerde richting , immers een enkele puls overslaan kan bij 38p/1º nooit zo'n grote afwijking geven  .

Ik kan me niet voorstellen dat door bewegen van de schotel door de wind , het wormwiel de wormas laat verdraaien en daardoor ongewild de electromotoras met de magneet .

Tenzij de verende opstelling van het aandrijfblok t.o.v. het wormwiel daar een rol in speelt .

Bij grote winddruk op de schotel zou het blok met wormas tijdens het draaien enigszins naar achter gedrukt kunnen worden en bij het stoppen weer langzaam volledig in het wormwiel zakken en daarbij de wormas inclusief de aandrijving verdraaien , maar ook dit kan nooit in één keer een verschil van 15º opleveren .

Alfred de Witt heeft vergelijkbare problemen ondervonden .

https://www.sat4all.com/forums/topic/349112-amiko-3800-diseqc-motor-en-sab-120cm-schotel/



amiko counting.jpg

Share this post


Link to post
Share on other sites
Posted (edited)
21 uren geleden, trust zei:

Ik kan me niet voorstellen dat door bewegen van de schotel door de wind , het wormwiel de wormas laat verdraaien en daardoor ongewild de electromotoras met de magneet .

Tenzij de verende opstelling van het aandrijfblok t.o.v. het wormwiel daar een rol in speelt .

Bij grote winddruk op de schotel zou het blok met wormas tijdens het draaien enigszins naar achter gedrukt kunnen worden en bij het stoppen weer langzaam volledig in het wormwiel zakken en daarbij de wormas inclusief de aandrijving verdraaien , maar ook dit kan nooit in één keer een verschil van 15º opleveren .



En als het heen en weer beweegt, is het ook gek dat de sensor het maar één kant op registreert? Of werkt dat anders (ik heb geen verstand van HAL-sensors)?



En is het voor het registreren van een verdraaiing dan ook nodig dat er (tijdens de storm) spanning op de motoraansluiting staat, bijv. LNB-spanning in standby? Anders lijkt het me helemaal gek dat de elektronica iets onthoudt.





21 uren geleden, trust zei:

Bij GotoRef draait de rotor naar een vaste mechanische eindschakelaar .

Ik zat naar aanleiding hiervan nog wel te denken: Wat doet dan een motor reset dan met het nulpunt? Want volgens de diseqc-specs zou een motor reset commando het nulpunt (opnieuw) moeten vastzetten op de huidige positie op dat moment.

Werkt de soft-0-positie niet, bij een motor met harde 0-positie-schakelaar?

En/of zijn sommige motoren uitgerust met een harde 0-positie (schakelaar), en andere weer met een softe 0-positie (vastgelegd met het reset-commando)?





Ik vraag me dus af, net als putemmer, hoe dit nu werkt en hoe het veroorzaakt wordt.



Groet,

A33

Edited by a33

Share this post


Link to post
Share on other sites

Even wat gegoogled:



B.J./wejones heeft ook al eens wat getest zo te lezen, maar helaas nog zonder duidelijke conclusies:

https://www.satelliteguys.us/xen/threads/zero-position-on-sg2100.230224/



In deze (latere) post beschrijft hij echter, dat Goto-0 ook als een Goto-X commando voor 0 graden gegeven kan worden, met gebruik van de soft-zero:

https://rickcaylor.websitetoolbox.com/post/show_single_post?pid=1290999900&postcount=7&forum=409261

Zit daar een verschil?



Groet,

A33







Share this post


Link to post
Share on other sites

Bij tot nu toe alle diseqC motoren die ik open heb gehad , heb ik een mechanische Nulpunt schakelaar gezien .

Als je met een SG2100 een GotoRef commando geeft , draait hij naar dat Nulpunt en berekent alle Usals posities vanaf dat punt .

Ik heb niet de mogelijkheid kunnen vinden voor een Goto0 commando maar als je softwarematig een afwijkend nulpunt hebt gekozen , zul je met dat commando telkens terug kunnen naar dat punt . Maar zodra er een GotoRef commando is verwerkt vervalt dat softwarematige punt lijkt me .

Ik denk dat Goto0 en GotoRef , 2 verschillende dingen zijn , ik kan dat hier niet kontroleren daar ik de testen doe met de maxplus 2100 en de Clarke-tech 5000 .

Beide hebben dezelfde menu structuur .

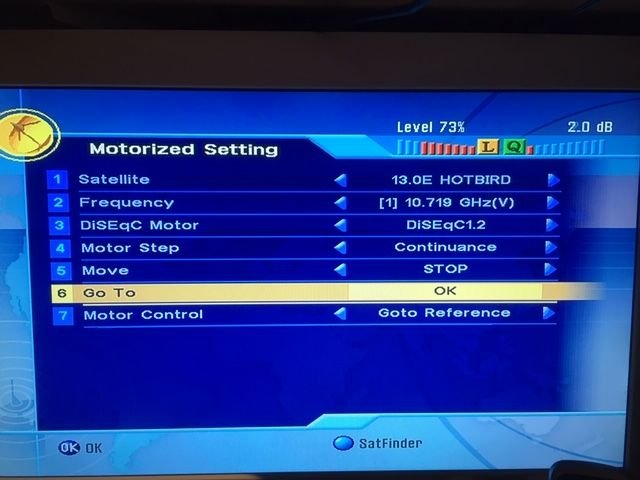

Bij Motor Control in Usals kan ik kiezen : Goto Reference - set W limit - set E limit - Enable limit - Disable limit  en save .
