C-band afstellen

[Plepkeshenkie]

Op welke sats en welke frequenties ben je aan het testen.



[MrDish]

naar de Sat op 43.0  Graad West (Intelsat 11)

en wat ik op Kingofsat zie zitten daar transponders via DVB-S.

en dan laat ik hem zoeken.maar nada



Mvg

[Plepkeshenkie]

Op 43 west ontvang ik met 180cm maar 1 frequentie 3877v sr1546 3/4 en dan ook nog met pijn en moeite.

[MrDish]

Zou het ook nog aan de draadjes kunnen liggen ,dat die (toch) omgewisseld heb.

van de Servo motor..







Op de foto (die ik geplaatst heb) is het de Ku band.

18 september 2020 aangepast door MrDish

[Plepkeshenkie]

Ik zou eerst beginnen op 20 oost 3884 r sr 27500. Dat is een sterke frequentie in dvb s

[rtv625]

Heeft de tuner automatische spectrum inversion?L-band komt wegens bovenmenging gespiegeld aan ...is de lnb digitaal geschikt sommigen hebben teveel faseruis ....

[MrDish]

Kan hem verders locken ,alleen de BER komt niet uit de hoek.

en de naam ERTU komt door ,verders géén positie van graden ,

Neem aan 20 graden ,gelijk naast astra 19.2

Denk dat ik in de Feedhorn wat moet verdraaien (plaatje /schijfje)?!



Mvg

18 september 2020 aangepast door MrDish

[MrDish]

Vermoed dat ik het gevonden heb.

morgen verder.



Mvg

[MrDish]

Hoi hoi ,

Een servo motortje die bij de C-band hoort voor het draaien van het antenne ,is die ook apart te bedienen met 5 VDc.

en zo ja hoe .

mijn ontvanger is (te oud) om er Satellieten in te stellen ,dus 20 graden wil niet .

het antennetje in de feedhorn stond verkeerd ,die (handmatig) met fingerspietsegeful vedraait en hoppa op de Satlook dikke vette Lock.

Dus ; kan ik die apart bedienen.



Mvg

[MrDish]

Zooo ,

handbediend komt hij binnen ,20 E ,Arabsat 5C

JMC en Harmonic .



Mvg

[ceesv]

Dat zal je voldoening geven, gefeliciteerd met het behaalde resultaat.

[MrDish]

Yep Ceesv ,

dit smaakt naar méér.



Mvg

[duitsland]

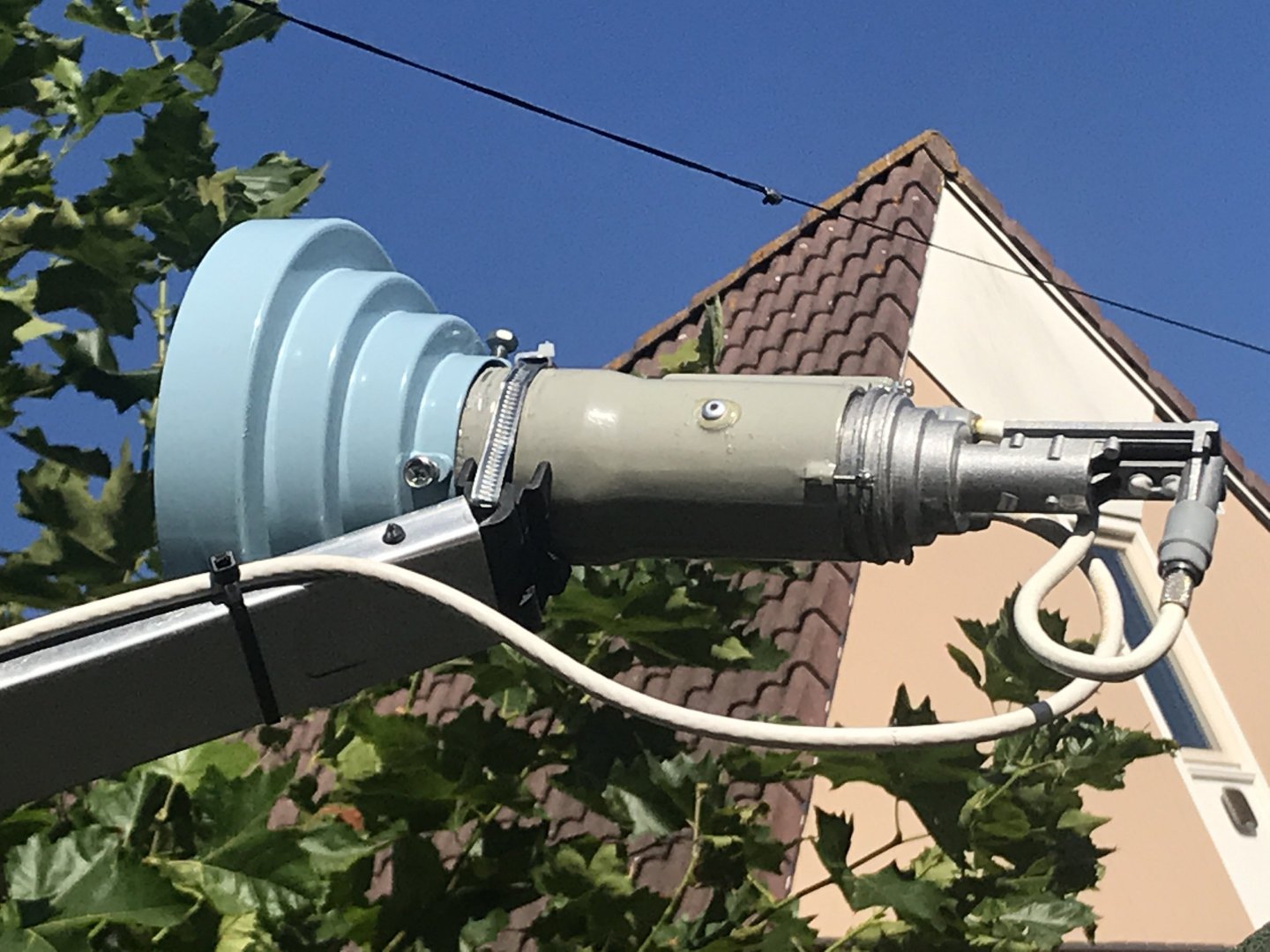

Je moet met je Chapparal Corotor even weten dat lineaire signalen niet zo sterk zijn dan Circulaire signalen.

Daar komt nog bij dat de hardware sterk verouderd is met nog ruisgetallen van 1.2 of 25 Kelvin op C band.

Op KU is natuurlijk een alternatief antennetje gemaakt die veel verlies veroorzaakt.

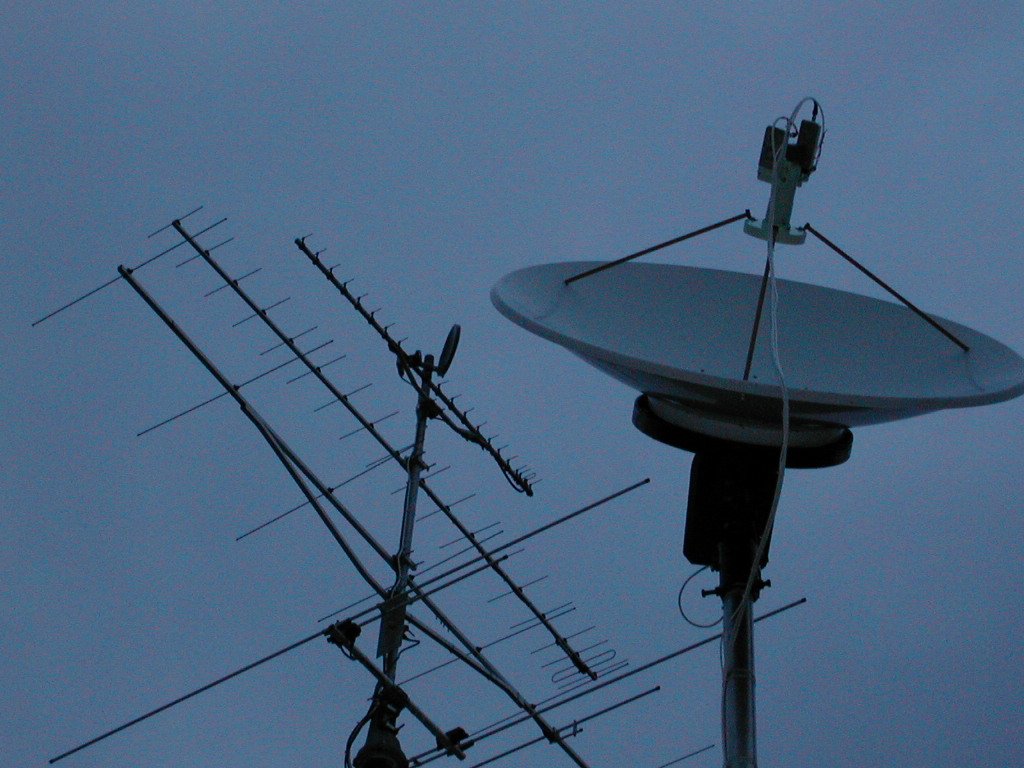

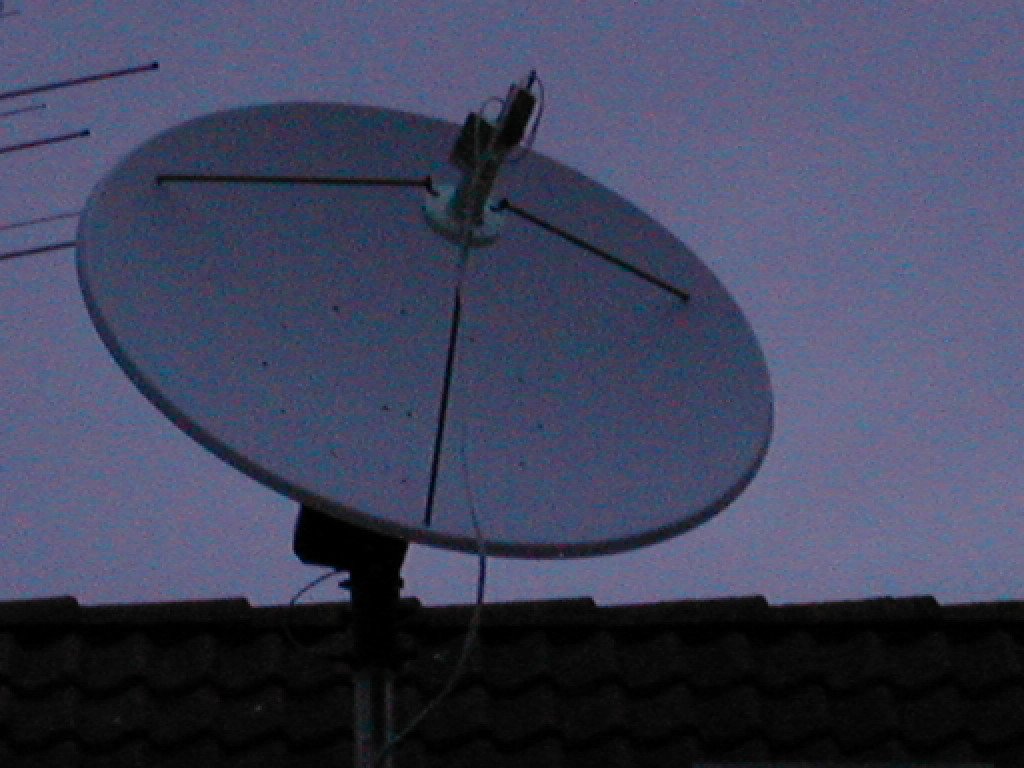

Ik heb mijn Corotor jarenlang op een Triax 1.40 mtr gehad en was daar in het analoge tijdperk dik tevreden mee.

Zelfs een keer een Gorizont uitzending ontvangen op 80 graden oost! Analoog uiteraard. En dat is het probleem met oudere hardware.

De LO,s zijn te onstabiel voor digitale uitzendingen.

Maar die tijd was ook voor mij toen de tijd zo leuk, dat ik mijn Echostar 7000HD nog steeds op een droge plek bewaar

Mijn Topper toen de tijd

[MrDish]

Interressant stukje leesvoer.

nog weer een vraag ,want bij mij gaat er nu een (Nieuwe) wereld open ,in mijn plaggen hut.

bij hoeveel Db heb je een Lock.

Mvg

[Drs. IJzerbout]

22 uren geleden, MrDish zei:

is die ook apart te bedienen met 5 VDc.

en zo ja hoe .

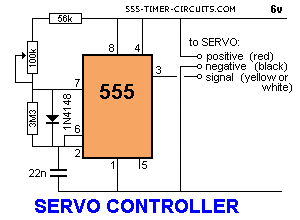

Je hebt hier een servo sturing voor nodig. Is zelf te maken met bijvoorbeeld een NE555 IC-tje.

Het genereert een pulstrein.

Hier het schema.

Een handige Harry zet het zo in elkaar.
