Enige tijd geleden heb ik via een Duitse verkoopsite een Newtec Up/Down lnb  met skew-motor van een automatisch schotel gekocht .

Alleen die skew mogelijkheid had mijn interesse , om er een normale KU lnb in te zetten .

De lnb was dusdanig van vorm en gewicht dat er bovenop een contra gewicht geplaatst was om het voor de kleine servomotor makkelijker te maken

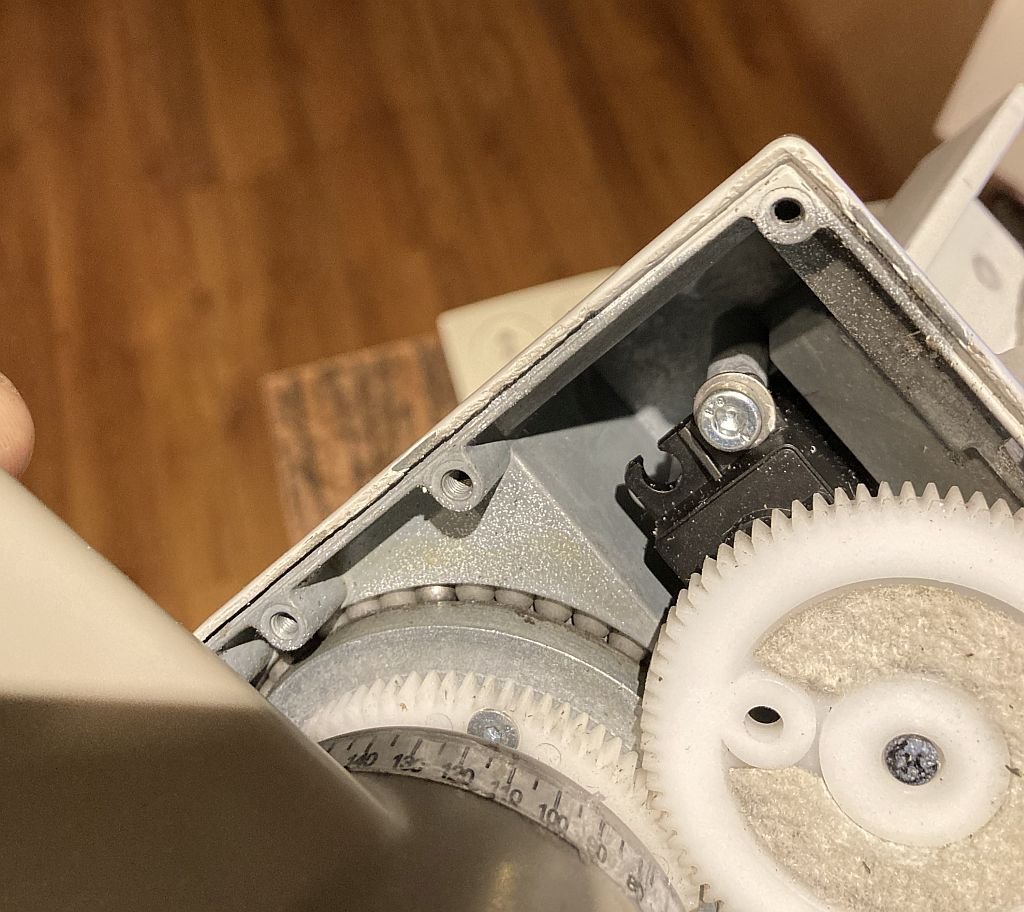

Na opening van de motorbehuizing waren de servomotor , tandwielen en hoofdlagering zichtbaar .






Op het servo tandwiel zit een vilt-rand welke het deksel drukt , waarschijnlijk gedacht als een soort houd-rem om ongewild draaien te voorkomen .

De servomotor is hetzelfde type als in gebruik bij RC  auto's , boten en vliegtuigen en kon gedraaid worden met een simpele servo-tester .

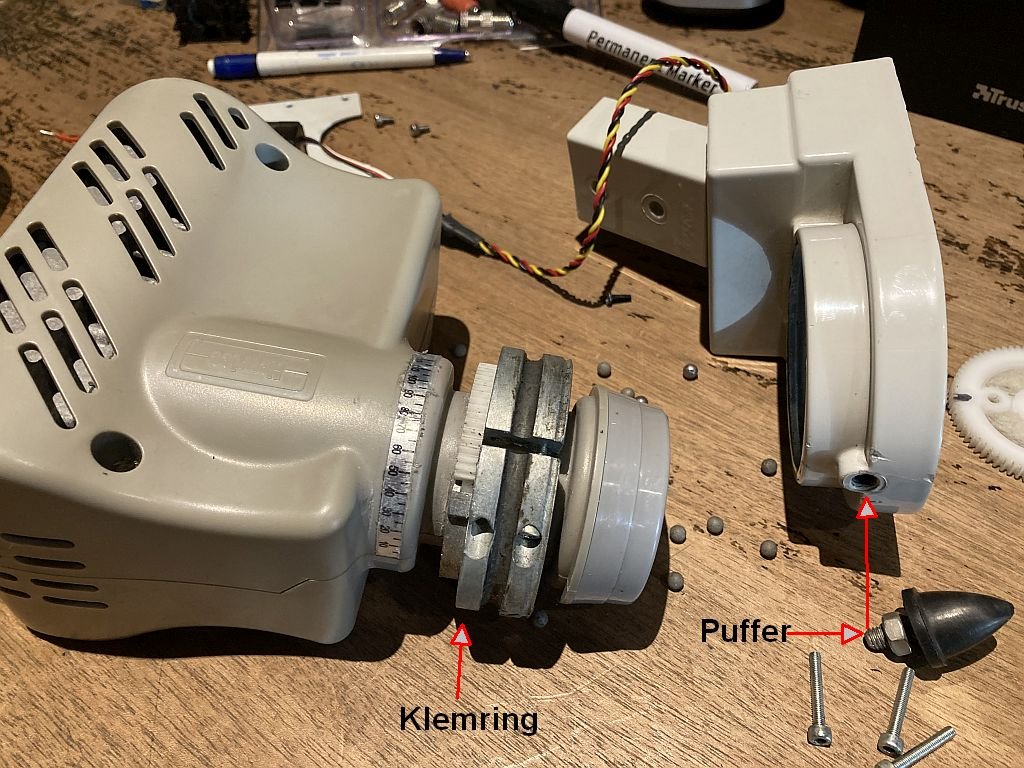

Door de schroef met de rubber stootdop te verwijderen is het mogelijk om de kogels van de lagering door dat boutgat te laten vallen waardoor de lnb uit het motorhuis is te halen .




De opening waar de kop van de lnb doorheen moet , is 60 mm , mijn plan was om er de Inverto Premium PLL lnb in te zetten ging daarmee niet door .

Zou wel kunnen  als ik de buitenrand van de kap er af zou snijden , echter toch maar eerst een AB lnb met lange nek erin gezet .

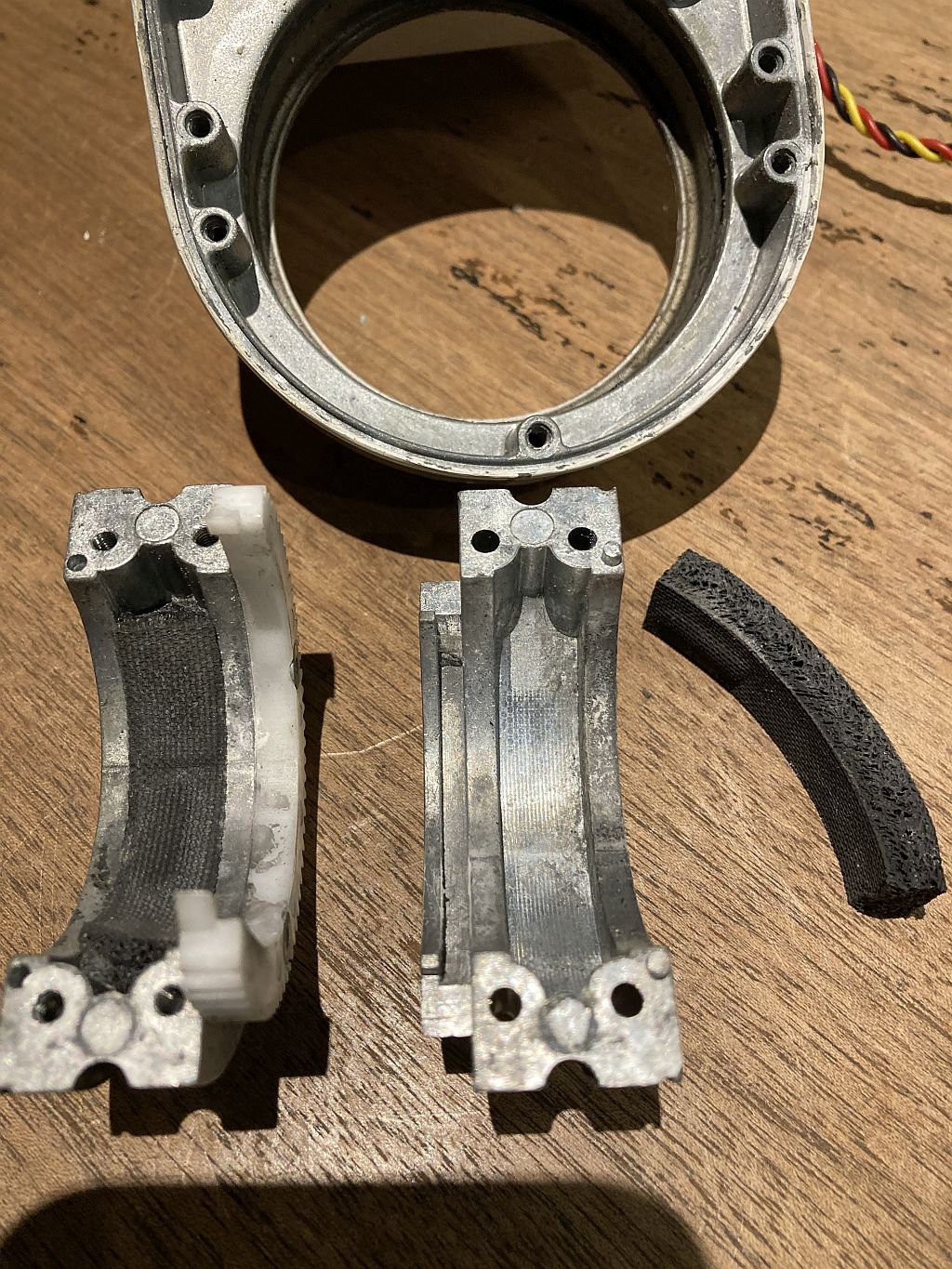

De klemring met tandrand was eenvoudig te demonteren , in beide helften zit een rubber strip voor goede klemming , zodanig dat verschuiven om e.v. te focussen , niet mogelijk is . Door die strips eruit te halen en maar in één helft een klein deel terug te zetten , is de lnb met enige moeite naar voor en achter te schuiven .

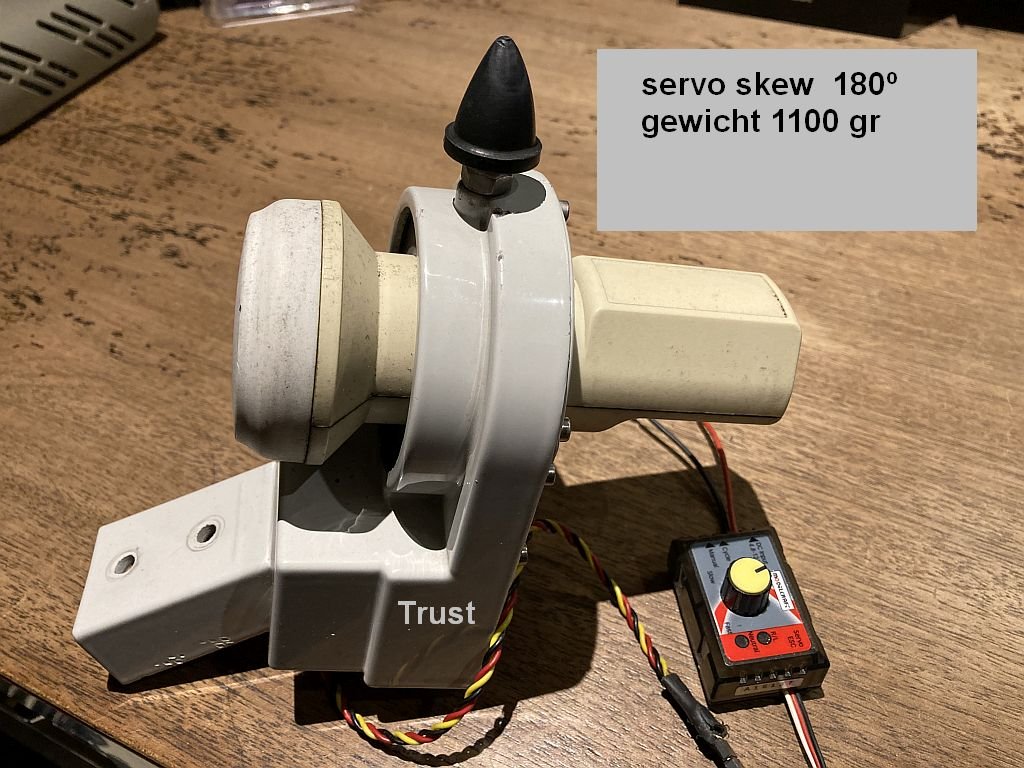

Na alles weer in elkaar te hebben gezet , deze unit gewogen , weegt toch nog 1100 gr .

Er is een skew bereik van 180º






Voorlopig nog geen idee op welke schotel te gebruiken .



Edited by trust
merknaam Newtec lnb toegevoegd
  • Like 4

Het verschil tussen theorie en praktijk is mijn uitdaging .
Octagon SF8008 4K   C-Tech HD 5000-C+ (Dr.HD F16)
120cm DeltaStar Gregorian van het dak en Te Koop met 36 Volt  RM120 H2H Rotor Usals bestuurd + elevatie control

1.8 m ChannelMaster Offset in tuin 53º E - 45º W Jaeger SMR 1224 Usals met 5 Lnb wisselaar 2x Ka - Ku - C band Lin / Circ

Link to post
Share on other sites

Hoowla , knap gedaan 🙂

Jij bent dan ook een echte technieker 🙂

  • Like 1

C o o kie M o nster

C U L'8'R WEIRDOGAToRS



I was born once , as an invasion of the bodysnatchers ,

but the doctor did get a brain-attack !! my name:



breedbandwurger 1967



casa CM: FTA DVB-S & FTA DVB-S2

Link to post
Share on other sites
  • V.I.P.
Posted (edited)

Beste Trust



Interessant om eens te zien hoe hoe dat van binnen werkt. Bedankt voor de beschrijving.
Je hebt nu een gemotoriseerde skew gekocht met een contragewicht.

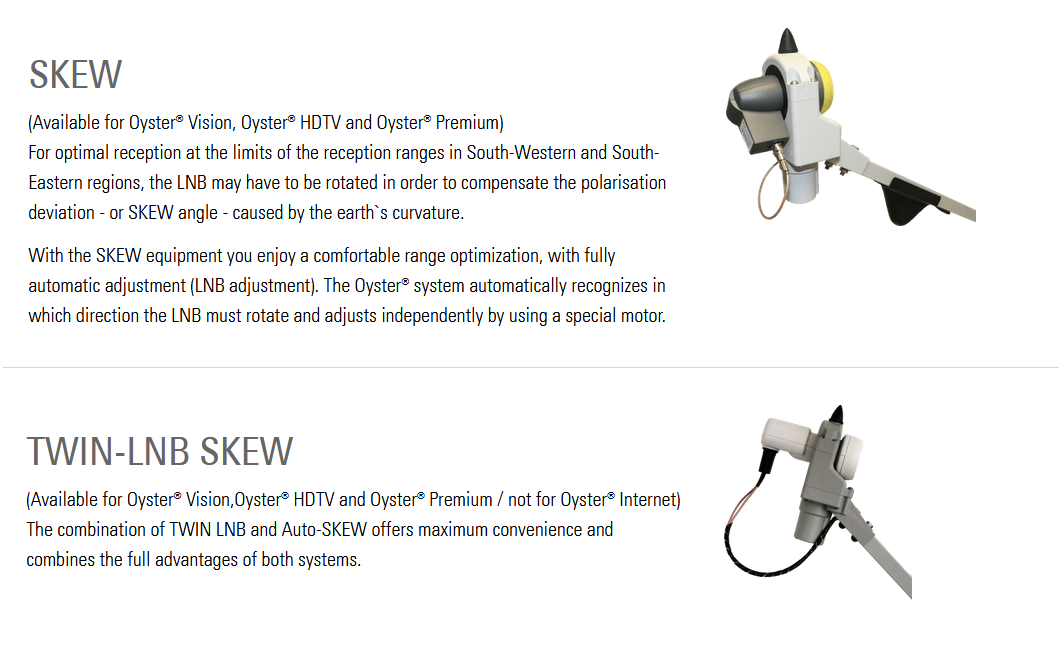

Een bekende fabrikant "Ten Haaft" van de automatische schotels voor campers e.d. van het merk Oyster, heeft ook een  gemotoriseerde skew-aandrijving. Die heeft geen contragewicht en zal daardoor minder wegen.
