Echostar SR-5500

[NTV]

Hallo aan een ieder,



Ik ben op zoek naar een handleiding van een analoge Echostar SR-5500 ontvanger.

Wie o wie kan mij hier aan helpen ?

Ik wil namelijk nieuwe frequenties programmeren en krijg dit niet voor elkaar :-(



Alvast bedankt.



Groet Gert-Jan

[Terradon]

Hoi op welke satelliet wil je gaan scannen dan?

Is nog maar erg weinig analoog te vinden misschien is dat je probleem wel.





Groetjes...................

[NTV]

Hallo Terradon,



Ik gebruik de ontvanger niet om naar de satellieten te kijken. In plaats daarvan gebruik ik hem om naar

amateur TV te kijken. De frequenties hievan zijn van ca. 1250 tot zon'n 1290 MHz. Dus zonder de LNB.



Vandaar...



Groet

[Terradon]

Hoi Gert-Jan,



Leuk ben daar ook ooit eens mee bezig geweest, meende dat je destijds een oude lnb moest ombouwen en een schotel op 90 graden moest zetten en richten op een repeater, hier was dat meen ik Groningen.



Ook hadden de amateurs toen een transponder geregeld op Eutelsat 16 oost daar keek ik regelmatig naar.



Heb jou een pm gestuurd en ga ff verder speuren naar een manual.



Groetjes..........................

[Sverige]

Ik heb hier e.e.a gevonden...





It's now possible to enter the video frequency directly, making use of the numerical keys on the remote. Only frequencies in the band actually used are accepted as valid frequencies.

Values outside these ranges result in an 'invalid entry' error message. The receiver ditstincts video frequencies from direct entry codes by the first digit. Because of this the direct entry code "recall video frequency" is now <52>



Dit stond op een apart blad als bijlage bij de manual die ik op zolder gevonden heb.

De SR 5500 was mijn eerste receiver...

[Sverige]

Valid frequencies are:



FSS band 10950 - 11750 MHz

DBS band 11700 - 12500 MHz

TEL band 12475 - 12750 MHz

C band 3400 - 4200 MHz



(dat was ik vergeten...)

30 maart 2013 aangepast door Sverige

[NTV]

Bedankt Sverige en Terradon,



Met het laatste kan ik denk ik wel iets mee. Ik ga het zo uitproberen.

Heb je toevallig ook de scans van de manual voor me ?

Nogmaals bedankt.



Groet Gert-Jan

[Sverige]

De hele manual?

[Sverige]

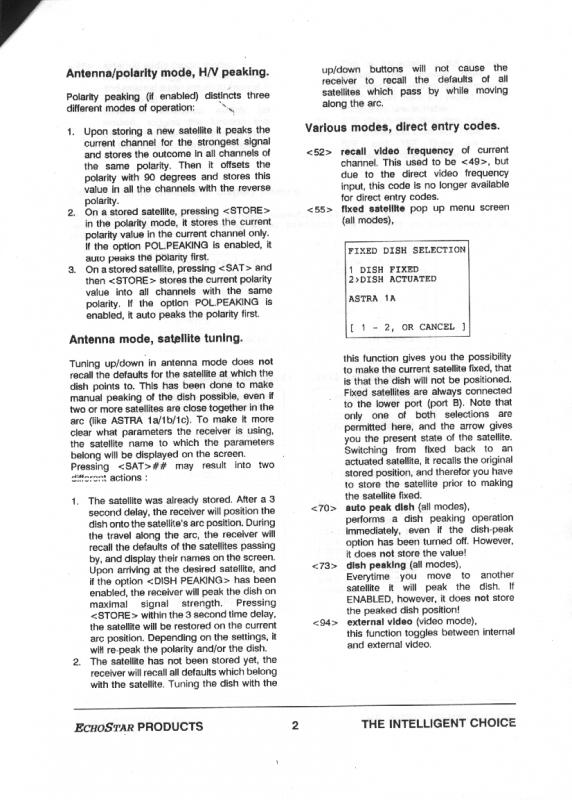

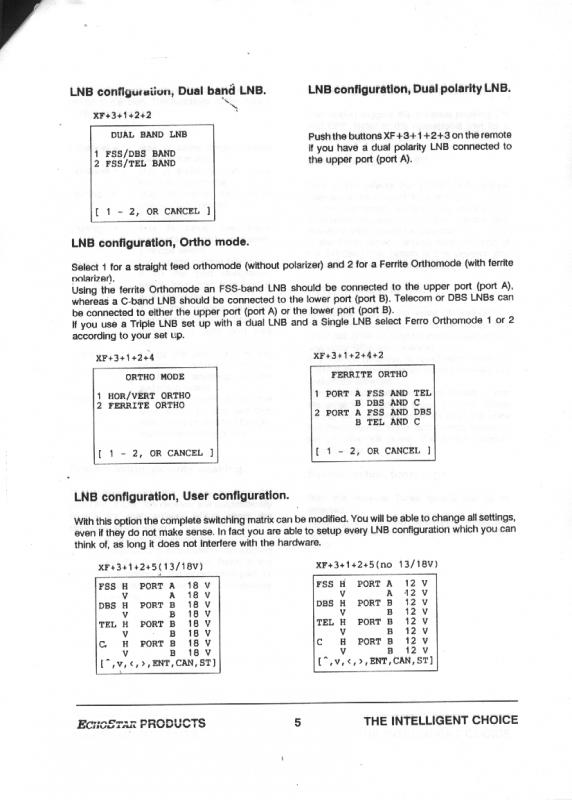

Dit is de aanvulling van de manual... waarschijnlijk het interesantste...



heb je meer nodig doe ik dat morgen wel



[Sverige]

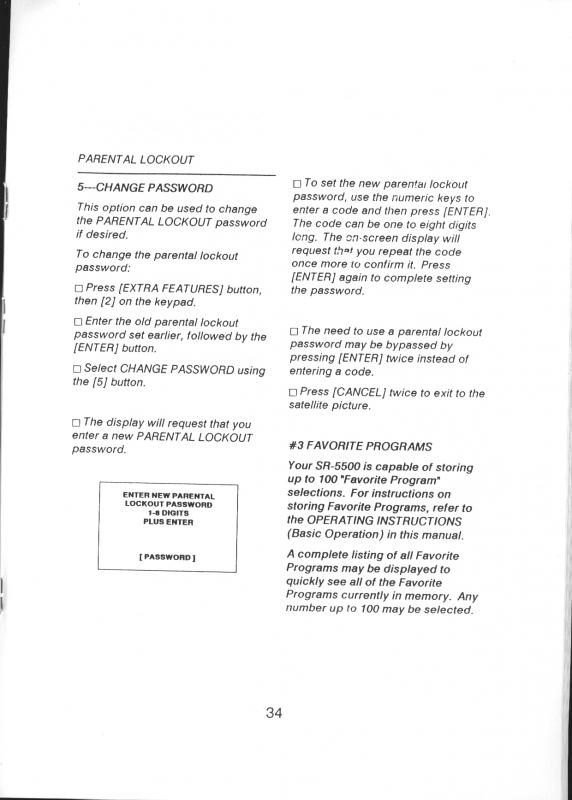

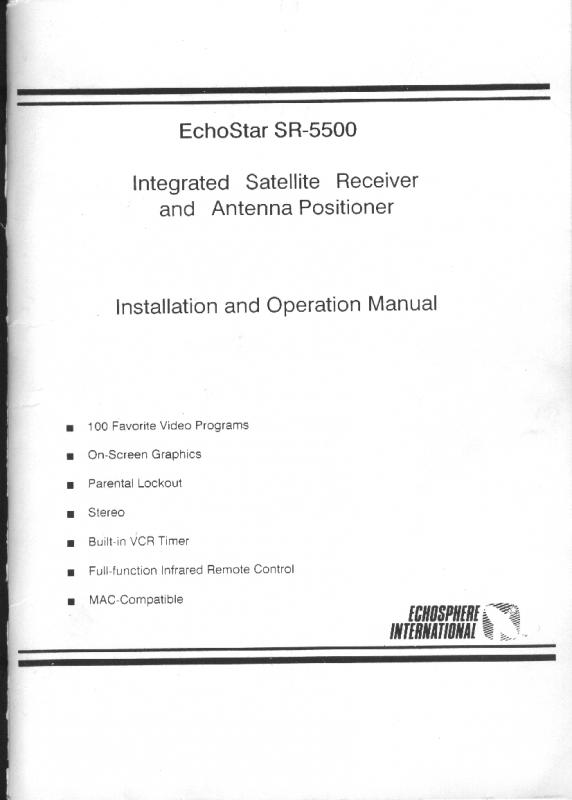

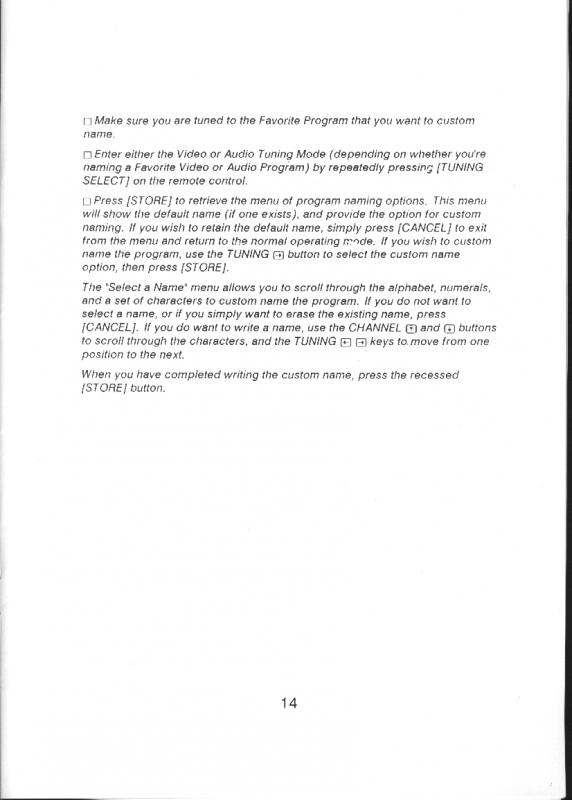

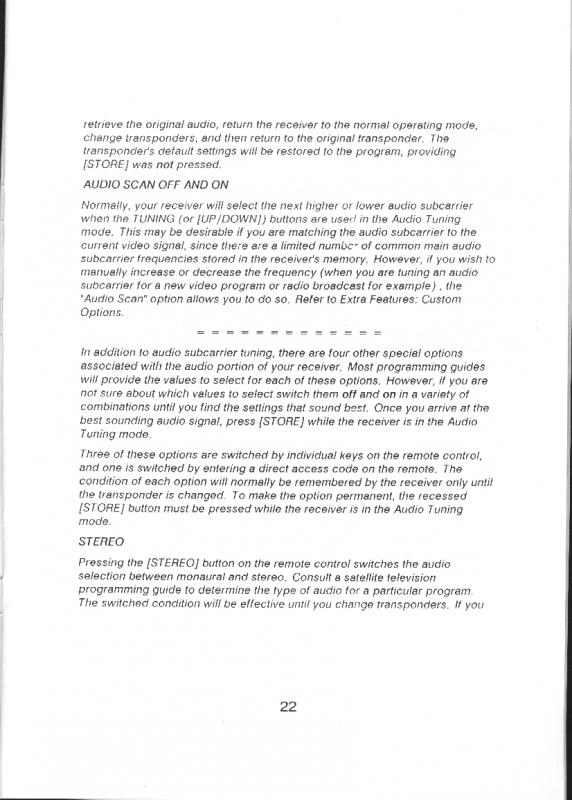

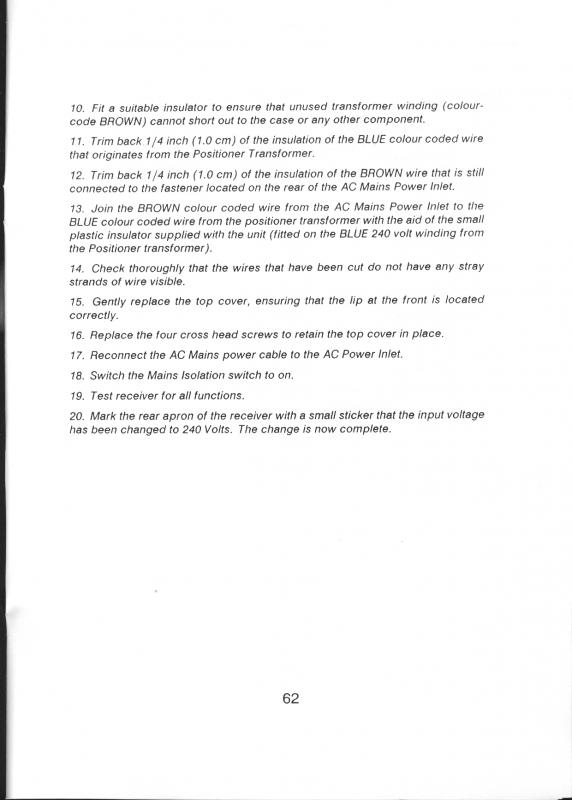

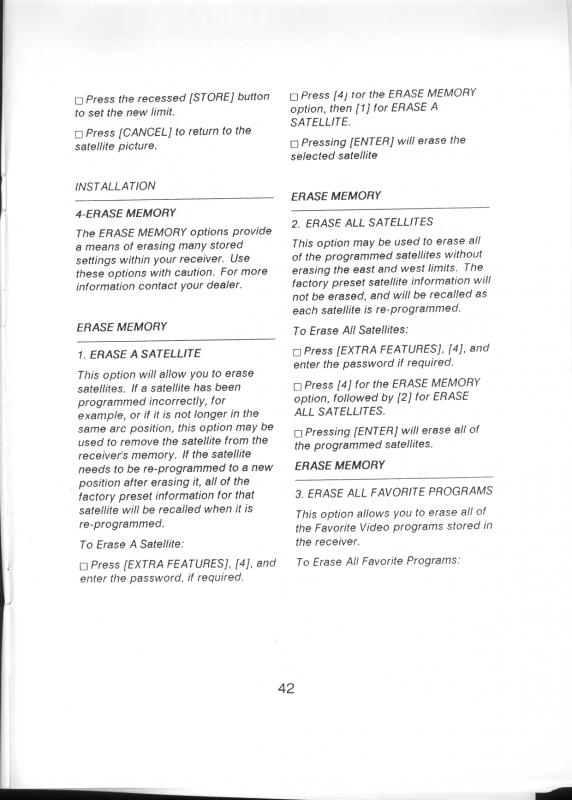

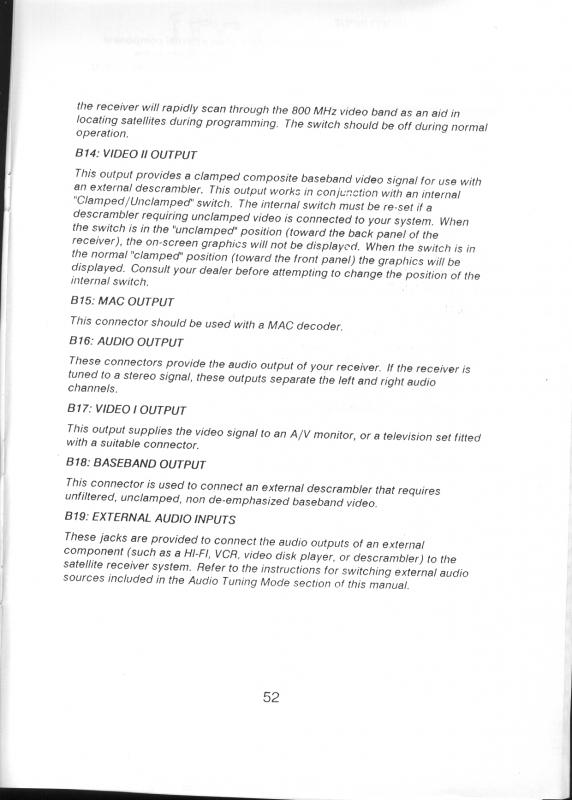

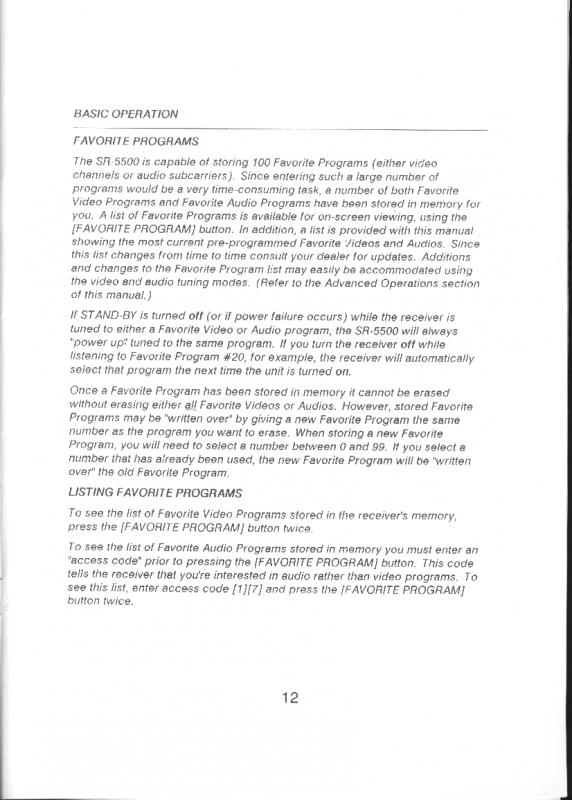

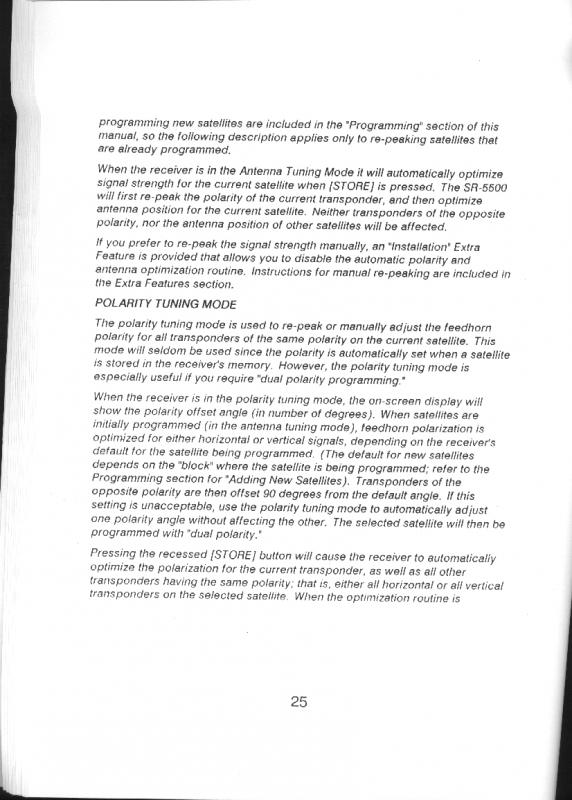

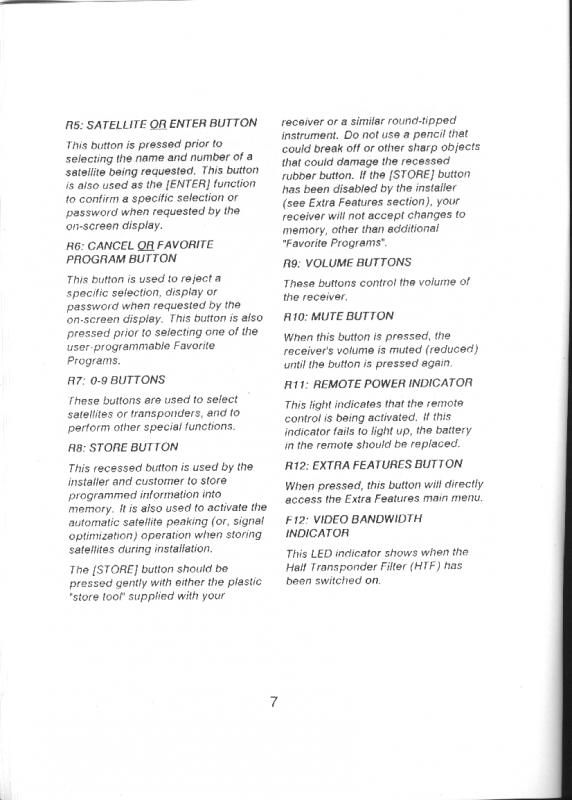

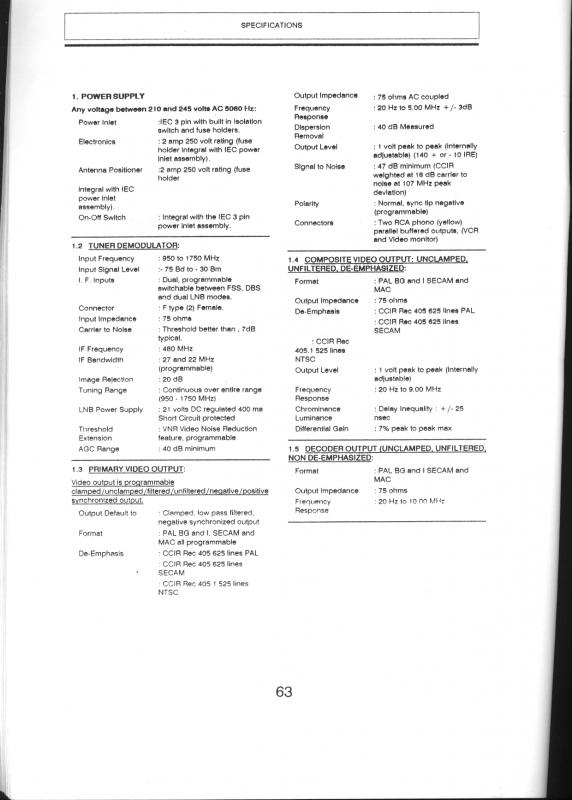

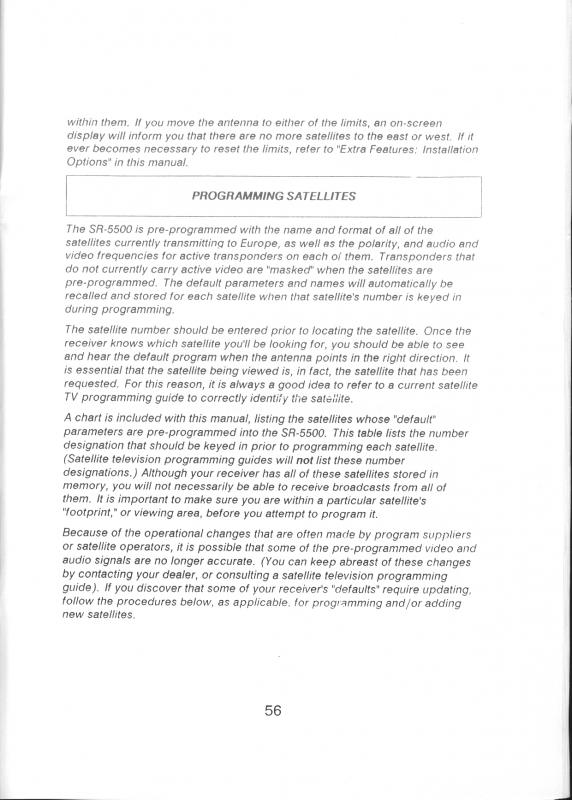

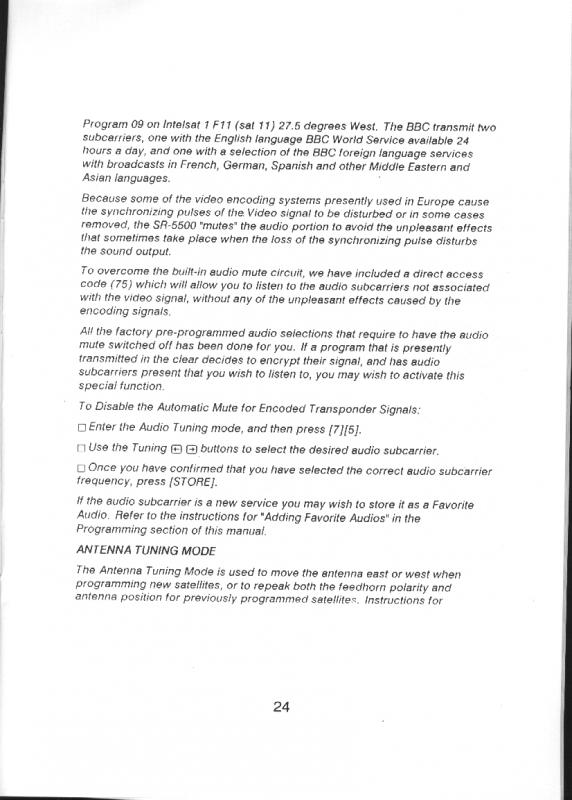

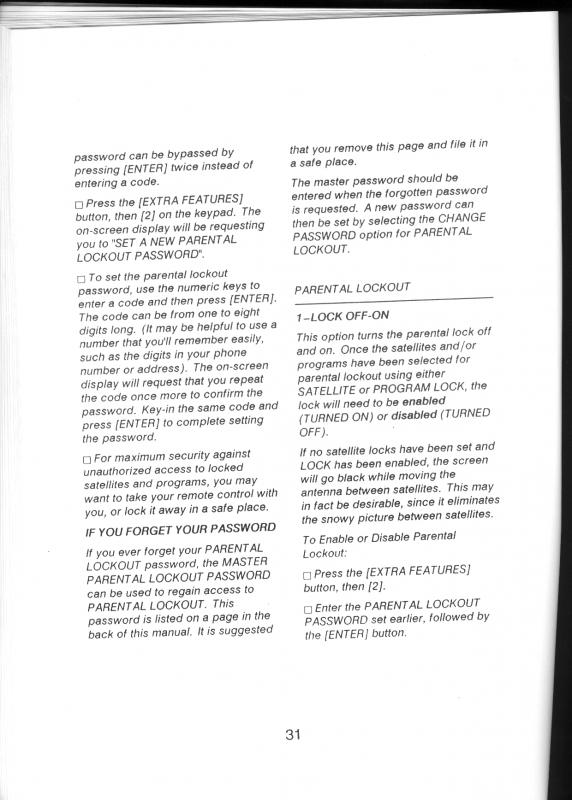

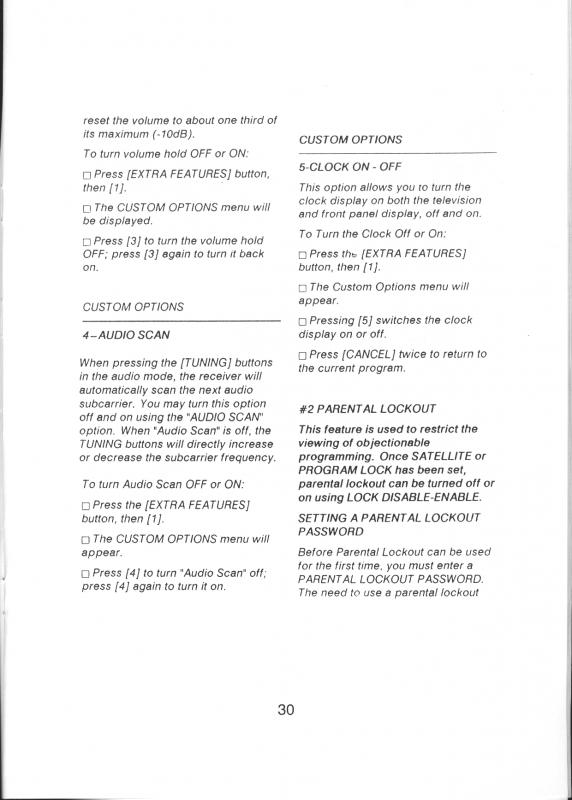

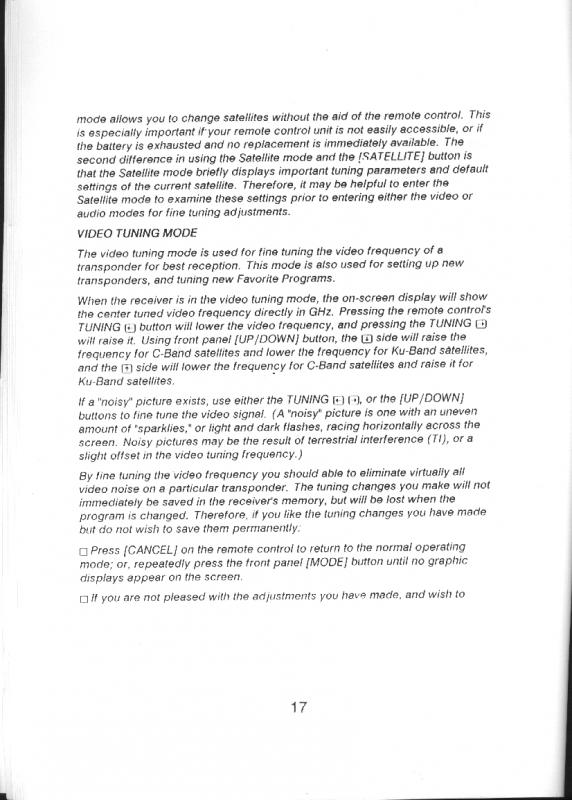

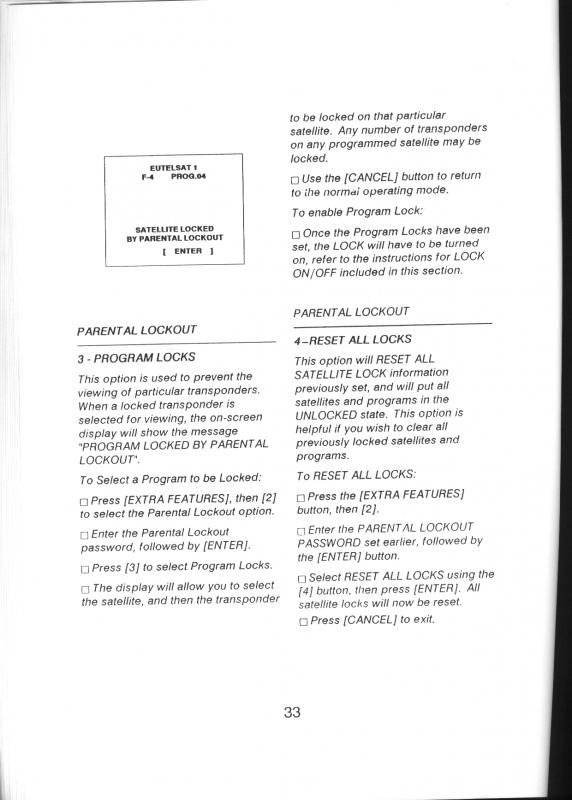

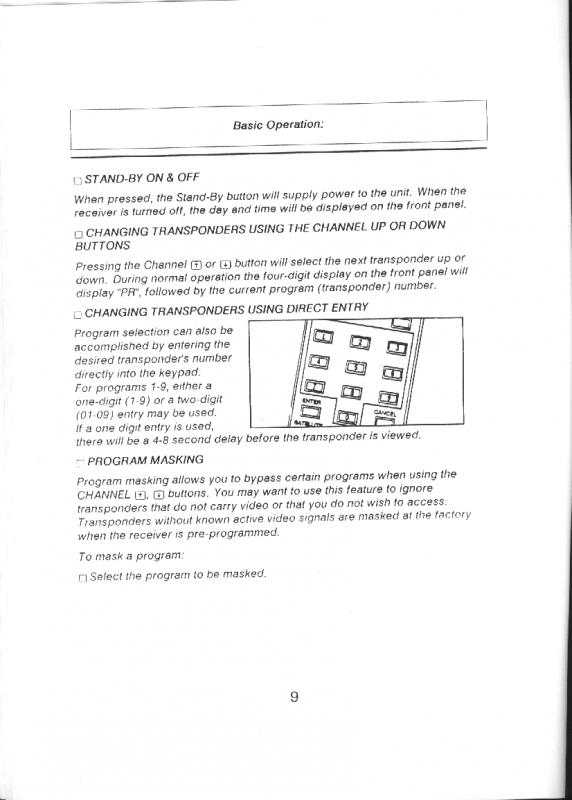

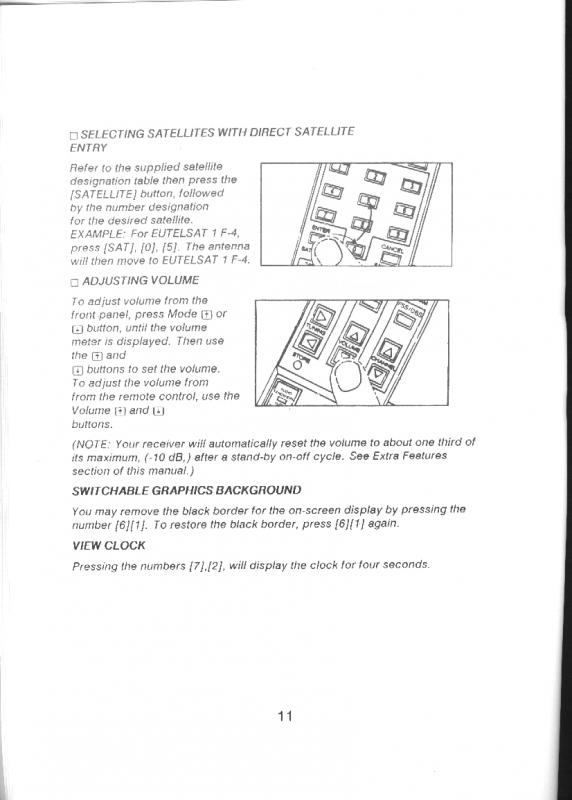

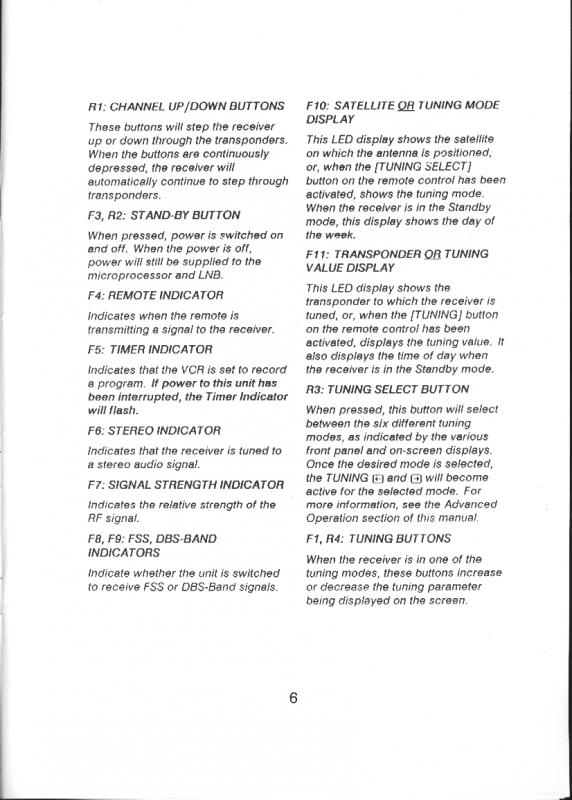

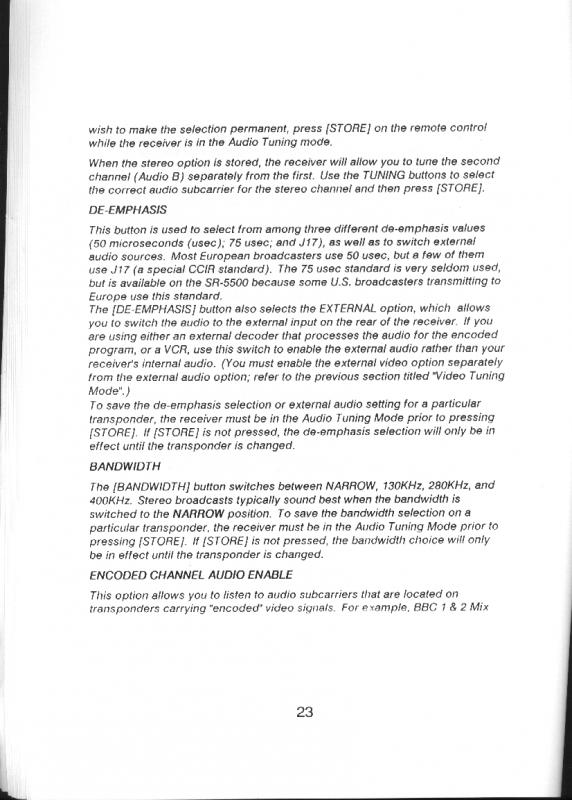

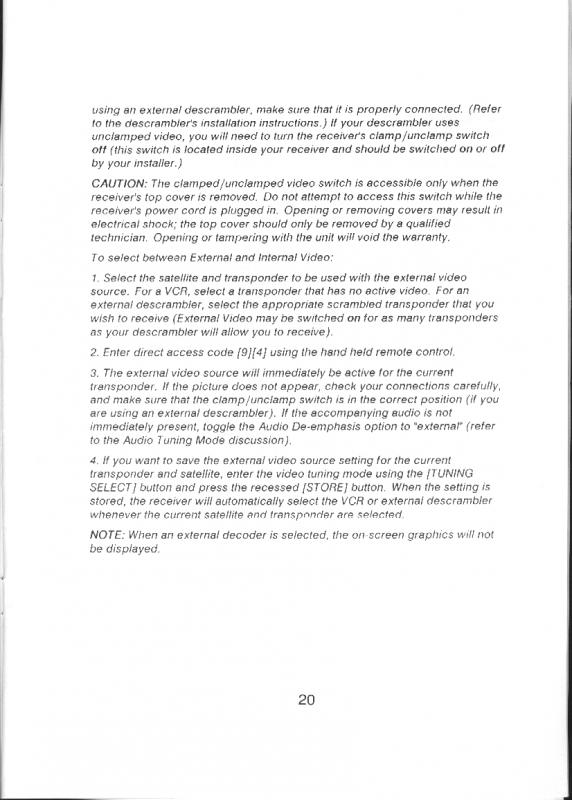

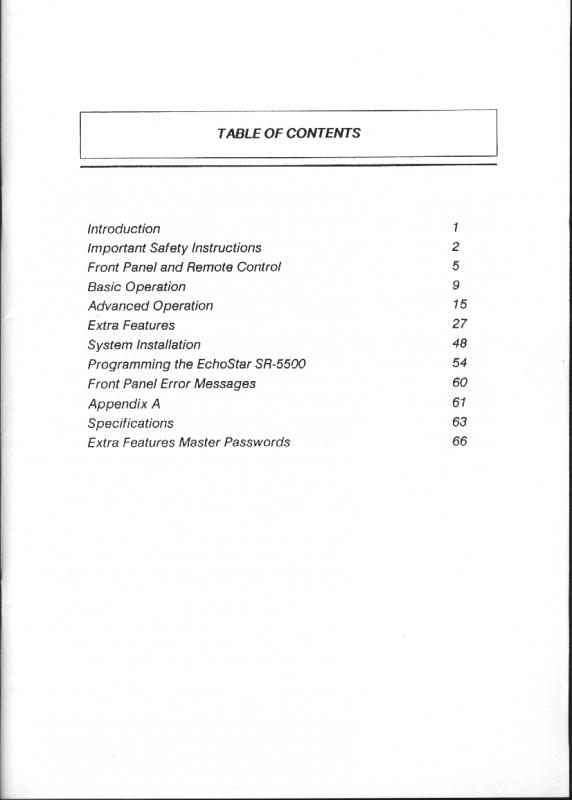

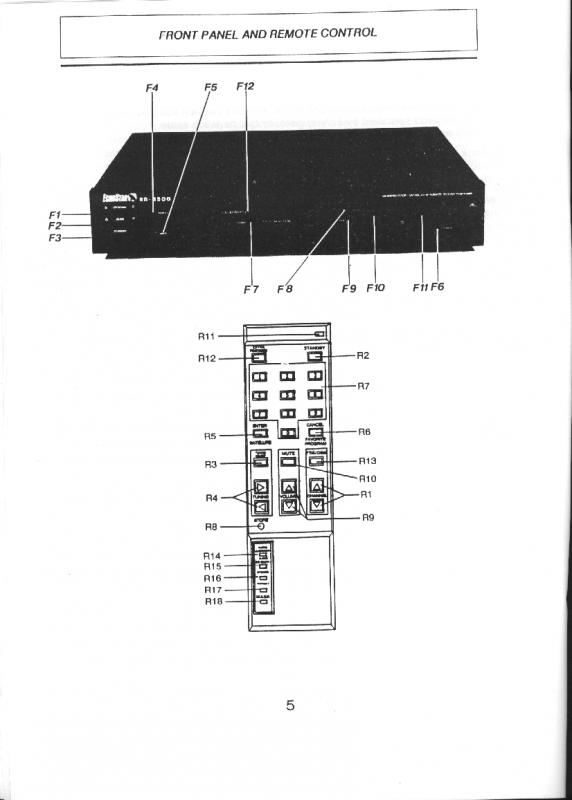

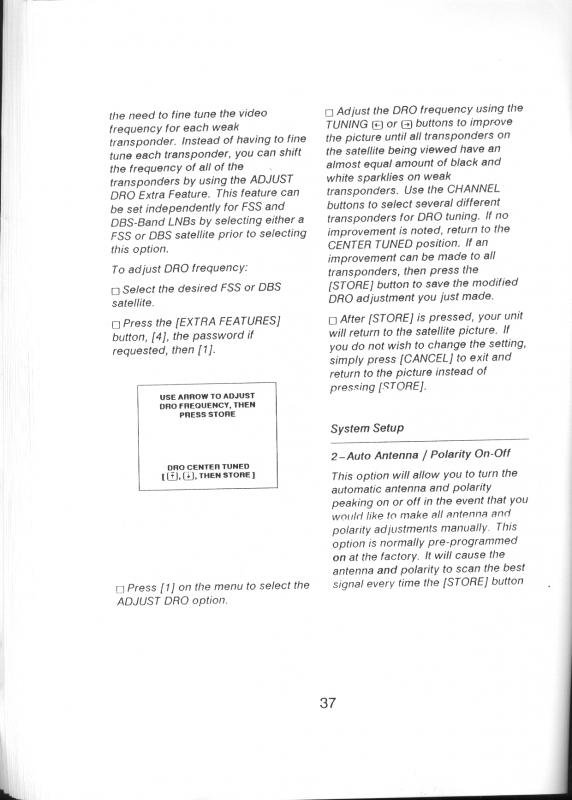

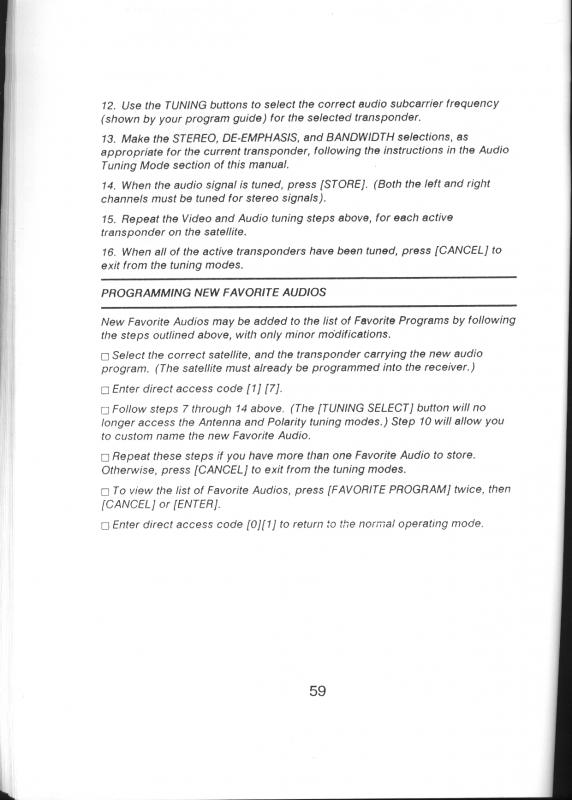

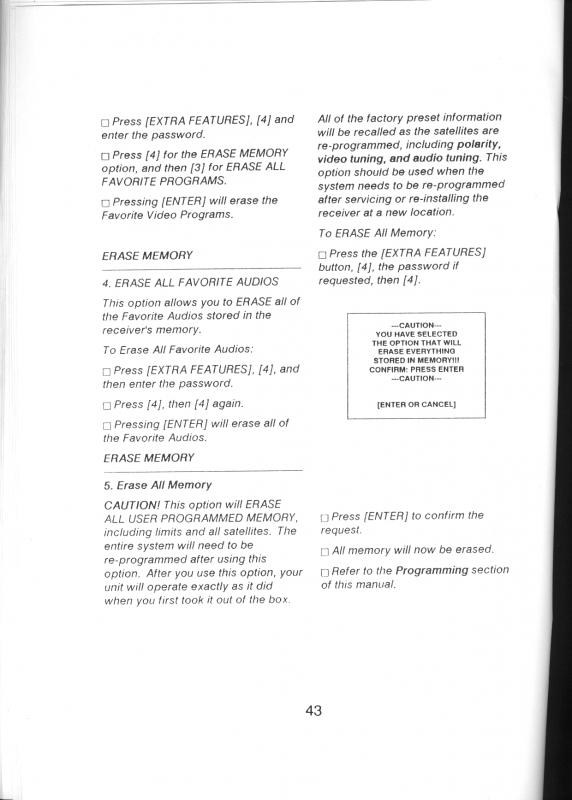

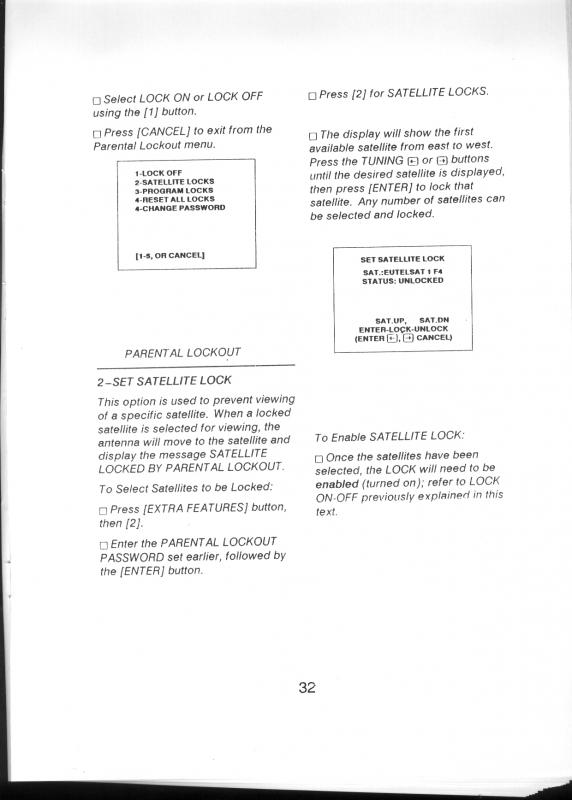

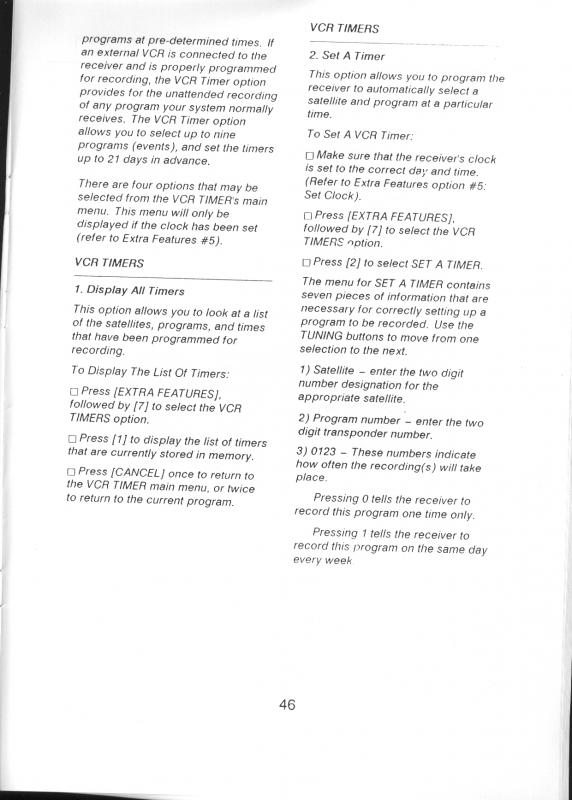

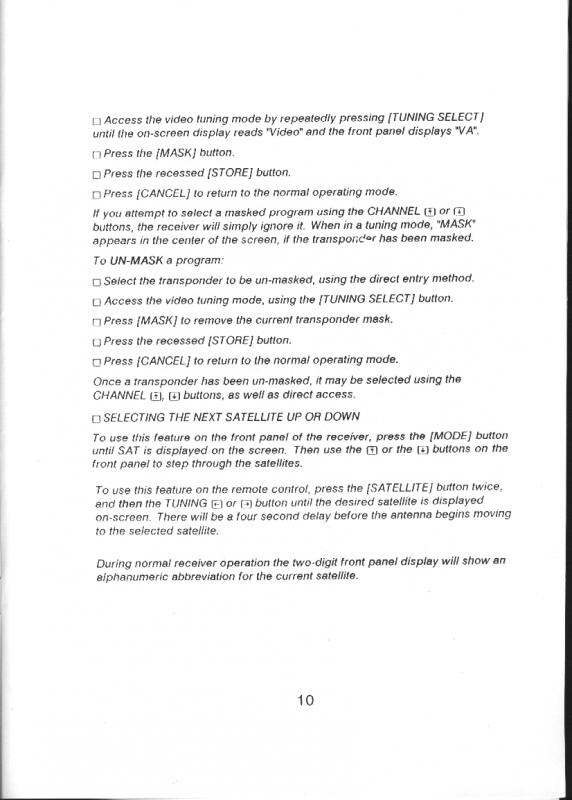

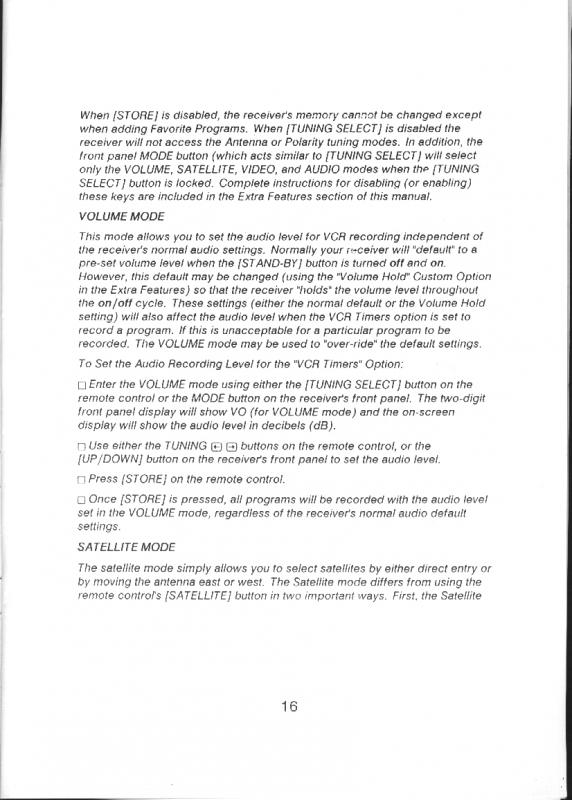

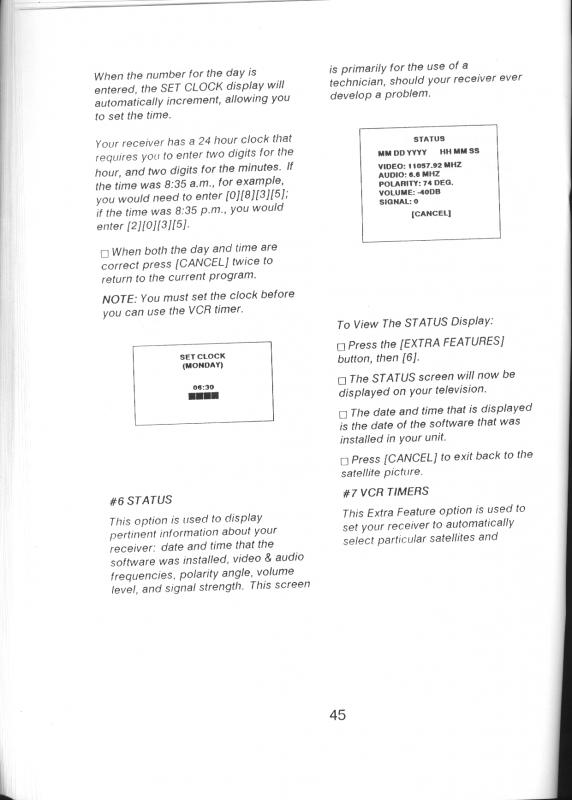

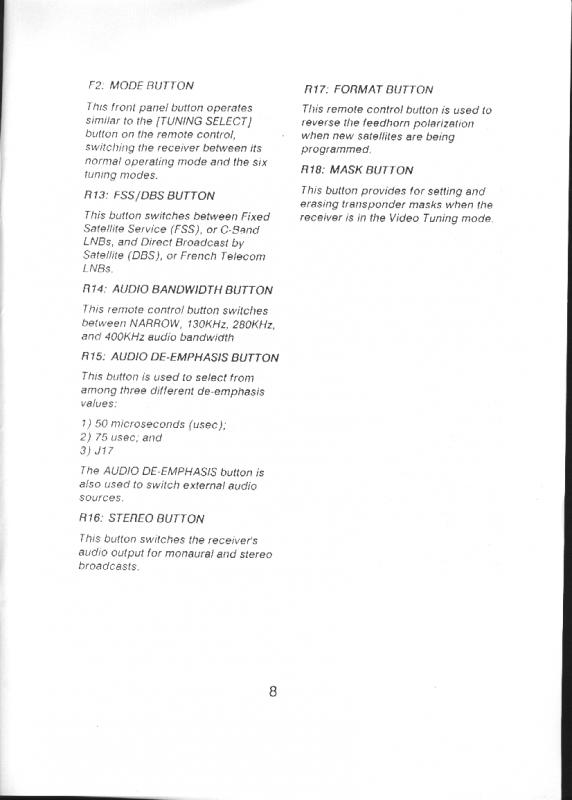

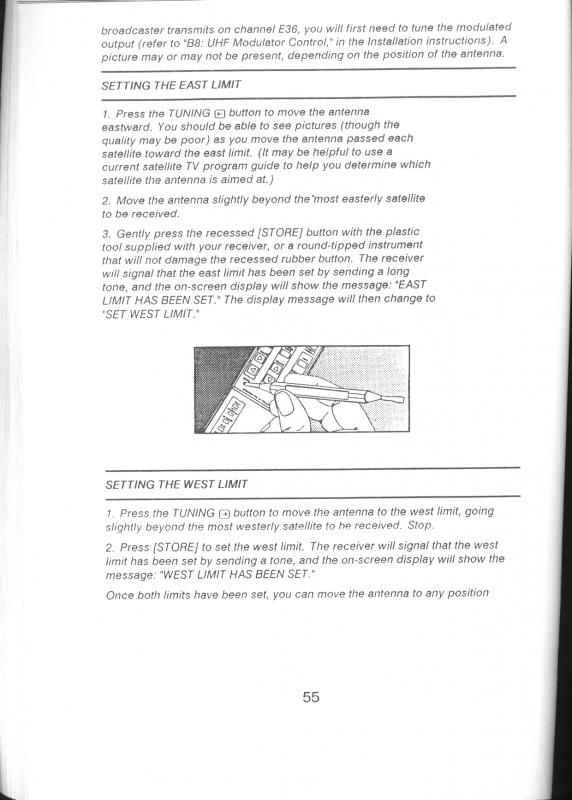

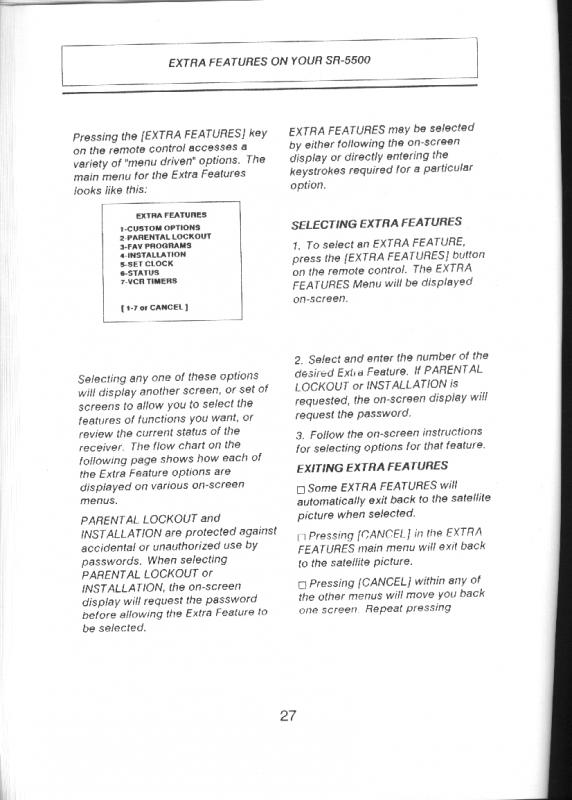

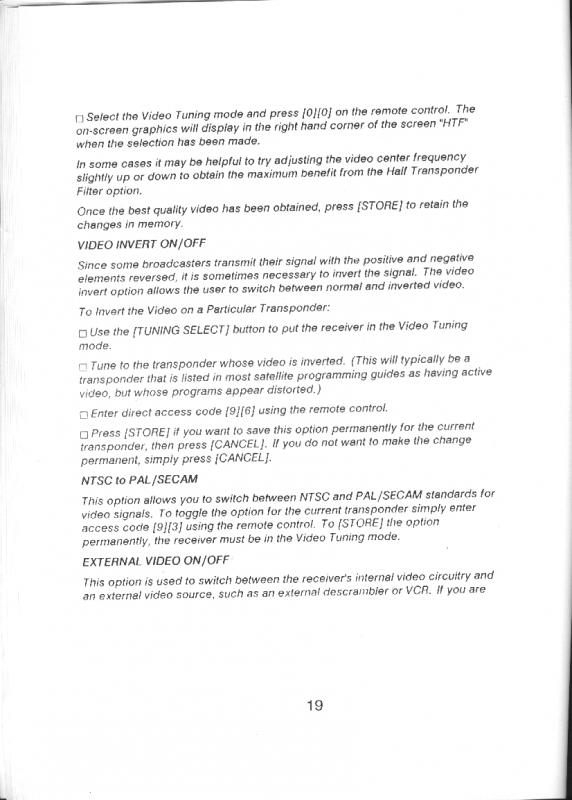

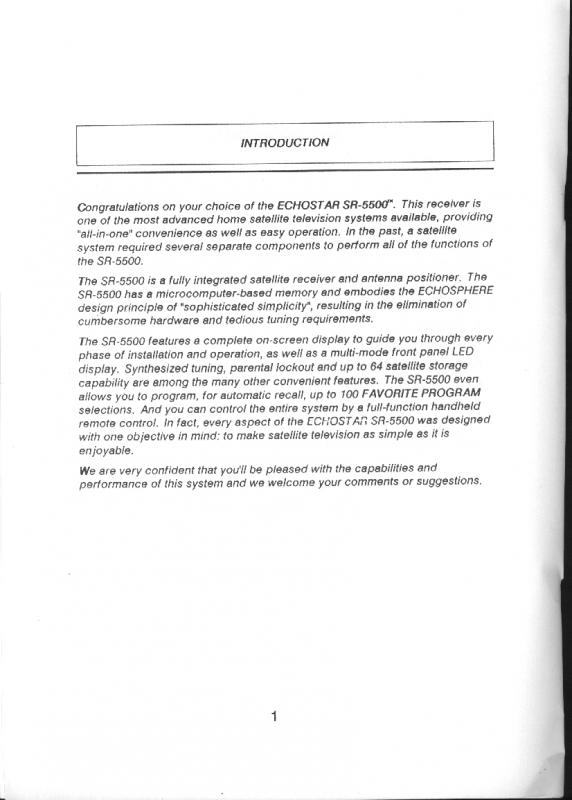

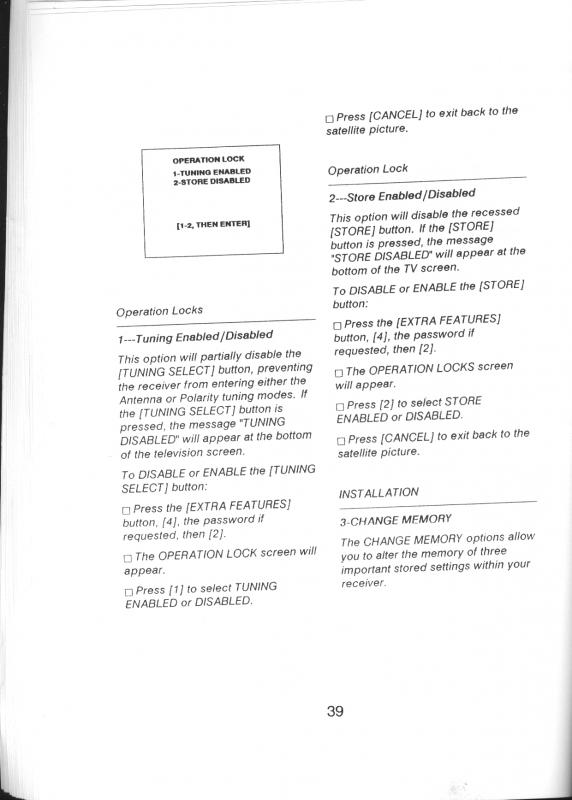

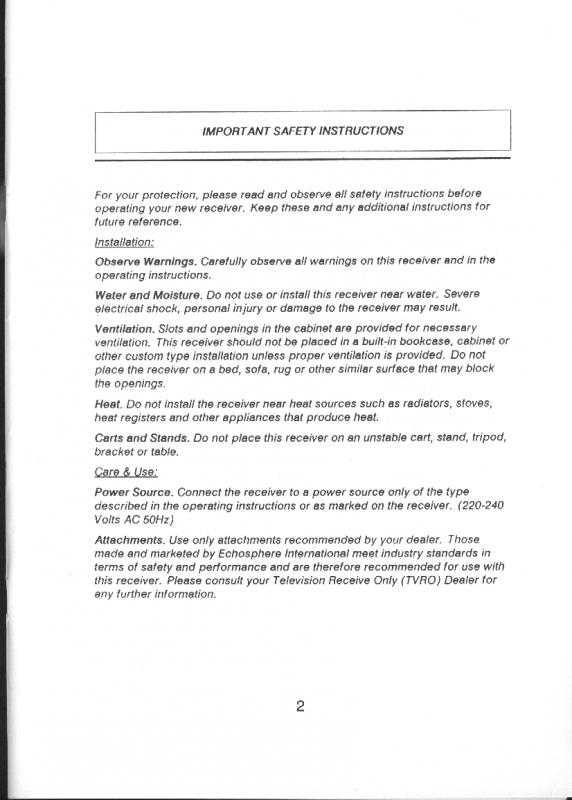

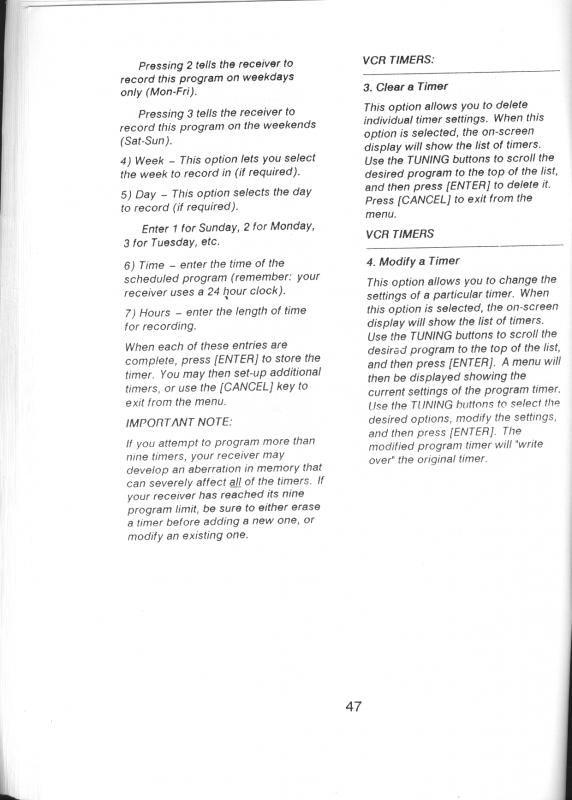

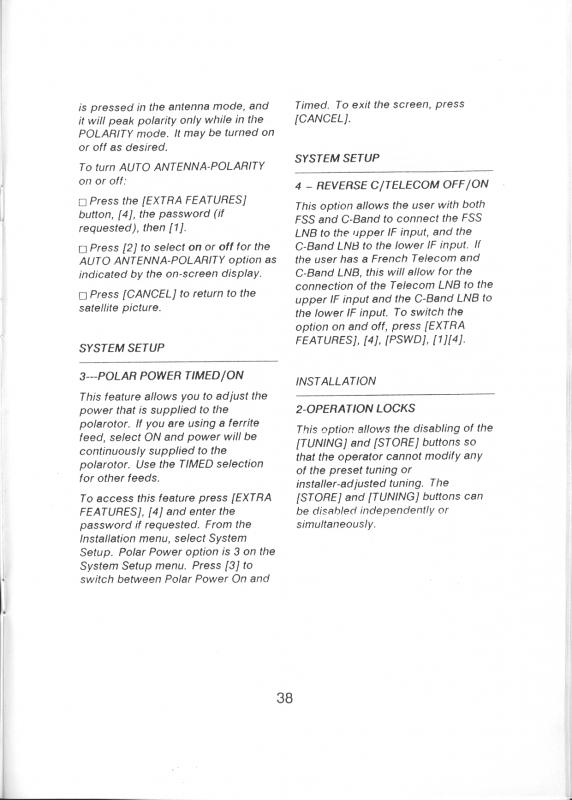

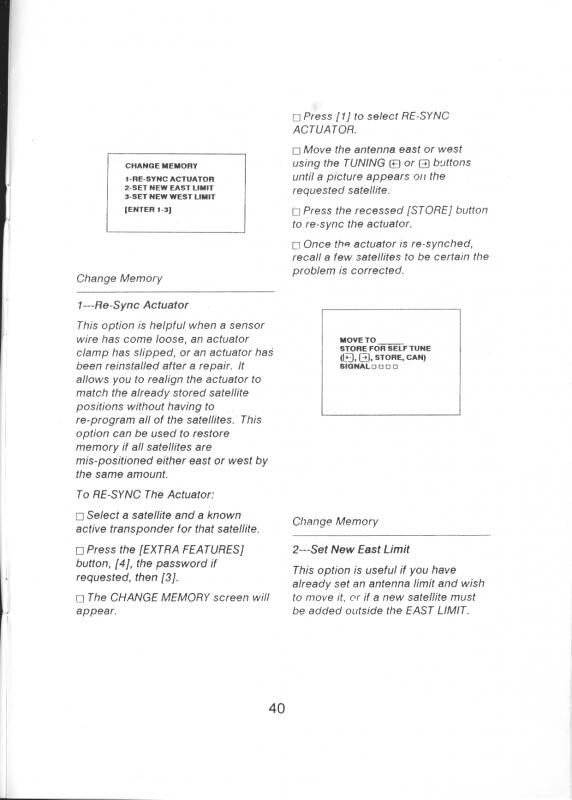

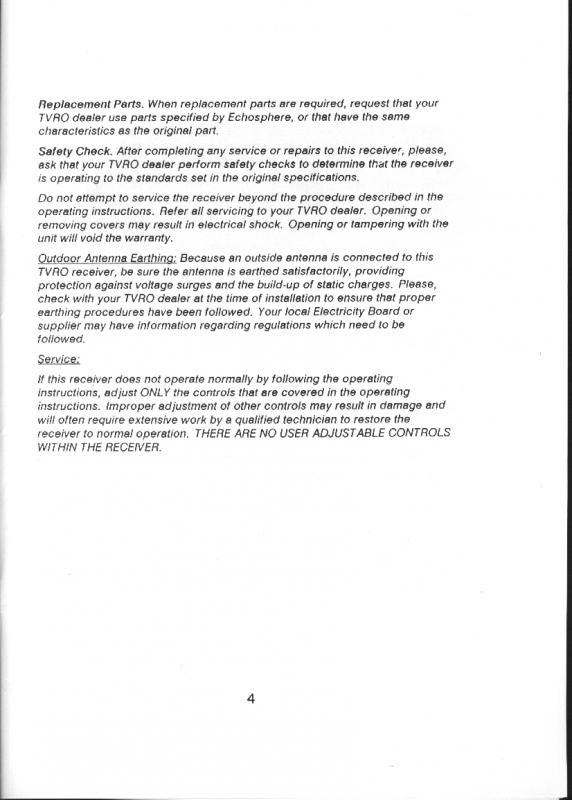

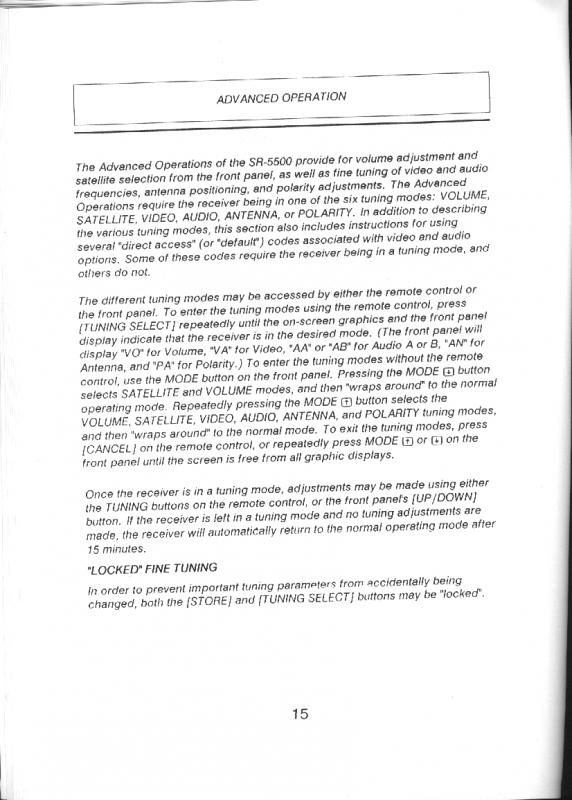

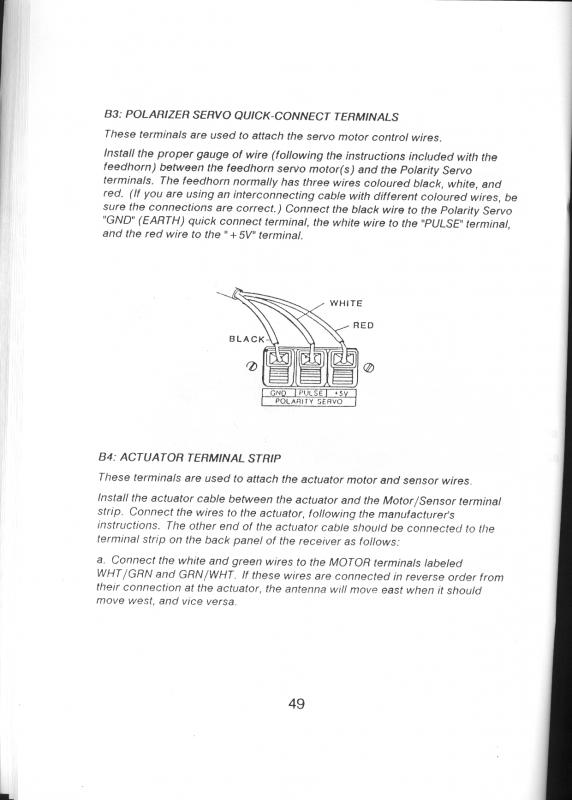

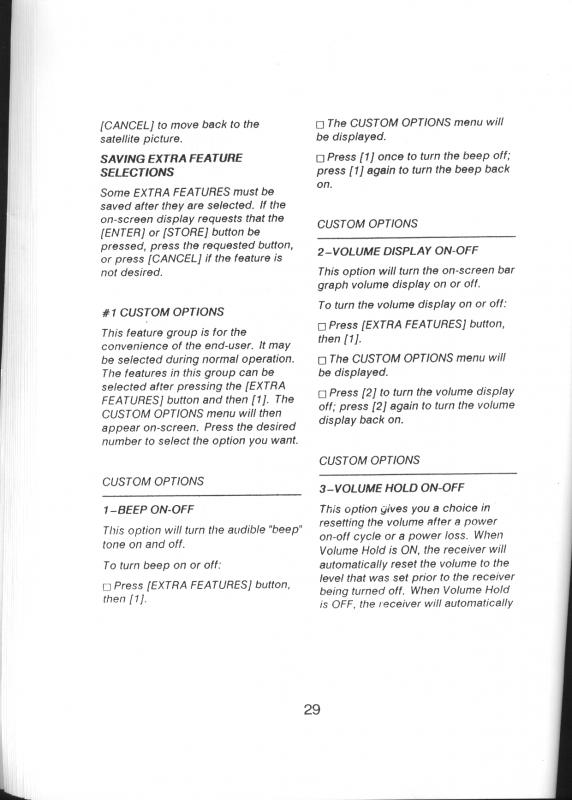

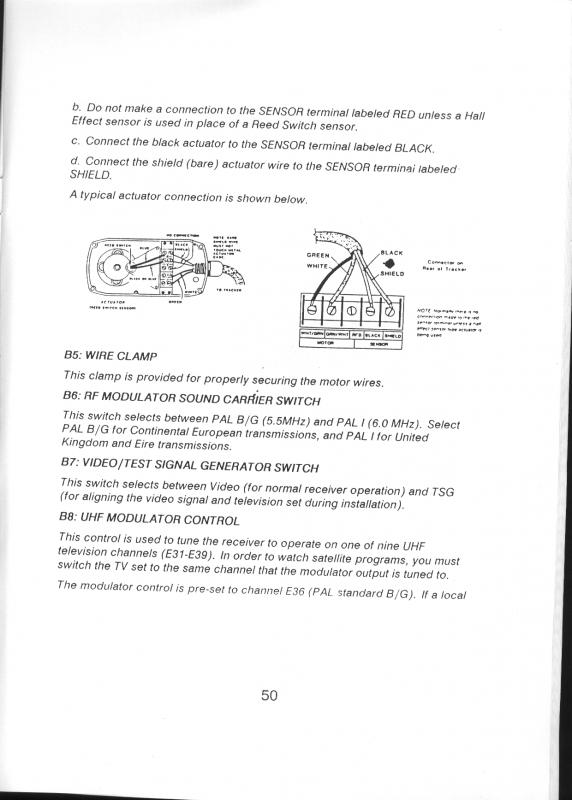

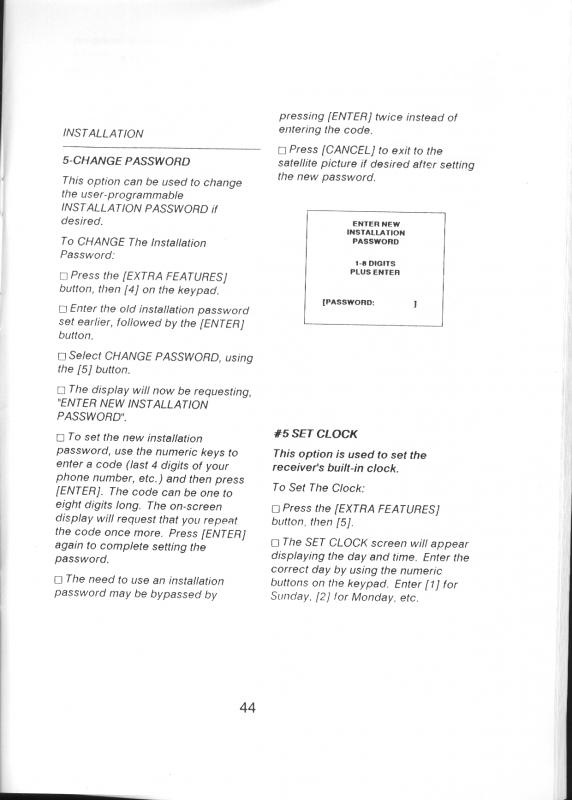

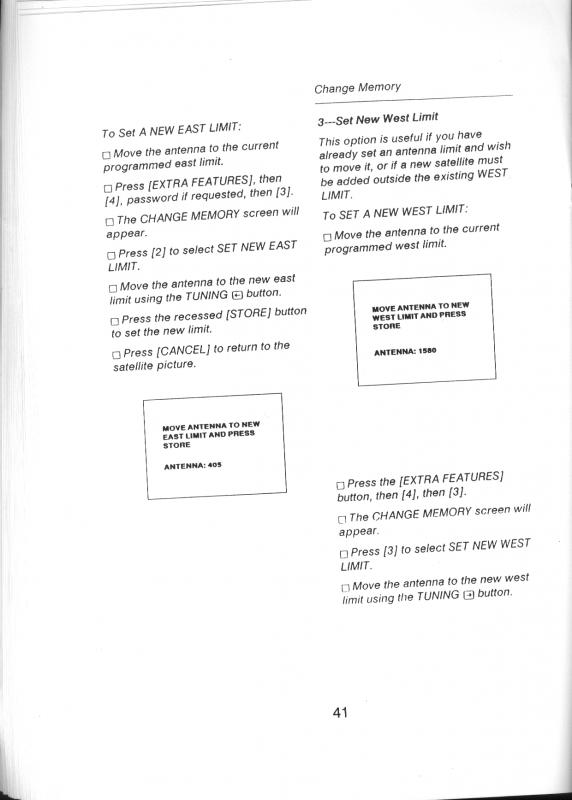

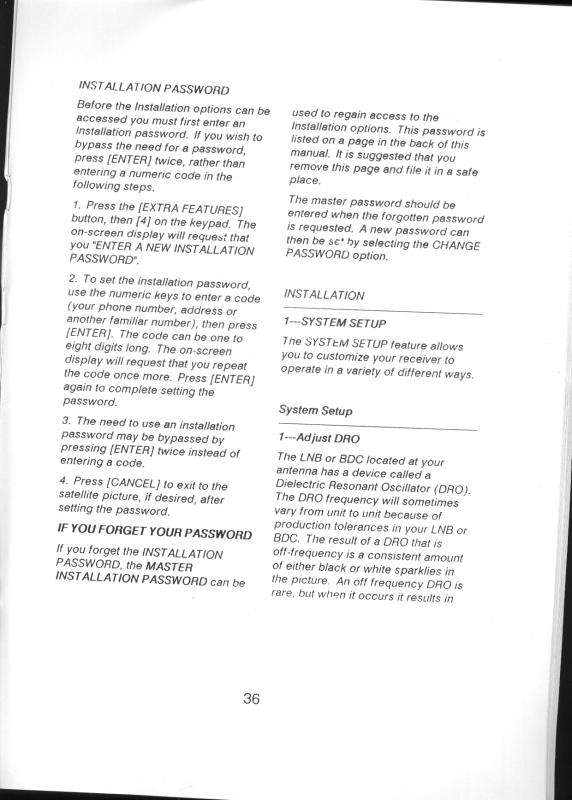

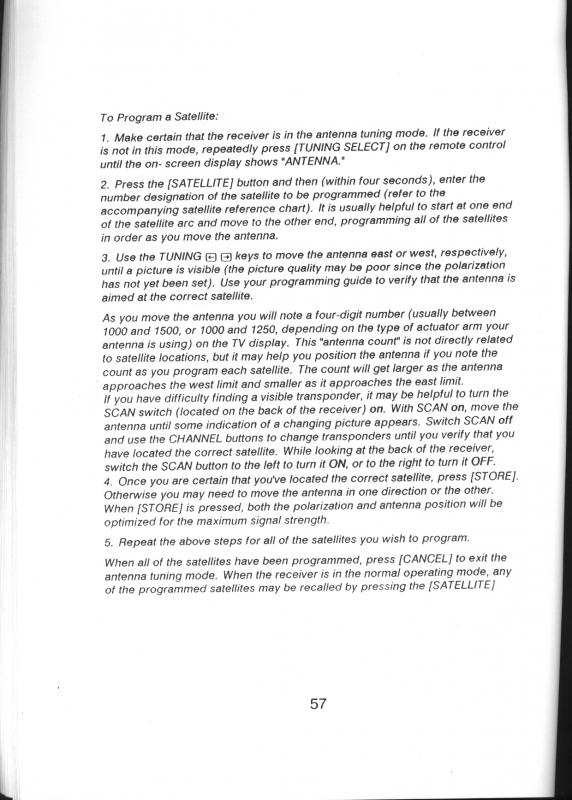

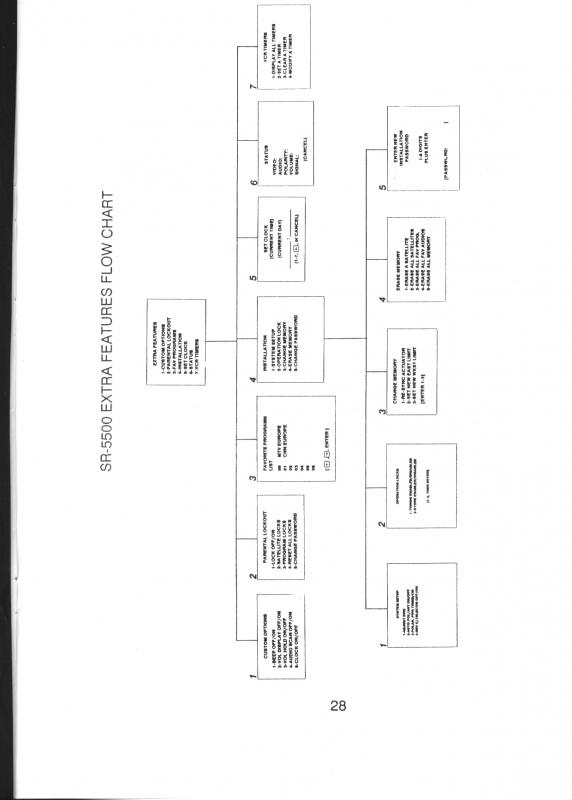

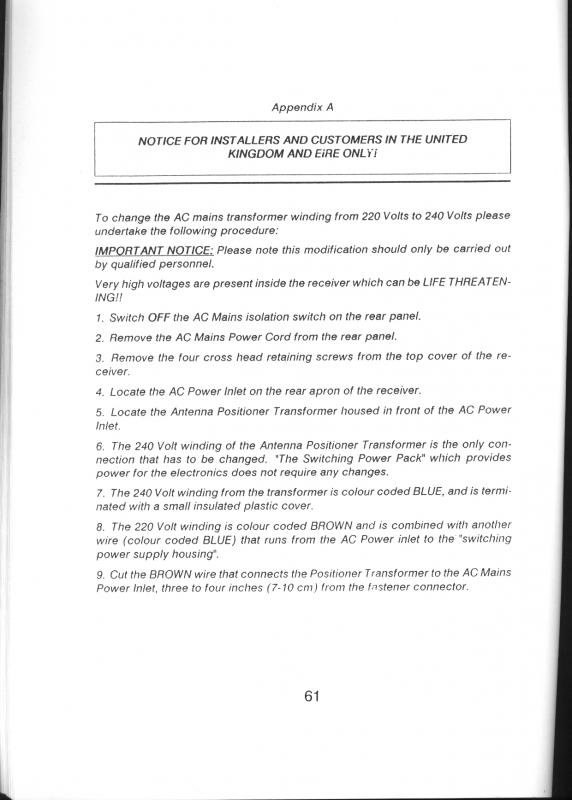

Hier dan maar de volledige manual...  in het Engels. Ik kocht de echostar in zweden en er zat alleen een Engelse manual bij...





[NTV]

Hallo Sverige,



Enorm bedankt voor je genomen moeite.

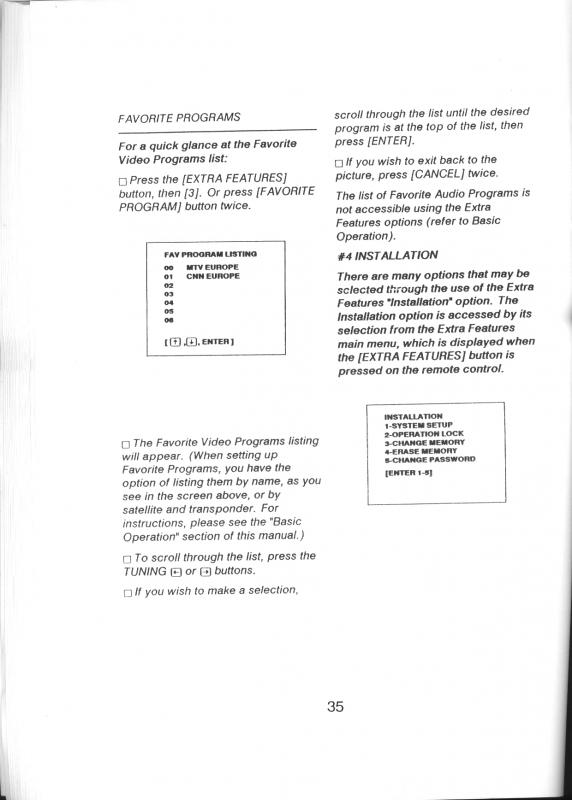

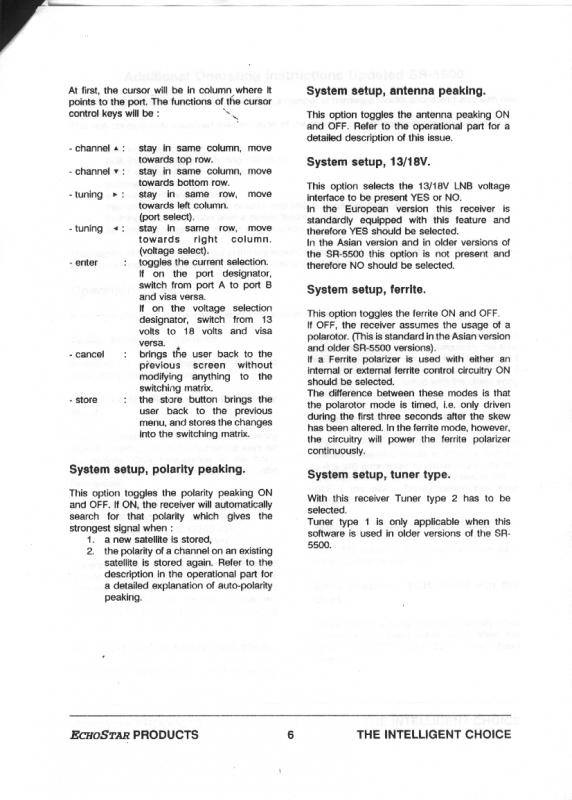

Ik ga het meteen bestuderen. Wat ik al wel zie is dat in het installation menu je volgens het boekje

je de LNB spanning etc kan instellen. Die mogelijkheid zie ik in het menu niet ??

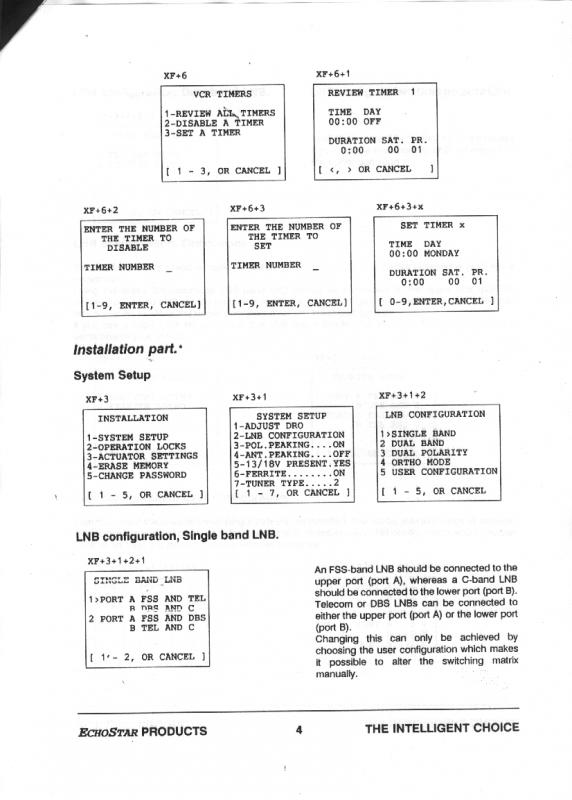

Ik heb het dan over bild04.jpg en dan XF+3+1. Hier zie ik alleen DRO adjust terwijl je volgens het boekje

ook nog mogelijkheid 2 tm 8 heb. Die zie ik niet ? Andere software.

Nogmaals bedankt.

Groet Gert-Jan

[Sverige]

Graag gedaan hoor... als ieder elkaar probeert te helpen komen we heel erg ver

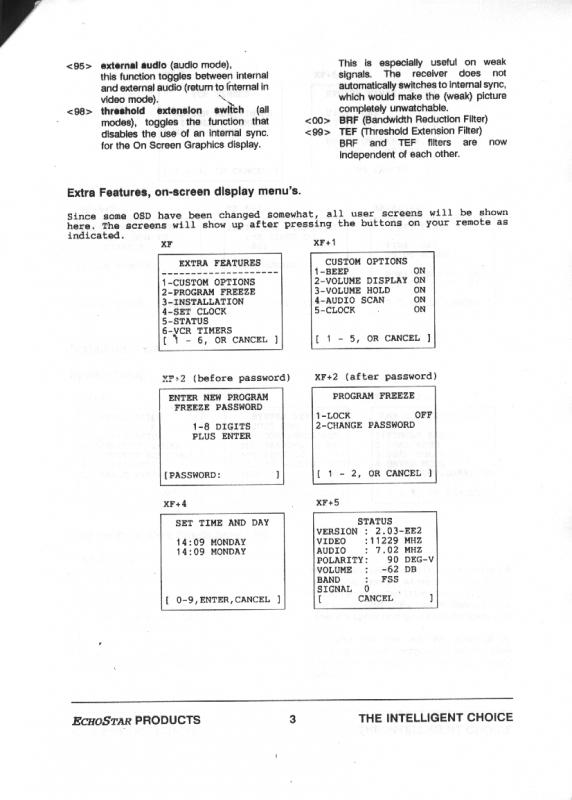

Die eerste scans, die met "bild" beginnen, zijn een extra handleiding die ik kreeg samen met "nieuwe" software die er in de reveiver geplaatst werd door de dealer. In die tijd had je geen internet om er zelf mee aan de gang te gaan... en werd dat voor een "klein" bedragje voor je gedaan... die korte handleiding gaat over de nieuwe elementen in de software.

Ik weet dus niet of jij die soft ook hebt.

De grote scan in de volgende posting is de normale manual van de receiver toen ik hem kocht.



Ik hoop dat je uiteindelijk je beoogde doel kan bereiken! Succes!!

[Sverige]

Is het nog gelukt?

[NTV]

Nee, helaas  niet.



Het deel in het menu waar je de LNB instellingen etc. kan doen komt in mijn ontvanger niet voor !?

Ik kan dus geen frequenties ingeven, hor. vert. instellen, audio carrier instellen. Vreemd maar waar.

Ik heb hem open gemaakt en zie een eprom zitten waar een versienummer op staat. Het lijkt er op

dat ik er software in heb zitten waarmee je alleen naar voorgeprogrammeerde satellieten kunt kijken

en verder niets.



Het is niet anders denk ik, een andere eprom vind ik nooit.



Groeten en nogmaals bedankt voor je genomen moeite.



Gert-Jan

[Terradon]

Hoi,



Je zou het nog eens bij Echostar zelf kunnen proberen, voorheen waren ze daar erg soepel met het verstrekken van software voor oudere ontvangers, zo stuurden ze mij voor een gecrashte ad3000 ip de software en handleiding zonder verdere kosten



Succes........
