onderdelen Vervanger voor de transistor BF857-859

[Beobuddy]

Weet iemand de vervanger voor een BF857?



Vroeger had je die (gele) boekjes waar voor een bepaald type een vervanger werd aangegeven.

Dus wellicht heef iemand een tip hoe ik daar achter kom? Google geeft niets, alleen datasheets.



Het gaat om een hoogspanning NPN BF 857.

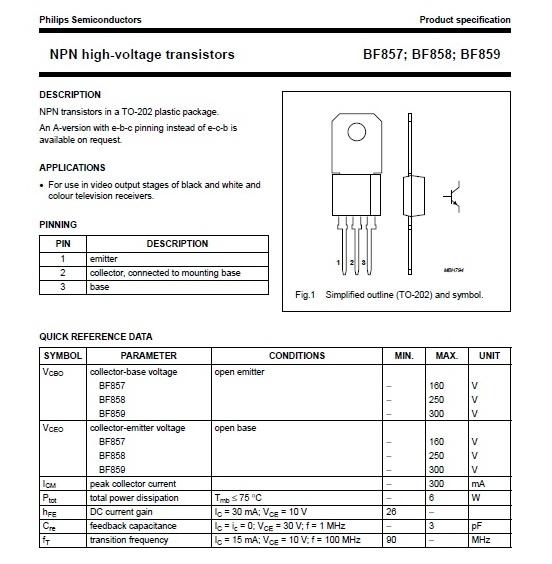

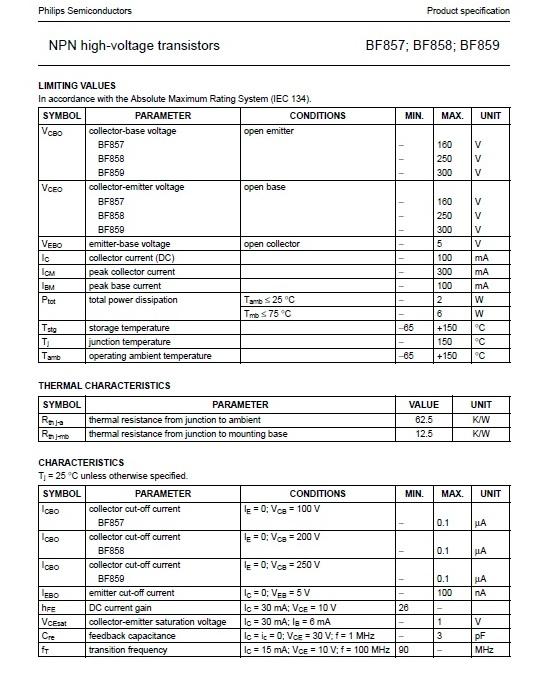

Hier de data:







Al vast bedankt!





[columbo]

Een BF 471-BF469 -BF869,deze heb ik alle maal liggen,de eerste 2 hebben wel een andere behuizing maar dat maak niet veel uit. Bron Kluwers int.transitorgids.

deze torren werden vaak in kleur eind trappen van een CRT TV toegepast.



Ben zelf op zoek naar een DTA  114ES

6 april 2013 aangepast door columbo

[Beobuddy]

Ha Columbo!



Daar kan ik wat mee!



Kennelijk is dan de reeks opgevolgd door de 869. Die heeft namelijk ook de TO202 behuizing.

De mijne worden gebruikt in een eindtrap van een versterker met een plus/min voeding van bijna 70 volt.



Bij de laatste, de BF 869, word ik bij mijn vaste leverancier weer doorverwezen naar een vervanger, type MJE 340. Die heeft een andere TO 126 behuizing, maar tevens ook een hogere hfe.



Bedankt voor de info!



De type DTA 114 ES kom je wel tegen op de grote internationale veilingsite. Ook in de VS met flinke prijzen en verzendkosten. Dus als geld geen probleem is...

6 april 2013 aangepast door Beobuddy

[columbo]

Tja voor maar een paar exemplaren loont het niet.Ps de BF259 kun je ook gebruiken =een TO39,deze heb ik ook nog 3.liggen ,is bijna het zelfde ,is zelf nog beter,deze zijn 300v 100ma,,HFE is het zelfde.

[Beobuddy]

Waarom zou die BF259 beter zijn?



Ik kan hem denk ik wel beter koelen met een koellichaampje erop dan met de huidige TO202 behuizing. Die heeft a.h.w. een metalen flap.

De BF'jes worden namelijk allemaal erg warm, eigenlijk te warm. Ondanks juiste ruststroominstelling en dergelijke.

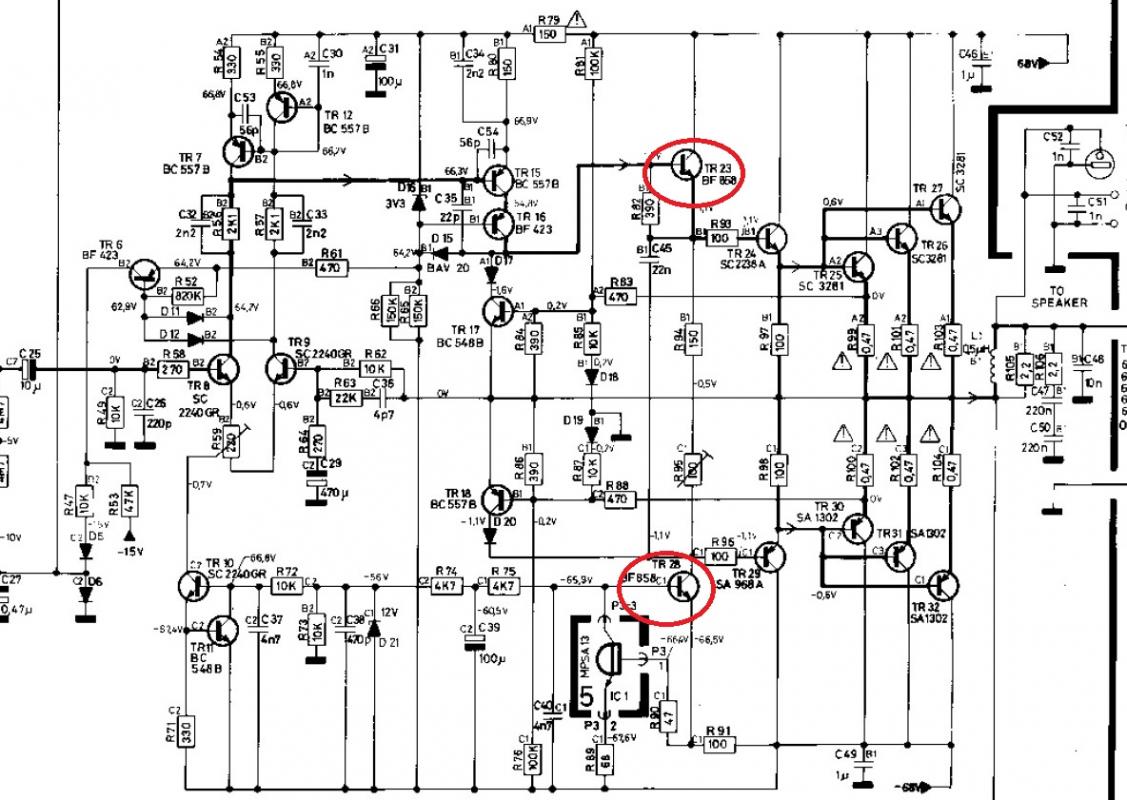

Zie hier de situatie waarin de BF is geplaatst.



6 april 2013 aangepast door Beobuddy

[Steve]

de BF 857 en 859 kunnen vervangen worden door de BF871 (deze heb ik genoeg liggen hier)

[Steve]

ik zou kiezen voor de BF819 (ook op voorraad)

BF819.pdf

[Steve]

DTA114ES is te verkrijgen bij !@#$%^&  (ong 25 eurocent)

[Beobuddy]

Oh, ok dank je Steve!



Ik ben wel benieuwd hoe jullie aan die info komen. Hebben jullie beide zo'n Kluwergids?



Ik ben alleen wel benieuwd waarom de BF819 beter zou zijn. Is die beter voor audio? Ik zie dat de hfe hoger ligt. Nou wordt de versterking toch wel beperkt door het ontwerp eromheen.

Geeft het dan een "snellere" respons?

[columbo]

de BF 819 kan 2wat aan warmte kwijt bij 25c de andere zijn wat minder.

Mijn boek is de 4e druk uit 1994 heeft 69.50  gekost.

er staan wel een paar fouten in maar, heel weinig.
