Wie kent de TechniSat Unysat Universal Quatro Switch (Quad) LNB ?

[Eduard07]

Ik zag op het internet tijdens he surfen een TechniSat Unysat Universal Quatro Switch (Quad) LNB voorbijkomen.

Die lnb kende ik niet.



Hij is vrij prijzig (€150) en er wordt in de beschrijving melding gemaakt van de mogelijkheid op sats 2 graden uit elkaar nog af te kunnen stellen.



Wie kan meer informatie geven over deze (bijzonder dure) lnb?

[Sprietje]

Het is een quattro-lnb met een ingebouwde multiswitch voor 4 aansluitingen. Volgens mij kun je net zo goed een lnb-quad nemen.

En van die 2 graden geloof ik niets van. Technisat heeft voor de Satman 850 alleen maar een dubbele houder voor 6 graden, niet eens voor 4,2 graden.

[youriy]

Ik denk dat je op ***geen-reclame*** hebt gekeken voor de technische details, waarschijnlijk gegevens van een andere lnb.

Op de site van technisat staat niets van die 2 graden. De lnb is 75mm breed.

Wel een score van 92,1 % in satvision van 04/11

[Sprietje]

De lnb is 75mm breed. Dat kan op een 85cm schotel dus alleen maar voor de Hotbird en Astra 19,2, dus inderdaad 6 graden uit elkaar en geen 2 graden, zie: ftp://ftp1.technisat.de/assets/medias/docus/15/DB_UNYSAT%20Universal%20LNBs_EK.pdf

[Sprietje]

Oh, die beveiligde link werkt niet. Dan hier het PDF-document:

DB_UNYSAT Universal LNBs_EK.pdf

[Eduard07]

Dank voor de snelle reacties.

Ik stootte op deze lnb toen ik de specificaties van de Technisat CAS120 schotel aan het opzoeken was.

Ik neem aan dat deze lnb op deze schotel qua graden een ander verhaal wordt, wel meer in de richting van 2.

[Sprietje]

Helaas Eduard07, als je diezelfde lnb’s gebruikt die 75mm breed zijn, dan is de minimale ontvangsthoek tussen de twee satellieten op een Satman 1200 schotel 4,7 graden. Zoals je misschien weet is de ontvangsthoek in Utrecht tussen de Astra 19,2 en 23,5 oost 5,2 graden.

Maar mogen het geen Inverto lnb's zijn?

30 november 2013 aangepast door Sprietje

[Eduard07]

Sprietje, dank voor je reactie.

Zeker wel mogen het Inverto's zijn. Het advies is duidelijk.

Ik vroeg me alleen af waarom deze Technisat lnb zo extreem duur moest zijn. Ik was hem nog niet eerder tegengekomen.

[Sprietje]

Het is wel een hele mooie schotel, die Satmann 1200, 120cm breed en 131cm hoog. Je kunt er ook een rail bij kopen. De rail staat schuin maar is volgens mij niet in schuinte te verstellen. Maar met een kleine aanpassing lukt dat wel denk ik.

Wat ik wel jammer vind is dat de rail niet hol is waardoor de lnb’s beter de Clarkebelt volgen. Kijk, op een korte rail is dat nog wel te doen maar hoe groter de schotel is en hoe verder de lnb’s dus van de schotel af staan, hoe belangrijker het wordt dat de rail gebogen is. Je kunt dat mooi zien bij de Visiosat Big Bisat. Een gemiste kans van Technisat. Wel een mooie degelijke rail met degelijke lnb-houders die ook nog een heel smal zijn. Dat kom je niet vaak tegen.



Voor mensen die iets degelijks willen hebben en er flink wat geld voor over hebben toch een mooie schotel.

DB_SATMAN 1200_EK.pdf

[Sprietje]

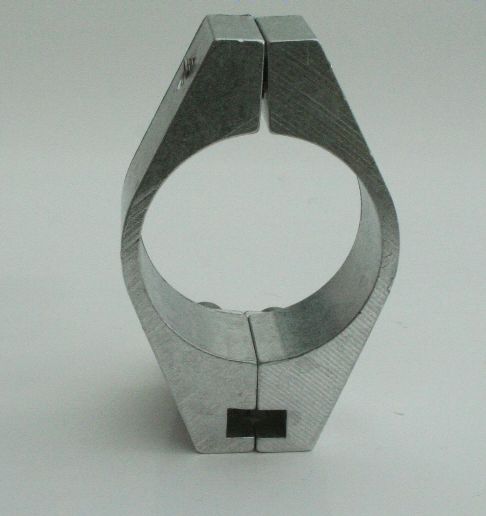

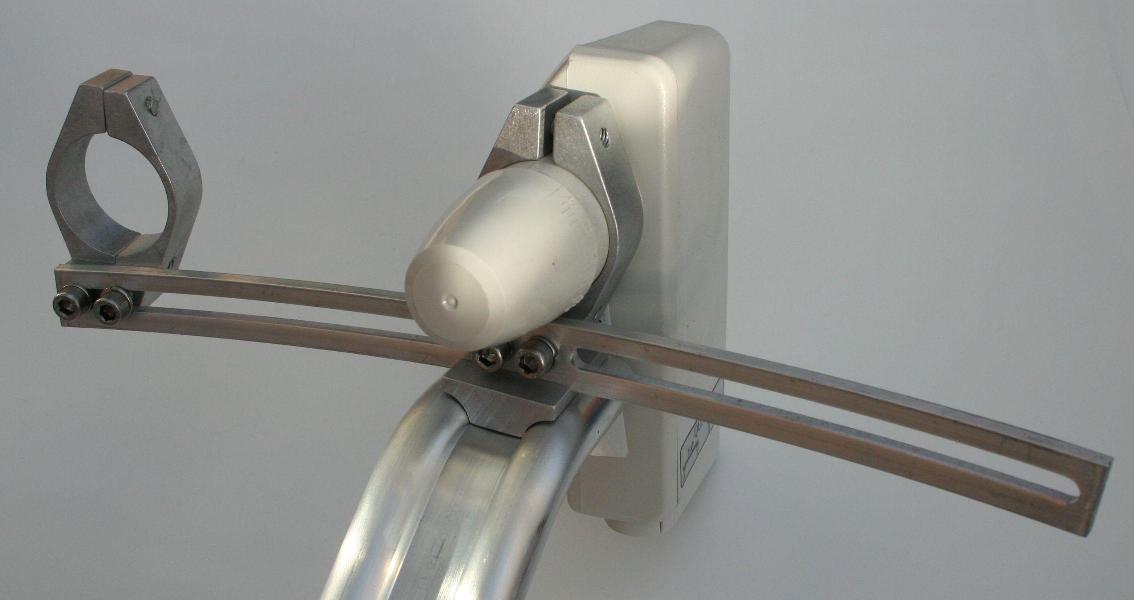

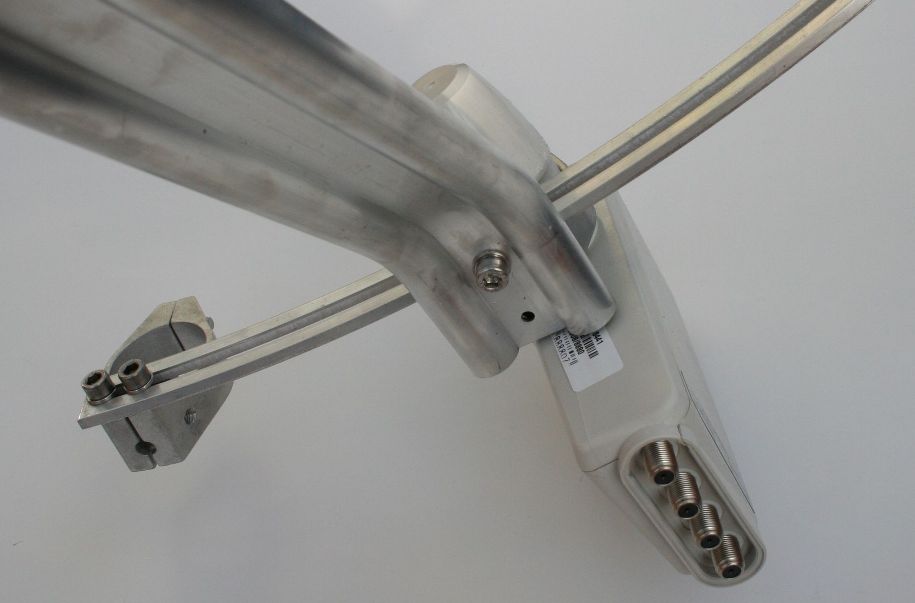

Ik heb nog even uitgerekend hoe dicht dat de satellieten bij elkaar kunnen staan met ALPS-lnb’s. Dat is een ontvangsthoek van 3,5 graden. Dat is dus bijv. de ontvangst van de Eutelsat 10 oost en de Eutelsat 13 oost, die in Utrecht 3,77 graden uit elkaar staan. Dichter bij elkaar kan wel maar dan moet je smokkelen. Dat komt natuurlijk allemaal doordat een ALPS- Twin, Quad of Quattro 56mm breed zijn. Als je een smallere lnb neemt, kun je tot ongeveer 2 graden gaan, bijv. de 7 en 9 oost. De lnb-houders staan dan tegen elkaar. Deze zijn 46mm breed.

[Eduard07]

Het is wel een hele mooie schotel, die Satmann 1200, 120cm breed en 131cm hoog. Je kunt er ook een rail bij kopen. De rail staat schuin maar is volgens mij niet in schuinte te verstellen. Maar met een kleine aanpassing lukt dat wel denk ik.

Wat ik wel jammer vind is dat de rail niet hol is waardoor de lnb’s beter de Clarkebelt volgen. Kijk, op een korte rail is dat nog wel te doen maar hoe groter de schotel is en hoe verder de lnb’s dus van de schotel af staan, hoe belangrijker het wordt dat de rail gebogen is. Je kunt dat mooi zien bij de Visiosat Big Bisat. Een gemiste kans van Technisat. Wel een mooie degelijke rail met degelijke lnb-houders die ook nog een heel smal zijn. Dat kom je niet vaak tegen.



Voor mensen die iets degelijks willen hebben en er flink wat geld voor over hebben toch een mooie schotel.

Ik verschreef mij hierboven onder #6.

Ik noem er de CAS120, en die is natuurlijk van Kathrein.

Deze schotel vind ik zowel kwalitatief als qua maat een heel mooi product. De prijs is ernaar, maar het is dan ook een schotel "van gewicht": 18,5 kg.

Daardoor kan hij helaas niet op een Stab HH120, want die kan maximaal 17 kg aan.



Er is bovendien een mogelijkheid voor een kantelbare multifeed.

CAS 120-Kathrein -Bedienungsanleitung.pdf

[Sprietje]

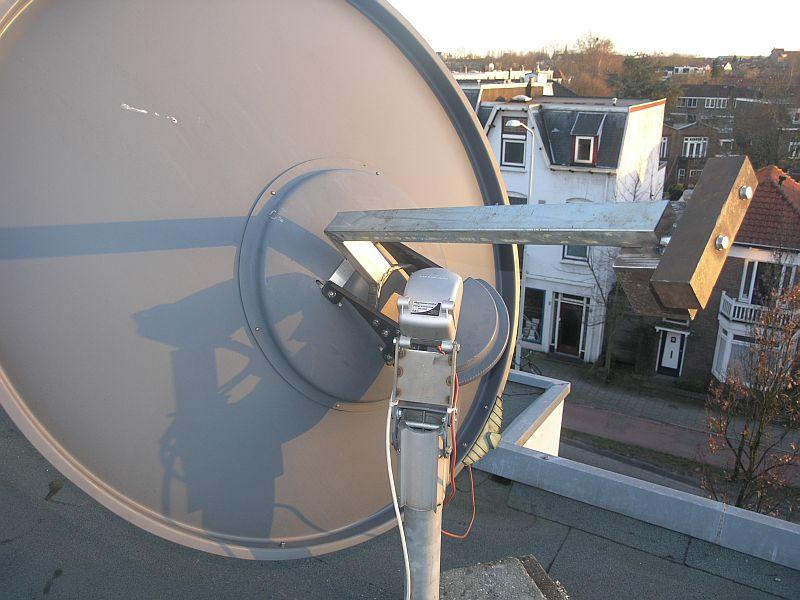

Dan zul je een er een contragewicht aan moeten maken, dan gaat het waarschijnlijk wel.

[geart]

Sprietje heb je meer afbeeldingen  van de constuktie die er op deze schotel bij gemaakt is.

Heb zelf een delta star, lijkt mij de zelfde schotel, maar de bij behorende motor is kaduk.

Of een verwijzing waar ik dat kan vinden.

[Eduard07]

Dan zul je een er een contragewicht aan moeten maken, dan gaat het waarschijnlijk wel.



De schotel is 18,5 kg. Zou een contragewicht van 9-10 kg (de helft van het schotelgewicht) de rotor dan het meest ontzien?

Of minder (maar wel meer dan 1,5) , omdat de Stab HH120 rotor ook het contragewicht moet meedraaien?

1 december 2013 aangepast door Eduard07

[trust]

@geart , hier iets meer info http://www.sat4all.com/forums/topic/324049-ombouw-fibo-motor-naar-diseqc/?hl=fibo



Het is inderdaad een 120 cm FIBO (DeltaStar) heb jij dezelfde mount of de zwaardere z.g.n. Bigmotor ? en wat is er precies stuk ?



@ Eduard , de Stab heeft al een ingebouwde compensatieveer welke progressief gespannen word zodra de rotor zich van het nulpunt af draait .

Deze veer zal uitgevoerd zijn voor de 17 kg die jij noemt dus waarschijnlijk kan het met een kleiner contragewicht .
