multifeed op echostar 120cm schotel

[ben klever]

Mooi gesproken.

Mijn leeftijd zit net een paar jaartjes hoger !

4 mei 2015 aangepast door ben klever

[Eduard07]

Inderdaad ben, daar is een forum als dit ook zo interessant voor. Iedereen heeft zo zijn specialiteiten waarin hij van een bepaald onderwerp veel van af weet.

Zo weet ik van OpenPli weer totaal niets af gewoon omdat het mijn interesse niet heeft en dat heeft



Geeft niks, Sprietje, want voor OpenPli hebben we Loui (K) weer.

[chrizie]

Hartelijk dank Sprietje voor uw hulp en duidelijke informatie die ik van u kreeg.

Ik hoop ook dat andere leden hier iets kunnen uit opsteken.

Als u mij er niet had op gewezen dat het uitrichten beter kon,had ik de installatie zo gelaten.

Met uw duidelijke uitleg begreep ik dat ik fouten had gemaakt en ben opnieuw gaan uitrichten.

Met de laatste foto toe te voegen heeft u gezien dat de schuine holle lijn beter geworden is.

In eerste instantie wou ik dit gewoon delen op het forum,en nu heb ik er zelfs uit geleerd.

Ben in ieder geval zeer tevreden met het eindresultaat!

[Sprietje]

Gelukkig maar Eduard dat er altijd wel weer iemand is die van een bepaald onderwerp veel kennis van zaken heeft.

4 mei 2015 aangepast door Sprietje

[Eduard07]

Gelukkig maar Eduard dat er altijd wel weer iemand is die van een bepaald onderwerp veel kennis van zaken heeft.

Zeker op dit forum, inderdaad. En gezien nog steeds het aantal nieuwe posters dat zich hier regelmatig meldt met vragen, lijkt die voorhanden zijnde expertise ook algemeen bekend.

[ebhoorn]

Inderdaad, dit zijn zeer bevredigende discussies - waar zowel vrager als beantwoorder hun rol op het forum op constructieve wijze vervullen. @sprietje: Grappig jouw leeftijd: Uit de conversatie zou ik het niet opgemaakt hebben - ware het niet dat je af en toe gewag maakt van het feit dat je langdurig in Zuid Europa verblijft - doorgaans weggelegd voor Zuid-Europeanen of gepensioneerden.



Theorie en praktijk: een leuke combinatie. Nog nooit zoveel plezier gehad van het scheefzetten van mijn Multytenne (parallel aan de Clarcke Belt), en daarmee de brandpunten op de LNB's richtend.

[Sprietje]

Tja ebhoorn, dat heb je goed gezien dat ik al de nodige jaren van m'n pensioen en Drees trek. Tja, en met 35 jaar ervaring als opleider voor electro-technische en electro-mechanische opleidingen met workshops en daarbij vele duizenden pagina's aan (electro) technische verhandelingen geschreven te hebben voor fabrieken en MBO/HBO-vervolgopleidingen, is het leuk om op dit forum ook de nodige uitleg te kunnen geven over satellietontvangst.
(Schotel)antennes hebben al meer dan 50 jaar mijn interesses. Ik berekende en maakte 50 jaar geleden al giga-antennes waarmee ik Russische, Italiaanse en Engelse aardse TV-zenders kon ontvangen. Ik was toen een testbeeldjager die van alle mogelijke TV-zenders foto's maakte. Dat was natuurlijk nog in het zwartwit-tijdperk.

En met de juiste scheefzetting van de Multytenne en een regenkapje, haal je wel het maximum wat er met een Multytenne te behalen is en zijn de Nederlandse zenders op de Astra 23,5 nog steeds prima te ontvangen.


[ebhoorn]

Spietje, ik ben moderator op een astronomie subforum waar astro fotografie en beeldbewerking het onderwerp zijn. Vanuit die achtergrond: complimenten voor jouw actieve rol, en diplomatieke wijze van communiceren - ik maak het weleens anders mee. Grappig dat er ook wat paralellen zijn met mijn hobby:



Zo wordt er ook gewerkt met paraboolspiegels, die met een nauwkeurigheid van minimaal een kwart lambda geslepen moeten zijn (dat is met golflengtes van rond de 500 nm natuurlijk een grotere opgave dan bij satelliet parabolen waar de golflengte rond de 2,5 cm is). Ook zal er bij multifeed schotels sprake zijn van coma vorming denk ik - waarbij de LNB's die van het centrum afstaan geen ronde brandvlek ervaren maar coma (een grotere, assymetrische wolk). En Caissegrain systemen zoals hiet bij de Wavefields worden toegepast zijn ook herkenbaar.



Wat wel anders is, dat is de gebruikelijke f/D verhouding. Deze is fors hoger dan in de satelliet techniek.  Doorgaans is deze f/4...f/7, en er zijn heel spannende systemen die f/1.7 zijn. Deze laatste zijn berucht vanwege het moeilijke scherpstellen en collimeren (uitlijnen): De lichtkegel loopt zeer taps toe: iets voor of iets achter het brandpunt, en het lichtschijfje op de sensor is relatief groot of vervormd.



...en natuurlijk ben ik nog geen tegenhanger van optische lenzen tegengekomen, of het zouden regendruppels moeten zijn. Hoewel...ik zie dat er kunststoffen zijn die gebruikt worden om van circulair gepolariseerde signalen een lineaire polarisatie te bewerkstelligen - snap er nog weinig van, houd me aanbevolen voor verwijzingen naar literatuur.



De Multytenne ervaar ik als een ijzersterk en origineel concept, waaraan (typisch Duits) constant aan verbeterd is.



Grappig!

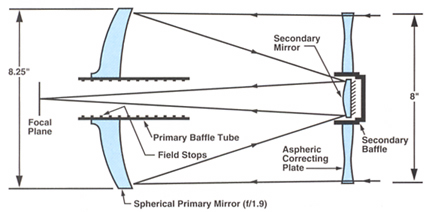

Bron foto: Company seven - betreft een Meade SCT telescoop

5 mei 2015 aangepast door ebhoorn

[Denisdaf]

Op 28-4-2015 om 20:38, Sprietje zei:

Beste chrizie

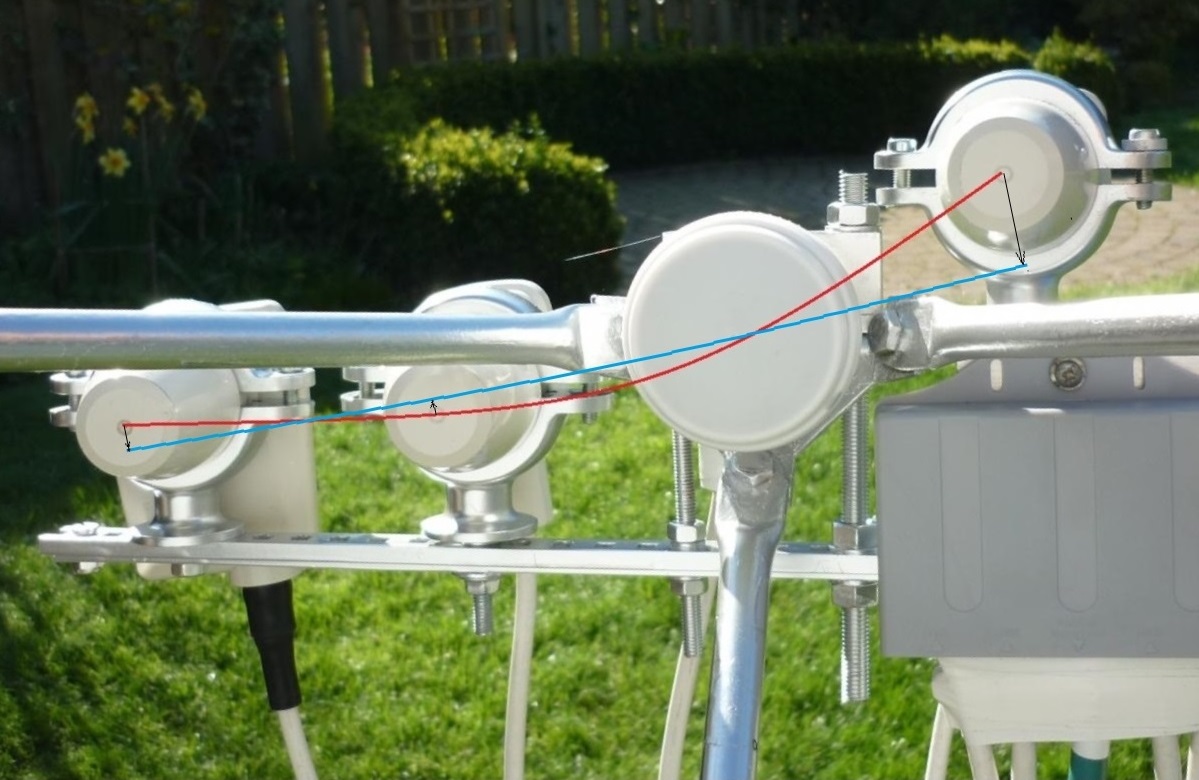

Als ik er van uit mag gaan dat de foto mooi horizontaal genomen is, dan geeft de blauwe lijn aan wat de ideale lijn is waarop de lnb's zouden moeten staan als de feedstangen geen spelbreker zouden kunnen zijn.


Sorry dat ik deze weer aanzwengel. Alhoewel sorry, wie weet zijn er nog anderen mee vooruit geholpen. Sprietje zie je het zitten om de ideale lijn en mogelijk screw eens te berekenen? Één dezer dagen eens de tweede schotel hier plaatsen daar kan ik dan mee experimenteren zonder dat ik bang moet zijn voor de mattenklopper als mevrouw haar soap zou missen als ik het tegen die tijd niet geklaard krijg.

[Sprietje]

Wil je dan even opgeven voor welke locatie, mag via privé bericht. Ik neem aan dat het gaat om de Hotbird en Astra 1-2-3.

Als je de afstand (X) van de lnb-klem tot de schotel op geeft op 40% van de schotelhoogte, kan ik ook meteen de afstanden van de lnb's uitrekenen.

21 februari 2020 aangepast door Sprietje

[Denisdaf]

Berichtje via PM verzonden.



[Sprietje]

En welke satellieten? De Astra 23,5 zit in het midden.

[Denisdaf]

8 minuten geleden, Sprietje zei:

En welke satellieten? De Astra 23,5 zit in het midden.

Voor zover mogelijk astra's 1,2,3 en hotbird.

[Sprietje]

Schuin moet de rail daar in Zuid-Portugal wel staan. Maar liefst 33 graden, de Hotbird-lnb het laagst, de Astra 28,35 lnb het hoogst.



[Denisdaf]

Hoy Sprietje,

Bedankt.

Ik grabbelde ooit de getekende hoek van 17° van dit forum dat jij er op plaatste, en dat te bedenken dat 33° haast het dubbele daarvan is, dat is inderdaad schuin, zeg maar zeer schuin.

De uitleg die je geeft aangaande de plaatsing van de LNB's is als ik het goed heb rechts Astra 2 zo over Astra 3 naar Astra 1 en dan Hotbird als je van de shotel naar de LNB's kijkt.





Nog eens merci.

22 februari 2020 aangepast door Denisdaf
