Hoe coax met F-connector koppelstuk te verlengen


FtoA
 Delen

Ga naar oplossing Opgelost door Sprietje,

Aanbevolen berichten

Topic uit 2010 over verlengen gelezen, daarom kan ik dit topic met een gerust hart in dit forum plaatsen ipv 'algemeen'.
Ik ben dus niet geinteresserd in solderen, wil gewoon F-connector koppelstuk gebruiken. Vraag me alleen af op welke lengte ik de kern moet afknippen: moeten ze elkaar overlappen?

Link naar bericht
Delen op andere sites


  • Reacties 37
  • Aangemaakt
  • Laatste reactie

Beste reacties in dit topic

Beste reacties in dit topic

Geplaatste afbeeldingen

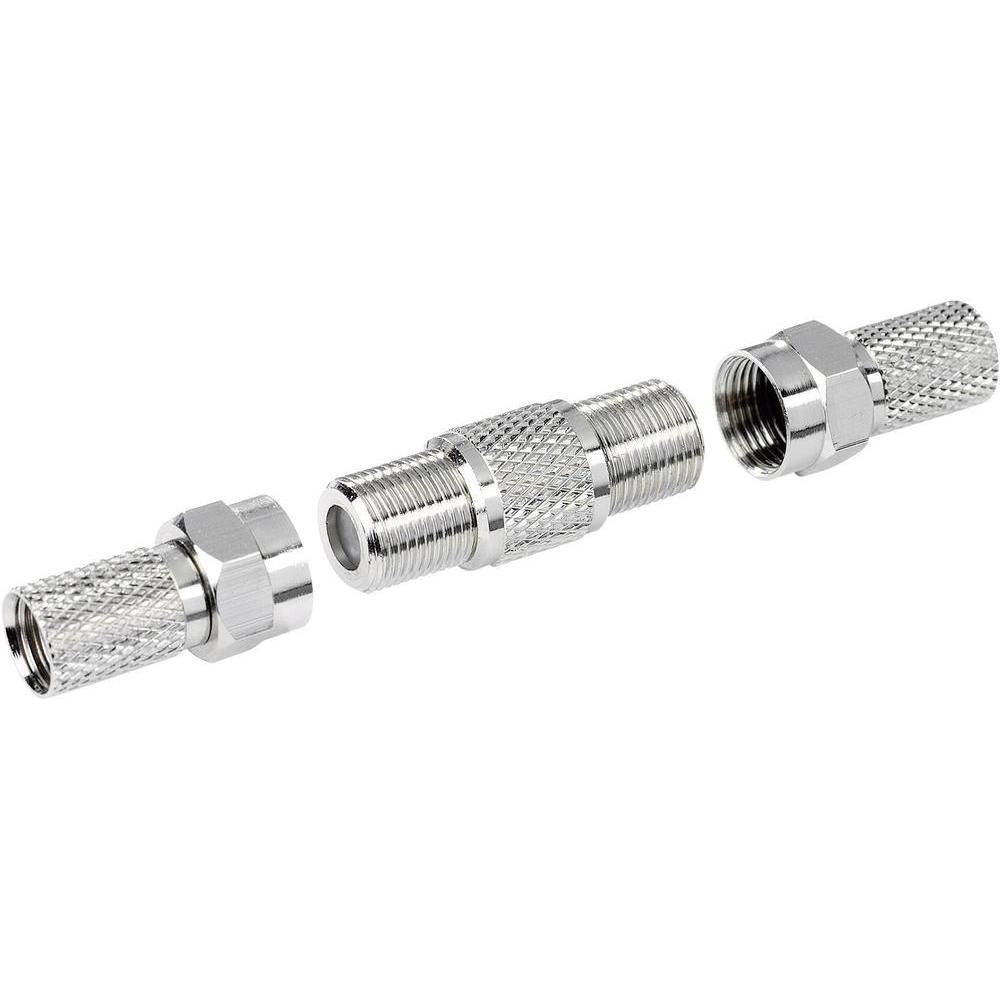

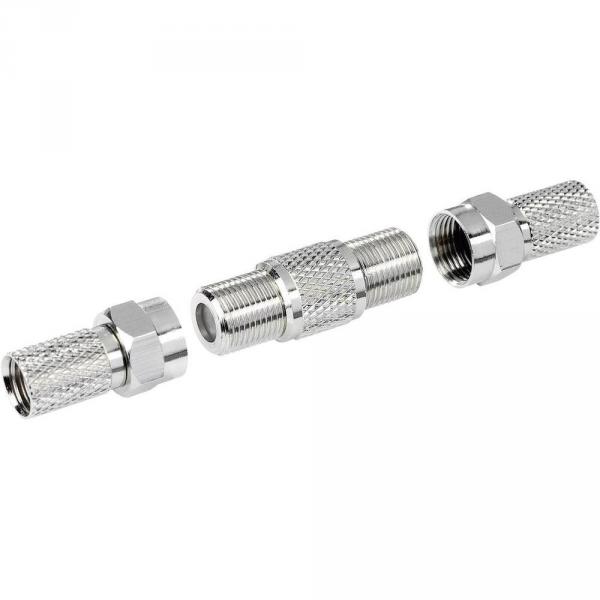

Je monteert gewoon 2 F connectoren zoals je normaal gewend bent en stopt er een koppelstuk tussen met 2 schroefdelen. Dat kan toch niet al te moeilijk zijn.

aangepast door Codx

SCHOTEL: 1,2 Mtr 50E-55W / 60cm Astra 19/23 / Airspy R2 SDR 24-1800 Mhz
RECEIVERS: Dreambox DM8000/800SE / VU+ Ultimo 4K Sat & Kabel & DVB-T2 / Rpi2 ADS-B (MLAT) FlightFeeder

IPTV:  KPN 4K IPTV / Android 4K IPTV box / KODI & Netflix / 60 TB SAN / Glasvezel: 500/500 Mbit

Link naar bericht
Delen op andere sites

Lezen kan toch ook niet al te moeilijk zijn?



Nou voor jou blijkbaar wel. Waarom zouden ze mekaar moeten overlappen?

SCHOTEL: 1,2 Mtr 50E-55W / 60cm Astra 19/23 / Airspy R2 SDR 24-1800 Mhz
RECEIVERS: Dreambox DM8000/800SE / VU+ Ultimo 4K Sat & Kabel & DVB-T2 / Rpi2 ADS-B (MLAT) FlightFeeder

IPTV:  KPN 4K IPTV / Android 4K IPTV box / KODI & Netflix / 60 TB SAN / Glasvezel: 500/500 Mbit

Link naar bericht
Delen op andere sites

  • Moderators

Hoe zou je dat willen doen,de lengte van het koppelstuk voorkomt dat.

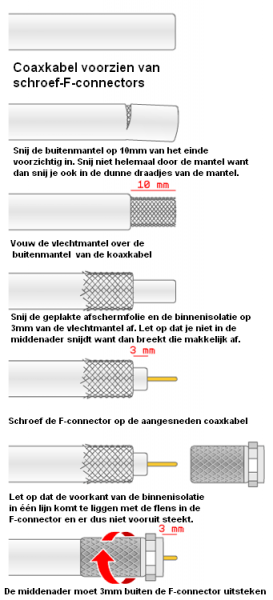

En het is de bedoeling dat je de tekening van sprietje volgt bij het aansnijden van de kabel.


Lezen kan toch ook niet al te moeilijk zijn?

Gaat niet bestaat niet!            65" 4-K OLED,  Vu+ Solo 4K, Vu+ Solo 4K, Humax Rebox-8500, Rebox-8000, Wisi OR 280
Nokia 9500, Nokia 9800, HDCI-2000,Wavefrontier T-90, Satlook Digital NIT, Megasat HD5 Combo

Gebruik je een advertentie blocker? Maak dan een uitzondering voor onze website. Zonder advertentie (inkomsten) kan deze site niet voortbestaan.

Link naar bericht
Delen op andere sites

Hoe zou je dat willen doen,de lengte van het koppelstuk voorkomt dat.

lengte middenstuk opmeten, zorgen dat lengte 2 kernen samen overeenkomt...



Maar als het niet hoeft ook goed. Dat was het enige waar de vraag over ging. :cool:



Lezen kan toch ook niet al te moeilijk zijn

aangepast door FtoA
Link naar bericht
Delen op andere sites

  • Moderators

De middenader moet 3 mm uit de f-connector steken.

Gaat niet bestaat niet!            65" 4-K OLED,  Vu+ Solo 4K, Vu+ Solo 4K, Humax Rebox-8500, Rebox-8000, Wisi OR 280
Nokia 9500, Nokia 9800, HDCI-2000,Wavefrontier T-90, Satlook Digital NIT, Megasat HD5 Combo

Gebruik je een advertentie blocker? Maak dan een uitzondering voor onze website. Zonder advertentie (inkomsten) kan deze site niet voortbestaan.

Link naar bericht
Delen op andere sites

  • V.I.P.

Ik heb nooit geprobeerd bij een koppelstuk hoe lang de middenader mag zijn maar een koppelstuk is te vergelijken met het chassisdeel van een F-verbinding. In de tekening staat aangegeven dat de middenader ongeveer 3mm buiten de wartel uit moet steken. Afhankelijk van het fabrikaat chassisdeel merk je dat als de middenader bijv. 8mm uit steekt, de middenader er niet verder in kan en de wartel er dus niet voldoende opgeschroefd kan worden. Bovendien is de kans op knikken van de middenader bij het monteren van een F-connector veel groter dan bij een middenander van de juiste lengte.
Laat de middenader daarom niet te lang.

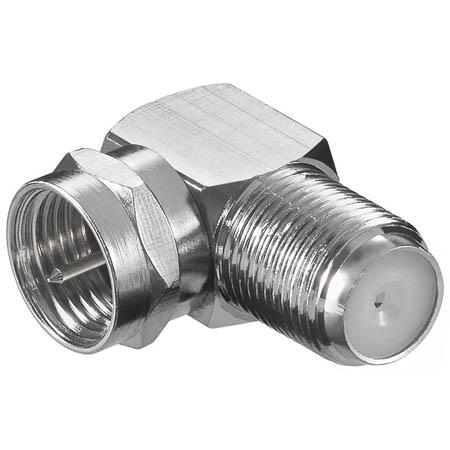

Bij een haakse F-connector steekt de pen ook maar een klein stukje buiten de wartel uit.



Link naar bericht
Delen op andere sites

  • Moderators

Ja, het is een genormaliseerde standaard.
