vbox2 positioner


Plepkeshenkie
 Delen

Aanbevolen berichten

Iemand enig idee hoe je de vbox2 kan openen. Hij geeft geen ingestelde posities weer. Ik zag dat tijdens het aansluiten van de kabel de aansluiting in de vbox meedraait dus denk dat er binnenin iets los zit. Iemand een idee want ik zie nergens iets wat losgeschroefd kan worden.

Channel master 180 cm draaibaar 31,5 west tot 76,5 oost met lnb revolver met C band lineaire lnb, 1 keer Ku band lnb, Inverto Ka Ku en  lnb voor 26 oost amateur band

T90 schotel  sat posities 42, 39, 28, 23,5, 19,2 16, 13, 9, 4,8 en 0,8. Unimesh 3,10 m met 2 keer C band lnb

Ontvangers Octagon sf8008, Extrend 9500 en Edision Mio 4k



Link naar bericht
Delen op andere sites


Ik heb er 1 met een opslag capaciteit voor 40 satelliet posities

Channel master 180 cm draaibaar 31,5 west tot 76,5 oost met lnb revolver met C band lineaire lnb, 1 keer Ku band lnb, Inverto Ka Ku en  lnb voor 26 oost amateur band

T90 schotel  sat posities 42, 39, 28, 23,5, 19,2 16, 13, 9, 4,8 en 0,8. Unimesh 3,10 m met 2 keer C band lnb

Ontvangers Octagon sf8008, Extrend 9500 en Edision Mio 4k



Link naar bericht
Delen op andere sites

Kijk eens aan de onderkant onder de rubber voetjes, zo moest-ie bij mij ook open en heb ook de F-connectors moeten vervangen.

Dreambox DM920: 2x Triple tuner (2x DVB-S2X multistream + DVB-C/T2) OpenPLi 8.1

Xtrend ET10000: 2x DVB-S2, 2x DVB-C/T2, IPTV OpenPLi 8.1
Channel Master 120cm offset: 42.0°E-34.5°W, SAB 97 schotel 45.1°E-60°E, 80cm vast: 28.2°E/23.5°E/19.2°E/13°E | DVB-T/DAB: VHFIII/UHF combi-antenne op zolder.

Link naar bericht
Delen op andere sites

  • V.I.P.



Kijk eens aan de onderkant onder de rubber voetjes, zo moest-ie bij mij ook open en heb ook de F-connectors moeten vervangen.



Klopt , gewoon de rubberen voetjes eruit en de vier vijzen losschroeven , deksel gaat er zo vanaf

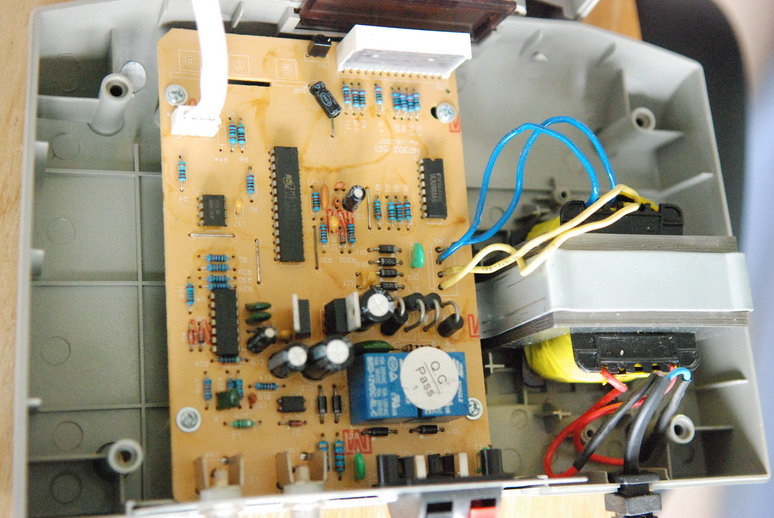

Afhankelijk van je box , ziet dit er ergens dit er zo eruit.

Suc6







feedhunting , a crazy hobby !



Edison OS mio 4K UHD + Octagon SF8008 4K UHD + Dr.HD F15 + Edison OS mini + Technomate TM-5402 HD M3 CI , Moteck SG 2100A + Deltastar 90 cm + Invacom C120 QDF-031 Quad lnb + SkyStar HD2,TBS6921 , TBS6925 en TT-budget S2-1600 kaart. Channel Master 180 cm schotel + ESX241 lnb voor C-band.



Link naar bericht
Delen op andere sites

Tja en al heb je hem open dan kun je er nog weinig aan veranderen, het enige wat mee kan draaien is de voedingskabel, er zitten alleen 4 klemmen aan de achterkant voor je rotor/actuator.



Mmm, geen F-connectoren met REC en LNB erbij geschreven, denk je?



Groet,

A33

Ik ben blij dat mijn posts hier geen gouden gouden randje hebben.

Raar voorrecht vind ik dat namelijk, zo'n gouden randje.

Ik waardeer posts liever op de inhoud, dan op de status van de poster.



Link naar bericht
Delen op andere sites

Inmiddels de vbox open zoals Alex 1970 aangaf. Geconstateerd dat de f connector gebroken is. Ben vandaag al bij een satelliet zaak geweest maar daar hadden ze geen mogelijkheid om te repareren.

Wie weet voor mij een oplossing in de buurt van Almelo waar dit wel te repareren is. Graag oplossingen per PM i.v.m de board regels. Bij voorbaat dank

Channel master 180 cm draaibaar 31,5 west tot 76,5 oost met lnb revolver met C band lineaire lnb, 1 keer Ku band lnb, Inverto Ka Ku en  lnb voor 26 oost amateur band

T90 schotel  sat posities 42, 39, 28, 23,5, 19,2 16, 13, 9, 4,8 en 0,8. Unimesh 3,10 m met 2 keer C band lnb

Ontvangers Octagon sf8008, Extrend 9500 en Edision Mio 4k



Link naar bericht
Delen op andere sites

Je bent geen held met solderen?



Anders zou je zo'n plugje wellicht uit een afgedankte SD-receiver kunnen overzetten.



Of eventueel kan je er een F-koppelstukje inzetten, en ook de kern doorverbinden natuurlijk. Maar dat is niet de koninklijke oplossing... :whistle:



Groet,

A33

Ik ben blij dat mijn posts hier geen gouden gouden randje hebben.

Raar voorrecht vind ik dat namelijk, zo'n gouden randje.

Ik waardeer posts liever op de inhoud, dan op de status van de poster.



Link naar bericht
Delen op andere sites

  • Moderators

S-39 mag niet meer gebruikt worden, S65 is de vervanger.

Gaat niet bestaat niet!            65" 4-K OLED,  Vu+ Solo 4K, Vu+ Solo 4K, Humax Rebox-8500, Rebox-8000, Wisi OR 280
Nokia 9500, Nokia 9800, HDCI-2000,Wavefrontier T-90, Satlook Digital NIT, Megasat HD5 Combo

Gebruik je een advertentie blocker? Maak dan een uitzondering voor onze website. Zonder advertentie (inkomsten) kan deze site niet voortbestaan.

Link naar bericht
Delen op andere sites

Bij mij ging het om F-connectors die met vier pootjes (mantel) en de middenpen op een klein printje gesoldeerd zaten maar waren de vier pootjes afgebroken.


Je zal even moeten Googelen op bijv. f connector chassisdeel.

Dreambox DM920: 2x Triple tuner (2x DVB-S2X multistream + DVB-C/T2) OpenPLi 8.1

Xtrend ET10000: 2x DVB-S2, 2x DVB-C/T2, IPTV OpenPLi 8.1
Channel Master 120cm offset: 42.0°E-34.5°W, SAB 97 schotel 45.1°E-60°E, 80cm vast: 28.2°E/23.5°E/19.2°E/13°E | DVB-T/DAB: VHFIII/UHF combi-antenne op zolder.

Link naar bericht
Delen op andere sites

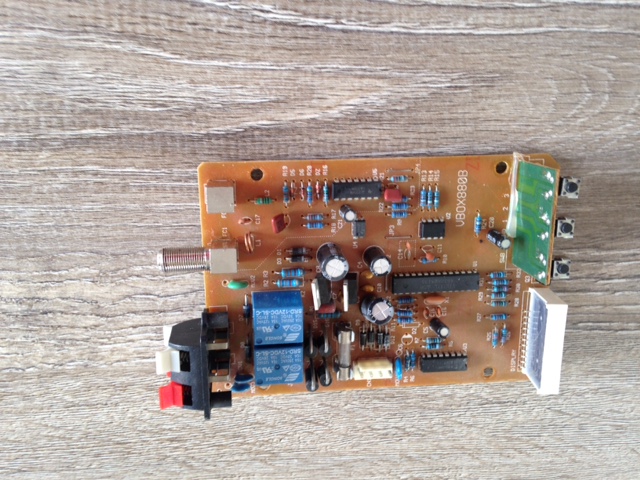

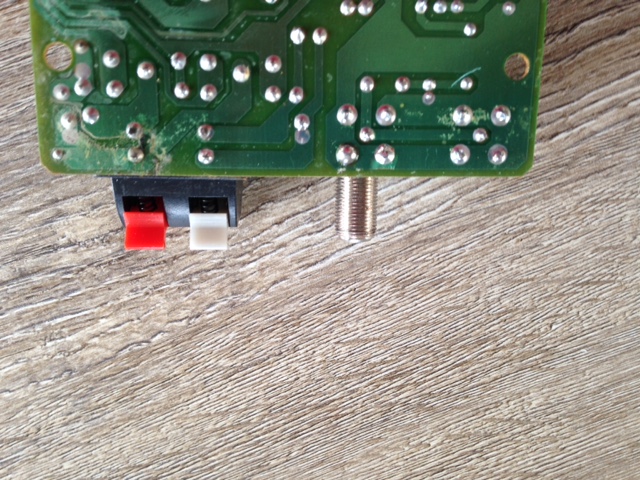

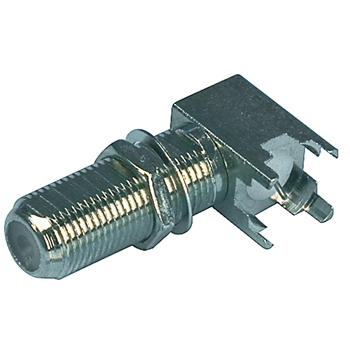

Even gegoogled op f connector chassisdeel en  volgens mij juiste connector gevonden.  bijgevoegd een paar foto,s van de defecte vbox en de gevonden f connector.

Kan iemand bevestigen of dit de juiste connector is.

Zoals in mijn vorige bericht al aangegeven ben ik niet handig met een soldeerbout maar wil er toch wel mee aan de gang. Wat heb ik precies nodig om dit soort klusjes uit te voeren en waar moet ik dan echt op letten.






Channel master 180 cm draaibaar 31,5 west tot 76,5 oost met lnb revolver met C band lineaire lnb, 1 keer Ku band lnb, Inverto Ka Ku en  lnb voor 26 oost amateur band

T90 schotel  sat posities 42, 39, 28, 23,5, 19,2 16, 13, 9, 4,8 en 0,8. Unimesh 3,10 m met 2 keer C band lnb

Ontvangers Octagon sf8008, Extrend 9500 en Edision Mio 4k



Link naar bericht
Delen op andere sites

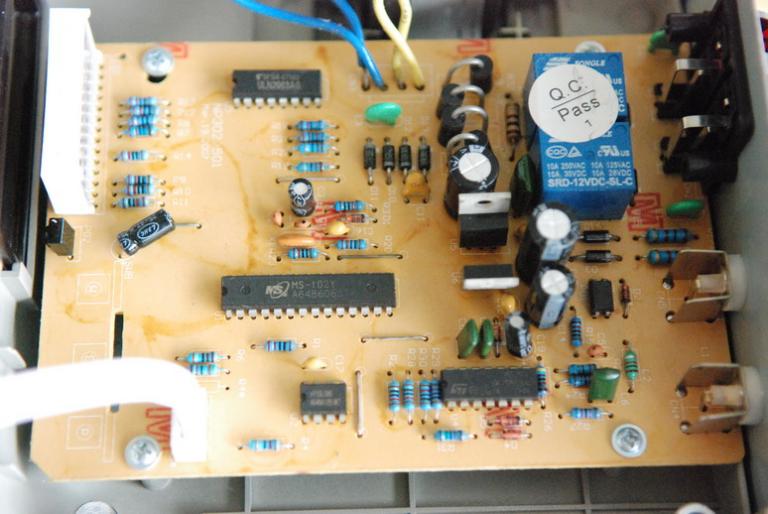

Alex als je op de foto rechtsonder van Crazy Sat kijkt zijn dat haakse f connectoren, die kunnen alleen mee draaien als de borgmoer los zit/zat.



post-37533-0-22513000-1492264423_thumb.j

Was het toen al duidelijk welke vbox het precies is dan?

Dreambox DM920: 2x Triple tuner (2x DVB-S2X multistream + DVB-C/T2) OpenPLi 8.1

Xtrend ET10000: 2x DVB-S2, 2x DVB-C/T2, IPTV OpenPLi 8.1
Channel Master 120cm offset: 42.0°E-34.5°W, SAB 97 schotel 45.1°E-60°E, 80cm vast: 28.2°E/23.5°E/19.2°E/13°E | DVB-T/DAB: VHFIII/UHF combi-antenne op zolder.

Link naar bericht
Delen op andere sites

  • V.I.P.

Deze foto is van een Vizyon NP-501. Ik had reeds aangegeven , afhankelijk van welke box je hebt. Bij jou is dit een VBox2 van Moteck.

Echter is het principe van het los - en aan solderen hetzelfde. Je moet wel proberen heel vlug te zijn in het solderen zodat de tin bij alle vijf de soldeerpunten redelijk vloeibaar zijn . Probeer niet van de eerste keer alles in één keer in de printplaat te solderen , maar iedere laspunt een beetje met een keer dieper tot alle vijf de laspunten diep erin zitten.

aangepast door Crazy Sat

feedhunting , a crazy hobby !



Edison OS mio 4K UHD + Octagon SF8008 4K UHD + Dr.HD F15 + Edison OS mini + Technomate TM-5402 HD M3 CI , Moteck SG 2100A + Deltastar 90 cm + Invacom C120 QDF-031 Quad lnb + SkyStar HD2,TBS6921 , TBS6925 en TT-budget S2-1600 kaart. Channel Master 180 cm schotel + ESX241 lnb voor C-band.



Link naar bericht
Delen op andere sites

Even gegoogled op f connector chassisdeel en volgens mij juiste connector gevonden. bijgevoegd een paar foto,s van de defecte vbox en de gevonden f connector.

Kan iemand bevestigen of dit de juiste connector is.

Zoals in mijn vorige bericht al aangegeven ben ik niet handig met een soldeerbout maar wil er toch wel mee aan de gang. Wat heb ik precies nodig om dit soort klusjes uit te voeren en waar moet ik dan echt op letten.

Zo te zien is dat de goede.

Wat heb je nodig?

Een soldeerbout, soldeer en het liefste ook een desoldeerpomp of -lint.

Voorzichtig het oude soldeer warm maken en verwijderen, oude chassisdeel verwijderen, nieuwe​ plaatsen en de vijf pootjes weer vast solderen.



Even zoeken op YouTube kan je ook heel veel instructies geven, bijv. https://youtu.be/qJ8kTnOok7s

https://youtu.be/pu-nudUAGVo

aangepast door Alex1970

Dreambox DM920: 2x Triple tuner (2x DVB-S2X multistream + DVB-C/T2) OpenPLi 8.1

Xtrend ET10000: 2x DVB-S2, 2x DVB-C/T2, IPTV OpenPLi 8.1
Channel Master 120cm offset: 42.0°E-34.5°W, SAB 97 schotel 45.1°E-60°E, 80cm vast: 28.2°E/23.5°E/19.2°E/13°E | DVB-T/DAB: VHFIII/UHF combi-antenne op zolder.

Link naar bericht
Delen op andere sites
