Triax TDS 64 met vier LNB's


Alex1970
 Delen

Aanbevolen berichten

Een vriend van mij woont in Ten Boer en wil zijn schotel (momenteel met duo-LNB waarvan 23.5E in de houder) gaan uitbreiden met een Multiblock TD en vier LNB's voor 28.2E, 23.5E, 19.2E en 13E.
Hij is kundig genoeg om het te doen, maar een omschrijving hoe de rail in te stellen is altijd handig natuurlijk.

Dreambox DM920: 2x Triple tuner (2x DVB-S2X multistream + DVB-C/T2) OpenPLi 8.1

Xtrend ET10000: 2x DVB-S2, 2x DVB-C/T2, IPTV OpenPLi 8.1
Channel Master 120cm offset: 42.0°E-34.5°W, SAB 97 schotel 45.1°E-60°E, 80cm vast: 28.2°E/23.5°E/19.2°E/13°E | DVB-T/DAB: VHFIII/UHF combi-antenne op zolder.

Link naar bericht
Delen op andere sites


Ik zou het niet doen

3 lnb's max

Reden schotel gewoon te klein voor. Slechte weer

aangepast door smetje limb.BE

1x Dreambox 900UHD OpenPLi GCC-11.1.20210808 2x  TRIAX 110 TDS 4x twin lnb 1x Channel Master 1.20

1x DREAMBOX 8000 HD pvr 1x DB800 prv  2x Dreambox 800se  1x GIGABLU HD QUADPLUS  1x Sab unix triple

1x Samsung UE65MU7070 4K Ultra HD Smart LED  1x Samsung  UE46F6650SSXXN led



Link naar bericht
Delen op andere sites

Het is puur hobby, geen 24/7 ontvangst nodig.

Dreambox DM920: 2x Triple tuner (2x DVB-S2X multistream + DVB-C/T2) OpenPLi 8.1

Xtrend ET10000: 2x DVB-S2, 2x DVB-C/T2, IPTV OpenPLi 8.1
Channel Master 120cm offset: 42.0°E-34.5°W, SAB 97 schotel 45.1°E-60°E, 80cm vast: 28.2°E/23.5°E/19.2°E/13°E | DVB-T/DAB: VHFIII/UHF combi-antenne op zolder.

Link naar bericht
Delen op andere sites

ok doe maar met hele smalle lnb "s

veel sucses

1x Dreambox 900UHD OpenPLi GCC-11.1.20210808 2x  TRIAX 110 TDS 4x twin lnb 1x Channel Master 1.20

1x DREAMBOX 8000 HD pvr 1x DB800 prv  2x Dreambox 800se  1x GIGABLU HD QUADPLUS  1x Sab unix triple

1x Samsung UE65MU7070 4K Ultra HD Smart LED  1x Samsung  UE46F6650SSXXN led



Link naar bericht
Delen op andere sites

Welke LNB's zou je dan het beste kunnen gebruiken?

En ik hoop dat Sprietje één van de komende dagen tijd heeft om de schuinte van de rail en de afstanden van de LNB's t.o.v. elkaar te berekenen.

Heeft geen haast.

Dreambox DM920: 2x Triple tuner (2x DVB-S2X multistream + DVB-C/T2) OpenPLi 8.1

Xtrend ET10000: 2x DVB-S2, 2x DVB-C/T2, IPTV OpenPLi 8.1
Channel Master 120cm offset: 42.0°E-34.5°W, SAB 97 schotel 45.1°E-60°E, 80cm vast: 28.2°E/23.5°E/19.2°E/13°E | DVB-T/DAB: VHFIII/UHF combi-antenne op zolder.

Link naar bericht
Delen op andere sites

ongeveer 10° schuin

en lnb tegen elkaar zetten

en ik zou als middelpunt de 19.2° eens proberen

aangepast door smetje limb.BE

1x Dreambox 900UHD OpenPLi GCC-11.1.20210808 2x  TRIAX 110 TDS 4x twin lnb 1x Channel Master 1.20

1x DREAMBOX 8000 HD pvr 1x DB800 prv  2x Dreambox 800se  1x GIGABLU HD QUADPLUS  1x Sab unix triple

1x Samsung UE65MU7070 4K Ultra HD Smart LED  1x Samsung  UE46F6650SSXXN led



Link naar bericht
Delen op andere sites

Waarom geen 1-4 diseqc switch + lnb @13 + canaal digitaal triple lnb met vier uitgangen?



De vierde ingang voor de diseqc switch gaat naar de lnb@13.



De switches in de diseqc switch en de triple lnb zullen simultaan schakelen.



Dat is voor 1 ontvanger.



Voor meerdere ontvangers kan er ook wel wat, inclusief het toepassen van splitters om uitgangen op de triple lnb te sparen.



Misschien heb je Televes 7269 nodig, speciaal voor monoblocks?

https://www.satellites.co.uk/forums/threads/monoblock-on-4-1-diseqc-switch.104302/

Het lijkt dat er daar een switch op zit om met monoblocks met slechts een uitgang te werken zonder splitter. Dus eigenlijk niet voor een triple lnb.

aangepast door jmv2009
Link naar bericht
Delen op andere sites

Als we zo gaan beginnen heb ik nog een leuke opstelling in gedachten:

Losse LNB voor 28.2°E, duo-LNB voor 23.5+19.2°E en nog een duo-LNB voor 13+9°E, dat alles op een uncommitted/DiSEqC 1.1 switch.

Ik vrees alleen dat dat (zeker bij een 60cm schotel) niet naast elkaar past.

En dan nog afgezien van de misaanpassing van de skew in de duo-LNB die voor 13+9°E niet zal kloppen.

Dreambox DM920: 2x Triple tuner (2x DVB-S2X multistream + DVB-C/T2) OpenPLi 8.1

Xtrend ET10000: 2x DVB-S2, 2x DVB-C/T2, IPTV OpenPLi 8.1
Channel Master 120cm offset: 42.0°E-34.5°W, SAB 97 schotel 45.1°E-60°E, 80cm vast: 28.2°E/23.5°E/19.2°E/13°E | DVB-T/DAB: VHFIII/UHF combi-antenne op zolder.

Link naar bericht
Delen op andere sites

  • V.I.P.

Beste Alex

Net zoals de afstand van een duo-lnb voor een schotel van 60cm, zo moet ook de afstand worden op een rail en dat is voor de Astra 19,2 en 23,5 een h.o.h. afstand van 38mm.
Dit is niet te bereiken met de bestaande lnb-houders op de rail want die zijn buitenwerks 50mm waardoor de lnb's dus ook niet dichter bij elkaar kunnen.

Een mogelijke oplossing is de Inverto Multiconnect lnb's. Die staan op een speciale rail gemonteerd zodat ze dicht genoeg tegen elkaar gezet kunnen worden.
Alleen zijn die lnb's erg gevoelig voor regendruppels zodat er een regenkapje boven gemaakt moet worden.

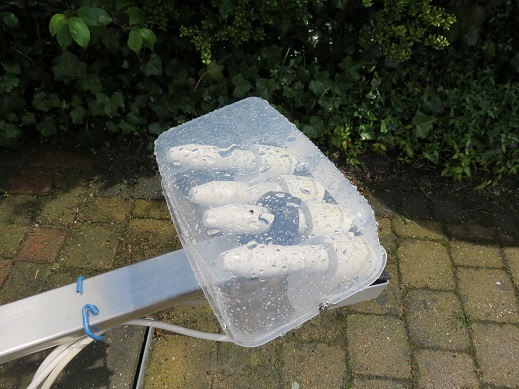

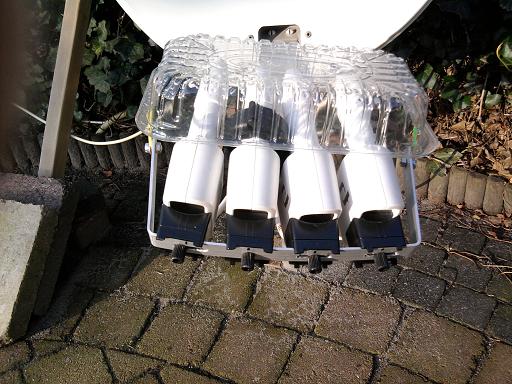

Bekijk de foto's waarbij de Inverto Multiconnect lnb's op een Triax 55 zijn geplaatst.




aangepast door Sprietje
Link naar bericht
Delen op andere sites

Alleen zijn die lnb's erg gevoelig voor regendruppels zodat er een regenkapje boven gemaakt moet worden.

Bekijk de foto's waarbij de Inverto Multiconnect lnb's op een Triax 55 zijn geplaatst.



Ja, erg handig zo'n bamibak boven de LNB's dan heb je in ieder geval geen regendruppels meer op de LNB maar op die bamibak :sick:

You know when you've been shagged.

I like receivers who give me pleasure.

Link naar bericht
Delen op andere sites

  • Moderators

Die regendruppels liggen dan verder weg van het focuspunt en hebben minder invloed

Gaat niet bestaat niet!            65" 4-K OLED,  Vu+ Solo 4K, Vu+ Solo 4K, Humax Rebox-8500, Rebox-8000, Wisi OR 280
Nokia 9500, Nokia 9800, HDCI-2000,Wavefrontier T-90, Satlook Digital NIT, Megasat HD5 Combo

Gebruik je een advertentie blocker? Maak dan een uitzondering voor onze website. Zonder advertentie (inkomsten) kan deze site niet voortbestaan.

Link naar bericht
Delen op andere sites

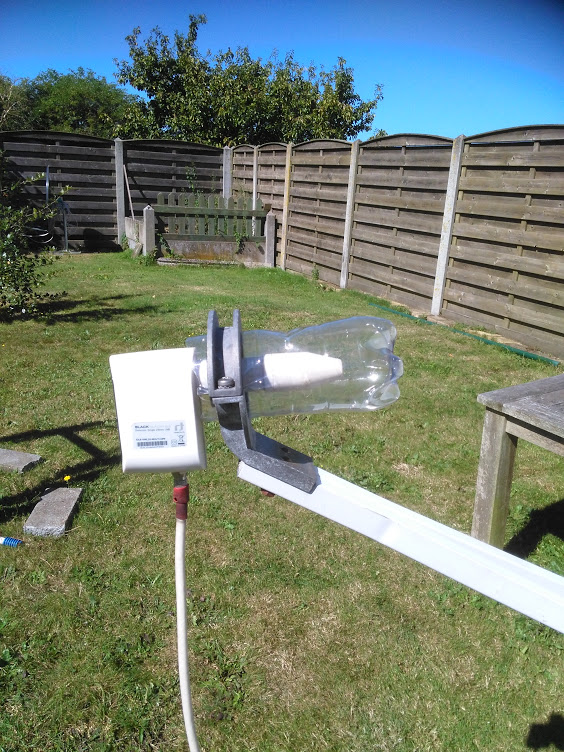

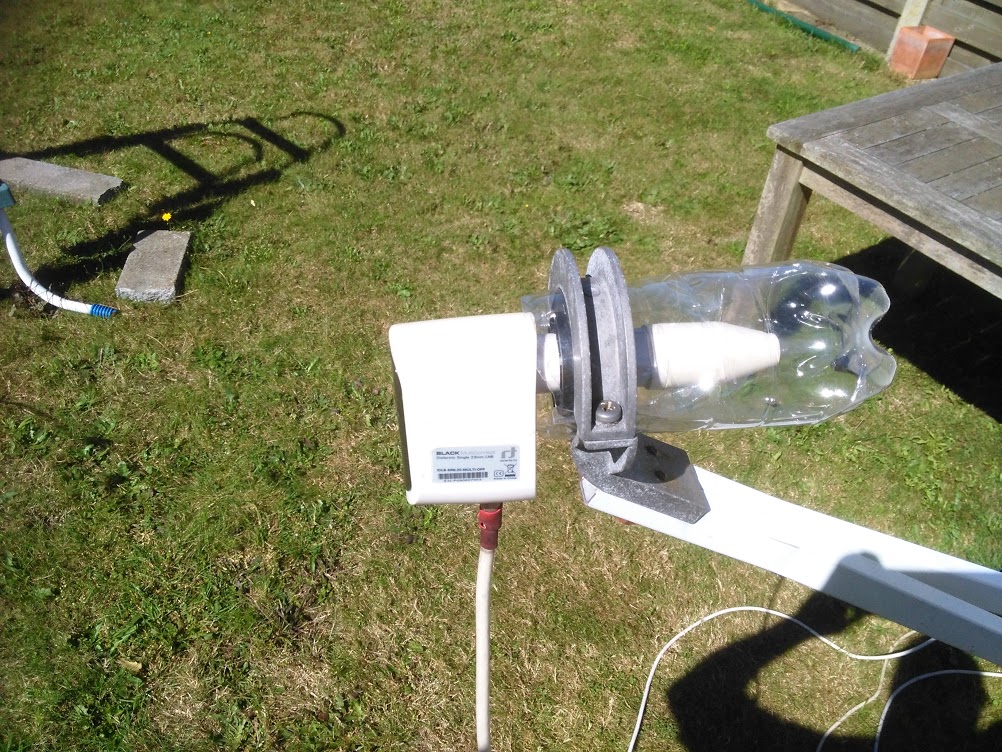

zo kan het ook





  • Like 1

1x Dreambox 900UHD OpenPLi GCC-11.1.20210808 2x  TRIAX 110 TDS 4x twin lnb 1x Channel Master 1.20

1x DREAMBOX 8000 HD pvr 1x DB800 prv  2x Dreambox 800se  1x GIGABLU HD QUADPLUS  1x Sab unix triple

1x Samsung UE65MU7070 4K Ultra HD Smart LED  1x Samsung  UE46F6650SSXXN led



Link naar bericht
Delen op andere sites

  • 1 maand later...

Naar wat proberen met alleen een Duolnb werd het toch tijd om enkele lnb's te kopen.

Gisteren 4 lnb's aangeschaft van het merk: Megasat Multifeed met dunne kop.

Naar wat prutsen van mijn kant is het mij gelukt om de Astra 1.2.3 te ontvangen en de Hotbird 13E

Met dank aan @alex1970 voor wat tips en hoe ik dingen moet instellen.





Alleen wil de switch helaas niet terugschakelen dus als ik  kijk op bijvoorbeeld de hotbird en wil dan terug naar de 23.5 dan heb geen signaal meer op de astra 23.5

zet ik de ontvanger uit en dan weer aan dan kan ik wel weer schakelen tussen de lnb's  wil ik dan weer schakelen dan moet de ontvanger weer uit en aan...

Waarschijnlijk de switch stuk ?



nog foto van hoe het spul er bij hangt
