18 inch actuator draait rond i.p.v in uitschuiven


Plepkeshenkie
 Delen

Aanbevolen berichten

Zoals de titel al zegt ik heb hier een 18 inch actuator van echostar die aangestuurd door een gbox 3000 (vbox)  die rond draait i.p.v de cylinder in of uit te schuiven. Heel af en toe reageert het ding wel maar na een paar cm geeft hij err 2 melding. Ook andere kabel gemonteerd en blijft rondjes draaien. Ik heb hem nu handmatig uitgedraaid maar ook dan alleen maar rond draaien. Iemand een idee hoe ik dit op kan lossen.

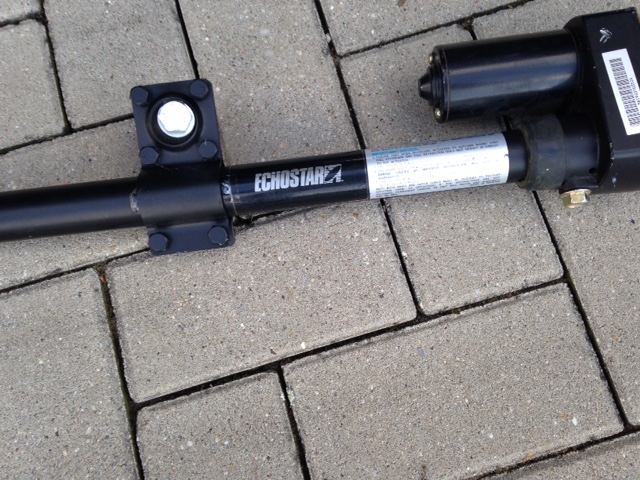

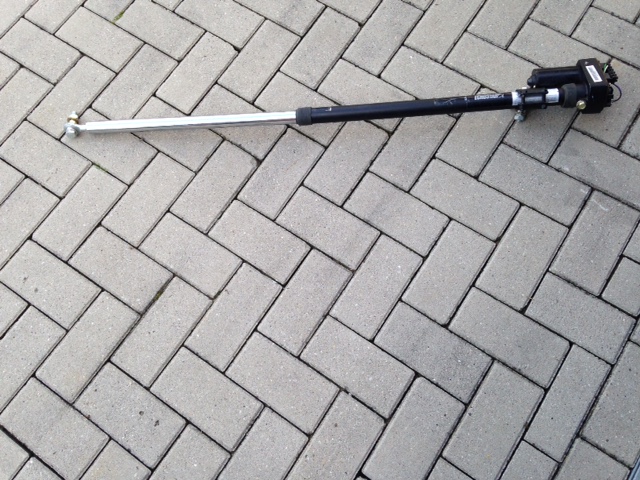

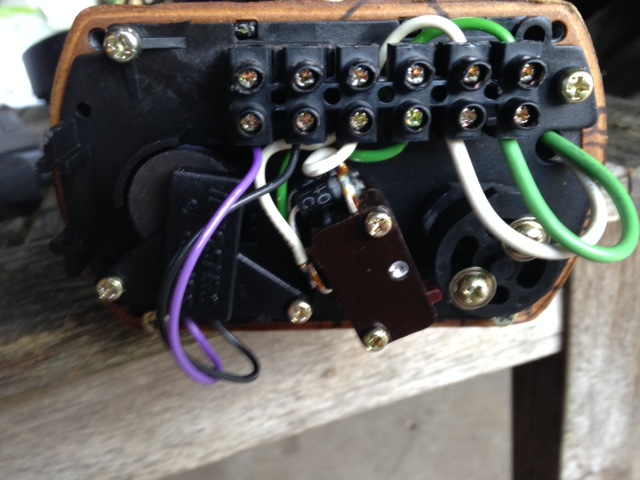

Voor de duidelijk even paar foto,s bijgevoegd zodat  het misschien makkelijker is om mij uit te leggen wat ik het beste kan doen




Channel master 180 cm draaibaar 31,5 west tot 76,5 oost met lnb revolver met C band lineaire lnb, 1 keer Ku band lnb, Inverto Ka Ku en  lnb voor 26 oost amateur band

T90 schotel  sat posities 42, 39, 28, 23,5, 19,2 16, 13, 9, 4,8 en 0,8. Unimesh 3,10 m met 2 keer C band lnb

Ontvangers Octagon sf8008, Extrend 9500 en Edision Mio 4k



Link naar bericht
Delen op andere sites


De actuator is nog nooit gebruikt. Heeft jaren als reserve in de kast gelegen dus vastgeroest of versleten tandwielen is niet aan de orde.

Wat ik bemerk is dat de motor via de gbox wel aanstuurt alleen binnen in de actuator wordt het niet omgezet in een in/uitschuif beweging maar een ronddraaiende beweging. Bij  signaal van de gbox voor uit schuiven draait de as volgens mij rechtsom en bij inschuiven links om. Vreemd???

Channel master 180 cm draaibaar 31,5 west tot 76,5 oost met lnb revolver met C band lineaire lnb, 1 keer Ku band lnb, Inverto Ka Ku en  lnb voor 26 oost amateur band

T90 schotel  sat posities 42, 39, 28, 23,5, 19,2 16, 13, 9, 4,8 en 0,8. Unimesh 3,10 m met 2 keer C band lnb

Ontvangers Octagon sf8008, Extrend 9500 en Edision Mio 4k



Link naar bericht
Delen op andere sites

December 10 dat zou het kunnen zijn. De actuator lag gewoon op  de werkbank. Zal het morgen proberen met de schroevendraaier.

Channel master 180 cm draaibaar 31,5 west tot 76,5 oost met lnb revolver met C band lineaire lnb, 1 keer Ku band lnb, Inverto Ka Ku en  lnb voor 26 oost amateur band

T90 schotel  sat posities 42, 39, 28, 23,5, 19,2 16, 13, 9, 4,8 en 0,8. Unimesh 3,10 m met 2 keer C band lnb

Ontvangers Octagon sf8008, Extrend 9500 en Edision Mio 4k



Link naar bericht
Delen op andere sites

De schroevendraaier van December10  was de oplossing. Actuator draait zoals het moet.

Channel master 180 cm draaibaar 31,5 west tot 76,5 oost met lnb revolver met C band lineaire lnb, 1 keer Ku band lnb, Inverto Ka Ku en  lnb voor 26 oost amateur band

T90 schotel  sat posities 42, 39, 28, 23,5, 19,2 16, 13, 9, 4,8 en 0,8. Unimesh 3,10 m met 2 keer C band lnb

Ontvangers Octagon sf8008, Extrend 9500 en Edision Mio 4k



Link naar bericht
Delen op andere sites

  • V.I.P.

Doordat het "oog" meegedraaid heeft staan de eindschakelaars niet meer goed .

Laat actuator helemaal inschuiven tot hij stopt , dan met de hand het oog zover in draaien dat de binnenbuis ongeveer 5 mm uit steekt .

Het verschil tussen theorie en praktijk is mijn uitdaging .
Octagon SF8008 4K   C-Tech HD 5000-C+ (Dr.HD F16)

1.8 m ChannelMaster Offset in tuin 53º E - 45º W Jaeger SMR 1224 Usals met 5 Lnb wisselaar 2x Ka - Ku - C band Lin / Circ

Link naar bericht
Delen op andere sites

Trust bedankt voor het meedenken maar dat had ik inmiddels gedaan.

Channel master 180 cm draaibaar 31,5 west tot 76,5 oost met lnb revolver met C band lineaire lnb, 1 keer Ku band lnb, Inverto Ka Ku en  lnb voor 26 oost amateur band

T90 schotel  sat posities 42, 39, 28, 23,5, 19,2 16, 13, 9, 4,8 en 0,8. Unimesh 3,10 m met 2 keer C band lnb

Ontvangers Octagon sf8008, Extrend 9500 en Edision Mio 4k



Link naar bericht
Delen op andere sites
