reparatie Blueray Poineer BDP-140

[uncleee]

Ik heb een Pioneer Blueray speler type BDP-140 ,Doet totaal niets geen licht of zo ik hem open gemaakt en naar voeding gekeken Type P10179 stond een condensater een beetje boll C509 2200uf 16 volt ik heb geen schema of zo maar mischien iemand zelfde ervaring gehad alle hulp is welkom

[Psychosammie]

Staat er wat op het printje? Plaats eens een foto.



Ik heb eventueel een service manual.

10 september 2017 aangepast door Psychosammie

[columbo]

Als hij bol staat is hij defect ,gewoon vervangen ,let wel op dat je een 105 *==105 graad cellcius neemt ,aders werkt hij niet ,daar heb je geen manual voor nodig.

[uncleee]

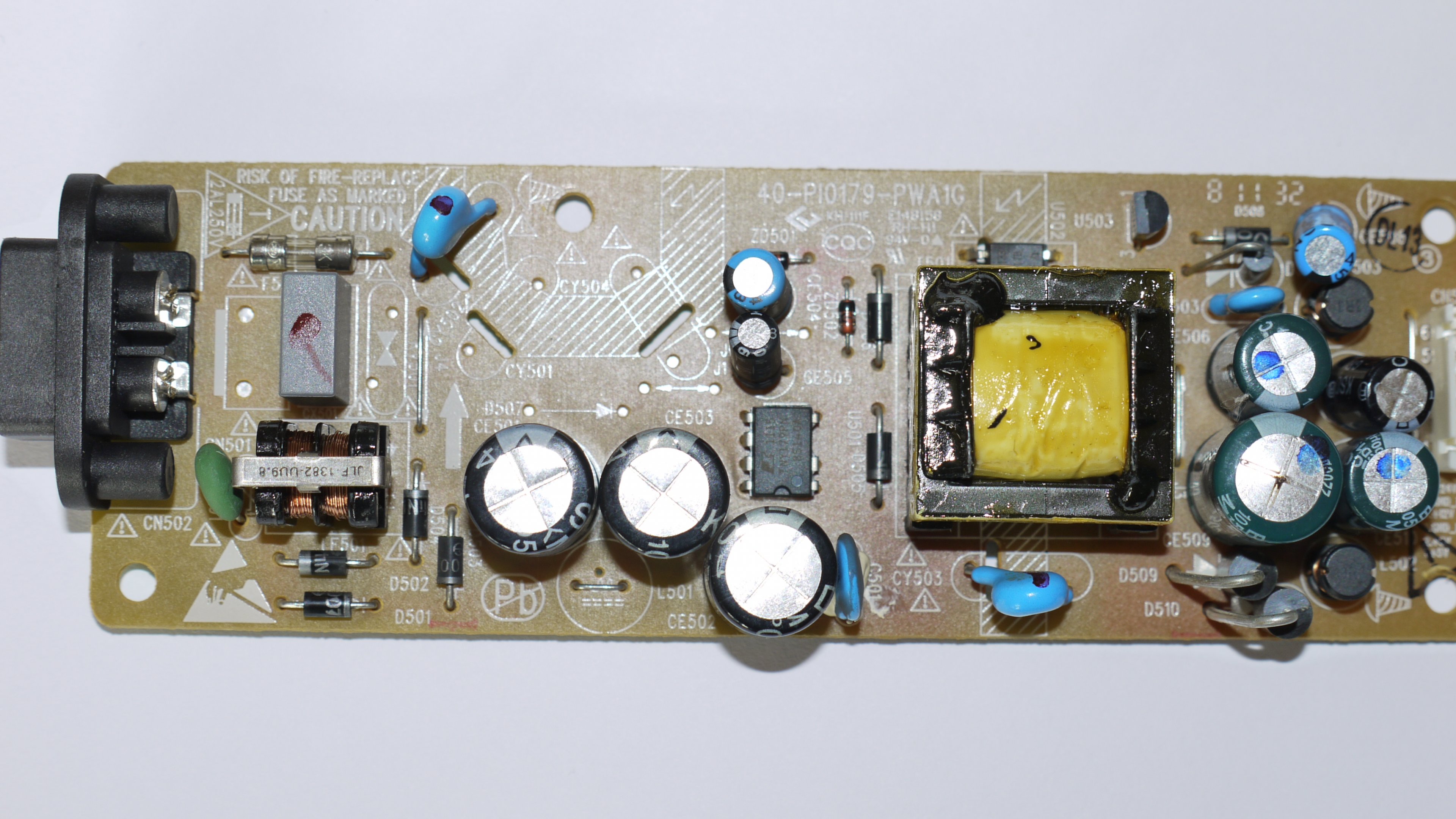

ik stuur een plaatje van de voeding c509 staat een beetje bol

[iemand]

da's een duidelijke (oor-)zaak.

[Steve]

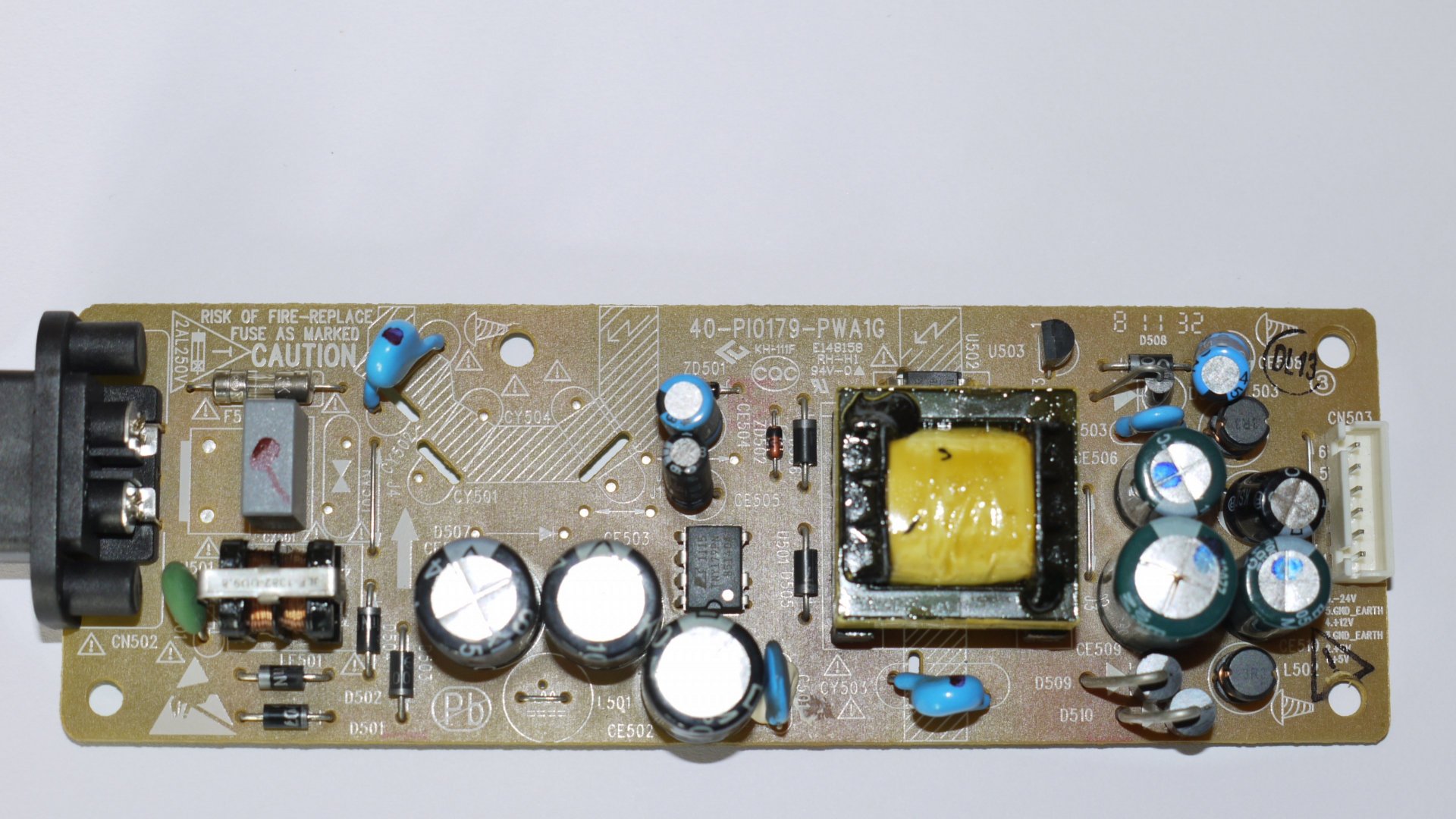

Controleer de +5 volt op de connector (cn503) van de voedingsprint.is dit niet goed ? vervang dan ce509 en ce510



dit is op de foto de onderste 2 groene condensatoren



11 september 2017 aangepast door Steve

[Psychosammie]

Pin 1 en 2.



C510 = 1000uF 16V

[uncleee]

Heren bedankt voor hulp ik zal onderdeelen bestelen en ik meld de uitkomst

[Psychosammie]

Wie ga je bestelen?

[columbo]

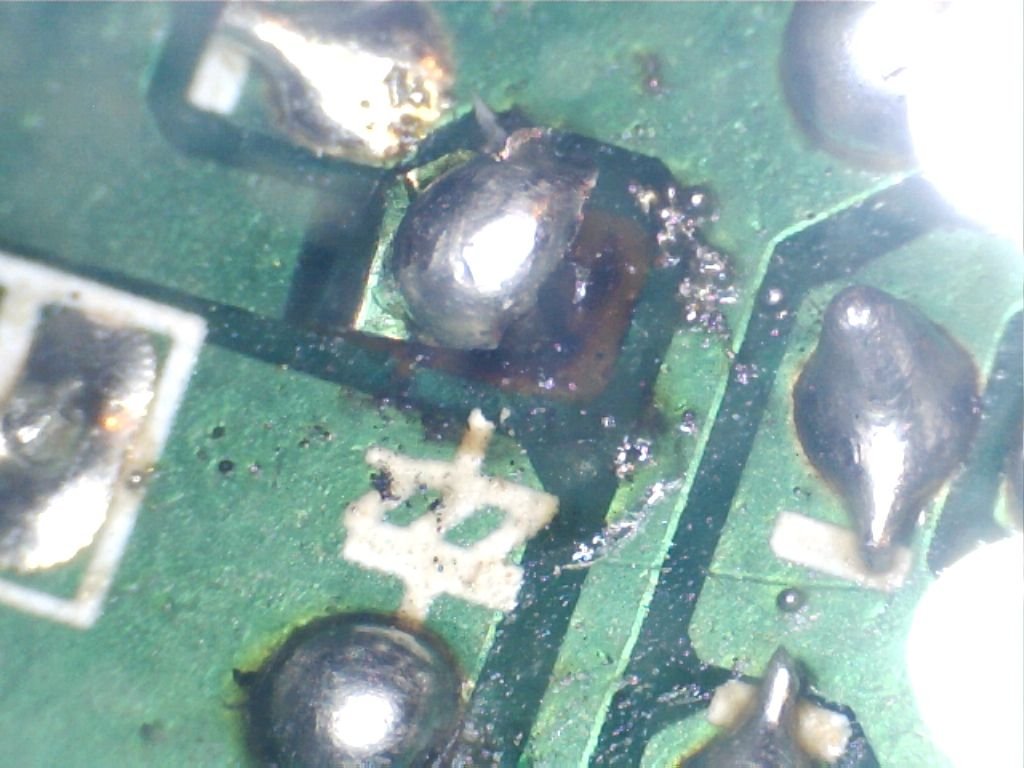

Vergeet niet na het solderen ? je printplaat schoon te maken ,anders krijg je ook  zo'n knoei boel.

[uncleee]

Tis weer opgelost 2 elcos waren defect c510 en c509 alles werk weer iedereen bedankt voor de hulp en heb netjes gesoldeerd
