Stab 100 motor

[edbe]

[Sprietje]

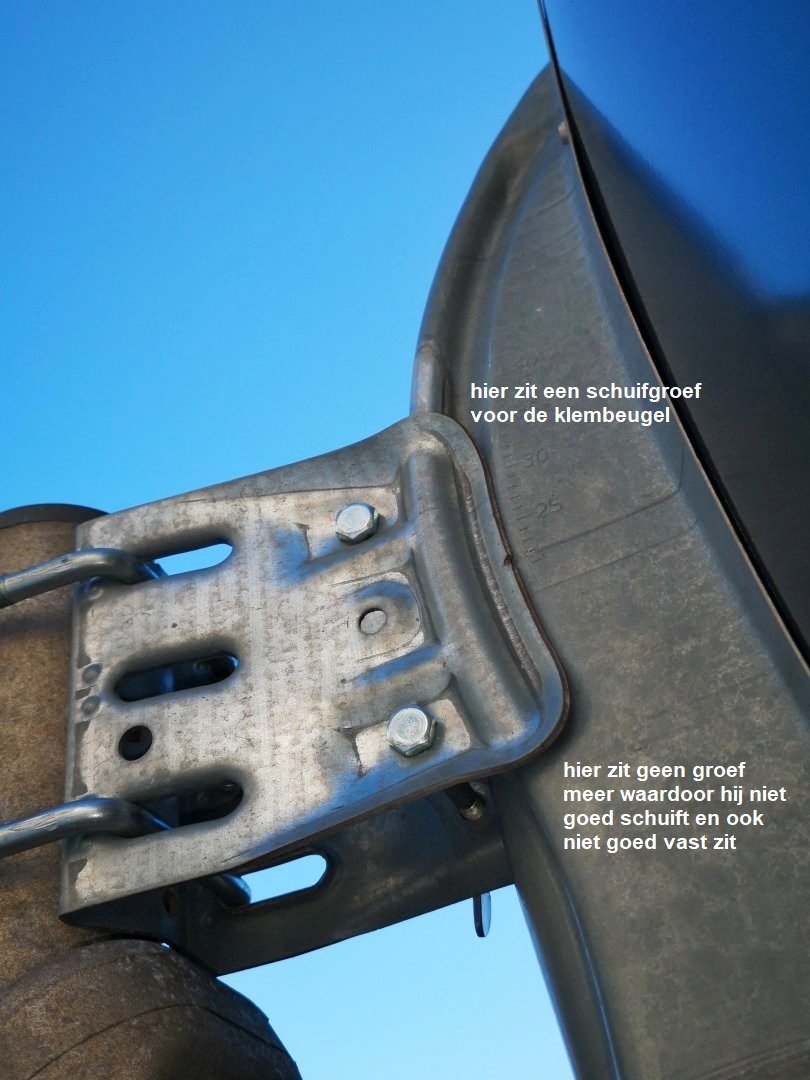

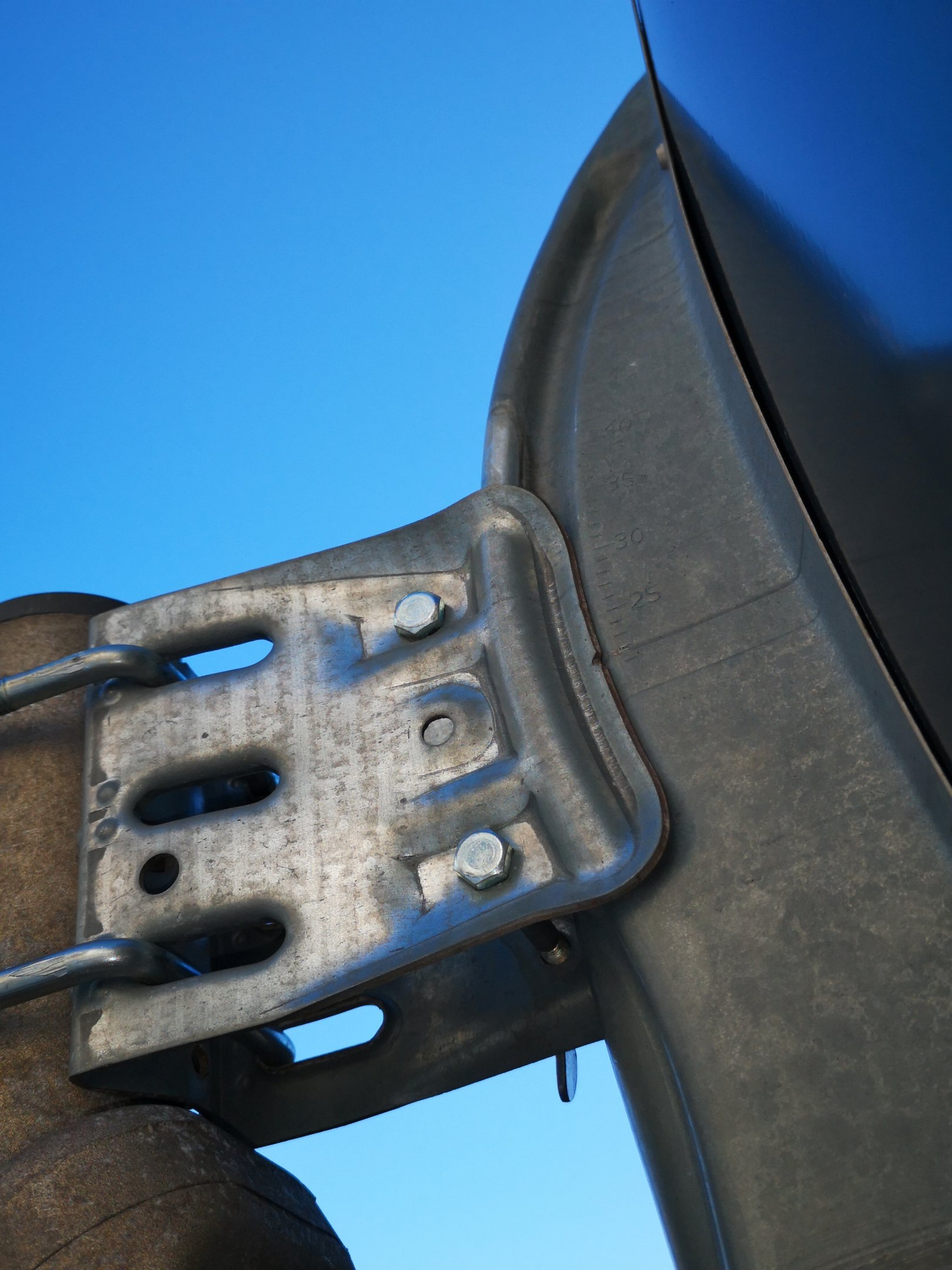

Je gebruikt de hoge schaalverdeling en zit nu helemaal op het einde van de instelling. De richel waarover je de schotel verschuift is daar al niet diep genoeg meer waardoor het verschuiven moeilijk gaat en er geen goede klemming is.

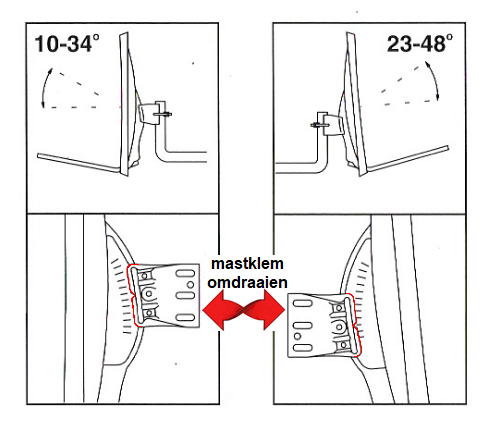

Je moet de mastbeugel omdraaien en dan de schaalverdeling aan de andere zijde aflezen.

28 december 2018 aangepast door Sprietje

[edbe]

heb ik gedaan, maar totaal geen ontvangst.....

[edbe]

nou jongens ik wil iedereen bedanken die mij geholpen heeft....maar dit valt mij toch zwaar tegen.....

bij de SG2100 ging het toch makkelijker.



[Sprietje]

Maak eens een foto van de schaalverdeling op je rotor zodat we kunnen zien hoe je die hebt afgesteld.

[a33]

1 uur geleden zei edbe:

nou jongens ik wil iedereen bedanken die mij geholpen heeft....maar dit valt mij toch zwaar tegen.....

bij de SG2100 ging het toch makkelijker.



Heb je 'm meteen maar te koop gezet? https://www.sat4all.com/forums/topic/365507-tk-stab100/



Ik zou gewoon even stap voor stap de motorinstellingen checken. Te beginnen met de rotorschaal, waarnaar Sprietje in zijn laatste post vroeg. Wellicht heb je elevatie- en latitude-schaal verwisseld; vaak is het iets "simpels".

Bij je dishpointer-scherm kun je onder MOTORIZED nog de HH100 kiezen, dan krijg je de toepasselijke bocht van de motoras in je berekening (nl 30 graden).



Overigens zou ik meteen gaan voor de modified motor angles, in jouw geval:

Motor latitude scale 51.5 oftewel motor elevation scale (90-51.5 = ) 38.5 graden

Dish declination offset 6.75  dus schotel elevatieschaal (= 30-6.75) = 23.25 graden.

Dat scheelt later weer fijn-afstelling perikelen.

Staat je mast helemaal loodrecht?



uitrichten met USALS: Eerst goto-nul en alles op nul graden afstellen, en op werkelijke zuiden richten.

Dan met juiste LON en LAT in  je receiver: Goto 4.9 oost opdracht.

Dan 4.9 zoeken, door draaiing van de hele setup op de mast. Als het goed is staat je schotelhoogte al ongeveer goed, en hoef je daar niet veel aan aan te passen.



Groet,

A33



[Gast patje7of9]

2 uur geleden zei edbe:

heb ik gedaan, maar totaal geen ontvangst.....

Als je de handleiding correct volgt , dus stap voor stap moet je toch beeld hebben.

Ik heb 2 maanden geleden ook een STAB HH 120 motor geïnstalleerd en dat met een 90cm Fibo.

Het duurde ongeveer 20 min. om die correct af te stellen.

Dus een SG 2100 kunt wel installeren maar een STAB motor niet, het is alle bij hetzelfde principe.🤢

Die eretitel die onder u naam staat "Sat4all Core Member", mogen ze ook eens aanpassen naar Aspirant Lid.😃

[edbe]

tuurlijk patje7of9 de eikel

[Gast patje7of9]

22 minuten geleden zei edbe:

tuurlijk patje7of9 de eikel



Die eikel bent u zelf.

Je hebt meer of duizend berichten op dit forum, maar je kan nog niet eens een STAB motor installeren en dat met een handleiding die beschikbaar.

Zo te zien ken je er niet veel van.

[grondstof]

Het is ongeveer even moeilijk of gemakkelijk om een Moteck of een Stab te installeren, grootste verschil is de arm van de motor. Bij de Stab omhoog en bij de Moteck naar omlaag. Verder domweg de handleiding volgen en het nulpunt op de juiste plaats cq satelliet kiezen.

[edbe]

50 minuten geleden zei patje7of9:



Die eikel bent u zelf.

Je hebt meer of duizend berichten op dit forum, maar je kan nog niet eens een STAB motor installeren en dat met een handleiding die beschikbaar.

Zo te zien ken je er niet veel van.



bla bla bla

[edbe]

ik krijg nu diverse satellieten door....zit nu tussen 60.0E en 30W.

sommige komen 80% of meer en dan weer enkele tussen 50% en 60%.

[Sprietje]

Kijk, het is dus toch gelukt.

Wat heb je nog moeten aanpassen om het goed te krijgen?

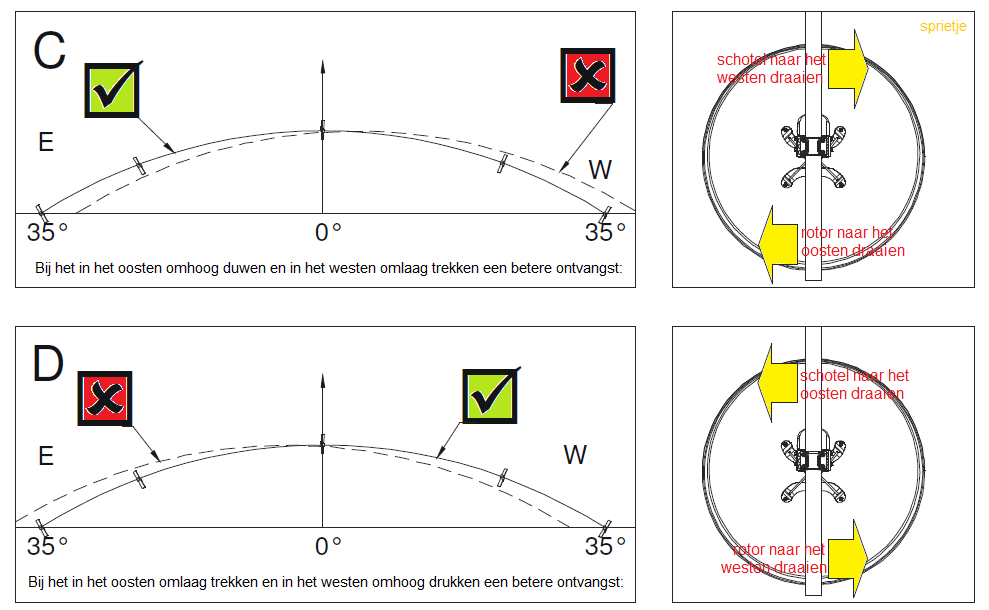

Nu nog de fijnafstelling:

Omdat de rotoras omhoog staat, moeten de handelingen juist andersom uitgevoerd worden dan aangegeven bij de elevatie.





















28 december 2018 aangepast door Sprietje

[edbe]

ik had schijnbaar de bouten van de Stab klem iets te losjes.... waardoor hij meer doorhangde.... na deze meer vast gedraaid te hebben kreeg ik beeld op 4.8 oost.

nu komt inderdaad het fijntune.

[edbe]

Sprietje bedankt voor die info, ga komende week even ermee aan de slag.
