Channel Master 1.2Om

[diamond]

Hans het was normaal dat ik die niet ontvang je moet lang wachten voor een lock + die zender is heel zwak daarom 🤣 en rasd tv komt in orde er is normaal 1 lnb waarbij ik beeld heb in blokken was in ieder geval bij de Triax zo deze Laminas vind ik nogal tegenvallen qua ontvangst deze heeft maar een fd ratio van 0.588 Channelmaster zit op ongeveer 67 68 de gain weet ik niet weet jij die? ben wel eens benieuwd wat de gain is van een Channelmaster 120

[HansSurfer]

Channel Master 1.2m Satellite Dish

Specifications

Type	Offset
Diameter	120 cm
Frequency	Band C Ku Band	3.4 - 4.8 GHz 10.95 - 12.75 Ghz
Gain at 3.95 GH / 11.95	Band C Ku Band	32.0 dBi 42.0 dBi
Tª Noise (30º Elevation)	Band C Ku Band	32º K  24º K
Cross polarization discrimination	Band C Ku Band	30 dB
VSWR	Band C Ku Band	1.3:1 1.4:1
Angle of Elevation	10º -70º (Continuo)
Azimut	0º -360º (Continuo)
Reflective material	Fiberglass
Acceptable Mast Diameter	73 - 76 mm
Wind Resistance (Operational)	80 Km/h
Wind resistance (External)	200 Km/h
Work rate	-50ºC a +80ºC







Jouw Laminas

Effective Reflector Size	mm	1190x1298
Operating Frequency	GHz	10,7÷12,8
Gain (for frequency in GHz) 10.7 GHz 11,3 GHz 12,6 GHz	dBi	40,9 41,1 42,1
3dB Beamwidth (for frequency in GHz) 10.7 GHz 11,3 GHz 12,6 GHz	deg	1,6 1,5 1,4
Focal Length	mm	700
Offset Angle	deg	23,5
Feed Clamp Diameter	mm	40
Antenna Weight  OFC-1200 no mount with mount Az-El	kg	6,2 8,0
Operating Temperature	oC	-40 ÷ +50
Wind Loading Operational Survival	km/h	80 200

20 juni 2020 aangepast door HansSurfer

[diamond]

Had misschien toch beter de Gibertini 125 genomen ahha 🤣😃

20 juni 2020 aangepast door diamond

[HansSurfer]

De Gibertini ontvangt ook zeer veel, maar kan ook door verkeerd transport weer tegenvallen.



Specs

Gain @ 10.95 GHz (dB): 41.3
Cross polarization on axis (dB): >30
First side lobe (dB): 26
Noise temperature @ 30 degree elevation (K): 34
F/D: 0.66
Beam width @ 3dB (deg): 1.37
Elevation angle range (deg): 20-50
Offset pointing angle (deg): 21.3
Mast clamp (mm): 55-100
LNB feed (mm): 23-40
Wind pressure @ 120 km/h (kg): 145
Operating temperature range (deg): -30 C / +70 C
Humidity (%): up to 100 condensed
Pole mountable

Weight: 4 Kilos
Width: 1245 mm
Height: 1335mm
Depth: 20mm

20 juni 2020 aangepast door HansSurfer

[diamond]

Zou ik hem kopen voor de lol 😛 cookiemonster heeft nog een 150 cm staan met lnb revolver die is dan interessanter maar te groot en wie gaat deze komen installeren dat is het probleem en ook vind maar eens een tegelvoet met paal die bijna 2 meter hoog is voor op het balkon ze verklaren mij nu al voor gek laat staan als ik afkom met een 150 cm Gibertini haha die pakt bijna heel de balkon hier in het stad

20 juni 2020 aangepast door diamond

[RimaNTSS]

1 hour ago, HansSurfer said:

De Gibertini ontvangt ook zeer veel, maar kan ook door verkeerd transport weer tegenvallen.

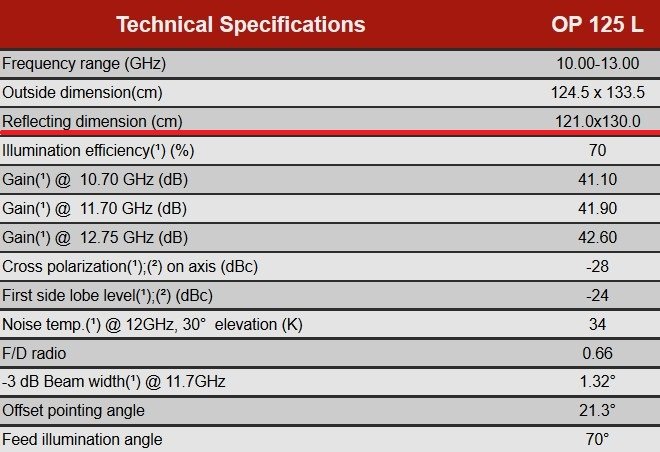

Gewone vrienden, ik word echt boos als iemand antennes groter noemt dan ze in werkelijkheid zijn. Bijvoorbeeld, Gibertini 125, het is maar een naam, in feite is het werkgebied slechts 121x130cm, dus het is geen 125-antenne maar slechts 120cm-antenne, dezelfde Channel Master 1,2m en andere. Natuurlijk kan Gibertini 12 niet beter presteren dan de CM 1,2m-antenne.

20 juni 2020 aangepast door RimaNTSS

[diamond]

Er staat bij Gibertini met matched feed zonder de c120 feedhorn haal je die waardes niet zeker?

20 juni 2020 aangepast door diamond

[RimaNTSS]

3 minutes ago, diamond said:

Er staat bij Gibertini met matched feed zonder haal je die waardes niet zeker?

Het kan me eigenlijk niet schelen wat Gibertini zegt. Ik wil alleen maar zeggen dat Gibertini 125 = 1,2 m antenne. Dat is het punt.

[HansSurfer]

Dus de conclusie is dat bij 1,2 m schotelgrootte de gilbertini en de channel master iets beter presenteren dan de laminas. Waarbij channel master het steviger is qwa windbelasting.

Alleen een gregorian met dezelfde afmeting zal nog iets beter presenteren.

Op 9 °Oost zijn nu ook de multistreamkanalen op 12.341V  hier te ontvangen.





21 juni 2020 aangepast door HansSurfer

[Gast patje7of9]

3 minuten geleden, HansSurfer zei:

Dus de conclusie is dat bij 1,2 m schotelgrootte de gilbertini en de channel master iets beter presenteren dan de laminas. Waarbij channel master het steviger is qwa windbelasting.

Alleen een gregorian met dezelfde afmeting zal nog iets beter presenteren.







Welke conclusie?🤔

Ik zie hier GEEN enkele test van al deze schotels te samen met de vergelijking van transponders?



[HansSurfer]

Een test van deze schotels zou je aan RimaNNTS kunnen vragen, die heeft een schotelpark.

[Gast patje7of9]

Zojuist, HansSurfer zei:

Een test van deze schotels zou je aan RimaNNTS kunnen vragen, die heeft een schotelpark.



Maar die heeft geen Gibertini 125 en Laminas 120.

Alleen Channelmaster,Fibo & Prodelin schotels.

[HansSurfer]

Dan geen test mogelijk met direct vergelijk.

Of het door de IBU komt of niet.

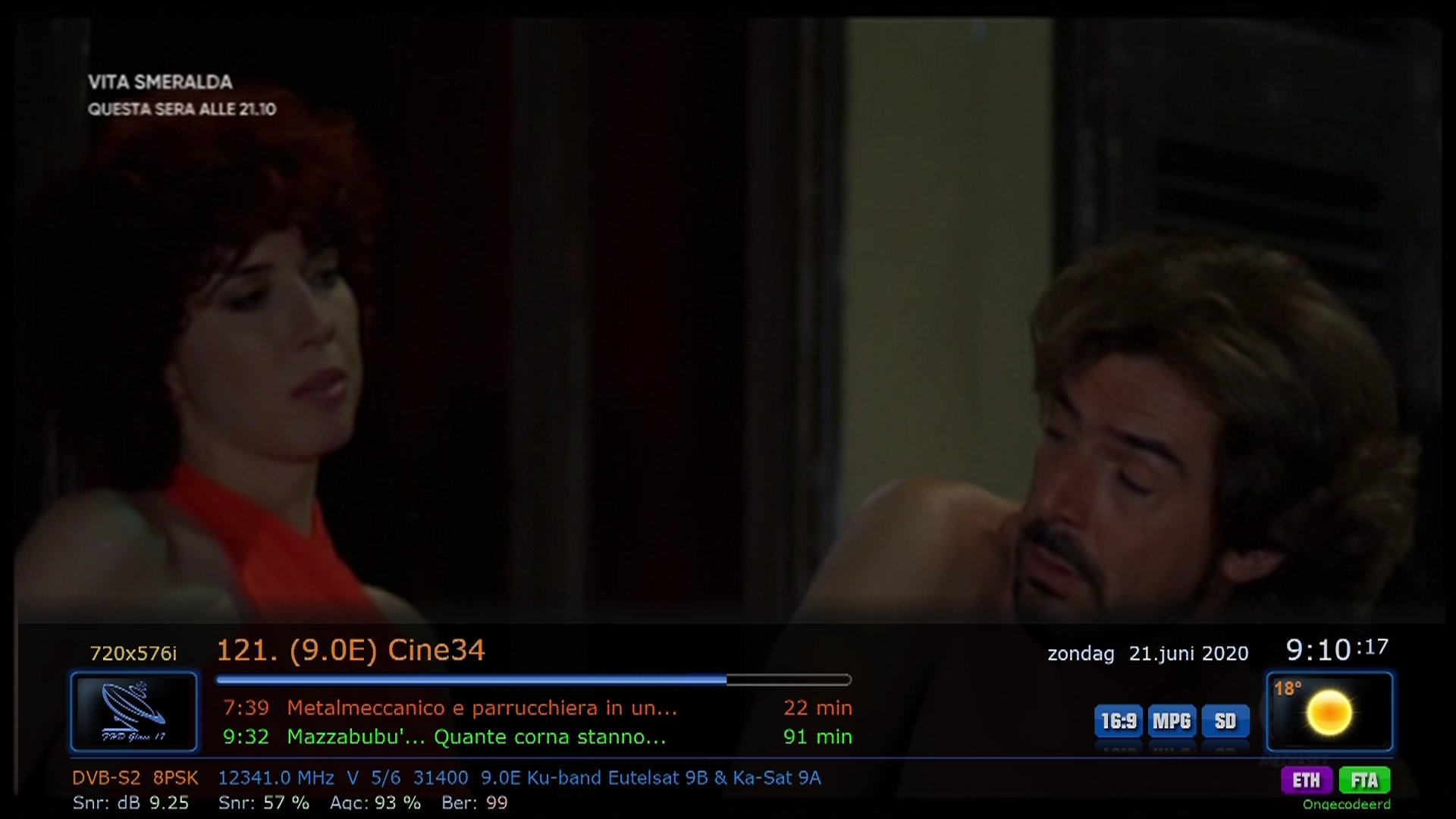

Hier zijn nu ook de op Italië gerichte spotbeam te ontvangen.



[RimaNTSS]

Vrienden! Om eerlijk te zijn, zie ik niet veel waarde in antennevergelijking van dezelfde grootte. De enige echte vergelijking is het gewicht van de spiegel, de kleur, het type materiaal, de kwaliteit van de feedarms, de robuustheid ..... Maar de prestaties, de resultaten zullen sterk afhangen van het feit of LNB correct is gepositioneerd. Ook verschillende LNB's kunnen verschillend presteren op verschillende antennes. Dus ik vermoed dat alle antennes van dezelfde grootte min of meer hetzelfde zullen presteren, als er een verschil in prestatie is, zal deze klein zijn.

[-verwijderd-]

35 minuten geleden, HansSurfer zei:

Of het door de IBU komt of niet.

Hier zijn nu ook de op Italië gerichte spotbeam te ontvangen.

Komt ook door de tuner.
Mijn ervaring is dat de single Inverto Black Ultra LNB in combinatie met de Silabs tuner (die ook in jouw ontvanger zit), uitermate goed presteert.
(Wel heb ik ondervonden dat er een ontvangstverschil kan zitten tussen de diverse single Inverto Black LNB's; mijn IBU lnb uit 2012 presteert iets beter dan een aantal recentere die ik heb)
