FBC-SX2 Tuner: onderdeel op printplaat doorgebrand

[kwetal]

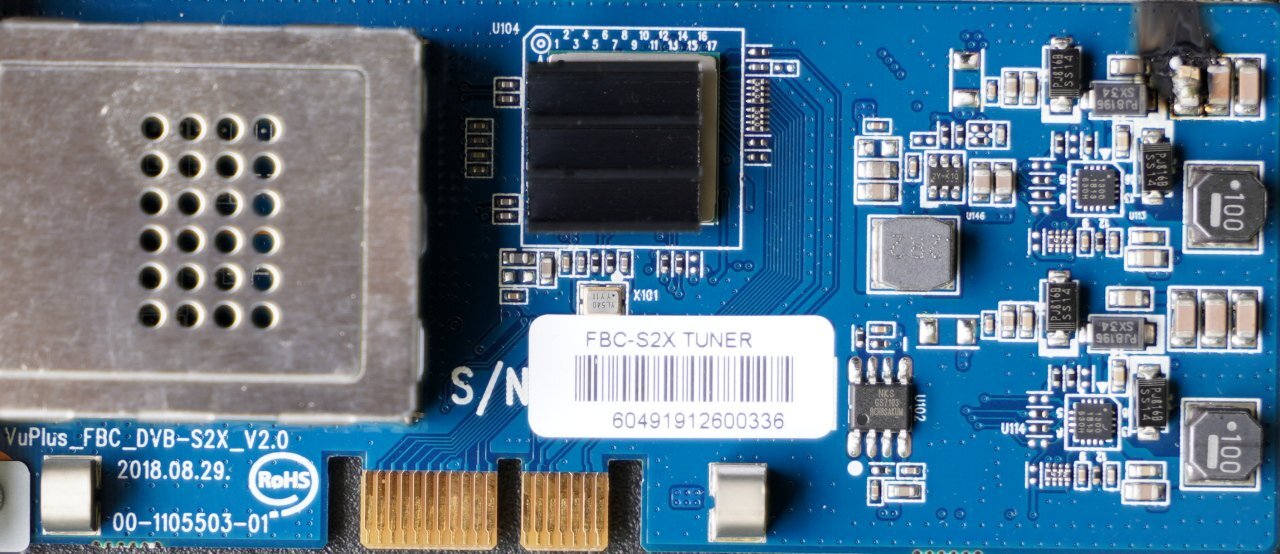

Mijn Vu+ ultimo hield er, tijdens het bekijken van een IP stream, plotseling mee op. Zo dood als een pier. Reageerde nergens meer op. Na verloop van tijd een stevige electronica schroeilucht uit het apparaat. Voeding er af en apparaat opengemaakt. Een van de twee (identieke) tunerkaarten vertoonde een brandplek met doorgebrand onderdeel. Met mijn EE-bouwdozen kennis kon ik het onderdeel niet identificeren maar ik zou zeggen een weerstand. Of misschien een diode. Of misschien een condensator. Niet belangrijk.



Wel belangrijk: Na het verwijderen van van de bewuste tunerkaart startte het apparaat weer op. Pffff... Want behalve Mimisiku kan niemand meer aan een nieuwe Ultimo komen. De tunerkaarten zijn gelukkig nog leverbaar. Ondanks dat de oplossing in zicht is toch even een paar vragen aan ervaringsdeskundigen.



1. We hebben het verdere verloop niet afgewacht en de stekker er uitgehaald. We waren er bij. Maar zou ingeval van onze afwezigheid het hele apparaat in de fik kunnen vliegen en daarmee mogelijk ook onze woning?

2. De box is iets meer dan twee jaar oud. We gebruiken de box bepaald niet intensief. Tijdens dit ongelukje gebruikten we de tuner zelfs helemaal niet. Vinden jullie dit risico klant of is er een (moreel) recht op garantie.

3. Zijn die vu-boxen relatief kwetsbaarder dan andere merken?



Overigens zijn wij een zeer tevreden Vu+ gebruiker.





[ceesv]

Eh, de tuner is aangesloten op een coax kabel en voedt de LNB.

Sluiting in je antenne kabel kan ervoor zorgen, dat op de tunerkaart de voeding schakeling voor de LNB overbelast wordt en onderdelen te heet worden. Ook een defecte Diseqc schakelaar zou deze kortsluiting kunnen hebben veroorzaakt.

Een onderdeel van de tunerkaart wat spontaan defect raakt kan natuurlijk ook voor deze overbelasting zorgen.



Het is dus verstandig om de betreffende antenne kabel en aangesloten periferieën te controleren.



Of die sluiting op den duur je huis kan doen afbranden, bij onvoldoende ventilatie en brandbare materialen in de buurt zou dat theoretisch kunnen.

Maar bedenk, dat dit een incident is en het ontbranden van omliggende zaken onwaarschijnlijk is, maar nooit 100% uit te sluiten.



Garantie claimen kan je proberen, zeker wanneer de termijn van 2 jaar gering is overschreden.

Indien de fout is ontstaan door een externe oorzaak, zoals een defecte lnb of sluiting in de antenne kabel is garantie claimen discutabel.







[Mimisiku]

Dat is mooi balen zeg! Als je de defecte tuner eruit haalt start de box dan nog op of is hij dan nog steeds dood?

[ceesv]

27 minuten geleden, kwetal zei:

Wel belangrijk: Na het verwijderen van van de bewuste tunerkaart startte het apparaat weer op. Pffff... Want behalve Mimisiku kan niemand meer aan een nieuwe Ultimo komen.

Die vraag was al beantwoord.😎

[kwetal]

27 minuten geleden, ceesv zei:

Eh, de tuner is aangesloten op een coax kabel en voedt de LNB.

Sluiting in je antenne kabel kan ervoor zorgen, dat op de tunerkaart de voeding schakeling voor de LNB overbelast wordt en onderdelen te heet worden. Ook een defecte Diseqc schakelaar zou deze kortsluiting kunnen hebben veroorzaakt.

......

Het is dus verstandig om de betreffende antenne kabel en aangesloten periferieën te controleren.

Mijn dank! Daar had ik nog niet aan gedacht. Nu zit er een vrij complexe set-up achter de bewuste coax kabel. Als eerste een Uncomitted switch en daarop twee multiswitches met ieder 4 quattro LNB's. Een simpele ohm meting op de kabel volstaat waarschijnlijk niet..... De kabel kan ik nog apart testen maar daarna houdt het voor mij op. denk ik.



[Mimisiku]

1 uur geleden, ceesv zei:

Die vraag was al beantwoord.😎

Not gezien…. Sorry… Als de box nog start is de aanschaf van een nieuwe FBC tuner nog te overwegen. Maar uiteraard eerst de coax en de aangesloten apparatuur testen. Diode-ontkoppeling in gebruik?

[Mimisiku]

2 uren geleden, kwetal zei:

Want behalve Mimisiku kan niemand meer aan een nieuwe Ultimo komen.

Nou, ik ben bang dat ik nu ook niet meer aan een nieuwe Ultimo4K kan komen mocht ik (weer) ellende meemaken. Met de Duitse leverancier had ik puur mazzel (via de NL ‘hof’leverancier)… Overigens doet die box het gelukkig prima, maar wel een ventilator in gebruik….

[ceesv]

Ik verhuis dit naar de rokende soldeerbout.

Daar zitten specialisten met  meer kennis over dit onderwerp.

[Frans B]

Ik zie op de foto er precies onder hetzelfde circuit. voor 2de lnb dus. Het lijkt op een smd condensator, en die gaan weleens stuk. hopelijk is het zoiets. Desolderen ben proberen, zelfs zonder het defecte onderdeel. Als het een condensator is, his er een best grote kans dat deze 100nF was.

[iemand]

Goed gezien Frans, lijkt mij ook.

[kwetal]

4 uren geleden, Mimisiku zei:

............. Maar uiteraard eerst de coax en de aangesloten apparatuur testen. Diode-ontkoppeling in gebruik?

Hier wreekt het zich toch dat ik maar een eenvoudige amateur ben. Wat bedoel je met diode ontkoppeling? Is dat iets voor in de voeding?



@Frans B Die tweevoudig uitgevoerde circuits had ik ook al opgemerkt. Ik heb even wat nagelezen omtrent deze condensatoren en je hebt waarschijnlijk een goed punt. Is die capaciteit nergens op af te lezen? Zoals vroeger mijn weerstandjes uit de EE-doos gekleurde ringetjes hadden.



[Frans B]

Ik had pas geleden zo'n probleem met een Dell PC. Kortgesloten en een zwarte plek.......ceramische ontkoppel condensator was kortgesloten. Verweidert en vervangen en werkt weer perfect.

[Frans B]

1 minute ago, kwetal said:

Hier wreekt het zich toch dat ik maar een eenvoudige amateur ben. Wat bedoel je met diode ontkoppeling? Is dat iets voor in de voeding?



@Frans B Die tweevoudig uitgevoerde circuits had ik ook al opgemerkt. Ik heb even wat nagelezen omtrent deze condensatoren en je hebt waarschijnlijk een goed punt. Is die capaciteit nergens op af te lezen? Zoals vroeger mijn weerstandjes uit de EE-doos gekleurde ringetjes hadden.



Je zou de condensator van het andere circuit los kunnen maken en doormeten, met risico! Ik zou gewoon een 100nF ceramische condensator er monteren en uitproberen.

[Old Satterhand]

@kwetal

Er is hoogstwaarschijnlijk sluiting ontstaan tussen de power layers van de printplaat, veroorzaakt door verhitting door de defecte condensator.

Daardoor verkoolt de het materiaal waarvan het board is gemaakt, wordt geleidend en veroorzaakt sluiting.



Je moet een manier vinden om dat te meten.

Dan het verkoolde deel wegkrabben, net zolang er nog sluiting is.

Als de sluiting weg is kun je proberen een keramische condensator te plaatsen.

De waarde is al langs gekomen, 100 nF.

Die waarde is niet kritisch.

[ceesv]

1 uur terug, Old Satterhand zei:

Dan het verkoolde deel wegkrabben, net zolang er nog sluiting is.

Gebruik daarvoor een glaspen.

Bijvoorbeeld RONA 800214 Draaipen met 12 glashaarpenselen Diameter 4 mm

Alternatief: TOOLCRAFT TO-5864070 Glasvezel reinigingskwast / glasvezel-gumstift / Glazen gum diameter 4 mm Diameter 11 mm N/A 12
