Help, vertraagd opkomend en vertraagd afvallen?

Con

Door Con
in Off topic

 Delen
Ga naar oplossing Opgelost door ceesv,

Aanbevolen berichten

Con Superster

Con

Geplaatst:
Geplaatst: (aangepast)

Beste mede-Sat4allers, heb ff jullie hulp nodig.



Ik heb 2 tijdrelais nodig waarvan 1 vertraagd opkomt (5 minuten)

en 1 welke vertraagd afvalt (20 minuten)

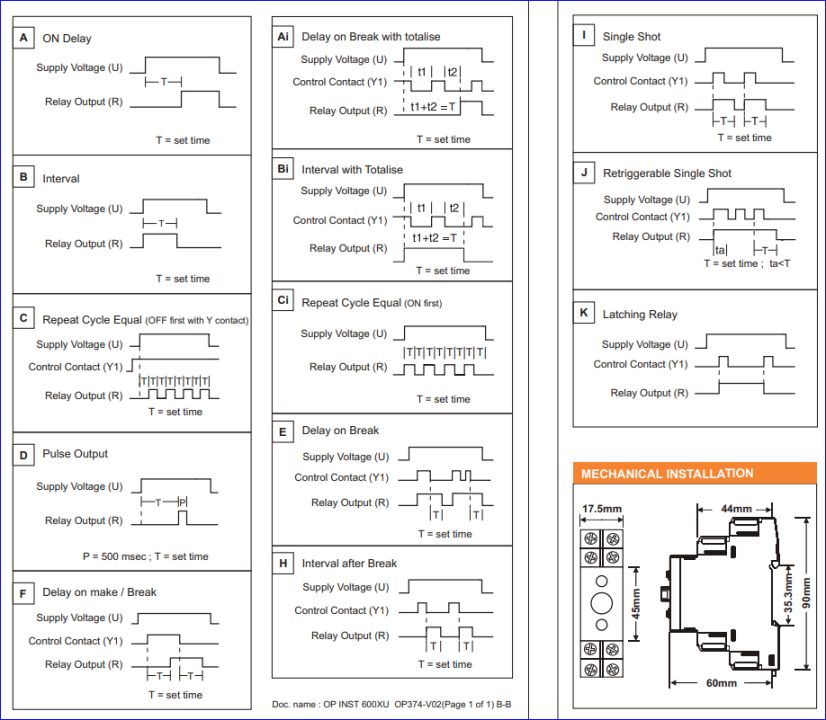

Hierbij het overzicht van de mogelijke instellingen, vertraagd opkomen

is A (On delay) maar ik weet niet zeker of vertraagd afvallen mogelijk is, wie o wie.

Zie ook hieronder het relais.







aangepast door Con

Groet, Con. Gloeiende, gloeiende, een beetje humor moet kunnen, anders ga je maar ergens anders heen..
Sinds maart 2021 glasvezel via KPN.

Internet/PC: modem/router Fritzbox en TP-Link accesspoint, switch (8), switch (4)

Intel Nuc i7 met W10, Gigabyte Brix met Home Assistant, 17 Shelly's en 2 ESP-tjes.

Link naar reactie
Delen op andere sites

  • Moderator
ceesv Superster

ceesv

Geplaatst:
  • Moderator
Geplaatst:

Optie F zou je oplossing zijn.

Gaat niet bestaat niet!            65" 4-K OLED,  Vu+ Duo 4K SE BT, Vu+ Solo 4K, Rebox-8500, Rebox-8000, Wavefrontier T-90, Satlook Digital NIT, Megasat HD5 Combo

Gebruik je een advertentie blocker? Maak dan een uitzondering voor onze website. Zonder advertentie (inkomsten) kan deze site niet voortbestaan.

Link naar reactie
Delen op andere sites
Con Superster

Con

Geplaatst:
  • Auteur
Geplaatst:

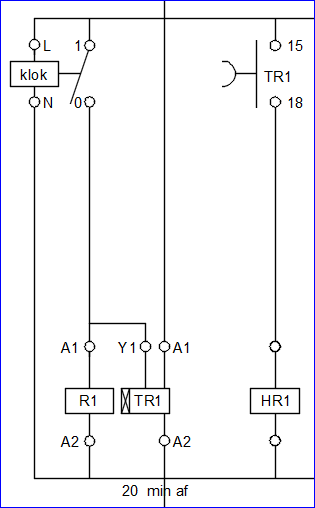

Bedankt voor je zéér snelle reactie maar ik laat nog even de integratie zien.

Hier geldt wanneer de klok inschakelt de timer wordt geactiveerd en het

contact 15/18 onmiddellijk gemaakt, wanneer de klok uitschakelt moet

de timer zijn contact nog 20 minuten vasthouden.






Groet, Con. Gloeiende, gloeiende, een beetje humor moet kunnen, anders ga je maar ergens anders heen..
Sinds maart 2021 glasvezel via KPN.

Internet/PC: modem/router Fritzbox en TP-Link accesspoint, switch (8), switch (4)

Intel Nuc i7 met W10, Gigabyte Brix met Home Assistant, 17 Shelly's en 2 ESP-tjes.

Link naar reactie
Delen op andere sites
  • Moderator
  • Oplossing
ceesv Superster

ceesv

Geplaatst:
  • Moderator
  • Oplossing
Geplaatst:

Dat is optie E

Gaat niet bestaat niet!            65" 4-K OLED,  Vu+ Duo 4K SE BT, Vu+ Solo 4K, Rebox-8500, Rebox-8000, Wavefrontier T-90, Satlook Digital NIT, Megasat HD5 Combo

Gebruik je een advertentie blocker? Maak dan een uitzondering voor onze website. Zonder advertentie (inkomsten) kan deze site niet voortbestaan.

Link naar reactie
Delen op andere sites
Con Superster

Con

Geplaatst:
  • Auteur
Geplaatst:
9 minuten geleden, ceesv zei:

Dat is optie E

Hier ben ik blij me, danke. Dan hoef ik geen dure Finders te kopen.

Scheelt 35 euries per stuk, is toch geld... :)

Groet, Con. Gloeiende, gloeiende, een beetje humor moet kunnen, anders ga je maar ergens anders heen..
Sinds maart 2021 glasvezel via KPN.

Internet/PC: modem/router Fritzbox en TP-Link accesspoint, switch (8), switch (4)

Intel Nuc i7 met W10, Gigabyte Brix met Home Assistant, 17 Shelly's en 2 ESP-tjes.

Link naar reactie
Delen op andere sites
Con Superster

Con

Geplaatst:
  • Auteur
Geplaatst:

Het is een stukje van de zwembadregeling van mijn buurman.

Hij heeft ongekend veel sjoege van staal...

Dus moet het overdraagbaar zijn en eenvoudig elektrotechnisch.



Groet, Con. Gloeiende, gloeiende, een beetje humor moet kunnen, anders ga je maar ergens anders heen..
Sinds maart 2021 glasvezel via KPN.

Internet/PC: modem/router Fritzbox en TP-Link accesspoint, switch (8), switch (4)

Intel Nuc i7 met W10, Gigabyte Brix met Home Assistant, 17 Shelly's en 2 ESP-tjes.

Link naar reactie
Delen op andere sites
Big fellow Superster

Big fellow

Geplaatst:
Geplaatst:

Die Eaton Easy PLCs programmeer je op een vergelijkbare manier als je getekend hebt. Maar dan met de flexibiliteit van het niet moeten omsteken van bedrading als je de logica verandert. Voor simpele projecten zijn ze zeer geschikt, en kan je veel relais besparen 🙂 .  Inbouwen in een standaard kastje, en dan ziet het er netjes uit 🙂

“Success is not final, failure is not fatal: it is the courage to continue that counts.” ~ Winston Churchill

Link naar reactie
Delen op andere sites
Drs. IJzerbout Superster

Drs. IJzerbout

Geplaatst:
Geplaatst:

Een PLC (Duits SPS) is waarschijnlijk een beetje overkill.
Toch zijn die dingen erg handig voor zulke toepassingen en worden in de industrie veel toegepast.



Ik heb bijvoorbeeld mijn hele zwembad water /afkoeling/ pompensturing / filtering /bijvullen/ licht, etc. met SPS`en zelf geprogrammeerd.
Alles met sensoren en voelers, temperatuur opnemers.

"On ne voit bien qu'avec le coeur. L'essentiel est invisible pour les yeux."

Link naar reactie
Delen op andere sites
  • 2 weken later...
Con Superster

Con

Geplaatst:
  • Auteur
Geplaatst:
Op 5-6-2023 om 13:55, ceesv zei:

Dat is optie E

Ik heb de relais binnen en het is inderdaad optie E. Mijn dank is weer groot.

Groet, Con. Gloeiende, gloeiende, een beetje humor moet kunnen, anders ga je maar ergens anders heen..
Sinds maart 2021 glasvezel via KPN.

Internet/PC: modem/router Fritzbox en TP-Link accesspoint, switch (8), switch (4)

Intel Nuc i7 met W10, Gigabyte Brix met Home Assistant, 17 Shelly's en 2 ESP-tjes.

Link naar reactie
Delen op andere sites
Con Superster

Con

Geplaatst:
  • Auteur
Geplaatst:

Nee, dat deed je vroeger met de timer NE 555. Probleem was dat je moest gokken hoe je de potmeter moest zetten voor een bepaalde tijd. Nu, bij de bestaande timers € 14, zit daar gewoon een schaalverdeling op met een fijnafstemming met 12 functies.
