Sprietje

Mijn tuin loopt 2 meter af. Mag hij dan 3,8 meter hoog zijn?

Nee, dat is 2 meter.

Groot voordeel van een offsetschotel op de Noordpool dat er niet makkelijk sneeuw op de schotel komt, wel op de lnb maar die is snel schoon te maken.

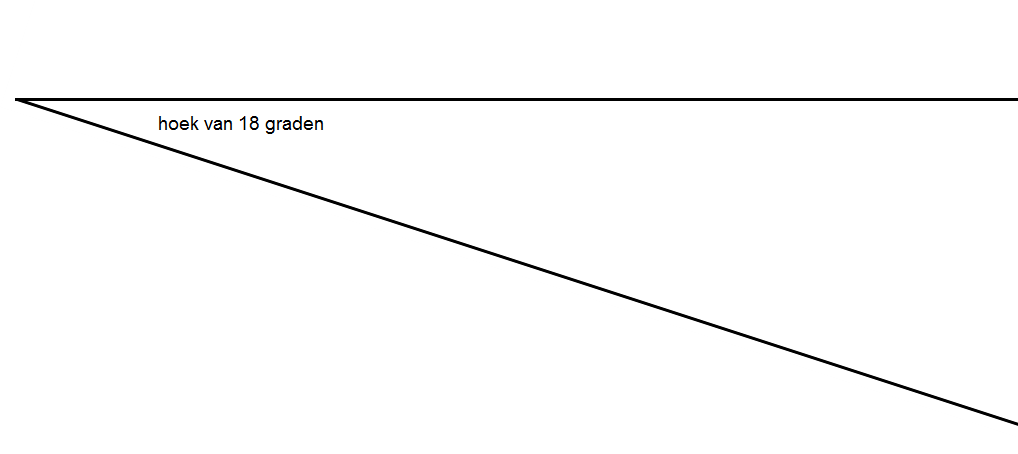

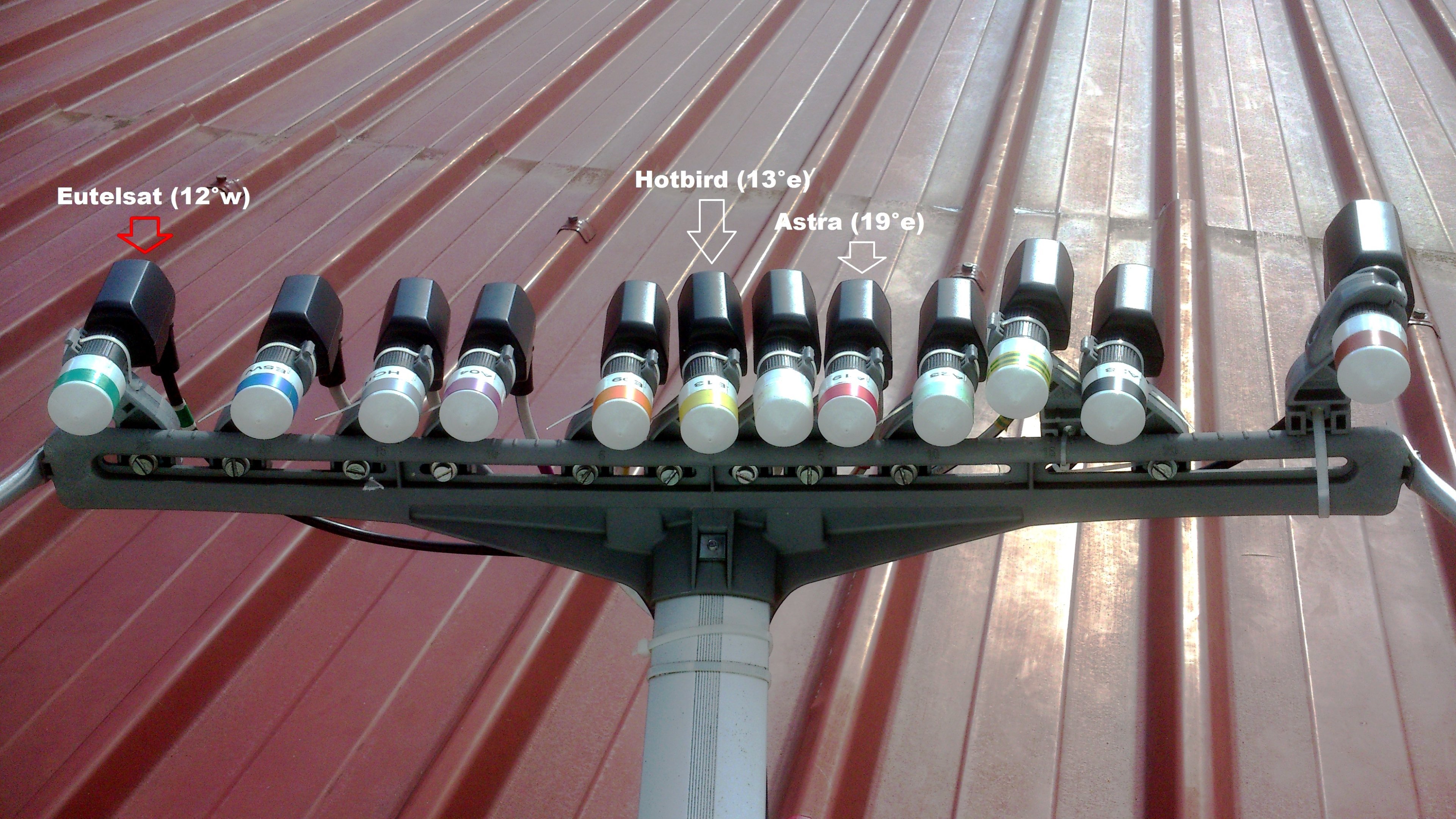

Als je de lnb's opnieuw gaat afstellen, let dan op het volgende: - zet eerst de lnb van de Astra 19,2 op de nul-positie - stel nu de schotel af op maximaal signaal op de Astra 19,2 - stel nu de overige lnb's op hoogte af zodat ze maximaal signaal geven voor de betreffende satellieten. Ter oriëntatie: De schuinte van de lijn op jou locatie waarop de lnb's moeten staan is 10 graden. Dat is dus precies de schuinte van de foto die ik plaatste.

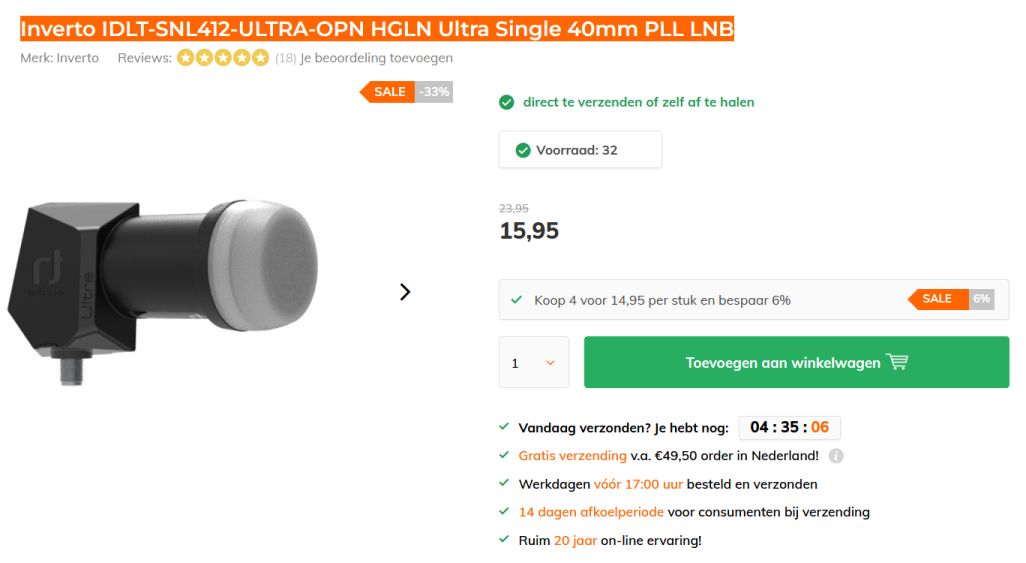

Dus geen Visiosat BigBisat schotel maar een Visiosat Bisat. Daar kunnen de Durline+ Ultra lnb's niet op omdat de 19,2 en 23,5 te dicht bij elkaar staan als je 4 dezelfde lnb's wilt hebben. Dus kiezen voor de Inverto Ultra PLL met een kop van 48mm. Verder heb je dus diseqc-switches en geen multiswitch. Je hebt dus QUAD-lnb's nodig. De lnb's staan niet goed afgesteld. Ze staan in een bolle lijn. Ze moeten in een schuine lijn staan die ietsje hol is, zie bijlage. Waar zijn de rubber beschermhoezen? Zo krijg je flink wat oxidatie op de F-connectors en mogelijk water in de coaxkabels. Waarom zijn ze aan vervanging toe? Misschien beter eerst maar eens de koppen goed schoonmaken en met autowas insmeren, nieuwe F-connectors en de coax opnieuw aansnijden ook bij de diseqc-switches. Zitten de diseqc-switches niet in een beschermhuis?

Herinnert U zich The Moody Blues nog?

Max Verstappen rijdt vandaag voor het eerst in zijn nieuwe RB20 op het circuit van Silverstone.

Meerdere multiswitches? Je bedoeld waarschijnlijk meerdere diseqc-switches. Dan heb je niets aan een quattro-lnb. Dan moet je Quad-lnb's gebruiken. Die zijn een stuk duurder dan quattro-lnb's. De Durline+line lnb's hebben koppen van 53mm. Dan kan dus ook.

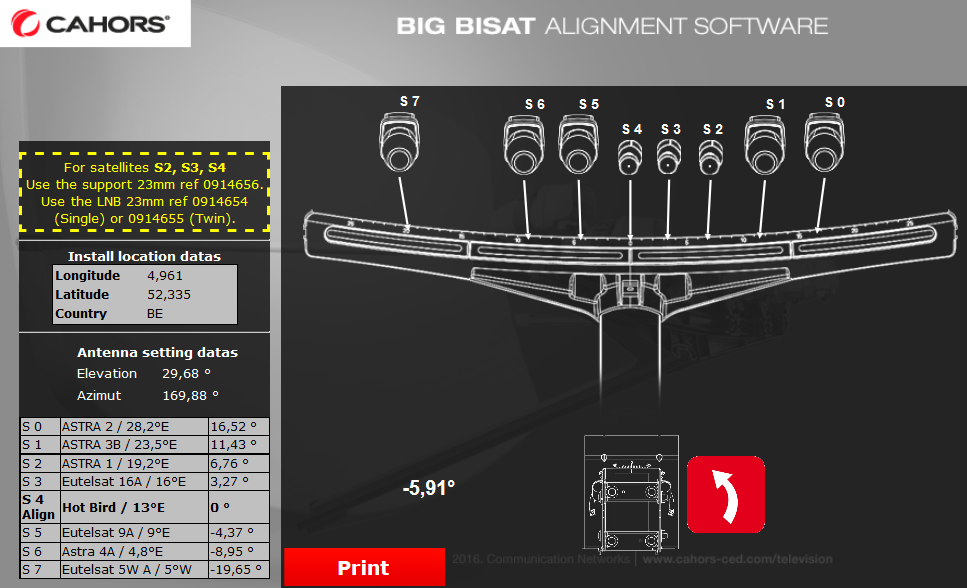

De Inverto Quattro Premium heeft een kopdiameter van 69mm. Die kun je helemaal niet kwijt, zie: https://inverto.tv/lnb/365/quattro-universal-40mm-pll-lnb. De Inverto Quattro Ultra heeft een kopdiameter van 48mm, zie: https://inverto.tv/lnb/448/quattro-high-gain-low-noise-40mm-lnb Die passen wel. Die zou ik maar nemen. De h.o.h. afstand tussen de 19,2 en 23,5 is maar 53mm. Het gaat denk ik om een Visiosat BigBisat schotel? De lnb's zijn dus aangesloten op een multiswitch.

Hier een foto van schotels in het Noordpool gebied die flink ver naar voren staan. Maar let op. Hoewel de gemiddelde en meest voorkomende offsethoek van consumentenschotels 26 graden is, zijn er toch flinke uitzonderingen. Zo heeft de Maximum E-85 slechts een offset van 17,94° terwijl de Wavefrontier een offset heeft van 38°, een verschil van maar liefst 20 graden. Zie ook de bijlage van een Triax met een offsethoek van 26 graden en een Wavefrontier van 38 graden

De Skytenne is een hele mooie schotel van hoge kwaliteit zoals we van Technisat gewend zijn. De rail heeft vaste posities voor de 4 lnb's en de schuinte van de rail is ook vast. Dit betekent dat de schotel niet overal te gebruiken is. Het minste veranderden de afstanden tussen de lnb's, het meeste de schuinte van de rail. De Schotel is natuurlijk ontworpen voor Duitsland en voor dat land staan de lnb's natuurlijk ongeveer op de juiste afstand en de schuinte gemiddeld goed. Nu ligt Nederland tegen Duitsland aan dus wat betreft de afstanden van de lnb's is er slechts een geringe afwijking aan de twee buitenste lnb's. Voor wat betreft de schuinte van de rail is de afwijking wel wat groter. Dit resulteert dat vooral de twee buitenste lnb's wat van hun juiste positie afwijken. De rail van de Skytenne staat 6,5 graden schuin, niet toevallig precies hetzelfde als de Technisat Multytenne. Voor Utrecht moet de rail 11 graden schuin staan. Dat is een verschil van 3,5 graad. Om een optimale ontvangst te hebben, zal de schuinstand van de rail dus aangepast moeten worden. Dat is mogelijk met een folie-vulling zoals in de afbeelding is aangegeven. Hiervoor kun je een aluminium ovenbakje nemen. Dat is vrij stevige folie die je een aantal keren kunt dubbel vouwen om de rail op de juiste schuinte te krijgen.

Beste Zitzak De afstanden tussen de lnb's variëren afhankelijk van de locatie. Er zijn 2 regels wat betreft de afstanden. Hoe verder naar het noorden, hoe dichter de lnb's bij elkaar moeten staan en hoe zuidelijker hoe verder de lnb's van elkaar moeten staan. Daarnaast geldt hoe rechter onder de satellieten des te verder uit elkaar, hoe schuiner onder de satelliet, hoe dichter bij elkaar. Daarom bestaan er ook calculators die dit kunnen uitrekenen zoals de Satlex en de Cahors calculator. Bij Maximum hebben ze de afstanden met streepjes op de rail aangegeven maar dat klopt natuurlijk niet helemaal want verschilt per locatie in Europa. Maar de afstandsverschillen worden natuurlijk groter naar mate de satellieten verder uit elkaar staan. Als satellieten maar 3, 4,3 of 6,2 graden van elkaar staan, is het verschil beperkt. Daarom kunnen deze monoblocken in heel Europa gebruikt worden en zullen de afwijkingen van het werkelijke signaal beperkt blijven tot ongeveer 4mm. Op de rail van de Maximum-schotel is de afstand van elk streepje 13mm. Tussen de 19,2e en 23,5e is 4,3° en de afstand dus 55,9mm. Ik heb het nog even op mijn manier uitgerekend voor Denemarken en ik kom op een afstand van 55mm bij de Maximum-schotel op de rail gemeten. Aan de voorzijde van de lnb's 54,4mm h.o.h.

Dat is een mooie deal. Dat zie je niet vaak.

Goh, er kwam geen eind aan.

Vanaf de eerste lancering van de Astra satellieten in 1989 had men bij SES besloten om aan hun vloot gericht op West Europa een pré-skew te geven van 7,5 graden, om er voor te zorgen dat de skew van de lnb's niet al te schuin hoefden te staan. De belangrijkste Astra vloot zou namelijk komen te hangen tussen 19,2 oost en 28,2 oost terwijl de grootste doelgroep in West-Europa lag inclusief Engeland. Tot voor ongeveer 8 jaar geleden kon je op de site van SES Astra nog uitleg vinden over de pré-skew van 7,5 graden inclusief een afbeelding er van. De laatste jaren was er echter helemaal niets meer over te lezen over de pré-skew van 7,5 graad die werd toegepast bij de Astra 19,2e, 23,5e, en 28,2e. Ik vroeg me al diverse jaren af of Astra die pré-skew nog wel hanteerde maar kon hier geen enkele informatie over vinden. Aangezien respectabele sites zoals Dispointer.com en Satlex.com nog steeds rekening houden dat deze 3 Astra-satellieten een pré-skew hebben van 7,5 graad, ben ik er van uit gegaan dat die pré-skew nog steeds bestaat. Waarschijnlijk heeft SES Astra de afschaffing van de pré-skew opzettelijk niet bekend willen maken om onrust en mogelijke schadeclames te voorkomen. Het is ook heel goed mogelijk dat ze de afschaffing van de pré-skew in kleine stapjes hebben gedaan van een paar graden om te kunnen zien wat de eventuele gevolgen zouden zijn. Waarom zou ik denken dat de pré-skew van de 19,2e, 23,5e, en 28,2e is afgeschaft? Vandaag heb ik een site van SES Astra ontdekt waarbij je de afstelgegevens van de schotel en lnb kunt uitrekenen vanaf een willekeurig ingegeven locatie. Het gaat om deze site: https://extranet.ses.com/AntennaPointingCalculator/ Om te kunnen zien of een satelliet gebruik maakt van een pré-skew, kun je eenvoudig een locatie kiezen waarvan de Longitude (E) gelijk is aan de Longitude van de satelliet. Als je voor de Astra 19,2 ook de locatie 19,2 oost in vult, moet je uitkomen op een skew van nul als er geen pré-skew wordt toegepast en een skew van 7,5° zoals Dishpointer en Satlex laat zien. Aangezien de kaartjes van SES Astra betreffende de pré-skew van 7,5 graad al jarenlang niet meer te vinden zijn op internet en gezien het feit dat de eigen calculator van SES Astra aangeeft dat er geen pré-skew meer is op de 3 Astra satellieten, ben ik er van overtuigd dat deze drie satellieten ook geen pré-skew meer hebben. Het is dan wel erg slordig van Satlex en Dishpointer dat ze hier nog wel van uit gaan. Er zijn overigens nog heel veel andere calculators die wel en geen rekening houden met de pré-skew van 7,5 graad. dubbelklik voor grote weergave Wat heeft dit tot gevolg voor de lnb-fabrikanten? Al heel veel jaren maken lnb-fabrikanten monoblocken om 2, 3 of zelfs 4 satellieten te ontvangen met 1 lnb. Zo bestaan er 3° en 6,2° monoblocken en ook 4,3° monoblocken voor de ontvangst van de Astra 19,2 en 23,5 en triple-feed monoblocken om de Astra 19,2e, Astra 23,5e en Astra 28,2e te ontvangen. Bij de monoblocken bedoeld voor de ontvangst van de Astra 19,2e, Astra 23,5e en Astra 28,2e is er altijd iets speciaals geweest. De antennes zaten namelijk schuin in het monoblock. Dat was noodzakelijk om de antennes in de juiste stand te krijgen rekening houdend met de pré-skew van de 3 satellieten. Juist vanwege dit verschil werden dit geen monoblocken genoemd maar duo-lnb's of triple-lnb's, speciaal vanwege de afwijkende stand van de antennes. Antennes recht Antennes schuin Er gebeurde iets speciaals een paar jaar geleden. Vooral de triple-lnb's waren ineens niet meer te koop. Waarom? Was er opeens geen vraag meer naar lnb's waarmee je de Astra 19,2e, Astra 23,5e en Astra 28,2e kon ontvangen? Natuurlijk wel, dat bleek maar al te goed op dit forum waarbij gevraagd werd waar die triple-lnb's nog te koop waren. Achteraf gezien is de reden waarom ze uit productie genomen waren duidelijk. Alle 3 de antennes stonden schuin opgesteld vanwege de pré-skew. Maar als deze 3 satellieten niet meer met een pré-skew uitzenden, klopt er niet veel meer van zo'n triple-lnb. Er moesten dus nieuwe triple-lnb's gemaakt worden waarvan de antennes ongeveer in gelijke stand in het blok stonden. De oude voorraad moest natuurlijk verkocht worden voordat de nieuwe op de markt kwamen. Opvallend was ook dat heel veel merken die duo-lnbs maakten, nieuwe types op de markt brachten. Ik dacht toen al, waarom doen ze dit? Het kan natuurlijk zijn vanwege een goedkopere productiemethode maar daarvoor waren er veel te veel merken die hun duo-lnb's vernieuwde. Ik zal er vanaf vandaag rekening mee houden bij het uitrekenen om lnb's af te stellen dat de 3 Astra satellieten geen pré-skew meer hebben.

Ik hoop dat de bewoners al knieberschermers en schoenen met neusbeschermers hebben aangeschaft want dat wordt kruipen geblazen. Gelukkig zijn niet alleen voor de mannen maar ook voor de dames schoenen met neusbeschermers.

Welke zenders zullen dat zijn?

Er zijn nogal wat zenders die in de maand december kerstmuziek uitzenden en soms zelfs vele maanden. Een van de bekendste is natuurlijk Sky-Christmas radio maar na 10 minuten komt de kerstman je neus uit. Een site waar zowat 60 kestzenders op vermeld worden is deze: https://www.kerstradiozenders.nl/# Wil je nu een zender met hele rustige kerstmuziek dan moet je eens naar deze luisteren: en deze:

Werk aan de winkel dit weekeinde. Alle klokken moeten weer verzet worden. Pffffff.....

Hier kunt U filmpjes bekijken hoe de diverse componenten gemaakt worden die je voor satellietontvangst nodig hebt: Het persen van een satellietschotel Het maken van een 3,7meter grote primefocus schotel op een forceerbank Primefocus schotels produceren tot 5 meter Satellietontvangst met een 35cm schotel Een satelliet schotel maken van een pan deksel Satellietschotel fabriek in China Het spuiten van een satellietschotel Het bedrukken van een satellietschotel Het bedrukken van een satellietschotel Het bedrukken van een satellietschotel Het bedrukken van een satellietschotel https://www.youtube.com/watch?v=v6eYZeF3zpI Het bedrukken van een satellietschotel https://www.youtube.com/watch?v=tp6dY_fJUds Het bedrukken van een satellietschotel https://www.youtube.com/watch?v=M2jKnf4MxgE Local Oscillator afstellen op een Ku Band Linear LNB https://www.youtube.com/watch?v=wOMScxaIvBU LO frequentie afstellen op een Ku-band lnb https://www.youtube.com/watch?v=QLxMpK7KRbk Horizontale en verticale polarisatie testen van een lnb https://www.youtube.com/watch?v=zQSMeULRKAE Afdichtkit aanbrengen in lnb-kap https://www.youtube.com/watch?v=qGDlDelnELQ Plaatsen van een lnb-kap https://www.youtube.com/watch?v=5JAX5laMrRQ Lnb productie https://www.youtube.com/watch?v=75LKzI_lZq0 Lnb's testen https://www.youtube.com/watch?v=Ty6OgA-1C5s LNB eind inspectie https://www.youtube.com/watch?v=NNOpCce9hJ4 Productie van een 4/1 diseqc-switch https://www.youtube.com/watch?v=RmLyghg8dBA 4/1-diseqc-switch testen https://www.youtube.com/watch?v=Ukl9nP6U7Hw Satellietschotel voorzien van Super-hydrophobic coating https://www.youtube.com/watch?v=XPBim1blvVo

Weet iemand wat de offsethoek van de Wavefrontier T90 is? Ik heb me al suf zitten zoeken op internet maar kan het niet vinden. Bij veel schotels is dat 26 graden maar als ik bij een T90 kijk dan zou de hulpreflector bij 26 graden invalshoek de ontvangst op het onderste deel van de schotel belemmeren. Omdat je de elevatie van de T90 behalve met de elevatieschaalverdeling ook met een hoekmeter kunt meten op de schuine plaat bij de mastklem, heb ik het vermoeden dat de offset van de T90 ergens in de buurt van de 38 graden moet liggen maar dat lijkt me weer uitzonderlijk veel.
