zelfbouw 5 volt DVB-T power inserter Schema

[Bikkel]

Wie heeft er een schematje van een 5 volt DVB-T power inserter ????

KAn hem ook kopen maar vind zelfbouwen leuker :-))



Bij voorbaad dank.

[focus103]

niet zo moeilijk

5 volt via een spoeltje 10uH of groter naar de kern en min op de mantel

Indien nodig naar de tuner een 100pf in serrie met de kern.

[alx]

Een schema'tje mogelijk?

[Eddy VL]

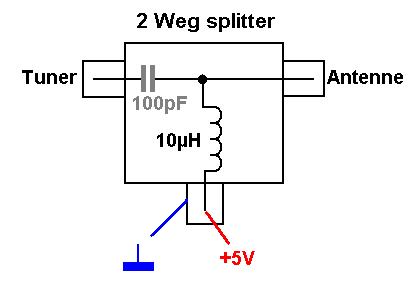

Ik denk dat Focus103 dit bedoelt..





Eddy Vl

[focus103]

Ja Eddy

Bedankt voor het tekenen

[iemand]

Mooi werk Edyy

[crazydavid]

Bedankt EDDY!

[YUGI]

als het inserter klaar plaats hier even een fotootje ben wel benieuwd.



gr

[goofykwek]

Beste mensen,

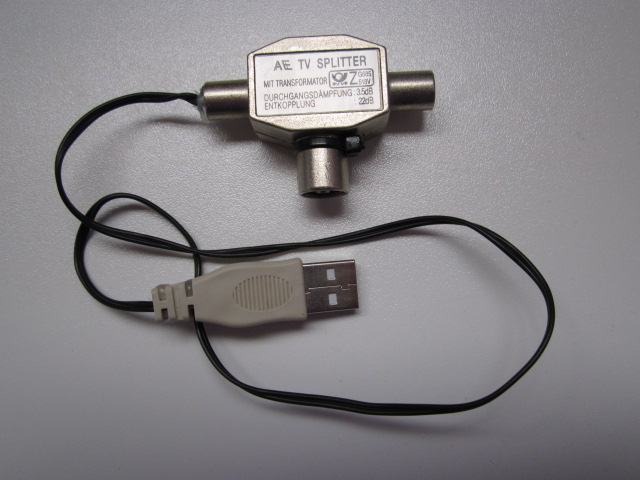

Heb al geruime tijd mijn eigen gemaakte inserter naar volle tevredenheid in gebruik.

De inserter gebruik ik in combinatie met een DVB-T usb stick op mijn laptop.

De T-splitter heb ik voor 69 euro cent bij de winkel die van "action" houdt gekocht.

De splitter is gemakkelijk te demonteren en de componenten heb ik erin gesoldeerd.

Ik heb dezelfde componenten gebruikt zoals ze hier genoemd zijn (100 pF en 10 micro H)

Zie foto.



Groet,



Goofykwek

Edited March 31, 2012 by goofykwek

[goofykwek]

Het lukt me niet om de foto erbij te plaatsen.

Heb de foto als bijlage toegevoegd, maar zie deze niet in het bericht terug.

[goofykwek]

Gelukt????

[iemand]

Supersimpel... De kracht van de eenvoud

[alx]

Zowel Eddy VL als Goofykwek, dank je wel.

[YUGI]

ik had graag een foto van de binnenkant gezien. Heb je er aan de binnenkant nog wat in gebakken.

gr

[goofykwek]

Beste Yugi,



Helaas maak ik mijn inserter niet meer open om een foto van de binnenkant te maken, omdat het snoertje met hotmelt lijm gefixeerd is.

Binnenin de inserter zitten 2 onderdelen plus een snoertje gesoldeerd, zie post 4 van Eddy VL en mijn post 9.



Groet,



Goofykwek

Edited April 3, 2012 by goofykwek
