Inclined Orbid motor


satkijker

Aanbevolen berichten

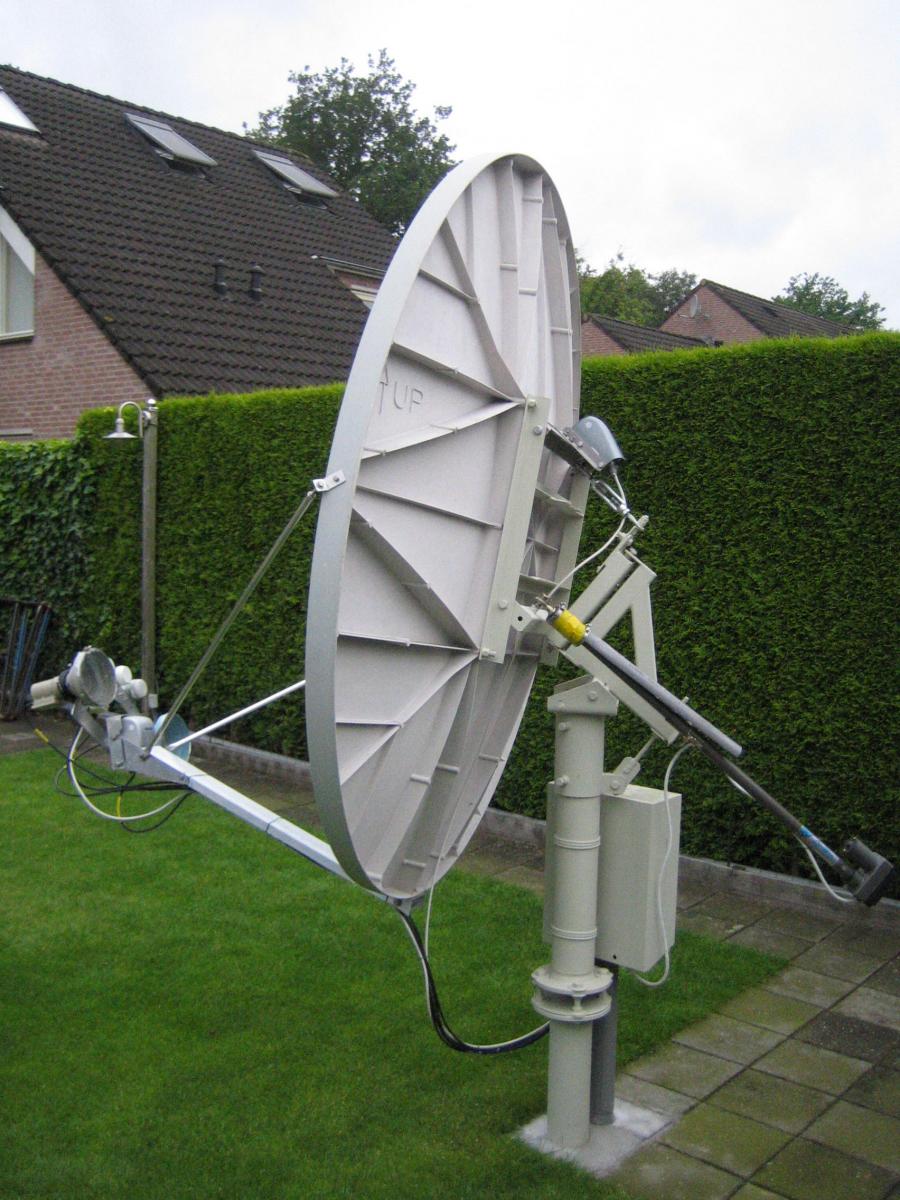

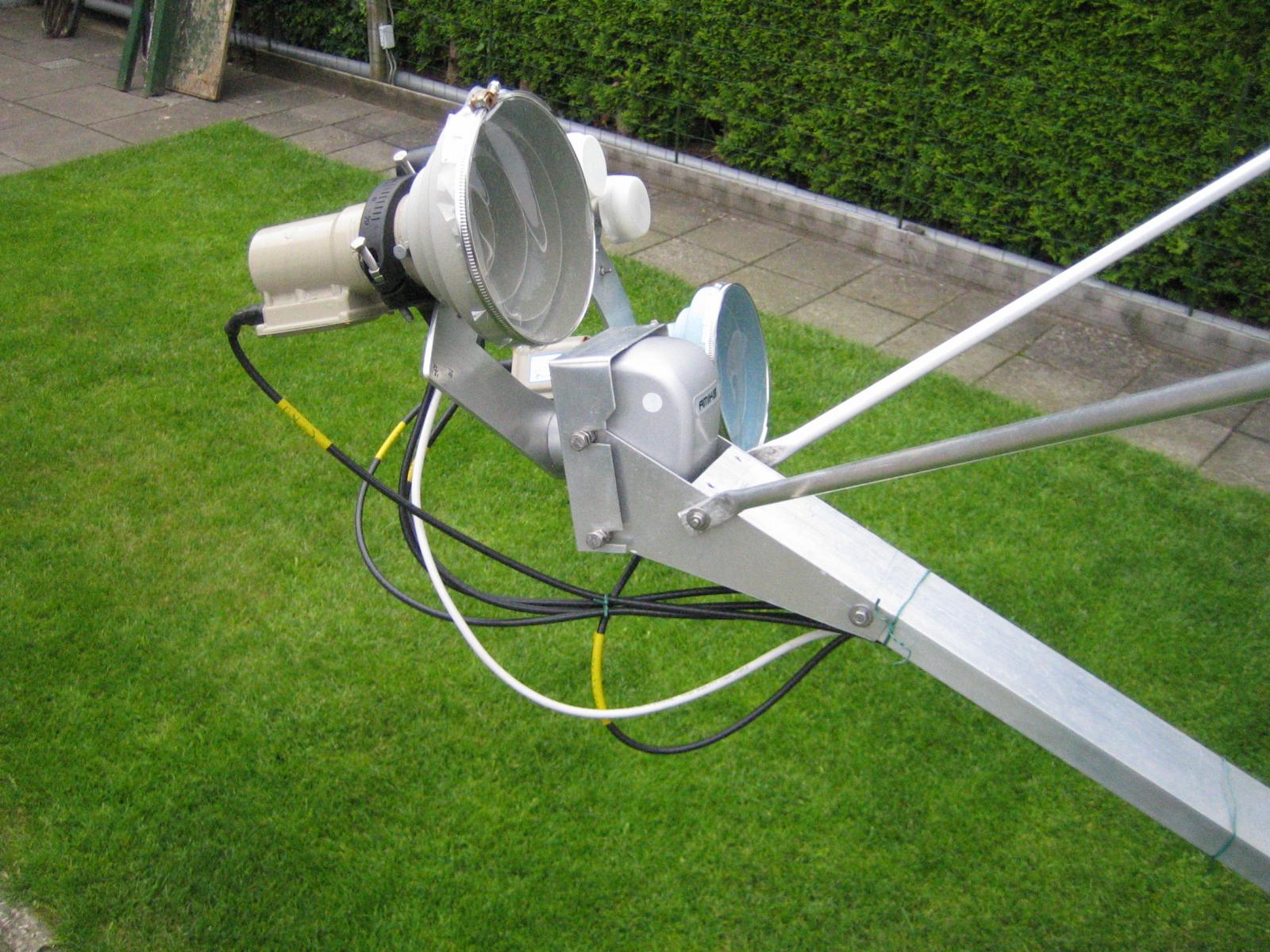

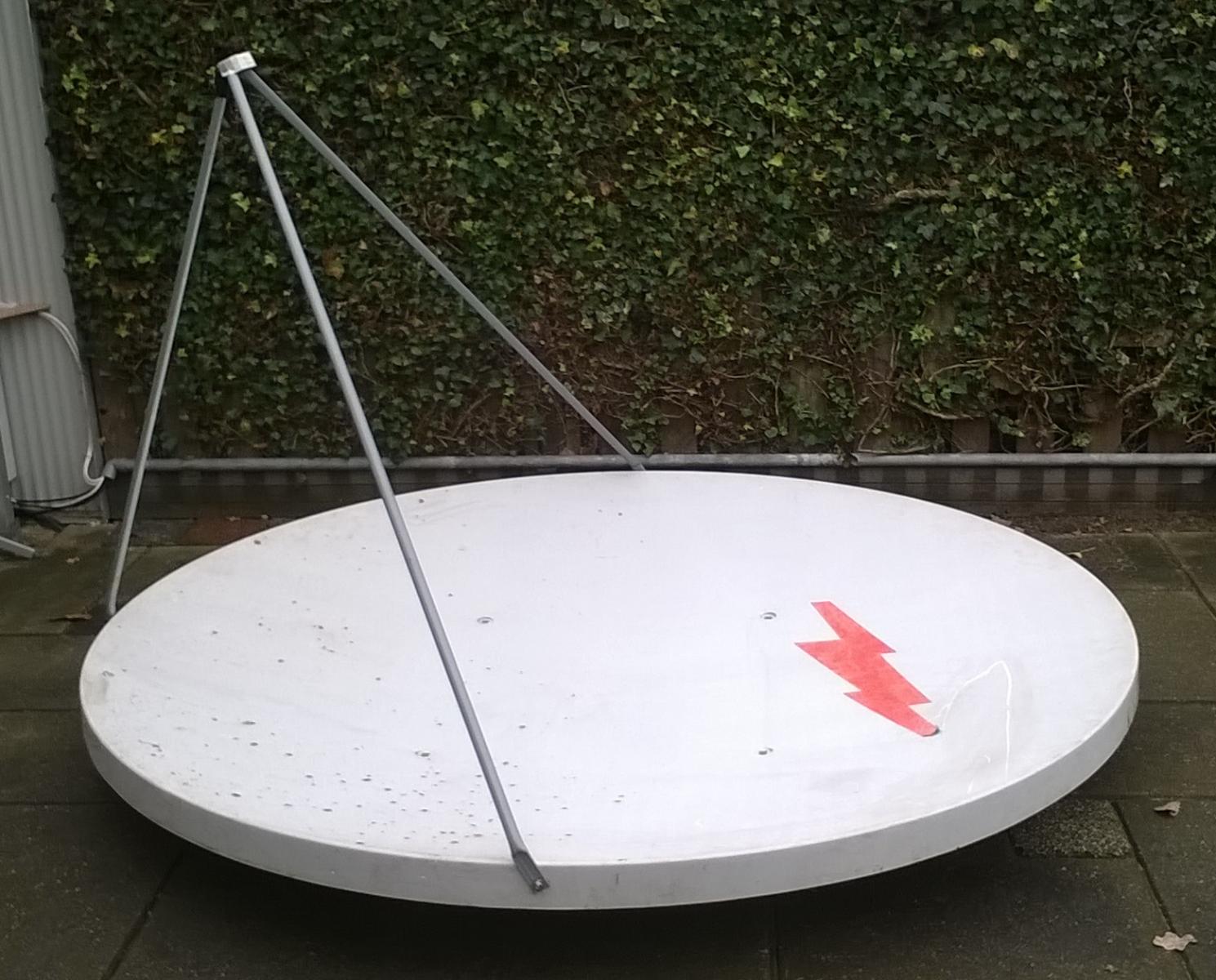

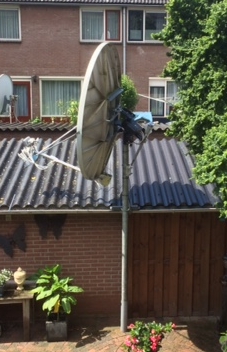

Na het in bezit komen van een Channel-Master 180 met een vaste opstelling er een draaibare opstelling van gemaakt door een Polarmount te maken. Meteen voorzien van een lnb wissellaar naar het principe van de Triax 110 (115) met lnb's voor de C, KU, en KA band.

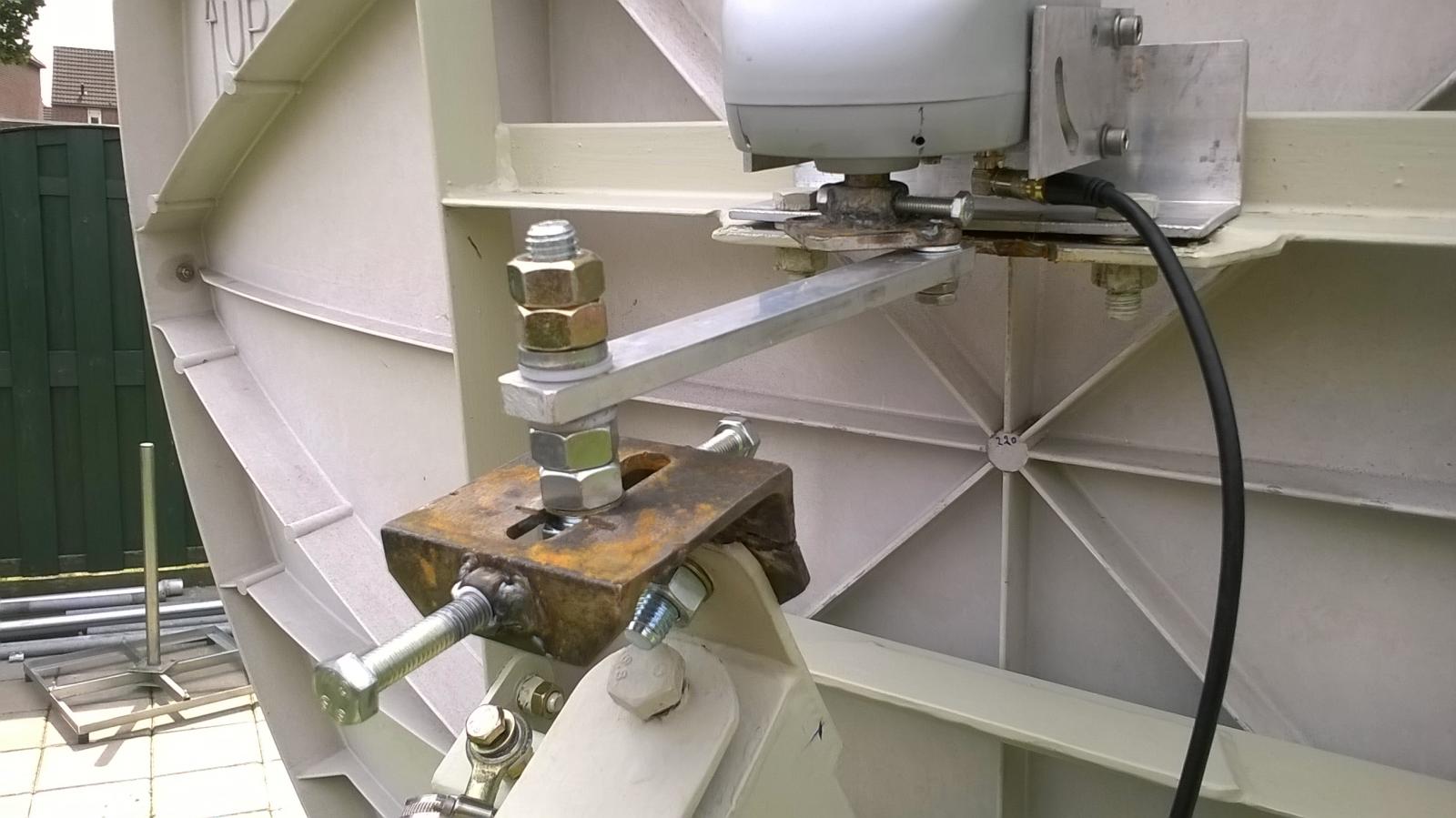

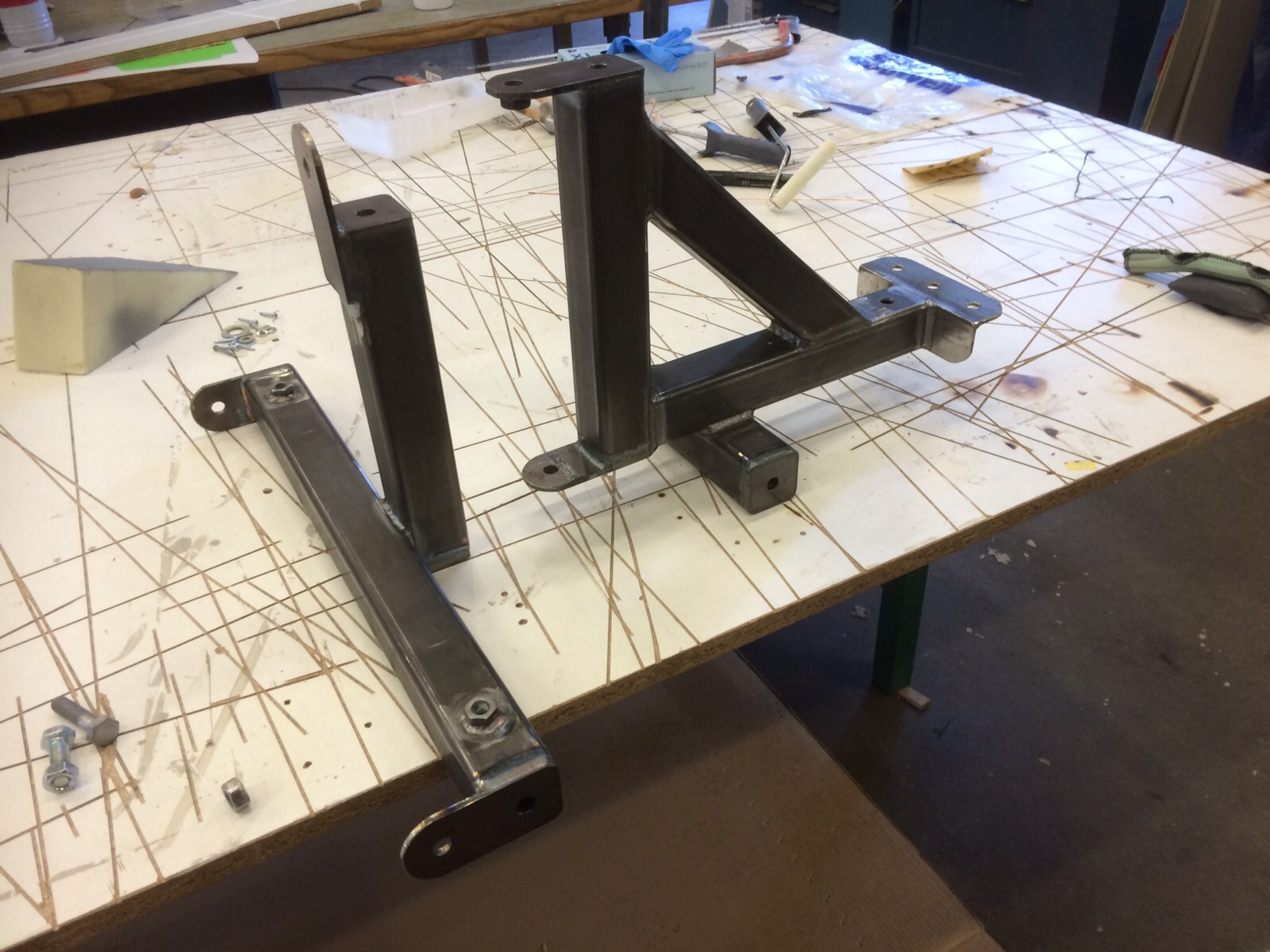

Nu een Inclined Orbid motor er op gemaakt, eerst een proef model met een Technisat rotor, dat bleek een te lichte constructie te zijn. Dit verbeterd en aangepast nu met een DG380 rotor werkt deze constructie zoals ik hoopte :).

Er zijn niet veel satellieten waar dit voor nodig is maar het is leuk als het kan en nog werkt ook.

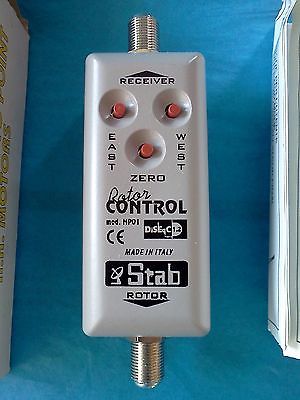

De DG380 rotor word nu bediend met een Stab rotor control op een 12 volt bromfiets accu. Dit moet later gebeuren met de ontvanger waar ook de lnb wissellaar mee bediend word door een aantal satellietposities te gebruiken.















  • Like 3



Van horen zeggen of zelf uitgeprobeerd?

Link naar reactie
Delen op andere sites


Prachtige installatie heb je.

Benieuwd naar de resultaten.

Dreambox DM920: 2x Triple tuner (2x DVB-S2X multistream + DVB-C/T2) OpenPLi 9

Xtrend ET10000: 1x DVB-S2, 2x DVB-C/T2, IPTV OpenPLi 9
VU+ Duo
/ Dreambox DM800 / TBS 5925
Channel Master 180cm offset: 39.0°E-37.6°W, Channel Master 120cm offset: 23.5°E-8°W  SAB 97 schotel 45.1°E-60°E, 80cm vast: 28.2°E/23.5°E/19.2°E/13°E | DVB-T/DAB: VHFIII/UHF combi-antenne op zolder.

Link naar reactie
Delen op andere sites

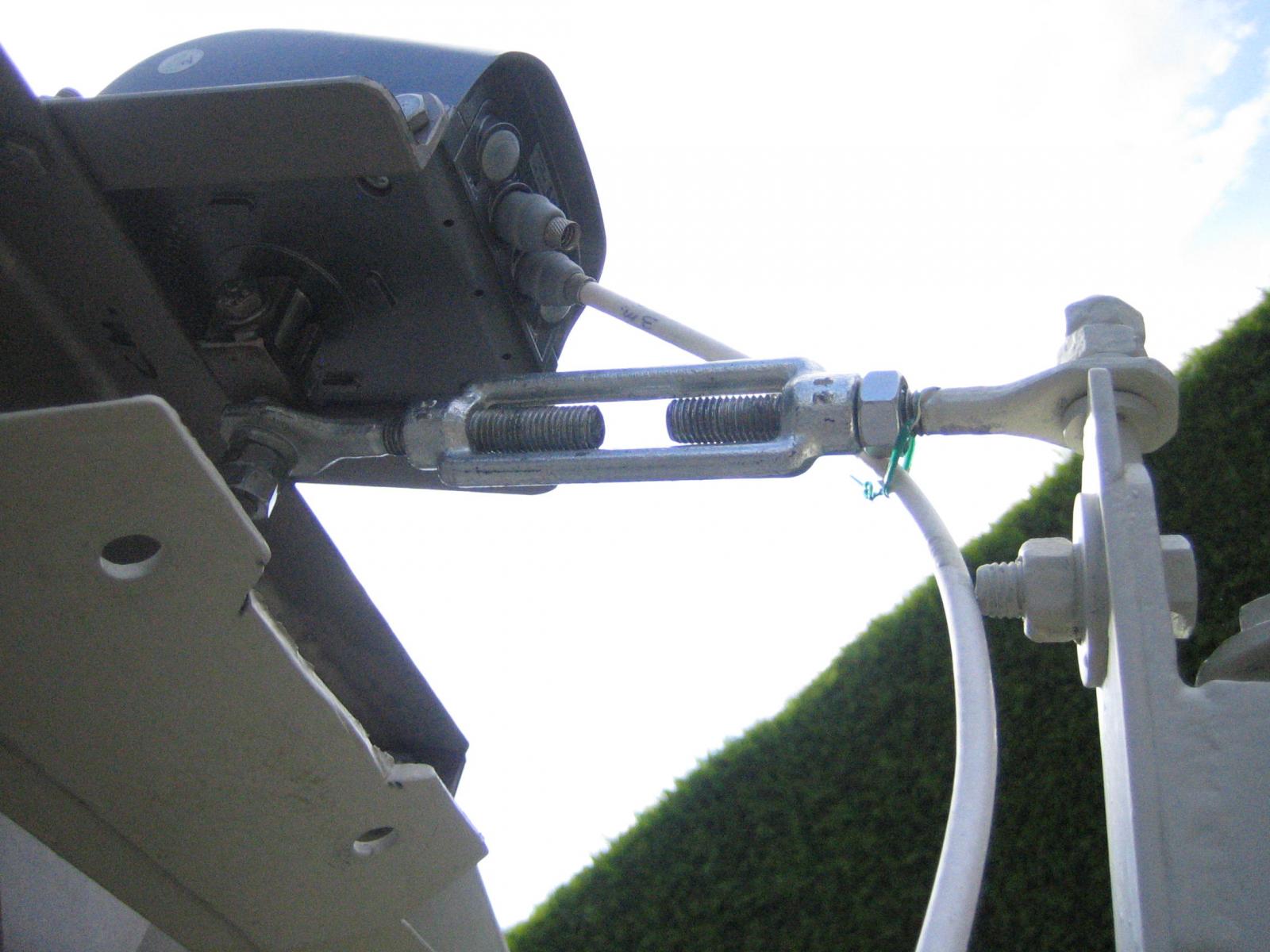

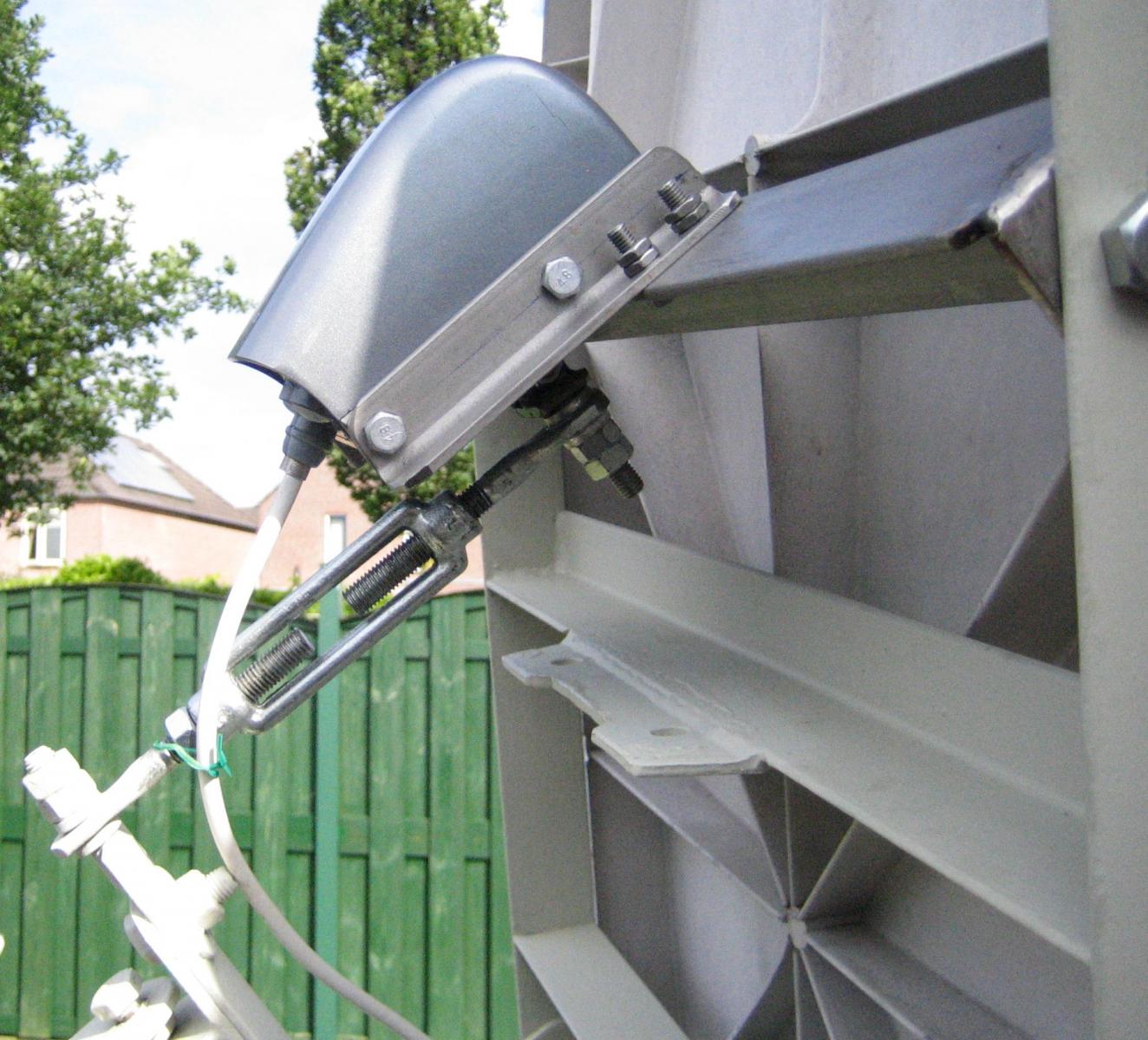

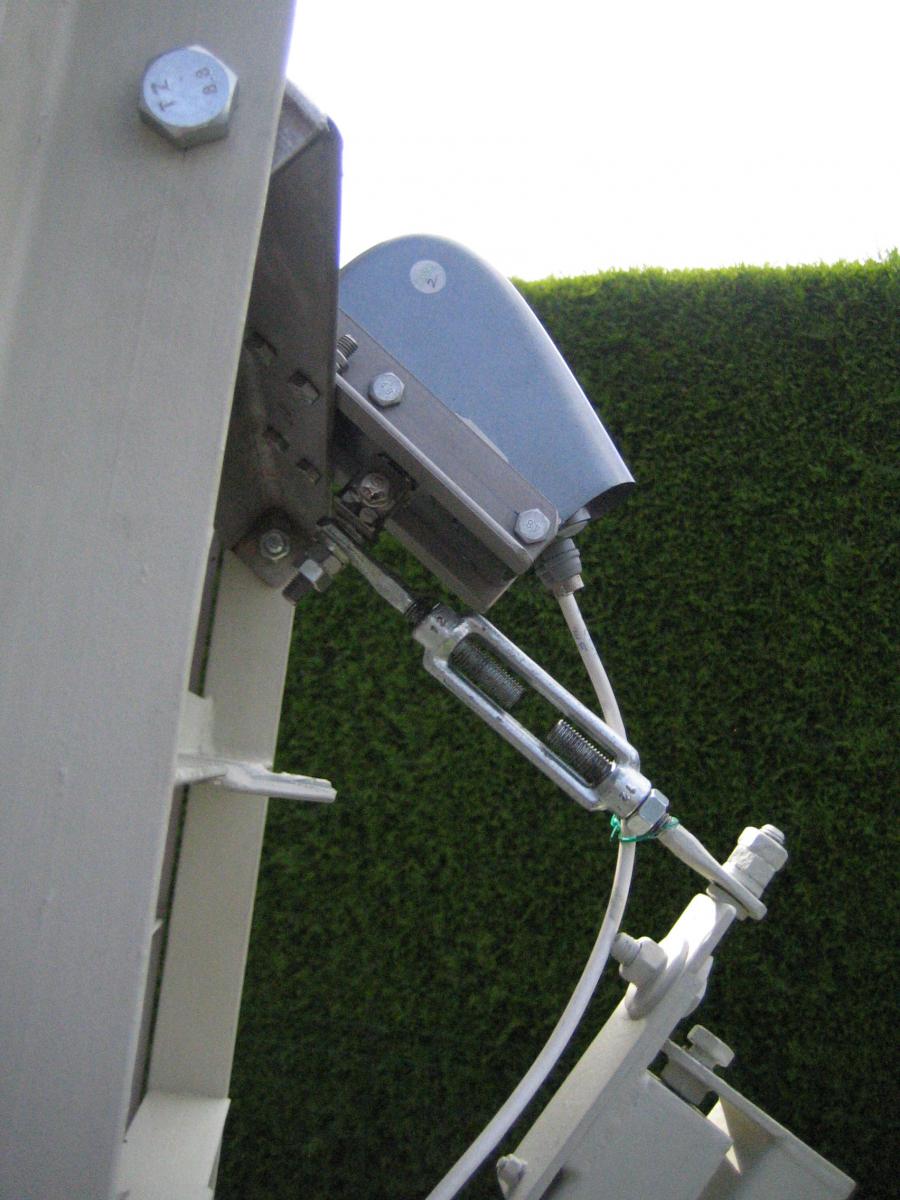

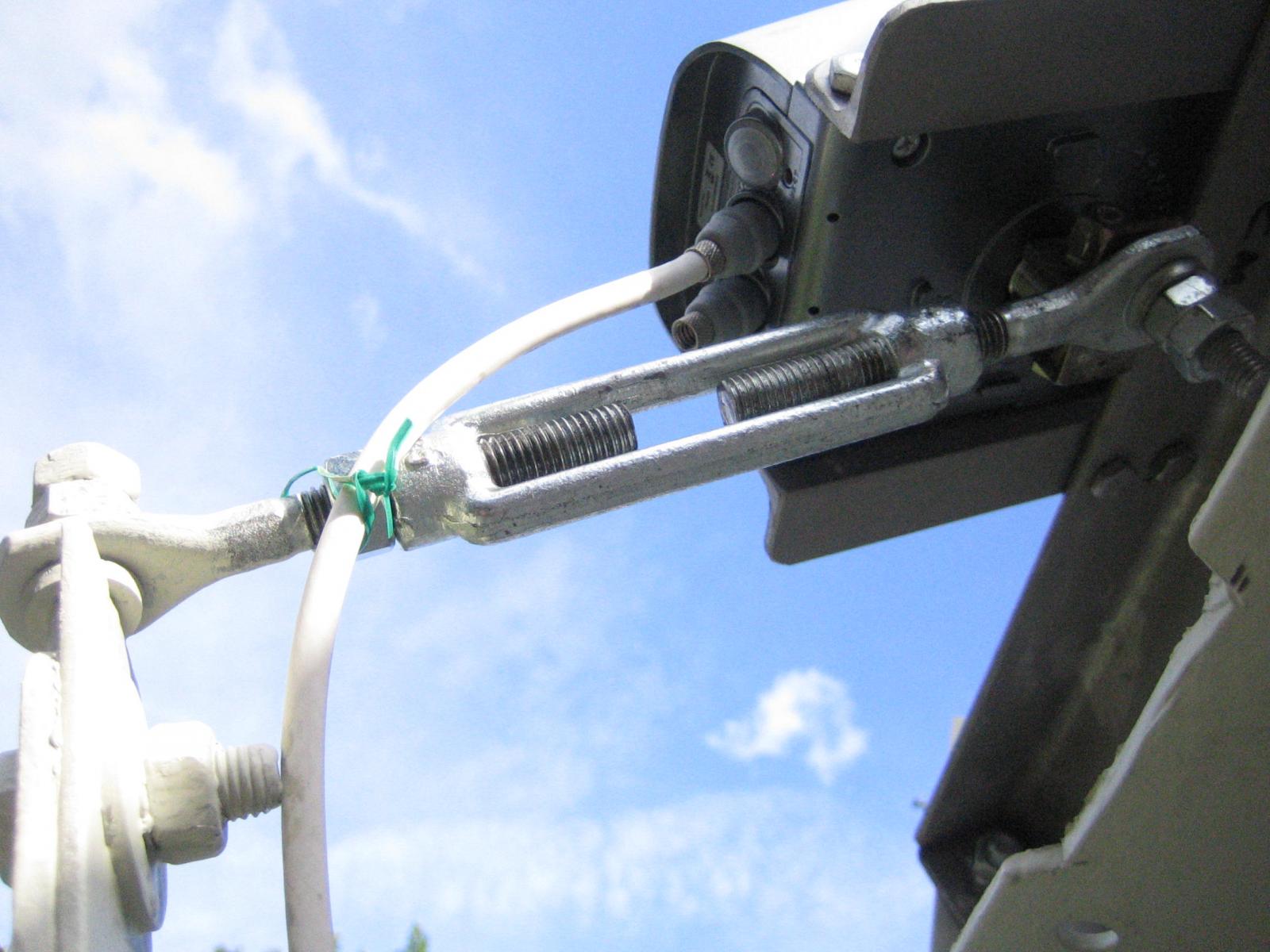

De spanwartel wordt door de rotor niet in en uitgedraaid volgens mij, maar de rotor duwt/trek de schotel naar voren en achter en blijkbaar is slechts een paar millimeter voldoende?

Dreambox DM920: 2x Triple tuner (2x DVB-S2X multistream + DVB-C/T2) OpenPLi 9

Xtrend ET10000: 1x DVB-S2, 2x DVB-C/T2, IPTV OpenPLi 9
VU+ Duo
/ Dreambox DM800 / TBS 5925
Channel Master 180cm offset: 39.0°E-37.6°W, Channel Master 120cm offset: 23.5°E-8°W  SAB 97 schotel 45.1°E-60°E, 80cm vast: 28.2°E/23.5°E/19.2°E/13°E | DVB-T/DAB: VHFIII/UHF combi-antenne op zolder.

Link naar reactie
Delen op andere sites

De spanwartel wordt door de rotor niet in en uitgedraaid volgens mij, maar de rotor duwt/trek de schotel naar voren en achter en blijkbaar is slechts een paar millimeter voldoende?



Dit is juist, zoals ik het nu vlug heb gemeten is 3graden verdraaiing 1mm trekken of duwen.

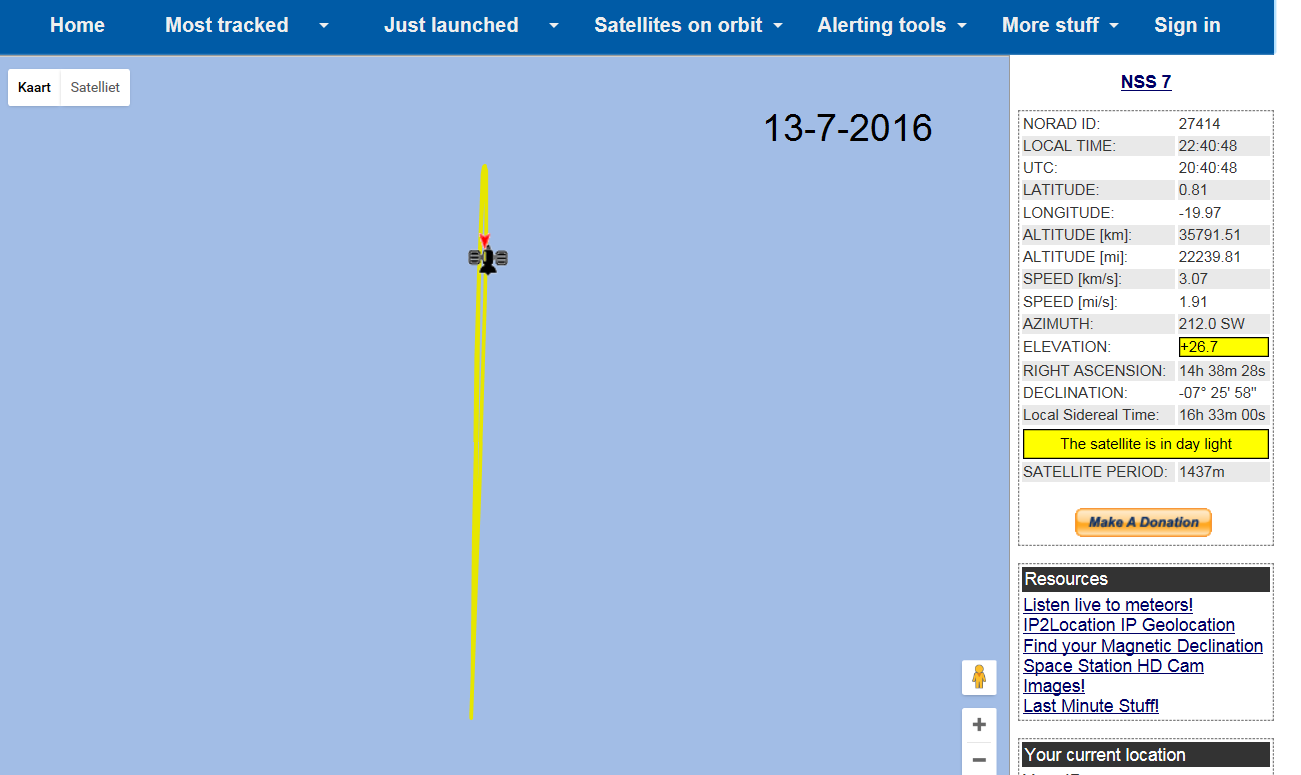

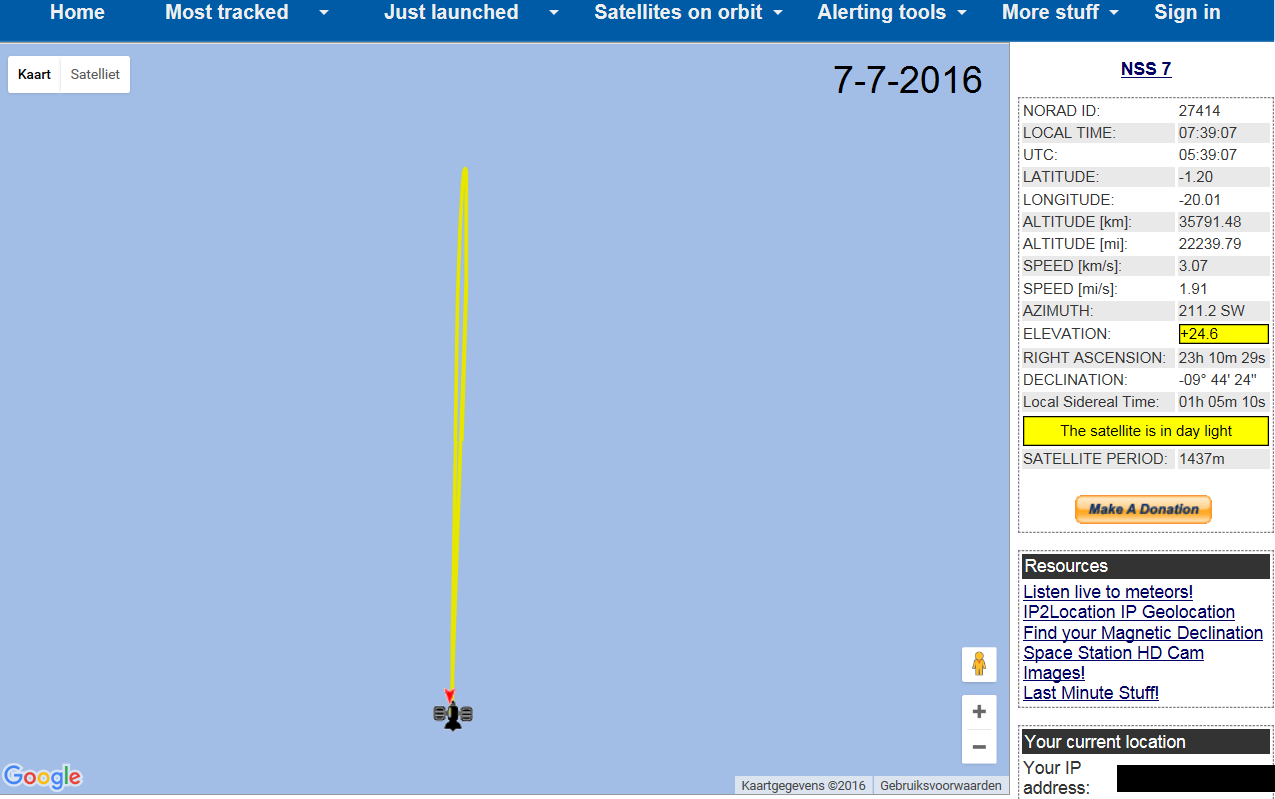

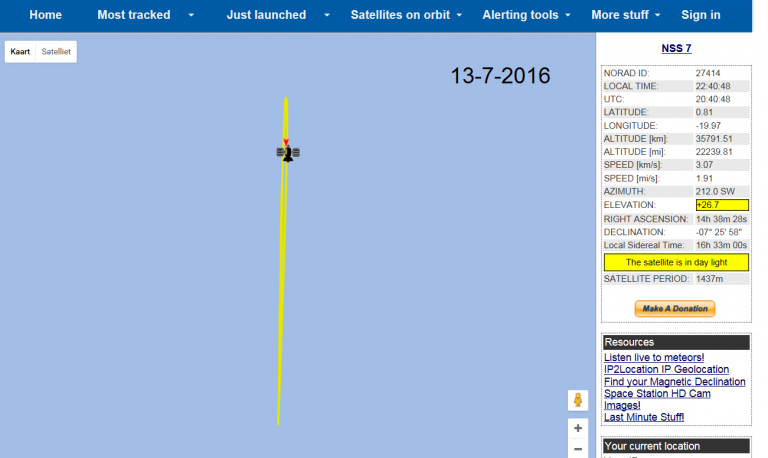

De NSS7 op 20 west is nu ideaal om te testen want die gaat lekker op en neer met 15 mm verschil.





Van horen zeggen of zelf uitgeprobeerd?

Link naar reactie
Delen op andere sites

Mooi gemaakt Peter , ben wel jaloers op je schoteltuin .

Handig als je gewoon rondom de schotel kunt lopen .

Zoals je weet gaat dat declinatie principe op mijn Jaeger SMR 1224 een stuk moeilijker , op korte termijn niet te realiseren .

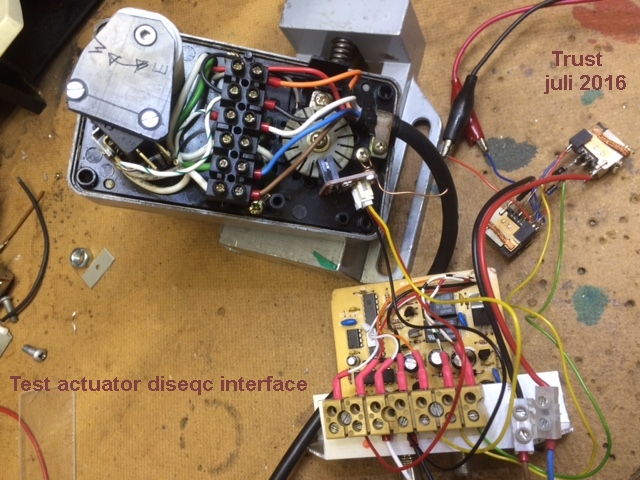

Daarom ben ik tijdelijk maar terug gevallen naar elevatie middels een actuator , wel bestuurt m.b.v. een SG-2100 printplaat , laptop voeding en relais interface .

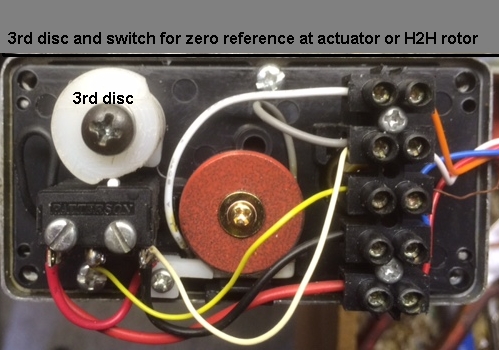

Bovenop de eindschakelaars in het actuator motorhuis , een derde curve schijf voor de extra ZERO switch .

Hierdoor heeft de actuator net als een diseqc motor , een vaste referentie stand .

Helaas waren de stappen (zelfs in de fine mode) die de besturing in diseqc 1.2 neemt , te groot om optimaal te kunnen stellen .

De stappen in diseqc 1.2 zijn gerelateerd aan een aantal pulsen , naar later uit testen bleek , 5 pulsen in de fine mode .

De reedswitch van de actuator produceerde 6 pulsen per omwenteling van de magneet .

De magneet heb ik vervangen door een schijf met 18 sleuven en een optische pulsgever , hiermee heb ik een goede fijnafstelling .

Bestuurd word de de actuator met een Maxplus 2100s welke ook de lnb wisselaar aanstuurt .

In de schuur bij de schotel zit de voeding met SG printplaat en relais en een 2/1 diseqc switch .

Poort 1 van die switch gaat naar de wisselaar motor , poort 2 naar de SG printplaat voor de elevatie actuator .










Het verschil tussen theorie en praktijk is mijn uitdaging .
