afstand lnb voor een 110 triax

[Sprietje]

Beste dontno

El Verger vlak bij Dénia is niet moeilijker dan alle andere locaties.
Ik zou alleen graag van je willen weten wat ik uit moet rekenen.


Hoeveel satellieten wil je ontvangen?

Gaat het misschien alleen om de Astra 19,2 en 23,5?

Gebruik je een rail?

[dontno]

Sprietje,

Inderdaad vlak bij Denia, zeer gezellig stadje met oud hart.

Gebruik van Rail,

satelieten 13 O 19,2 O 23,5O en 28,2 O.

dank

[Sprietje]

Beste dontno



In El Verger moet je de Triax 110 als volgt afstellen:

Stel de elevatie van de schotel op 40 graden in.

Monteer de rail zo dat het gat in de onderste groef zit,

Alle afstellingen zijn beschreven als je in de schotel kijkt.

Plaats rechts tegen de lnb-arm de houder met de Astra 19,2-lnb
Plaats links van de lnb-arm Astra 23,5-lnb
Plaats daar weer links van de Astra 28,2-Eutelsat 28,5-lnb
Plaats rechts op de rail de Hotbird-lnb.


Stel de afstanden als volgt in:

Tussen de Astra 19,2 en 23,5 = 67mm

Tussen de Astra 23,5 en 28,2 = 68mm

Tussen de Hotbird en Astra 19,2 104mm

Dit allemaal gemeten aan de voorzijde van de lnb van pukkeltje tot pukkeltje.



Stel de rail 18,15 graden schuin, d.w.z. de Astra 28,2-lnb moet 75mm hoger staan dan de Hotbird-lnb op de koppen gemeten. Meet dit met een waterpas en rolmaat.

Stel de skew van de lnb’s als volgt af:
Hotbird 13 op 16 graden
Astra 19,2 op 15 graden
Astra 23,5 op 19 graden
Astra 28,2/Eutelsat 28,5 op 27 graden. Dit is de gemiddelde skew voor beide satellieten.
dus met de wijzers van de klok meegedraaid en gemeten t.o.v. verticaal waterpas.

Nu de schotel uitrichten op maximale signaalkwaliteit van de Astra 19,2.
Hiervoor kun je de moeilijke TvVlaanderen transponder gebruiken als je kijkrechten hebt voor Eén en Canvas op 12722H.
Zowel draairichting (Azimuth) als elevatie optimaliseren.

Pas als je de schotel echt 100% goed op de Astra 19,2 hebt afgesteld, kun je proberen om de lnb’s nog enkele millimeters te verschuiven om te kijken of er nog winst te behalen is.

Let op: In januari gaan de zenders van de Astra 1N over naar de Astra 2E . Waarschijnlijk ga je de zenders als BBC, ITV en Channel 4 dan niet meer ontvangen.
Je kunt wel de zenders ontvangen die op de Astra 2E en 2F Noord- en South-beam zitten alsmede de zenders van de Eutelsat 28,5.

[dontno]

Beste sprietje,

Hartelijk dank, ik ga het direct uitproberen.

Je hoort nog van me.

[Xinix]

Hallo Sprietje,



Kan je voor Willebroek Belgie ook een berekening maken voor een triax 110 met multifeed alvast bedankt.

[Sprietje]

Beste Xinix

Voor Willebroek heb ik het volgende voor je uitgerekend:

Monteer de rail zodat het gat in het midden in de onderste groef zit.

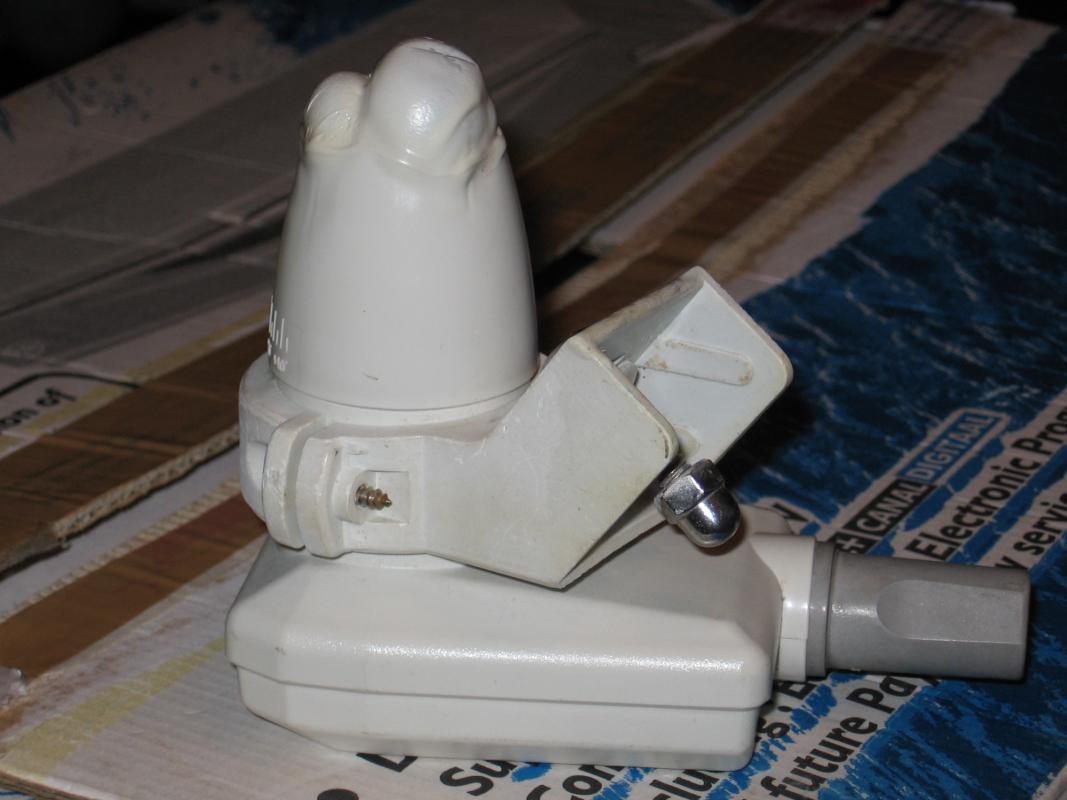

Plaats de lnb's in de houders zodat de kop 5-6mm vrij staat van de lnb-klem.
Plaats de Astra 19,2 houder met lnb 3mm van de lnb-arm.
Zet de lnb's op de volgende afstanden:
tussen de Astra 19,2 en Hotbird is 91mm
tussen de Astra 19,2 en 23,5 is 62mm
tussen de Astra 23,5 en 28,2 is 65mm
d.w.z. gemeten aan de voorzijde van de lnb van kuiltje tot kuiltje.

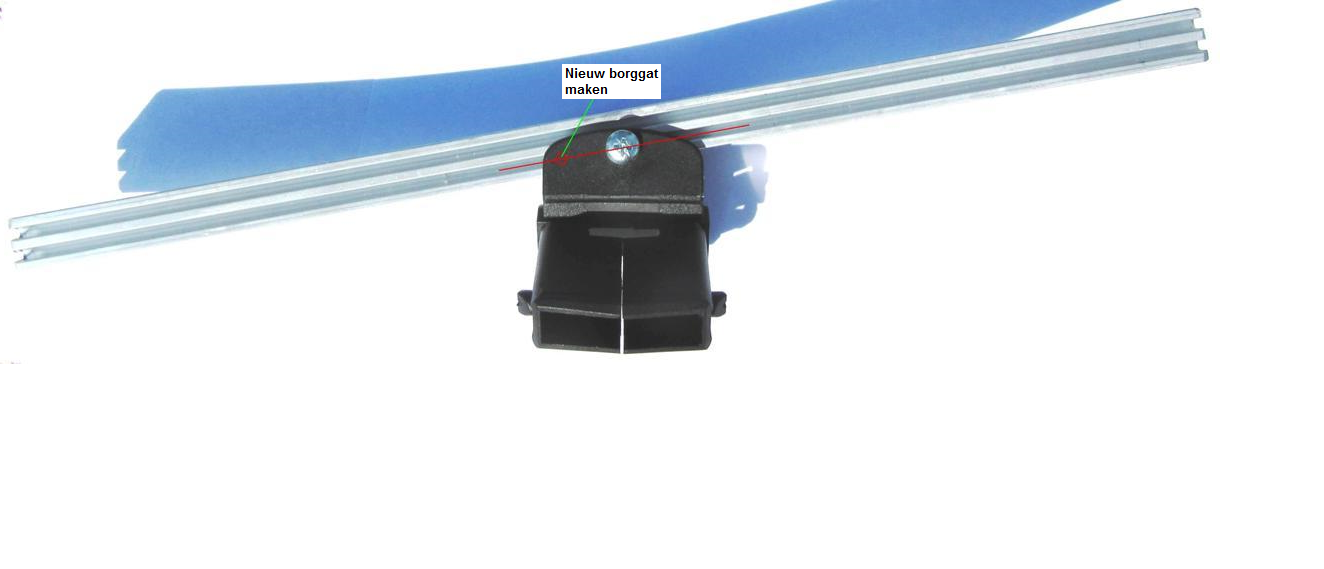

Zet de rail 10,95 graden schuin, d.w.z. de kop van de Astra 28,2 moet 41mm hoger staan dan de kop van de Hotbird. Dit kun je meten met een waterpas en een rolmaat of liever een blokje van 41mm. Borg de rail met een extra borggat.

Stel de skew van de lnb's als volgt af:
Hotbird op 7 graden
Astra 19,2 op 5 graden
Astra 23,5 op 8 graden
Astra 28,2 op 11 graden
d.w.z. met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt.

Zet de elevatie van de schotel op 29,6 graden om de Astra 19,2 te vinden.
De schotel op deze satelliet op maximale signaalkwaliteit afstellen zodat er geen procent extra meer te halen is. De overige lnb's staan dan ook goed.
Controleer of je met de skew van de lnb's nog iets kunt winnen.


[Xinix]

Sprietje,



Bedankt voor de uitgebreide en duidelijke uitleg en afbeeldingen, hiermee mag het geen problemen geven om op te stellen.

[Sprietje]

Laat nog maar weten hoe het afgelopen is.

[Xinix]

Zal ik zeker doen maar zal nog niet voor direct zijn, want heb momenteel een triax 88 met mulltifeed, de nieuwe triax 110 moet eerst nog een nieuw kleurtje krijgen, is spuitbusverf eigenlijk goed om een schotel een nieuw kleurtje te geven.

[Sprietje]

Met de spuitbus is het geen probleem maar zorg wel dat je geen glanzende lak heb want dan loop je het risico dat je lnb's smelten tijdens de sun outage. Bij voorkeur matte lak en eerst heel goed met thinner ontvetten.

[Xinix]

Hoi Sprietje de 110 staat deze morgen aan begonnen en eigenlijk was dit op een 30min geklaard de triax88 uit de elevatiehouder gehaald en de 110 er tussen gezet de multifeed van de triax88 er direct op gezet lnb's beetje verschoven en was zo gepiept.

Nu de waarde's zijn voor:

13E SNR tussen de 65%/95%

        AGC tussen de 86%/ 91%

19E SNR tussen de 91%/95%

        AGC tussen de 90%/95%

23E  SNR tussen de 86%/99%

         AGC tussen de 86%/95%

28.2E SNR tussen de 90%/99%

           AGC tussen de 85%/95%



De 13E zou miss nog een beetje beter kunnen maar de zender waar ik op kijk hebben voldoende singaal dus ben er tevreden mee



grts Xinix

[Sprietje]

Dat heb je mooi gedaan Xinix. Tja, en of je de Hotbird veel beter krijgt  is niet zeker, die is altijd de zwakste van de vier, temeer ook omdat die ook het verste uit het midden staat en dus minder signaal krijgt.


[Xinix]

Nog ff vergeten te vermelden heb wel de Sab multifeed gebruikt de schotel elevatie staat nu wel op 33 a 34graden (weet het dat jij liever opteerd voor de originele triax rail) reden waarom, de lnb's houders kan je gemakkelijker verschuiven op de rail die van de triax gaan heel stroef om over de rail te schuiven, 2e reden heb opgemerkt dat je de lnb's houders van de triax rail aan de onderkant moet vastgezet worden de binnenste houders toch, de lnb houders van de Sab moet je aan de boverkant vastzetten wat mij praktischer lijkt te zijn als je een probleem hebt met je lnb's dat je deze gemakkellijk kan vervangen en de houders niet moet verschuiven om aan de schroeven te geraken daarentegen dat je die van de Triax wel moet verschuiven om de lnb's moet vervangen.

30 november 2014 aangepast door Xinix

[cliff25]

Moerbeke waas 9180 belgie is dit niet het zelfde waarden of Willebroek  of zie ik dit verkeerd ?

dit moet je mij eens in linkerhanden taal uitleggen

Stel de skew van de lnb's als volgt af:
Hotbird op 7 graden
Astra 19,2 op 5 graden
Astra 23,5 op 8 graden
Astra 28,2 op 11 graden

zie er redelijk op tegen gaat mij nooit lukken denk ik toch proberen


[Sprietje]

Beste cliff25

Je kunt bijna de gehele beschrijving van antwoord 51 aanhouden maar één ding moet iets aangepast worden. Dat is:
De rail moet 11,27 graden schuin staan, d.w.z. de kop van de Hotbird 13 moet 43mm lager staan dan de kop van de Astra 28,2.

De positie van de lnb's en de skew blijft hetzelfde.



Welke lnb's ga je gebruiken?

23 juli 2015 aangepast door Sprietje
