Nilesat met SAB Satellite Dish S120A


TozdeoG

Aanbevolen berichten


Is er iemand die Nilesat ontvangt met de SAB 120cm schotel ?

Graag jullie bevindingen.

Welke zender wil je ?

Het verschil tussen theorie en praktijk is mijn uitdaging .
Octagon SF8008 4K   Edision Primo IP S2  Dr.HD F16

1.8 m ChannelMaster Offset in tuin 53º E - 45º W Jaeger SMR 1224 Usals met 5 Lnb wisselaar 2x Ka - Ku - C band Lin / Circ

1.2 m Echostar Offset  aan schuur  53º E    34.5 W   Twoteck Twinrotor met 3 Lnb wisselaar Ku - Ku low - Ka

Link naar reactie
Delen op andere sites

met de gibertini 100 krijg ik hem door met gemiddeld 9 db dus zal het wel zeker met een 1.20 lukken

De vraag is wel, welke transponders je krijgt en op welk tijdstip van de dag je meet.

Daarnaast speelt de versterking die een schotel geeft, natuurlijk ook een rol. Dat is deels een kwaliteitsverhaal.



Edit: Ik zie nu net dat deze S120A  schotel 105 breed en 117 hoog is. Het is dus eerder een 100cm schotel, en geen 120cm, zoals SAB zelf aangeeft. Ronduit  misleidend.

aangepast door Eduard07

Vu+ Duo2 + PLi 4.0 + Fuba DAA110 + Stab 120
Vu+Solo2 + Fuba DAA 850 + multifeed met 2 twin Alps + 1 quattro Alps + 1 twin MTI + PLi 4.0

Link naar reactie
Delen op andere sites

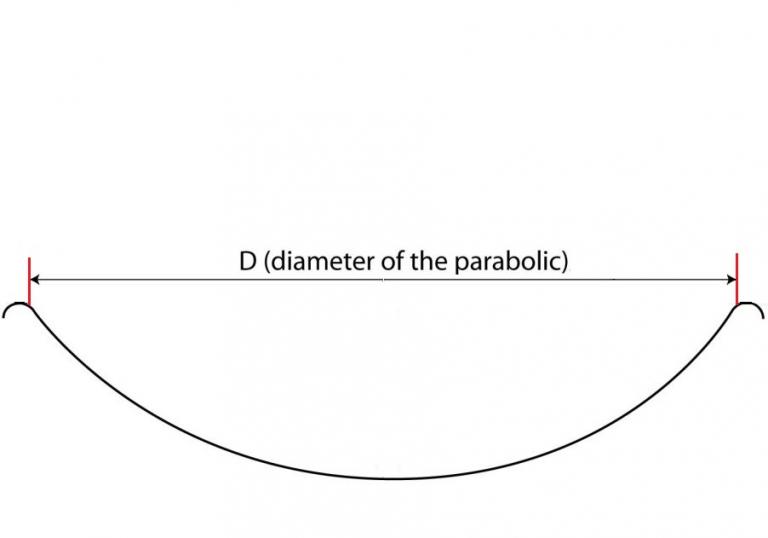

Ja Eduard, en dat is dan nog gemeten inclusief de rand. Als je het echt op het reflector oppervlak meet, dus tussen de rand, dan is het nog kleiner.
Misschien zou TozdeoG het eens precies op willen meten. Ik dacht ooit gehoord te hebben dat het 101cm breed was en 113cm hoog.



Link naar reactie
Delen op andere sites

Het is niet voor mijzelf, ik heb een 140cm schotel voor de beIN sport zenders.

Maar een kennis wil dit nu ook, hangt echter van de prijs af.

Schotels groter dan120 cm worden echter flink duurder per extra cm en zijn

bovendien ook moeilijker te verkrijgen of de leveringskosten zijn vrij hoog.

Vandaar mijn vraag of iemand een aanvaarbaar resultaat had met een 120cm schotel.

Link naar reactie
Delen op andere sites

Hier met de Fibo 120 komen de TP's van de Middle East beam met 6.5 dB binnen .

Alles gecodeerd maar BeIN sports 4 (12.284 V) geeft beeld zonder geluid .

 Op 10.756 V beIN SPORTS 3  MENA beam , heb ik alleen geluid bij 6.5 dB

TP 10.795 V  ook MENA beam  komt met 8.4 dB binnen .

Ik heb een 120 cm Laminas hier ooit vergeleken met mijn Fibo op Nilesat en kon alleen minimale verschillen constateren .

Het verschil tussen theorie en praktijk is mijn uitdaging .
Octagon SF8008 4K   Edision Primo IP S2  Dr.HD F16

1.8 m ChannelMaster Offset in tuin 53º E - 45º W Jaeger SMR 1224 Usals met 5 Lnb wisselaar 2x Ka - Ku - C band Lin / Circ

1.2 m Echostar Offset  aan schuur  53º E    34.5 W   Twoteck Twinrotor met 3 Lnb wisselaar Ku - Ku low - Ka

Link naar reactie
Delen op andere sites

Even ter vergelijking ..

Sab Schotel 120 cm

Reception Frequency 10.70 - 12.75 GHz
Antenna Gain (Ku-Band) 11.7 GHz 42,3dB   <----
Material 0,9 mm Trication Zinc Phosphated Steel
Finish Coat Polyester Powder Coating
Color Anthracite(RAL-7016) or
Light grey (RAL-7035)
Small Axis Diameter 106 cm ( 108,2 )
Long Axis Diameter 118,5 cm (120,6 )
LNB Holder 40 mm ( 60 mm optional )
F/D 0.5
Operational Temperature -40° + 60°
Operation Wind 90 km/H
Survial Wind 150 km/H

Gibertini 125 cm

Materiaal reflector: Aluminium
Frequentie bereik (GHz): 10.00-13.00
Schotelantenne afmetingen (cm.) 124,5 x 133,5
actief oppervlak schotelantenne(cm.) 121.0 x 130.0
rendement bij 10.95 GHz en aangepaste feed:  70%
Versterking bij 10.70 GHz en aangepaste feed:  >40.50 dB
Versterking bij 11.70 GHz en aangepaste feed:  >43.30 dB    <----
Versterking bij 12.75 GHz en aangepaste feed:  >42.30 dB
Kruis polarisatie ontkoppeling:  >28dB
F/D verhouding: 0.66
Openingshoek bij -3dB:  1,37°
Offset correctie hoek: 21,3°
Elevatie hoek instelbaar van:  20°-50°
Mastbevestiging diameter (mm) : 55-100
wind last bij 120km/h:  145 Kg
Kleur: antraciet RAL 7011
Tempratuurbereik: -30 °C ~ +70 °C
Gewicht": 14,3Kg



Laminas 120



130.5 X 120  cm
Operating Frequency GHz 10,7 à 12,8

Gain dBi
10,7 GHz 40.9
11,3 GHz 41.1 <----
12,6 GHz 42.1

3dB Beamwidth degrés
10,7 GHz 1.6
11,3 GHz 1.5
12,6 GHz 1.4


Gibertini 125 is een goede schotel met een hoog rendement.

Voordeel van de Laminas schotel is het lichte gewicht maar wel minder versterking dan de

Sab en de Gibertini schotel (volgens de specs)..



De Laminas kan je op een rotor zetten, maar de Gibertini wordt een probleem met het gewicht, daarvoor heb je een polarmount nodig die los te krijgen is en een actuator met vbox om te draaien.

aangepast door Phoenixx
Link naar reactie
Delen op andere sites

C o o kie M o nster

C U L'8'R WEIRDOGAToRS



I was born once , as an invasion of the bodysnatchers ,

but the doctor did get a brain-attack !! my name:



breedbandwurger 1967



casa CM: FTA DVB-S & FTA DVB-S2
