Elevatie en Azimuth systeem


1965kurt
 Delen

Aanbevolen berichten

Beste ,



HNY 2017



ik zoek voor een project "richten van antenne" naar radio satellieten een Elevatie/Azimuth systeem, voor Azimuth is een rotor voldoende maar Elevatie zoek ik nog hoe dit werkt en welke middels er beschikbaar zijn.

Ik ben totaal niet thuis in het wereldje van sattv via deze weg hoop ik van de nodige info te vinden.



Mvg

Kurt

Link naar bericht
Delen op andere sites


  • V.I.P.

Beste 1965kurt

Welkom op dit forum op nieuwjaarsdag

Ik begrijp niet helemaal wat je bedoeld.
Je hebt het over radio satellieten.
Bedoel je geostationaire satellieten die op de Clarkebelt staan?
Gaat het dan om satellieten die alleen maar radio uitzenden of om communicatie satellieten die TV, radio en andere streams uitzenden?


Link naar bericht
Delen op andere sites

  • Moderators

Dat zijn dus satellieten die niet  een geo stationare baan volgen.



In de TV satelliet wereld hoeven we alleen maar de Clarce Belt te volgen en is een rotor voldoende voor Azimuth en elevatie.



Verstelbare elevatie per rotor zal je hier tevergeefs zoeken.

Gaat niet bestaat niet!            65" 4-K OLED,  Vu+ Solo 4K, Vu+ Solo 4K, Humax Rebox-8500, Rebox-8000, Wisi OR 280
Nokia 9500, Nokia 9800, HDCI-2000,Wavefrontier T-90, Satlook Digital NIT, Megasat HD5 Combo

Gebruik je een advertentie blocker? Maak dan een uitzondering voor onze website. Zonder advertentie (inkomsten) kan deze site niet voortbestaan.

Link naar bericht
Delen op andere sites

Als u erin slaagt om te vinden van de gebruikte IRTE motor, zou het misschien geschikt voor uw behoeften. Deze motor neemt vermogen van coax kabel en in staat om te schakelen van antenne Az/El. Ik heb 35cm antenne geïnstalleerd op een dergelijke motor. img-20161214-150037-custom-_imagesia-comimg-20161217-142417_imagesia-com_1c6od_s

  • Like 1
Link naar bericht
Delen op andere sites

Goededag kurt,

Ik heb mijn bedenkingen over een systeem met een irte motor ik weet niet hoe snel dat draait in Elevatie/Azimuth.....

als je kijk hoe snel bv de over loop is van iss dan praatje over een paar minuten max 10min???.......en dan is een systeem met (yausu rotoren denk ik sneller)  maar helaas kost dat idd een bak met geld... yaesu g-5500 oid  +- 750e... zonder satelliet tracking..krijg je een systeem net als post #5 van focus103.

Is het alleen voor ontvangst 2m 70cm 13cm bv of ook voor zenden dan moet je redelijk nauwkeurig te werk gaan.....maar misschien zijn er nog ander oplossingen.



met vriendelijke groet triax110.




Link naar bericht
Delen op andere sites



Goededag kurt,

Ik heb mijn bedenkingen over een systeem met een irte motor ik weet niet hoe snel dat draait in Elevatie/Azimuth.....

als je kijk hoe snel bv de over loop is van iss dan praatje over een paar minuten max 10min???.......en dan is een systeem met (yausu rotoren denk ik sneller)  maar helaas kost dat idd een bak met geld... yaesu g-5500 oid  +- 750e... zonder satelliet tracking..krijg je een systeem net als post #5 van focus103.

Is het alleen voor ontvangst 2m 70cm 13cm bv of ook voor zenden dan moet je redelijk nauwkeurig te werk gaan.....maar misschien zijn er nog ander oplossingen.



met vriendelijke groet triax110.





Hallo, nu heb ik zelf mijn cross yagi gebouwd voor 2m en 70cm, bedoeling is inderdaad om te zenden, idd Yeasu is teveel geld ik zoek een andere oplossing.

mvg

kurt

Link naar bericht
Delen op andere sites

  • V.I.P.

Egis rotor



egis.org

Ts vroeg om een goedkoop systeem

Het verschil tussen theorie en praktijk is mijn uitdaging .
Octagon SF8008 4K   C-Tech HD 5000-C+ (Dr.HD F16)

1.8 m ChannelMaster Offset in tuin 53º E - 45º W Jaeger SMR 1224 Usals met 5 Lnb wisselaar 2x Ka - Ku - C band Lin / Circ

Link naar bericht
Delen op andere sites

Hallo Kurt,



Ik denk dat je polaire volgsystemen bedoel en dan wel in Azimut/Elevatie en niet in X/Y systemen.

Ik heb er wel een paar systemen gemaakt in Az/Elv en in X/Y dat spaart een hoop geld.

Wat ik zag op het form dat er iemand was Focus103 die een foto plaatste met twee rotoren op elkander dat is in feite genoeg om er een antenne op te maken alleen natuurlijk komt er een besturing bij voor de motoren aan te sturen.

Daar naast een programma voor het volgen er van en die ook kepler gegevens gebruikt.

Er zijn een paar programma's die hier mee werken en waar je de hele boel mee laat volgen de overkomst van ISS is ongeveer 14 min in een rechte overkomst.



mvgr,









  • Like 1
Link naar bericht
Delen op andere sites

Hallo Kurt,



Ik denk dat je polaire volgsystemen bedoel en dan wel in Azimut/Elevatie en niet in X/Y systemen.

Ik heb er wel een paar systemen gemaakt in Az/Elv en in X/Y dat spaart een hoop geld.

Wat ik zag op het form dat er iemand was Focus103 die een foto plaatste met twee rotoren op elkander dat is in feite genoeg om er een antenne op te maken alleen natuurlijk komt er een besturing bij voor de motoren aan te sturen.

Daar naast een programma voor het volgen er van en die ook kepler gegevens gebruikt.

Er zijn een paar programma's die hier mee werken en waar je de hele boel mee laat volgen de overkomst van ISS is ongeveer 14 min in een rechte overkomst.



mvgr,

Hallo, graag had ik meer info ontvangen ivm jou gemaakte systemen in AZ/Elv, via het Net zie ik zelfgemaakte systemen met 2 servo motortjes en besturing via Arduino. Heb ook al zitten denken aan een Sat Tv Actuator, zou kan ik al de Elev maken dan nog een rotor voor de AZ. Ook heb ik de MOTECH II besturing bekeken die rotoren aanstuurt.

mvg

kurt

  • Like 1
Link naar bericht
Delen op andere sites


Hallo, graag had ik meer info ontvangen ivm jou gemaakte systemen in AZ/Elv, via het Net zie ik zelfgemaakte systemen met 2 servo motortjes en besturing via Arduino. Heb ook al zitten denken aan een Sat Tv Actuator, zou kan ik al de Elev maken dan nog een rotor voor de AZ. Ook heb ik de MOTECH II besturing bekeken die rotoren aanstuurt.

mvg

kurt

Hallo Kurt,

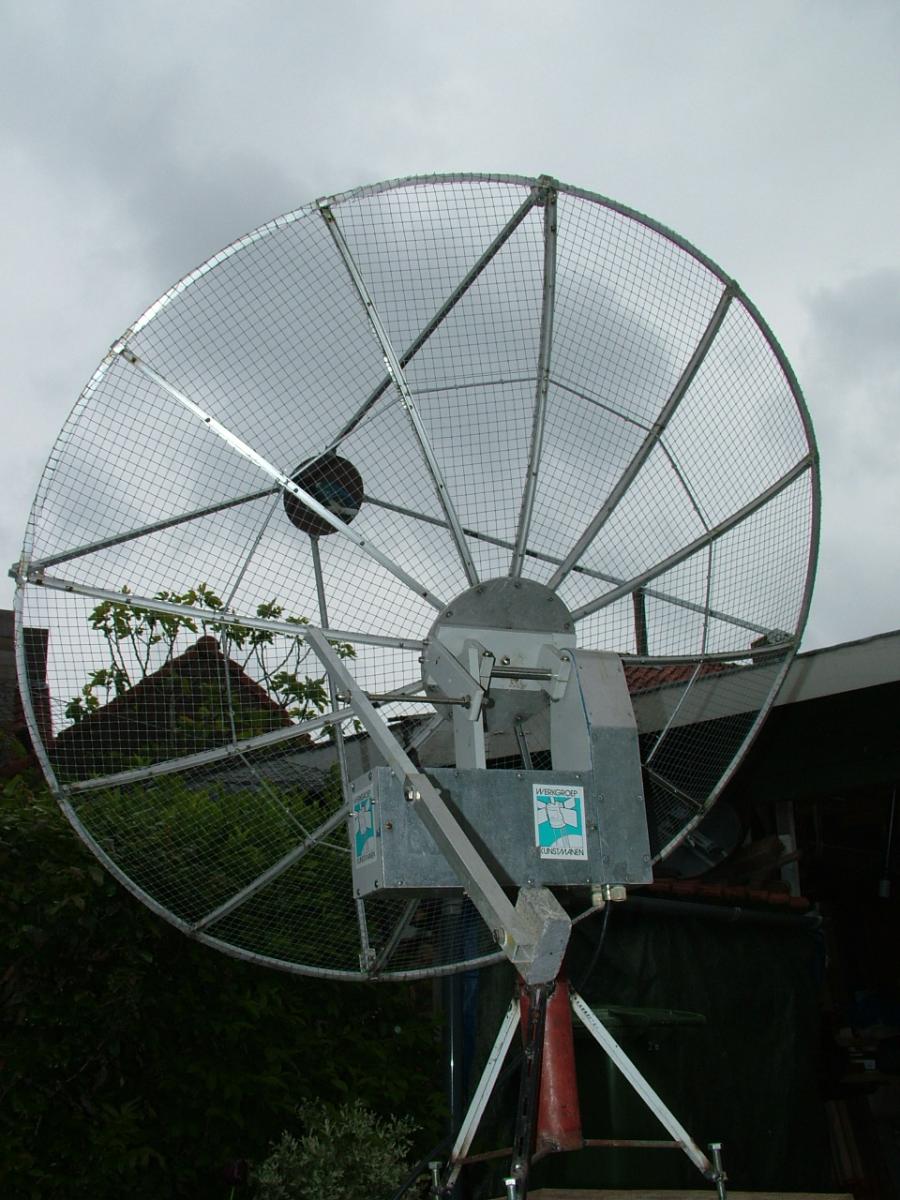

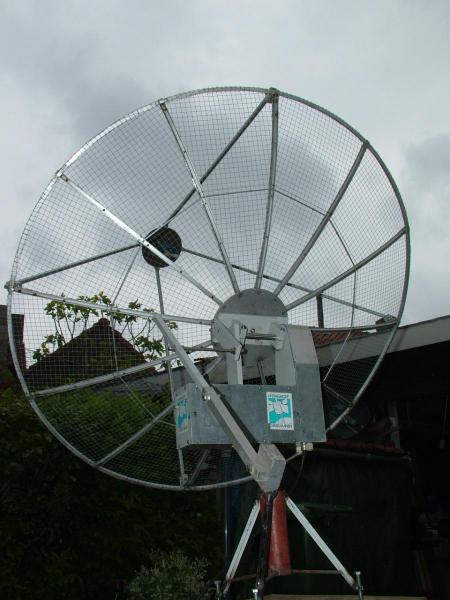

Info over zelf gemaakte systemen, ik heb hier een Azm/Elv rotor waar een gaasschotel heb opgestaan van 180 cm de vertraging is 9 op 1 motoren zijn stepmotoren.

Aansturing voor deze motoren is simpel en kost ongeveer 12 Euro besturingssysteem kan van alles zijn.

Je kunt natuurlijk ook gelijkstroom motoren gebruiken aansturing blijft gelijk.

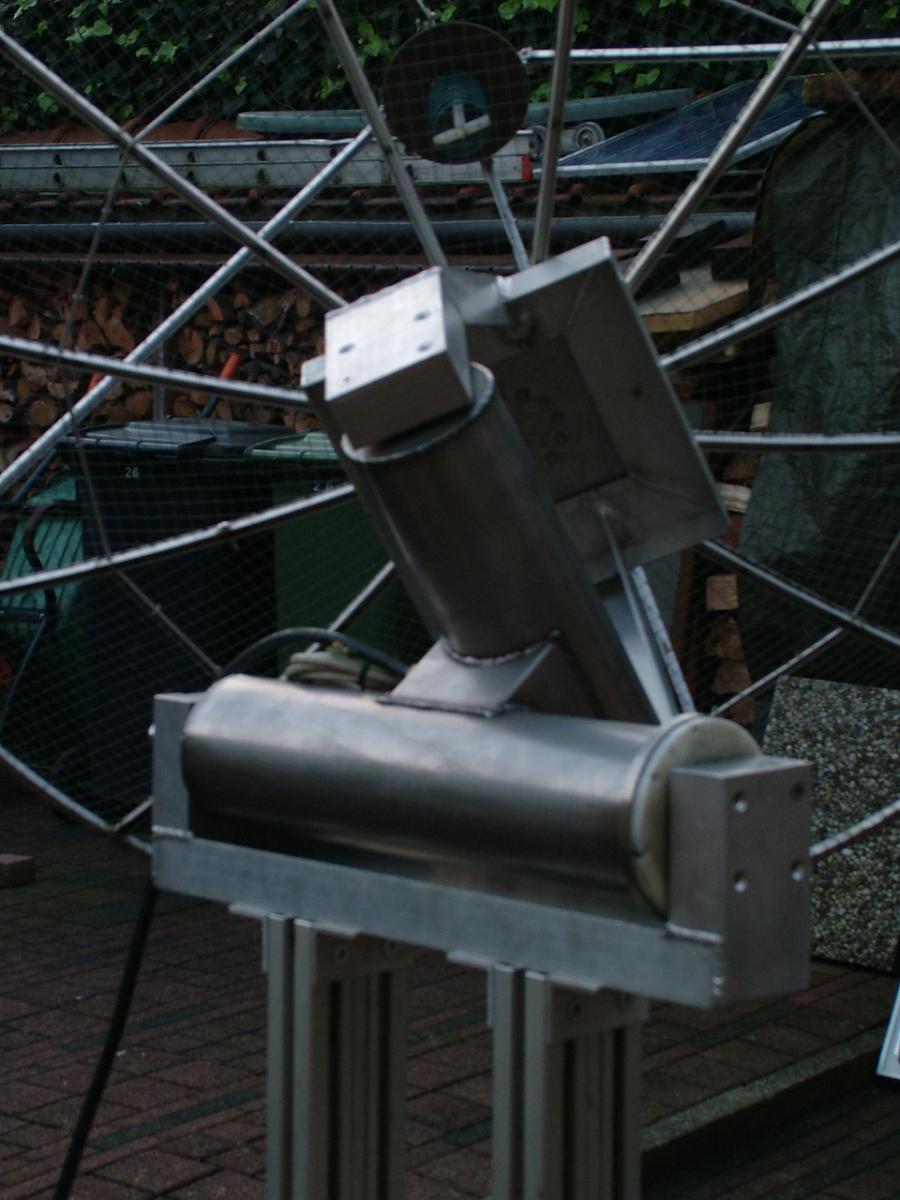

Eerste foto is Azm/Elv tweede foto is X/Y systeem.post-75080-0-32111200-1483359190_thumb.jpgpost-75080-0-71647200-1483359354_thumb.jpg







mvgr,  Peter.

Link naar bericht
Delen op andere sites

  • V.I.P.

Beste 1965kurt

Toen het me duidelijk werd dat je vraag over een satellietvolgsysteem ging, heb ik mijn vriend @Weersat (Peter) ingeschakeld omdat hij al vele jaren bezig is met het bouwen van schotelsystemen voor het volgen van weersatellieten.
Hij doet dat in clubverband bij de "Werkgroep Kunstmanen".

Tja, het is een heel andere tak van schotelontvangst dan het ontvangen van satellieten op de Clarkebelt maar zoals je al ziet, kan @Weersat je wel verder helpen. Het is alleen de vraag of je bereid bent er de nodige tijd in te steken om alles zelf te bouwen, zowel het bouwen van een mesh-dish als het bouwen van de motoren en de besturing daarvan. Maar als het een echte hobby is, dan moet alles zelf bouwen leuker zijn dan het systeem compleet kopen want dat is eigenlijk geen hobby meer.


aangepast door Sprietje
