Triax TD115 met te korte arm?

[Big fellow]

9 uur geleden zei Ventura:

Tegenwoordig is een zo hoog mogelijk MER (modulation error rate) meting belangrijker.

Hoge error rate? Klinkt vreemd, zou toch willen zien dat hij laag is :-) . Of begrijp ik het verkeerd?

[Ventura]

1 uur geleden zei Big fellow:

Hoge error rate? Klinkt vreemd, zou toch willen zien dat hij laag is 🙂 . Of begrijp ik het verkeerd?



Hebt u toevallig naar de youtube filmpje gekeken?



Citaat

Measuring MER in Digital signals is a critical part of determining how much margin the system has before failure.





[Sprietje]

Op 13-10-2019 om 00:21 zei a33:

Het effect van arm iets omhoog is natuurlijk vergelijkbaar met het effect van schotel iets omlaag. Dus ik ben blij met het resultaat.



Groet,

A33



Bedoel je hiermee, dat als je de arm en dus ook de lnb iets omhoog zet, je de elevatie van de schotel iets omlaag moet zetten of iets omhoog moet zetten om de satelliet weer optimaal te ontvangen?

[a33]

2 uur geleden zei Sprietje:

Bedoel je hiermee, dat als je de arm en dus ook de lnb iets omhoog zet, je de elevatie van de schotel iets omlaag moet zetten of iets omhoog moet zetten om de satelliet weer optimaal te ontvangen?



Ja, iets omhoog.

Zoals ik in mijn openingspost van 16 oktober 2018 (calculator-plaatje, cel O-16) al liet zien, kwam de plaats van de LNB bij mij overeen met een offsethoek van 27.4 graden (zie ook mijn post van17 oktober, 19u16). Het beste signaal op de LNB kreeg ik dan dus alleen, als ik ook de schotel in een 27.4 graden offsethoek zette.



Zet je de LNB op de 26 graden offset positie, dan moet de schotel dus ook weer in die hoek komen te staan ten opzichte van de binnenkomende satellietstralen.



Je kan de afstelling dus eventueel ook andersom doen: Eerst de schotelvoorkant perfect uitlijnen op [ elevatiehoek min offset-hoek ] graden, en dan de hoogte van de LNBarm aanpassen (met een wigje of zo?) tot je maximaal ontvangst hebt.





Overigens heb ik voor de lol ook een quick and dirty "doorhangcalculator" gemaakt, uitgaande van het feit dat de bottomstring lengte (van het brandpunt tot aan de schotelonderkant) ook bij verschillende offsethoeken (dus ook bij een doorhangende arm) ongeveer gelijk blijft:





Maar het blijft natuurlijk het beste om ook de schoteldiepte in het midden van de schotel op te meten, en zo alle schotelspecs te berekenen vanuit de schotel zelf (en niet vanuit de vermeende brandpuntpositie bij de LNB-houder). De 'doorhangcalculator' is maar een aardigheidje...



Groet,

A33



14 oktober 2019 aangepast door a33

[Big fellow]

6 uur geleden zei Ventura:



Hebt u toevallig naar de youtube filmpje gekeken?







Nee, ik liet mij leiden door de bewoording waar MER voor staat. Er staat in jouw post "Modulation Error Rate" maar MER betekend "Modulation Error Ratio"... En dat maakt een wereld van verschil....

Hoge ratio = klein aandeel van de error. Hoge Rate = veel errors, dus lage ratio...

[Sprietje]

OK beste a33, dan zijn we het helemaal met elkaar eens.

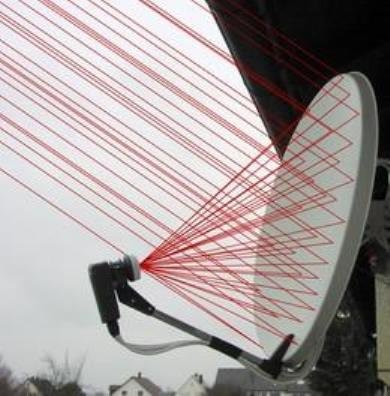

Een satellietschotel is in feite een spiegel maar wel een bijzondere spiegel, een parabolische spiegel waarvan behalve de hoek van inval gelijk is aan de hoek van uitval, de signalen ook nog eens gebundeld worden naar één punt.
Als je de lnb-arm t.o.v. de voorzijde van de spiegel 1 graad omhoog brengt, wordt de hoek van uitval 1 graad kleiner. De hoek van inval zal dan ook 1 graad kleiner moeten worden. De elevatie van de schotel zal dan 1 graad hoger afgesteld moeten worden.

Als voorbeeld:
Je gebruikt een Triax 88 met multifeed rail. Om een Triax multifeed rail meer dan 7 graden schuin te kunnen zetten, moet deze omgedraaid worden, d.w.z. het gat in het midden moet in de onderste groef gezet worden terwijl standaard het gat in de bovenste groef zit.
De groeven zitten 6mm h.o.h. van elkaar. De lnb's komen dus 6mm hoger te staan. De hoek t.o.v. de schotel veranderd hierdoor 0,5 graden.
Je zult de elevatie van de schotel dus ook een halve graad hoger in moeten stellen om de satelliet te ontvangen.
Opmerking: door het gebruik van een multifeedrail met extra lnb's en vaak ook nog extra coaxkabels, buigt de arm ook wat omlaag. Het verschil in elevatie instelling zal meestal erg weinig zijn.



14 oktober 2019 aangepast door Sprietje
