Data over coax, wie kan de versterker inregelen omgeving Oirschot.

[OFDM]

1 uur geleden, Old Satterhand zei:

Ik ben blij met je reactie, want als deze technologie inderdaad wordt gebruikt, is het duidelijk dat de TS @Leffe een verkeerd advies heeft gekregen van de verkoper van die versterker.

Ik herken in de specificaties voor EOC wel de hoge RF distributie waardes van 110 dBuV, dat klopt dus wel.

Maar onder de ca 65 MHz is de boel passief, dus dan kom je met die versterker inderdaad in de problemen.



En @OFDMik kom jou nickname wel vaak tegen in die specs! 😁

Het zou wel slecht zijn als de verkoper het verschil niet kent maar niet ondenkbaar. Het is ook een nadeel van EOC dat het netwerk afwijkend wordt t.o.v. standaard. Maar @Leffemoet het maar even nakijken want er zijn ook parken met Docsis (hoewel het dan misschien al had gefunctioneerd).



Inderdaad wordt bij EOC het "tovermiddel" OFDM ingezet. Dan zou het zogenaamd op de slechtste netwerken nog prima functioneren. Bij een normaal kabelnet is ruis de beperkende factor en daar presteert ofdm niet anders dan qam dat met slechts enkele draaggolven werkt.

14 augustus 2022 aangepast door OFDM

[Old Satterhand]

15 uren geleden, OFDM zei:

..Het zou wel slecht zijn als de verkoper het verschil niet kent maar niet ondenkbaar....



Als ik nog eens naar de topic titel kijk en ik vervang het woord 'data' door 'ethernet' dan is het me wel duidelijk wat voor netwerk dat is.

En de topic starter heeft al bijna een week niet ingelogd, dus ik denk niet dat we ooit uitsluitsel zullen hebben.



[Leffe]

Sorry jongens, ben even enkele dagen afwezig geweest, bedankt zover voor het meedenken.

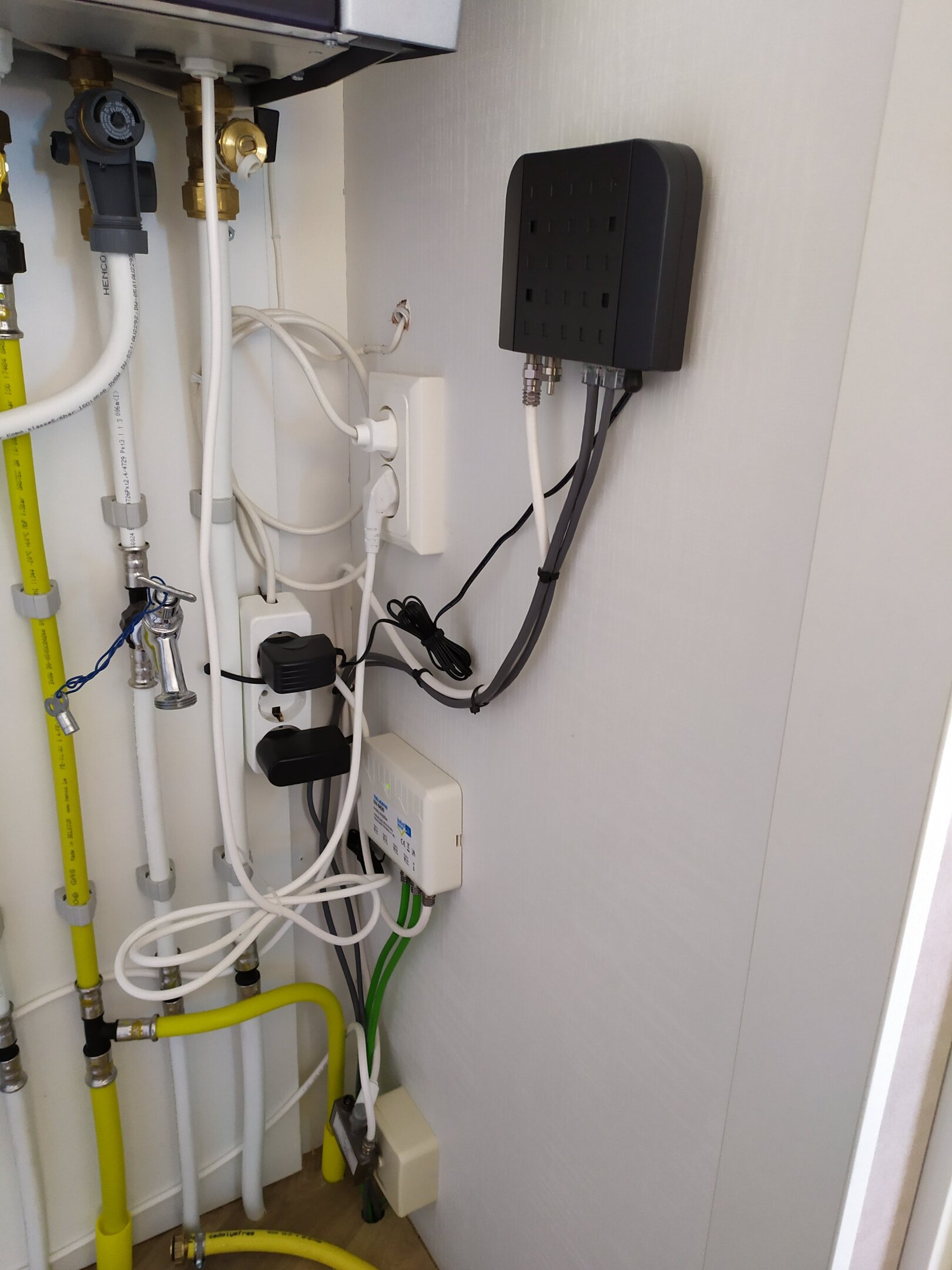

Heb even een foto bijgevoegd zoals het aangesloten is in 1 van de chalets.

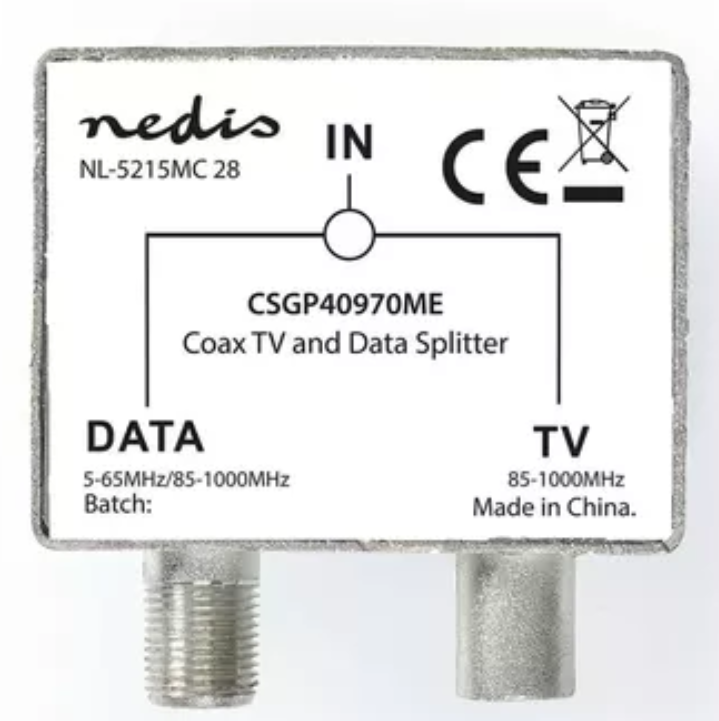

onderop de foto zie je een AOP met een splitter data/tv signaal waarvan data 0 t/m 65 MHz afgesplitst wordt en naar het modem gevoerd wordt rechts bovenin. Hoop dat jullie hier al iets meer mee kunnen. Mijn hoogfrequent kennis is helaas wat beperkt om de versterker met de juiste meters (die ik niet heb) in te kunnen stellen. Heb nog even gedacht om datasignaal om te versterker te leiden maar zit met het probleem dat televoeding gebruikt wordt. Misschien is dat nog een optie om data van testpunt in de versterker te gebruiken en deze weer op versterkte tv signaal te koppelen.

[Leffe]

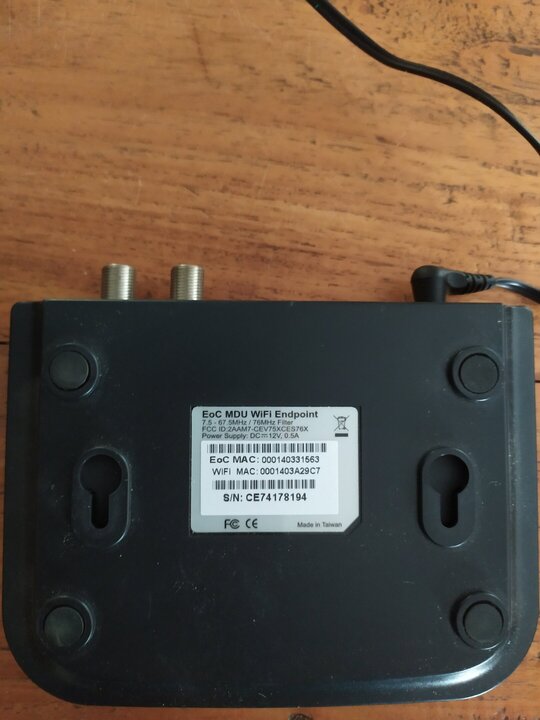

Hier nog een foto van het gebruikte modem.

[ceesv]

Op 8-8-2022 om 14:09, ceesv zei:

Wat was het type van de oude CAS versterker?

Het antwoord hierop helpt ons verder.



[Old Satterhand]

19 uren geleden, Leffe zei:

Hier nog een foto van het gebruikte modem.



Dat is dus geen modem maar een Sendtek EoC "endpoint" met een wifi accespoint en 2 ethernet poorten.



Je hebt echt een andere versterker nodig! Het juiste Astro typenummer is HVF V40.

Volgens de beschrijving van de webshop (die ik hier niet mag vermelden) is die uitgerust met een actief / passief schakelaar.

Als je die op passief zet, moet het werken.



Wees wel voorzichtig met het instellen van de versterking.

Die moet overeenkomen met de verliezen over de coax kabels, en is dus afhankelijk van de overbrugde afstand.



Probeer het eerst met alleen een equaliser correctie. Als alle TV kanalen dan goed werken, blijf er dan verder vanaf.



Om het plaatje compleet te krijgen: heb je wellicht nog een foto van de EOC Master?

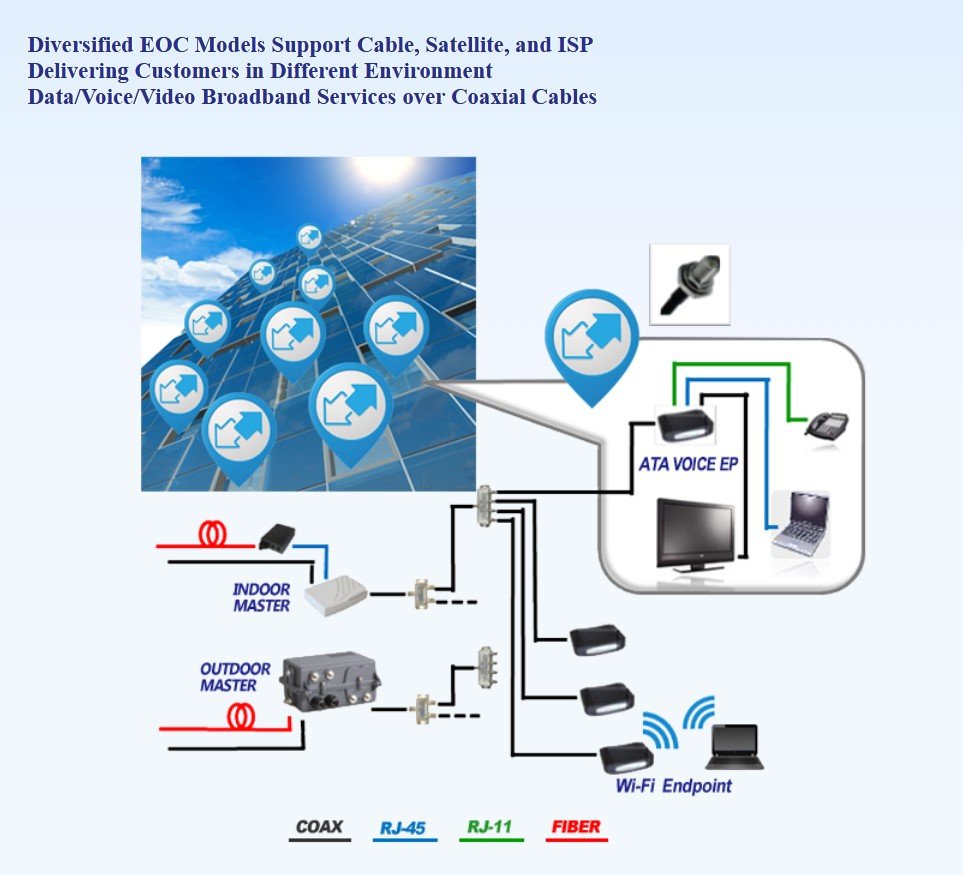

En ziet het er ongeveer zo uit? De versterker vóór de coax distributie?





16 augustus 2022 aangepast door Old Satterhand
SendTek schema toegevoegd

[Leffe]

Helemaal correct, maar dan heb ik een probleem om die om te ruilen. Zal een moeilijk verhaal worden vrees ik. Is er toch een mogelijkheid om een bypass te creeeren voor de data? Nu gaat de voeding voor de versterker over de coax, dus dat is een moeilijkheid.

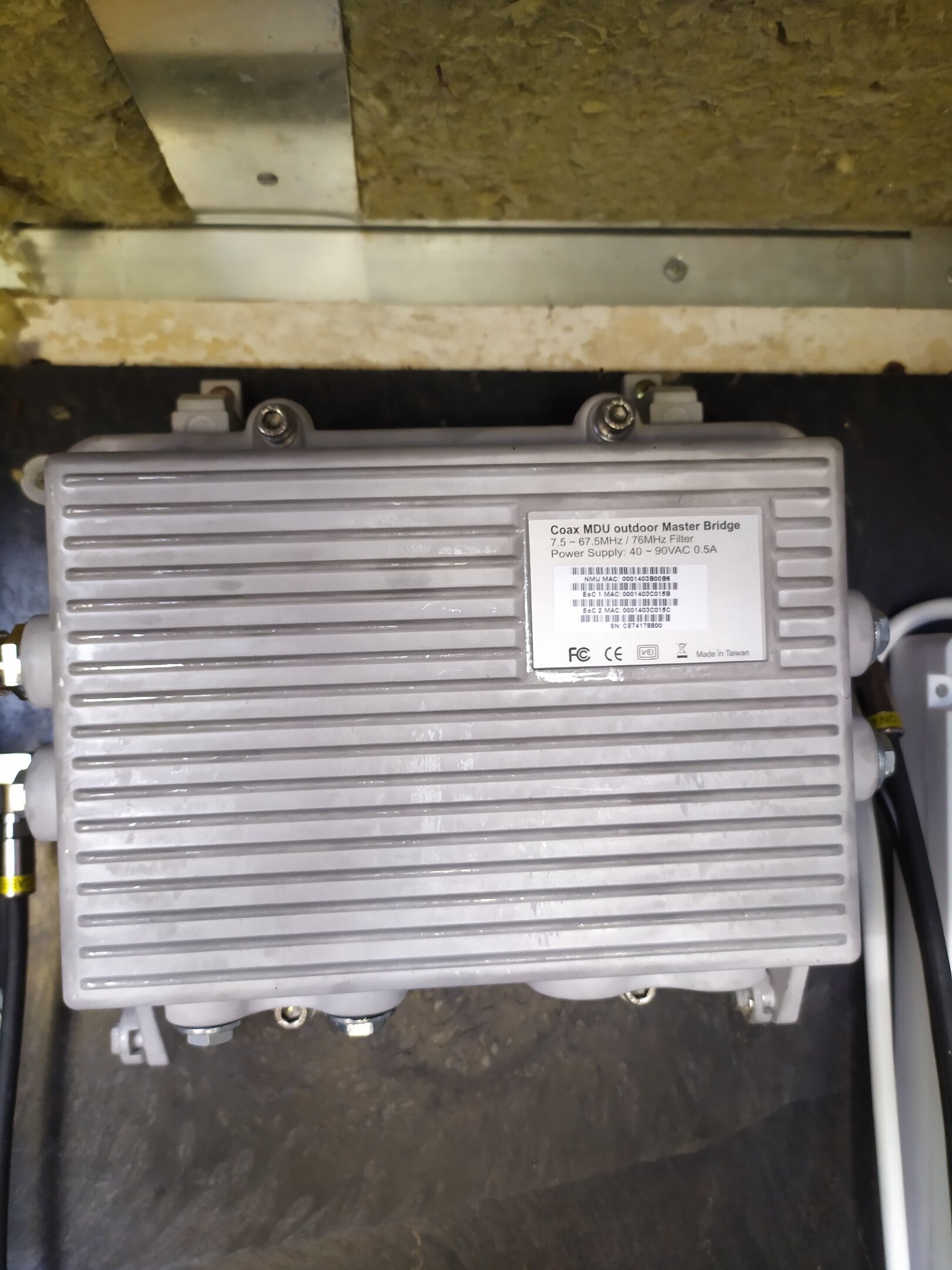

Hier ook de foto van een outdoormaster.

Ga in ieder geval contact opnemen met astro, die hebben mij het advies gegeven. Helaas heb ik hem besteld bij een andere leverancier omdat zij zelf niet leveren dus dat zal lastig worden vrees ik.

[Old Satterhand]

37 minuten geleden, Leffe zei:

Is er toch een mogelijkheid om een bypass te creeeren voor de data?

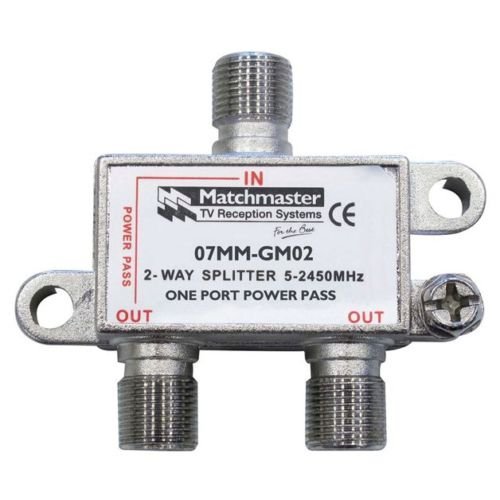

Ik zou het zelf proberen op te lossen m.b.v 2 van deze splitters, zie plaatje.

Een aan de ingang, waarbij de DC bypass op de ingang van de versterker wordt aangesloten en de andere uitgang op de 2e splitter.



En die sluit je aan op de uitgang, omgedraaid, dus de enkele in/out wordt de nieuwe uitgang.



Of het daadwerkelijk goed werkt hangt sterk af van de demping tussen de 2 'benen' van de splitter, om te voorkomen dat het versterkte uitgangssignaal weer op de ingang terecht komt en zo een lus vormt.



In ieder geval natuurlijk het retourpad volledig uitschakelen op de versterker, die mogelijkheid heb je wel met die RP schakelaar.









16 augustus 2022 aangepast door Old Satterhand
het goede plaatje geplaatst

[Leffe]

De televoeding is volgens mij een wisselspanning, is deze een DC pass?

[Old Satterhand]

DC pass splitters bevatten diodes, die kun je niet gebruiken.

Power pass splitters werken met condensatoren om het RF signaal te isoleren van de spanning.

Zolang de wisselspanning niet te hoog is, maakt het niet uit.



Gewoon proberen voor die paar centen. Als de splitter gaat stinken, dan weet je genoeg. 🤣





16 augustus 2022 aangepast door Old Satterhand
typo

[Leffe]

Ok, dank je. Gaat nog wel even duren voordat we dit gaan uitproberen ivm vakantie. Ik houd jullie tzt op de hoogte. Iedereen alvast bedankt voor de hulp.

[ceesv]

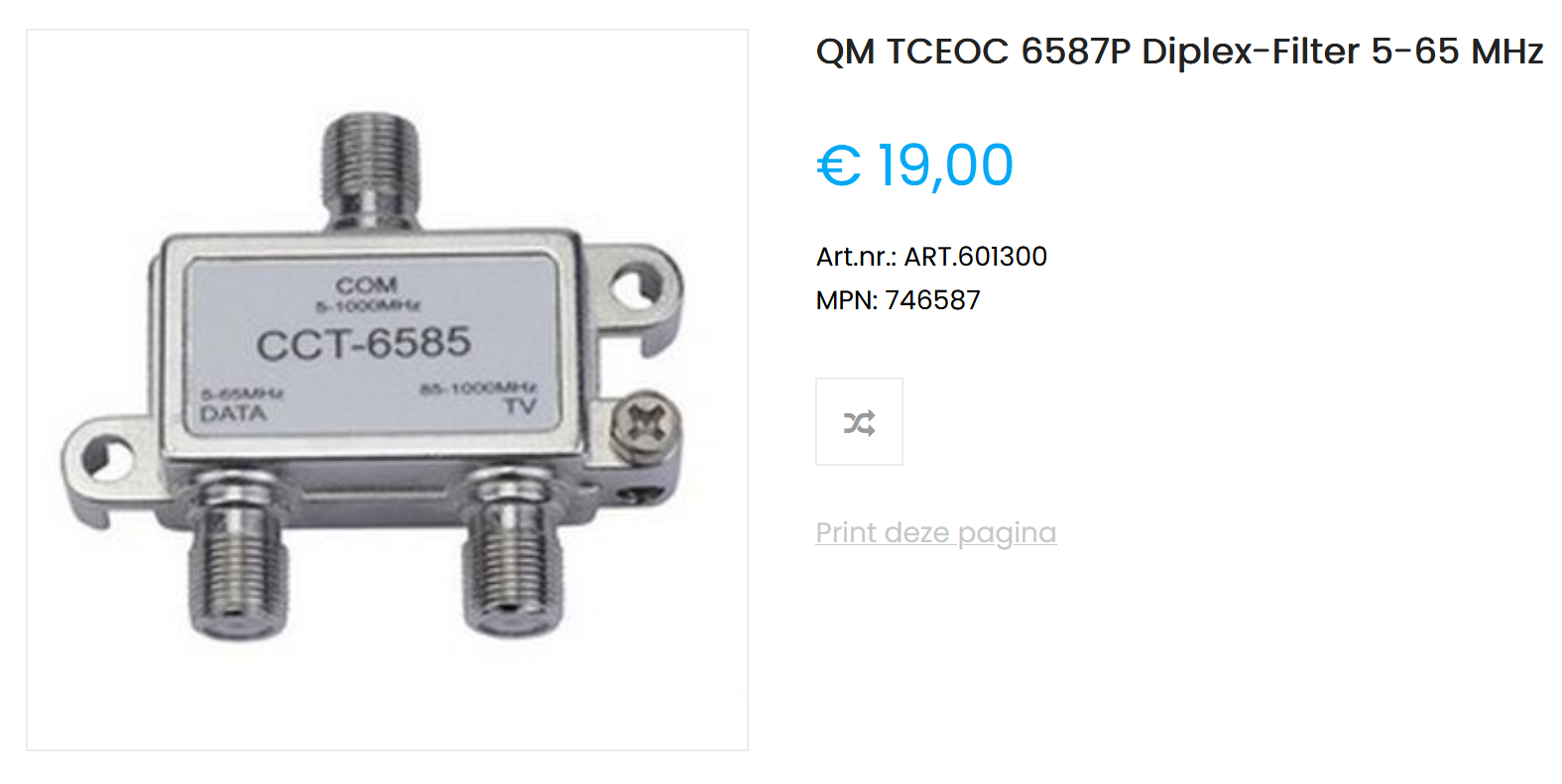

Die getoonde splitter is wideband, je hebt ze ook met een low-pass aftakking.



Die lijkt mij hier beter op zijn plaats.



[Old Satterhand]

Nog even een waarschuwing.

Hoewel de door mij geraadpleegde webshop beweert dat het 'terugkanaal' passief kan worden geschakeld, ben ik er, na het bestuderen van het manual toch niet zeker van! Kijk zelf maar:



BA_HVF V40 P_engl_Webversion1.pdf

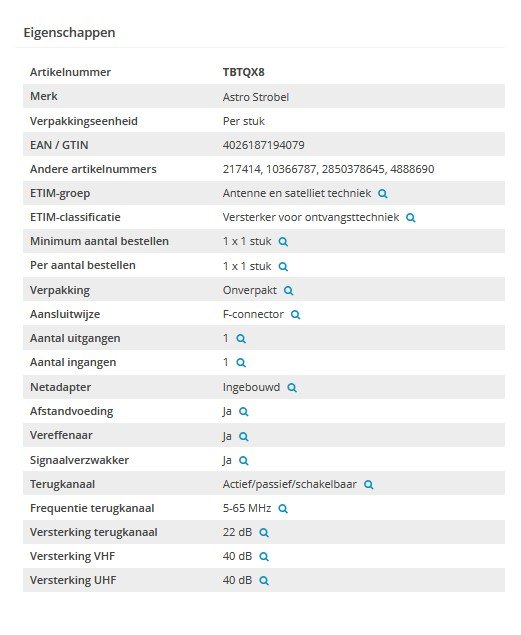

Dit staat op hun website. Het is een Nederlandse webshop gespecialiseerd in techniek. Eigenlijk klopt er weinig van die informatie.

Als je besluit om toch een andere EoC geschikte versterker aan te schaffen, zorg dan dat ze het juiste type sturen.

[Old Satterhand]

10 minuten geleden, ceesv zei:

Die getoonde splitter is wideband, je hebt ze ook met een low-pass aftakking.



Kun je ook uitleggen waarom? Ik zie de noodzaak niet? Het gaat er alleen om dat het EoC signaal van het endpoint weer terug kan.

Dat signaal zit ergens tussen de 7,5 en 67,5 MHz. Er zijn geen andere retoursignalen.

[ceesv]

Tenzij je richtkoppelaars gebruikt zou je anders bij breedbandige splitters het versterkte uitgangs signaal van de versterker teug voeren naar de ingang van de versterker?



Ik heb een tijdje een park ondersteund met hun netwerk, en daar zaten overal bandpass omleidingen bij de versterkers.
