Sprietje

Is die IRTE-schotel de kleine of de grote schotel? Wat is het merk van die andere schotel? Ik zie iets staan van A.Kort.

Dit is de site van IRTE, één van je schotels. Die maakt speciale antennes en schotels voor o.a. straalverbindingen en satellietontvangst met rubber cuvers: https://irte.it/prodotti/

Een goede schotel herken je aan de omgebogen rand. Hoe groter de omgebogen rand is, des te stabieler een schotel is. Kijk eerst eens naar de 1e afbeelding, een schotel van ruim 2 meter diameter. De man die hem vast houdt, heeft zijn hand wijd open gespreid om hem vast te kunnen houden. Een behoorlijk grote omgebogen rand dus die de schotel erg stabiel en stevig maakt. Hier een filmpje over een gigantische flutschotel. De man in de schotelfabriek staat trots te vertellen hoe je een kromme schotel weer makkelijk recht kunt maken. Je ziet dat je maar een klein beetje aan de schotel hoeft te schudden om hem krom en weer recht te maken. Wat een afgang. Veelal wordt plaatmateriaal gebruikt van amper een halve millimeter dik. Had de rand een stuk breder gemaakt en het buigen van de schotel had niet kunnen plaats vinden. Wat dacht je als je deze schotel op het dak hebt staan? Bij de eerste de beste harde wind is deze schotel verbogen en heb je geen of hele slechte ontvangst. Met een storm zijn ze dubbel geklapt en kunnen ze naar de schrootboer. Een ovale offsetschotel hoort op een plat vlak over de gehele omtrek op het vlak aan te liggen. Het is de Geosat Pro schotel, de professionele uitvoering waarschijnlijk. Ik zou de gewone Geosat schotel dan wel eens willen zien. Die gaat waarschijnlijk al krom als je er naar kijkt.

Als je de lnb met aangesloten coax van de schotel verwijderd en in je broekzak steekt, heb je nog steeds signaalsterkte maar 0% signaalkwaliteit. Nee, de percentages zijn bijna nooit hetzelfde.

Met goed weer is 70% inderdaad voldoende maar om ook met slecht weer geen beelduitval te hebben zou ik toch liever minimaal 80% hebben. "hoe hoger de ontvangst hoe minder de kwaliteit" is natuurlijk een hoop onzin.

De beige schotel heeft geen opstaande rand dus daar meet je de diepte goed op. Ik hoop alleen dat je de diameter tot net binnen de rand meet. Bij de witte schotel lijkt het er op of er een strip tegen de zijkant van de schotel is geschroefd. Ik kan vanuit deze positie niet zien of de strip boven de schotel uit steekt. Uitgaande dat de f/D-verouding juist is het volgende: Offset schotels hebben gebruikelijk een f/D-verouding van 0,6 en daar worden standaard lnbf's voor gebruikt die gemaakt zijn voor een f/D van 0,6. Primefocus schotels hebben een f/D-verouding tussen de 0,32 en 0,43. Jij hebt schotels die een f/D-verhouding hebben die daar tussenin zitten. Dat zijn waarschijnlijk schotels die voor militaire doeleinden zijn gebruikt. Daar passen dus niet de standaard feedhorns op. Je zult dus moeten schipperen en kijken welke het beste passen. Je geeft aan dat de schotel van 150cm een f/D-verhouding heeft van 0,56. Dat ligt behoorlijk dicht bij de 0,6. Daar zou ik dus zonder meer een normale lnb op zetten bijv. deze als je aan 1 aansluiting genoeg hebt: https://inverto.tv/lnb/362/single-universal-40mm-pll-lnb Schotel 2 met een diameter van 115cm heeft f/D-verhouding van 0,51. Stel dat je daar een lnb met een losse feedhorn op gaat zetten. Die zijn instelbaar voor een f/D-verouding van 0,32 tot 0,43. Stel dat je die instelt op een f/D-verhouding van 0,43, dan kijkt de lnb met feedorn een heel eind over de rand van de schotel en ontvangt daardoor heel veel ruis. Dat is geen goede optie. Dan moet je toch maar kiezen voor een normale lnb met een f/D van 0,6. Het gevolg is wel dat deze lnb niet het gehele oppervlak van de schotel af tast. De buitenste rand van de schotel wordt niet benut. Je krijgt dus minder signaal dan dat je voor de grootte van de schotel zou verwachten. Ik schat in dat hij dan werkt als een schotel van 95-100cm ADJUSTfeedHORN.pdf

De f/D-verhouding heb je goed uitgerekend maar heb je wel rekening gehouden met de volgende 2 factoren: - de diameter is de maat zonder de rand van de schotel, dus gemeten op het parabolische gedeelte - de diepte van de schotel is de maat gemeten tot het parabolisch gedeelte, niet een eventuele opstaande rand mee rekenen, dus diepte is D-d. De meeste schotels hebben echter geen opstaande kraag zoals hier aangegeven.

De schuinte van de triple-lnb wordt bepaald door het midden van de twee buitenste satellieten te nemen aan de Clarkebelt. Voor de triple-lnb 13-16-19,2 is het midden ~16 graden oost. Voor een triple-lnb 19,2-23,5-28,2 is dat ~23,5 graden oost. Zie de 1e afbeelding. Zenden satellieten met een pre-skew uit, dan moet de fabrikant de antennes in het block 7,5 graad schuin zetten. Zenden ze zonder pré-skew uit, dan staan de antennse bijna allemaal in dezelfde schuinstand zoals te zien is in afbeelding 2 van de triple-lnb voor de 13-16-19,2 oost.

Wanneer de skew veranderd is weet ik niet precies. SES-Astra heeft er geen mededelingen over gedaan maar waarschijnlijk tussen 6 en 4 maanden geleden. Je kunt de skew bij een triple-lnb niet aanpassen. Die moet zo ingesteld zijn, dat het signaal van alle 3 de satellieten op de koppen valt en dat is in Tilburg 14 graden schuin. Dat je tv het signaal een stuk lager aan geeft is niet erg. Hij geeft ook nog beeld als het signaal onder de 5% komt en dat deed de vorige niet.

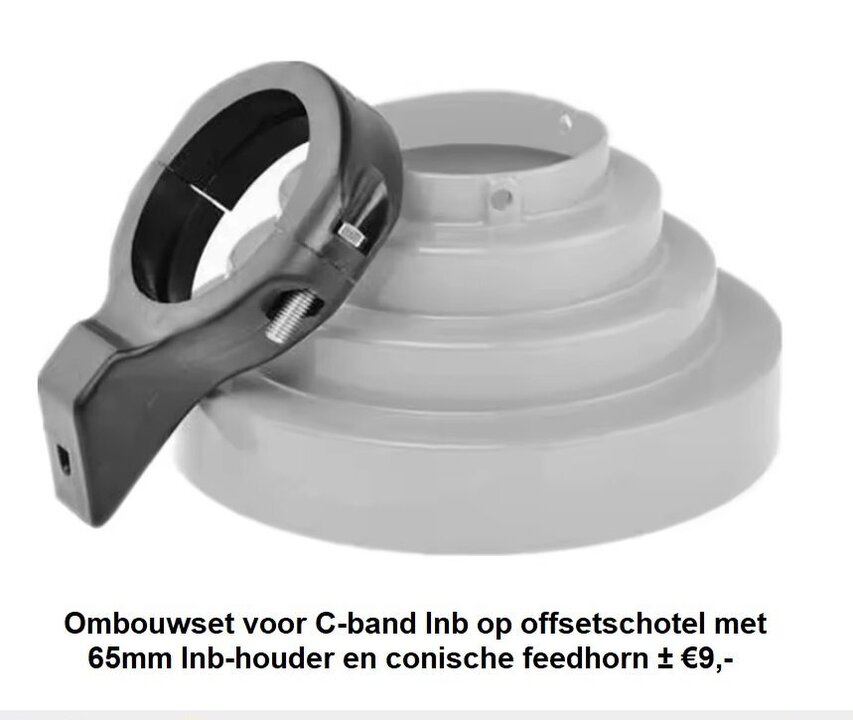

Primefocus schotels hebben meestal een f/D-verhouding van rond de 0,38. Een normale lnb voor een offestescotel heeft een f/D-verouding van 0,6. Dat past dus niet goed op elkaar. Je gebruikt dan maar een deel van het schoteloppervlak. Een ander probleem is vaak dat als je de lnb's op de juiste schuinte in wilt stellen, ze precies op de plaats komen waar al een feedarm zit zodat je de lnb niet kunt plaatsen. Al met al geen lekkere oplossing. Wat je wel kunt doen is een tweede schotel van 100cm erbij zetten en dan het signaal van de grote primefocusscotel er bij de diseqc-switch er bij aansluiten.

Oh.., dat is vast een schotel van een Engelsman geweest. Dat is hoogstwaarschijnlijk een primefocus-schotel. Daar kun je niet zo makkelijk meerdere lnb's op zetten. Voor de ontvangst van de Astra 28,2 waarschijnlijk groot genoeg. Hoe ziet de schotel er uit, zoals de eerste of tweede afbeelding?

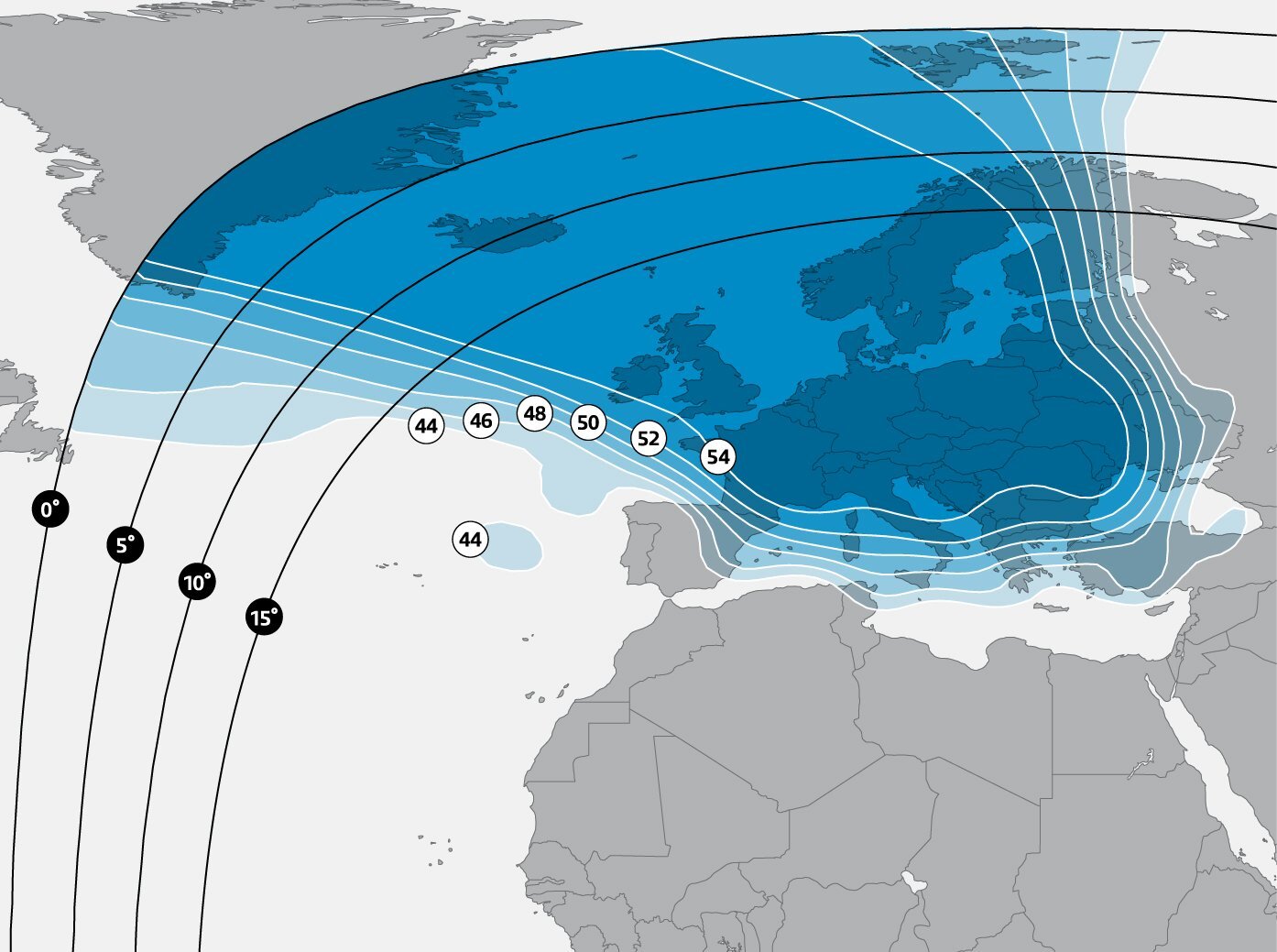

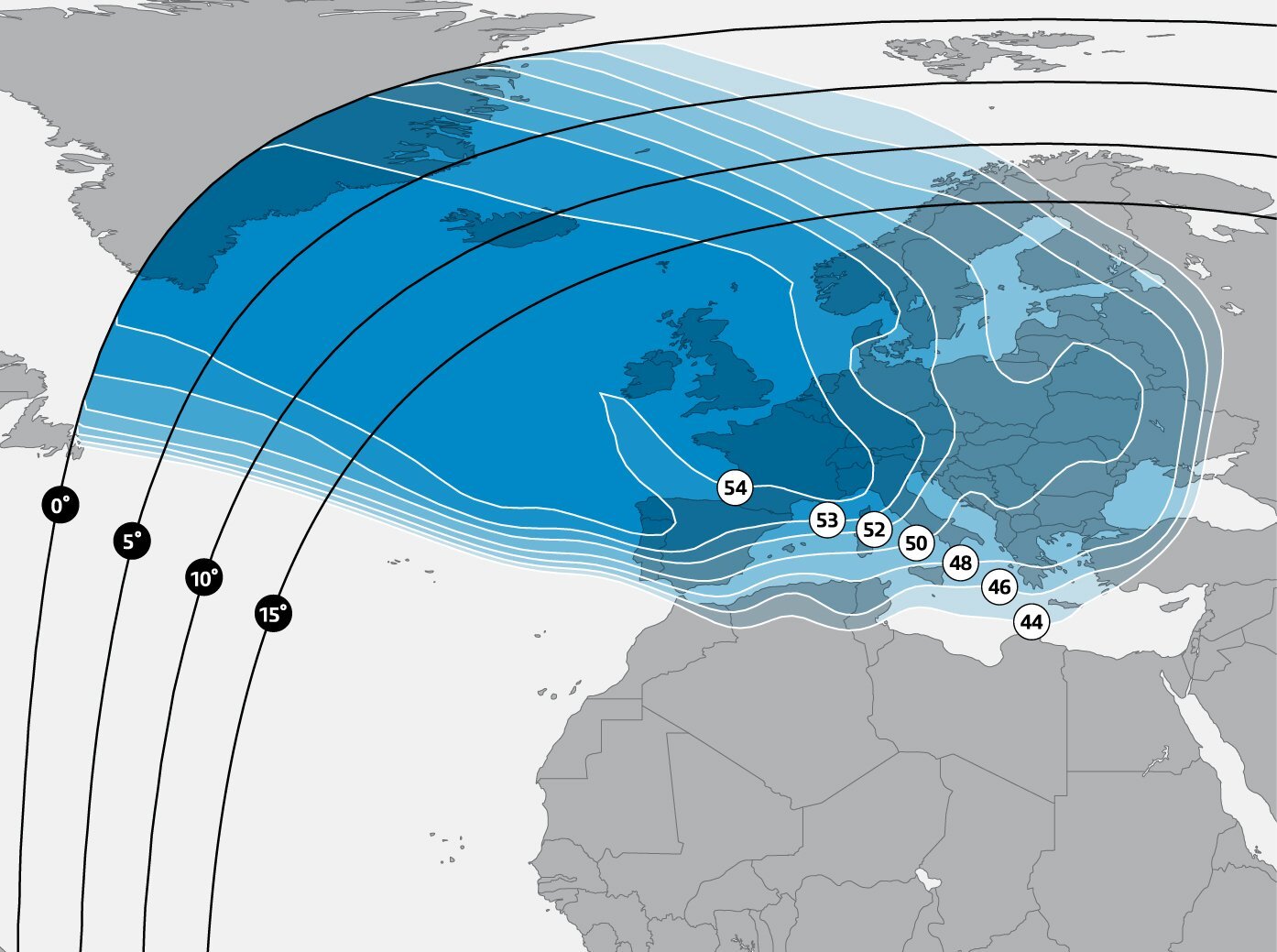

Wat de schotel betreft het volgende: De ontvangst is regio Murcia is de laatste tijd flink slechter geworden. Ik adviseer je daarom een schotel van 100cm breed bijv. een Triax 110. Daar passen geen duo-lnb's op dus die kun je niet gebruiken. Neem een rail met losse lnb's. Dan kun je de skew van elke lnb optimaal instellen. De belangrijke zenders op de Astra 28,2 zoals de BBC en ITV kun je daar niet ontvangen, alleen de minder interessante zenders die op de Europabeam zitten. Eigenlijk kun je de Astra 28,2 dus wel vergeten. Als je interesse hebt in de Hotbird, dan zou je dus maximaal 3 lnbs gebruiken, anders gewoon de Astra 23,5 en 19,2.

Dishpointer.com is een zeer handige site. Helaas is het bij die site nog niet doorgedrongen dat de pré-skew bij de 3 Astra satellieten onaangekondigd is afgeschaft. De enige sites die hier wel rekening mee houden is de site van SES-Astra zelf: https://extranet.ses.com/AntennaPointingCalculator/ en de professionele site van Jens T. Satre: https://www.satellite-calculations.com/Satellite/lookangles.htm

Zeker flink wat bitterballen gegeten? Dan begrijp ik het.

Even wat opmerkingen. Ik zie dat je 3 smalle lnb's gebruikt. Waarom? Er is ruimte genoeg om normale lnb's te nemen. Met normale lnb's met koppen van 60mm vang je meer signaal bij multifeed. Ook ontvang je bij regen duidelijk minder signaal met lnb's met smalle koppen dan met normale lnb's. Ook de skew van de Astra-lnb's staan volgens mij niet schuin genoeg. Astra heeft de pré-skew van hun satellieten zonder aankondiging afgeschaft waardoor Astra-lnb's 7,5 graad schuiner gezet moeten worden dan voorheen. Zie voor de juiste skew-instelling de site van SES-Astra: https://extranet.ses.com/AntennaPointingCalculator/ De 19,2-lnb moet op een skew van -10° staan De 23,5-lnb moet op een skew van -13° staan Verder schrijf je: 10. Hopen dat ik niet per ongeluk tegen de satelliet stoot... Dan moet je wel erg lange armen hebben want de satellieten staan ongeveer 40.000km van ons vandaan.

Ik zal eens even bij een collega in Zuid-Spanje informeren of hij dezelfde problemen ondervind in de avonduren. Het zou zomaar eens kunnen dat het Saharazand in de lucht de oorzaak van het probleem is. Opvallend is dat 2 frequenties iets beter worden met een skew van -27° en 1 frequentie iets slechter. Je meet dus bij de volgende transponders: 11739V van 59% naar 55% 11856V van 45% naar 51% 12187H van 63% naar 65% Blijkbaar heeft dat dus niets met de polarisatie van de frequentie te maken want de ene verticale transponder gaat met 4% omlaag en de andere verticale transponder gaat met 6% omhoog. Merkwaardig.

Channel Master had dat vroeger ook, een dipool in het brandpunt van de schotel alleen was dit voor de UFH-band.

Hier heb je alle informatie hoe het signaal van de hoge frequentie wordt overgezet naar een lagere frequentie om de verliezen in de coaxkabel te beperken.

Ik zou toch liever aluminium buis nemen dan zo'n gelakt ijzeren buisje.

Prima maat schotel. De skew moet in Alicante op -27 graden staan, zie bijgevoegde calculator en afstelhoek.

Hoe groot is je schotel en wat voor een lnb heb je? Is dat een enkele lnb of een duo-lnb en welke kop staat in de klem indien een duo-lnb? Betreft het Alicante?

Dan zul je de skew van de lnb aan moeten passen. Die moet 7,5 graad schuiner ingesteld worden als je een enkele lnb hebt.

Aha, een doos van 50 meter. Laat je niet afschrikken door de tekst Coaxkabel voor binnen . In de specificaties staat dat deze coaxkabel UV-bestendig is dus gewoon ook voor buiten geschikt is.

35 Verdiepingen?

Aan het typenummer te zien gaat het om een ALPS-twin, 2 aansluitingen dus. Als ik dit lees gaat het om nieuwe lnb's of of zijn het gebruikte?
