Alles dat geplaatst werd door Sprietje

  1. Totaal TV vindt deze lnb's prijzig maar ik vind het wel meevallen. In Nederland zie ik ze niet te koop, wel in Duitsland. Daar kost de Xoro SF 100 €18,90 en de Xoro SF 200 €27,90
  2. TotaalTV heeft hem nu ook getest met de titel: Xoro SF-100 en SF-200: handige LNBs voor op reis
  3. Tja, ik weet niet precies welke ring je kunt verdraaien maar de vrijhangende kop van de Astra 23,5 moet in ieder geval hoger staan dan de kop in de klem. Waarschijnlijk zal het wel -1½ streep zijn en geen +1½ streep aan het kaartje van Europa te zien.
  4. Je ziet dus dat als je uitricht op de Astra 23,5 je beter signaal hebt op de 23,5. Dat heeft alle te maken dat je duo-lnb horizontaal staat. Nu je de schotel hebt uitgericht op de 23,5e, zal het signaal op de Duitse zenders wel iets minder zijn dan toen je de schotel uitrichtte op de Astra 19,2. Maar ook nu heb je op de Astra 23,5 geen optimaal signaal omdat door de horizontale stand van de duo-lnb de antennes niet goed staan. In Nederland moet de duo-lnb (en ook de antennes in de duo-lnb 11 graden schuin staan. Aangezien elk streepje 7,5 graad skew is, moet de duo-lnb dus 1,5 streep schuin staan op ook de antennes in de juiste stand te krijgen, de vrijhangende kop hoger dan de kop in de klem.
  5. En maakt het nog verschil waarop je uitricht wat betreft de zenders die je ontvangt. Ontvang je in beide gevallen zowel alle Nederlandse zenders als ook alle Duitse zenders?
  6. Maar nu weten we nog steeds niet of de schotel zich uitricht op de Astra 23,5 of op de Astra 19,2. Plak met plakband even een stukje aluminiumfolie over de vrijhangende kop (Astra 23,5) en laat de schotel dan nogmaals zoeken. Als hij de Astra 19,2 (met de Duitse zenders) vindt, dan weet je zeker dat de schotel zich uitricht op de Astra 19,2. De skew-stand van de lnb mag dan nooit recht staan voor een optimale ontvangst.

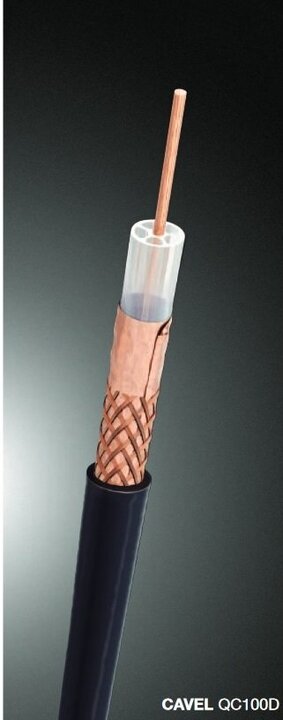

  7. De coaxkabel gaat eerst naar de besturingsunit. Die besturingsunit moet immers het signaal van de lnb krijgen om te bepalen of hij in de goede richting is gedraaid. Omdat in het leven van een automatische schotel, deze heel wat keren rond moet draaien, zal de coaxkabel heel veel keren moeten buigen in de voet van de draaibare schotel. Daarom wordt van de lnb naar de besturingsunit meestal coax genomen met een stranded middenader. Dit is erg soepele coax met een midenader die uit meerdere dunne draadje bestaat. Of dat bij deze Travelvision ook het geval is, weet ik niet omdat hij door de GPS-informatie veel minder hoeft rond te draaien.
  8. Beste a33 Op de lnb-klemring staat een Skew-schaalverdeling. De vraag is/was hoeveel graden vertegenwoordigd elk streepje en komt dit overeen met de lijnen op het elevatie/skew-kaartje. Jij dacht dat elk streepje op op de klemring ongeveer 8,5 graden was. Ik dacht dat het 9 graden was. Ik wilde weten hoeveel elk streepje nu precies was en of dat overeen kwam met de skew-lijnen op de kaart. Hiervoor heb ik heb de foto gebruikt die @Marver10 gisteren om 17:19uur geplaatst heeft. Ik heb de foto in de 100% modus geplaatst op mijn laptopscherm (lekker groot dus). Op een ander scherm kunnen de gemeten waarden dus anders zijn. Ik heb het als volgt bepaald: - de buitendiameter van de klemringen zijn 124mm gemeten waar de klembouten zitten - de omtrek van de klemringen zijn dan pie x 124 = 389,55mm - de afstand tussen een streepje bovenop de klemring meet ik 9,8mm. Maar die afstand is dichterbij genomen op de foto. Vanwege de perspectiefwerking is die maat dus wat te groot. Maar hoeveel is die dan te groot? Hiervoor meet ik de breedte van 1 ring. Bovenop waar de bout zit meet ik 29mm, onderaan waar de 2 helften tegen elkaar liggen en vanwaar ik ook de diameter heb gemeten meet ik 24mm. De afstand tussen de streepjes op de hartlijn van de klemring is dan 9,8mm x 24/29 = 8,11mm. Ik heb nu de perspectiefwerking gecorrigeerd. Hoeveel keer gaat nu die 8,11mm in de omtrek van 389,55mm. Dat is 48,03 maal, afgerond 48 maal. Nu blijkt dus dat elk streepje 360 graden / 48 = 7,5 graad is. Maar klopt dat dan ook met de skew-lijnen op het kaartje? De skew-nul lijn van de Astra 19,2 loopt voor de kust van Albanie. 8 skew-lijnen naar het westen loopt een skew-lijn ongeveer over Lissabon. De Astra 19,2 heeft in Lissabon een skew van ongeveer -30 graden. Deze 8 skew-lijnen zijn verdeeld in halve strepen. In feite gaat het dus om 4 hele strepen op de schaalverdeling van de lnb-klem. En dit klopt dus wat ik eerder uitgerekend had dat elk streepje 7,5 graad vertegenwoordigt want 4 x 7,5 = 30 graden. De streepjes op de lnb-klem horen dus bij dit kaartje. Maar de skew-aanduiding klopt dus niet omdat er nog vanuit is gegaan dat de Astra 19,2 een pré-skew heeft van 7,5 graden. Daarom heb ik het kaartje aangepast en daar de werkelijke skew-waarden in gezet. Dit nieuwe kaartje is dus ook te gebruiken voor een duo-lnb die voor de Travelvision te leveren is, het oorspronkelijke kaartje niet.
  9. Beste a33 Ik heb dat veranderd omdat dat een schrijffout was. Die 4 graden was bedoeld voor de lijnen op het kaartje. Daar wordt gerekend met halve en hele indelingen, dus dat je de skew ook precies tussen de streepjes gezet kan worden.
  10. Je hebt de kop van de Astra 19,2 in de klem staan dus de schotel richt zich daar op uit. Hij kijkt dus dat er het beste signaal op de Astra 19,2 is. Als je de duo-lnb dan horizontaal hebt staan, ontvangt hij de Astra 23,5 niet goed.
  11. Het is duidelijk dat je gewoon te weinig signaal hebt op de Astra 23,5 doordat je de duo-lnb horizontaal hebt staan i.p.v. schuin. Ik heb een kaart gevonden van Travelvision waarop staat hoe de elevatie en de skew afgesteld moet worden op de Astra 19,2. Hierop staan de skew aangegeven die overeen komen met de streepjes op de lnb-klem. Dan blijkt dat elk streepje van de lnb-klem 9 graden vertegenwoordigt. Standaard zijn de skew-streepjes op een lnb 5 graden maar Travelvision wijkt hier dus van af. Maar van de skew-waarde op die lijst klopt helemaal niets. De nullijn zien we precies over Palermo lopen en en als je Dishpointer raadpleegt, geeft die inderdaad aan dat de skew voor de Astra 19,2 daar 0,1 graad is. Nou, die 0,1 graad mag je van mij verwaarlozen en afronden op nul. Maar die nul-skew is gerekend dat de Astra 19,2 uitzendt met een pré-skew van 7,5 graad maar dat is niet meer zo. Skew-nul ligt tegenwoordig daar als je je op 19,2 graden oost bevindt. Er is tegenwoordig maar één site die de juiste skew aan geeft voor de Astra-satellieten en dat is de site van SES Astra zelf, zie: https://extranet.ses.com/AntennaPointingCalculator/. Voor midden Nederland moet de skew van een enkele lnb voor de Astra 19,2 10,943 graden zijn, afgerond -11 graden. Gebruik hiervoor de SES calculator. Voor een duo-lnb die op de Astra 19,2 gericht staat mag dezelfde waarde aangehouden worden.
  12. Een verschil van slechts 0,3dB maar dat is niet bij dezelfde frequentie. Bij dezelfde frequentie is de versterking hetzelfde.
  13. Natuurlijk heb je het recht om mijn uitspraak onzin te vinden maar dan moet je het wel onderbouwen.
  14. Ik zou zeggen, geef eens aan waarom dit onzin zou zijn.
  15. Hoezo wordt de skew van de duo-lnb automatisch ingesteld? De schotel heeft geen autoskew. Je moet hem zelf op de juiste schuinte instellen met de streepjes. Elk streepje is 5 graden. Jij begrijpt blijkbaar niet waarvoor de GPS-functie is. Als de besturing via het GPS-signaal weet waar de schotel zich bevindt, dan is hij veel sneller klaar met het zoeken van de satelliet. Hij weet dan op welke elevatie de schotel ingesteld moet worden en hij weet in welke richting hij moet zoeken. Daardoor heeft de automatische schotel veel sneller gevonden want hij zoekt alleen maar met een elevatie die in de buurt ligt van de berekende elevatie en gaat ook geen complete rondjes draaien. Dat zoeken doe je met de skew van de lnb op nul. Dat staat ook in de gebruiksaanwijzing. De Nederlandse vertegenwoordiger van deze schotel heeft er voor de Canal Digitaal kijkers een duo-lnb voor gezocht. De schuinte waarop je die in moet stellen is niet hetzelfde als de skew van een enkele lnb.
  16. Beste Marver10 Die optimale stand van de lnb is bij een enkele lnb, jij gebruikt een duo-lnb. Waarom gebruik jij een duo-lnb? De schotel richt zich dan uit op de Astra 19,2 en zonder deze te verdraaien ontvang je dan ook de zenders van de Astra 23,5. Bij de gebruikte duo-lnb moet dan wel de afstand van de 2 koppen kloppen en de schuinte van de duo-lnb in de juiste stand staan. De afstand klopt natuurlijk omdat de duo-lnb door de importeur van de schotel geleverd wordt maar de schuinte van de duo-lnb wordt bepaald waar je je bevindt in Europa. Voor Nederland moet de schuinte 11 graden zijn, in Oostenrijk maar 4 graden. Maar het is en blijft natuurlijk een compromis om een duo-lnb te nemen. Je krijgt een beter signaal met een enkele lnb en waarom zou je een duo-lnb gebruiken. Vroeger had Canal Digitaal zowel zenders op de Astra 19,2 als de 23,5 en was een duo-lnb handig. Tegenwoordig zitten nagenoeg alle zenders van Canal Digitaal op de Astra 23,5. Een duo-lnb heeft dus geen voordelen meer, alleen maar nadelen.
  17. Beste Marver10 Welkom op dit forum. Je gebruikt een duo-lnb. Ik denk dat je de kop van de Astra 19,2 in de klem hebt staan en dat de kop van de Astra 23,5 er naast hangt. In Nederland moet de duo-lnb dan 11 graden schuin staan, d.w.z. de vrijhangende kop van de Astra 23,5 moet hoger staan. Zet de duo-lnb m.b.v. de bijgevoegde hoek op de juiste schuinte.
  18. De versterking is van de Satman 65 is gelijk aan de Visiosat BigBisat.
  19. Je kunt ook een iets grotere Technisat schotel nemen, bijv. de Satman 65. Deze is van 1,5mm dik aluminium en dat is voor zo'n bescheiden schotel best veel. https://www.technisat.com/assets/medias/docus/122/SATMAN 65_V03_18.12.pdf De rechthoekige schotel is 664mm breed en 735mm hoog. Die geeft 35,7 dBi @11,3 GHz. Dat is 3,5dB meer dan de Digidish 45. Hij is wel aardig aan de prijs maar dat is inclusief lnb.
  20. Beste Erwinnaar Een Dur-Line Select schotel is een mooie schotel en is 3x zeer goed getest. Inderdaad jammer dat de rail niet schuin gezet kan worden. De gradenverdeling op de rail is vreemd. Ten eerste kun je al niet stellen dat de afstand tussen de satellieten in graden arc evenredig is met de afstand van de lnb's. Dat is afhankelijk van op welke breedtegraad je zit en of de satellieten recht of schuin op het zuiden staan. Daarom bestaan er ook calculators voor de Wavefrontier en de BigBisat. Maar goed, laten we aannemen dat deze schotel speciaal voor Duitsland gemaakt is en dat de aangegeven afstand op de rail t.o.v. Nederland ongeveer klopt. Vreemd is helemaal dat de rail voor 2 formaten schotels gebruikt wordt, zowel voor de 75/80 schotel maar ook voor de 85/90 schotel. Dat kan natuurlijk niet want als de schotel groter is, zijn de afstanden tussen de lnb's ook groter. Die maatverdeling moet je dus niet met een korreltje zout nemen maar met een baal zout. Tja, en wat is de afstand dan tussen de lnbs. Op een foto zie ik dat 1 graad satellietafstand zo ongeveer overeen komt met 15mm afstand op de rail. De kleinste afstand bij de 4 bekende satellieten is 4,3 graden (tussen 19,2e en 23,5e). Dat zou dus 64,5mm zijn. Lnb's met koppen van 60mm zouden dus moeten passen, maar of die 64,5mm ook voor de Dur Line Select 75/80 geldt betwijfel ik maar er zijn natuurlijk ook goede lnb's met een wat kleinere kop. Dan de vraag of je de lnb-houders voldoende in hoogte kunt verstellen: tussen de 13e en 28,3e zit 15,3 graden verschil. Dat zou op de rail ongeveer een afstand van 15,3x15=230mm zijn. Als de rail verstelbaar zou zijn, zou deze 11 graden schuin moeten staan in Nederland. Het hoogteverschil tussen de 13e en 28,3e zou dan 44mm moeten zijn. Als ik naar de verstelbare lnb-houders kijk zou de hoogteverstelling maximaal 28mm zijn (7 tandjes van 4mm). Dan kom je dus 16mm tekort. Dan komen beide buitenste lnbs dus 8mm op de verkeerde hoogte te staan. Dat is erg veel maar misschien dat als je de kleinste schotel neemt dat de afwijking iets minder wordt omdat de lnb's dan dichter bij elkaar staan maar nog steeds een veel te grote afwijking. Mijn advies, een hele mooie schotel maar ongeschikt in Nederland voor de 4 bekende satellieten.
  21. Je geeft nog steeds niet aan waarom je in eerste instantie koos voor de Digidish 45. Ik mag toch aannemen vanwege het kleine formaat. Waarom kies je dan niet voor de Selfsat H50D die nagenoeg net zo groot is maar bijna het dubbele signaal geeft? Of kies dan voor een goede 60cm-schotel als het ook iets groter mag zijn.
  22. Hier staat de calculator: https://www.dropbox.com/scl/fo/eqgsh023gt0hftni8gdgh/h?rlkey=50wz67xnl2if86qmxsc2rwwdk&dl=0 Het kan zijn dat de software als gevaarlijk wordt aangemerkt maar dat is hij niet. Als je je locatie aan me door geeft wil ik de berekening van de calculator wel plaatsen.
  23. Dat is al jaren zo. Zie de afbeelding van de 13F.
  24. Ik neem aan dat je de Digidish 45 neemt vanwege zijn kleine afmetingen. Waarom kies je niet voor een vlakantenne? Die hebben een veel hoger rendement. Bijvoorbeeld de Selfsat H50D. Die is 51x51cm en geeft 36,1 dBi versterking bij 12,7GHz. De Digidish 45 is 45x45cm en geeft 32,2dB1 bij 11,3GHz, dat is 33,2dBi bij 12,7GHz. Dat is met nagenoeg dezelfde afmetingen ongeveer 3dB meer versterking.
×
×
