zelfbouw 3 standen tuimelschakelaar voor audio selectie

[mati]

Ik zoek een 3 standen tuimelschakelaar waarmee ik een selectie kan maken uit 3 stereo ongebalanceerde audio bronnen en de geselecteerde bron kan doorgeven aan een versterker.

Ik wil deze schakelaar inbouwen in een blindplaat (1he) van een 19inch rack.



Ik heb gezocht op de website van Farnell en ***geen-reclame***.

Ik ben een hoop tuimelschakelaars tegen gekomen maar niet degene die ik zoek.

Heeft iemand een suggestie van een schakelaar die ik kan gebruiken ? ( merk/type )



Gr

Marcel

[columbo]

Een  Toetsrail ,of een Lorlin draaischakelaar,deze laatste kun je tot 8 schakel dekken opbouwen en is naar Eigen wens samen te stellen

Tuimel schakelaars gaan maar tot een  4polige uitvoering.

[mati]

Met een Lorlin draaischakelaar zou het kunnen.



Volgens mij is het met tuimelschakelaar ook mogelijk.

De massa van de audio signalen hoef ik niet te schakelen. Deze kan ik alle doorverbinden. ( of vergis ik mij ? )

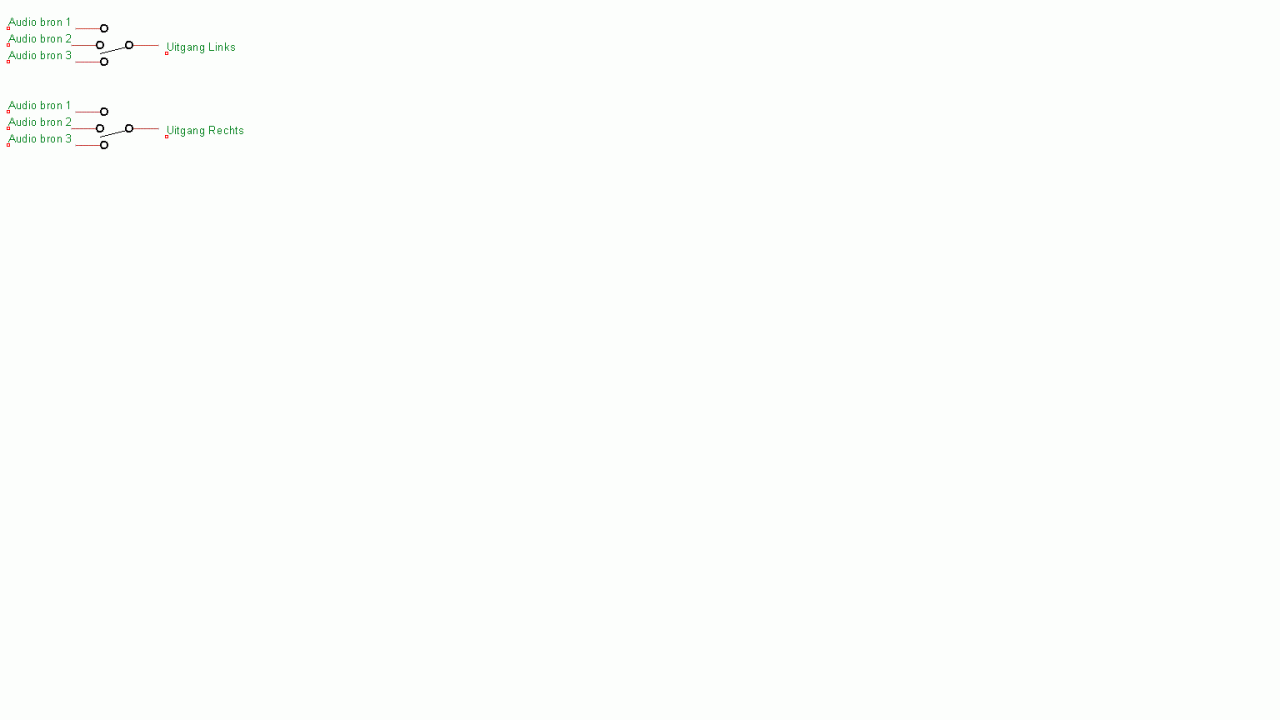

Ik heb een tekening gemaakt hoe het moet gaan werken.







[ceesv]

Vooral met ongebalanceerde signalen moet je oppassen voor aardlussen.

Misschien is het verstandig de massa ook mee te schakelen.

[mati]

Ik heb een tuimelschakelaar gevonden bij !@#$%.com: E-Switch 1004P6T1B4M7RE

Ik ga deze testen en indien ik last krijg van aardlussen, dan ga ik voor een draaischakelaar die ook de massa schakeld.

[gors]

je mag de massa's op de schakelaar aan elkaar verbinden maar laat er aan de andere kant 2 zweven als er tussen de bronnen al onderling een massaverbinding is. Indien er ook al een massa  verbinding is tussen de bronnen en de versterker kan je ze alle drie laten zweven en eventueel experimenteren op minimum brom.
