techniek raadsel FT847/FT817 data aansluiting

[timmerman_606]

betreft 2 zenders nl de FT847 en de FT817

Voor digitale modes heb ik een verbinding met mijn ft847 bestaande uit een stereo stekker 3mm.

Deze zit achteraan in de data ingang voor de HF banden.

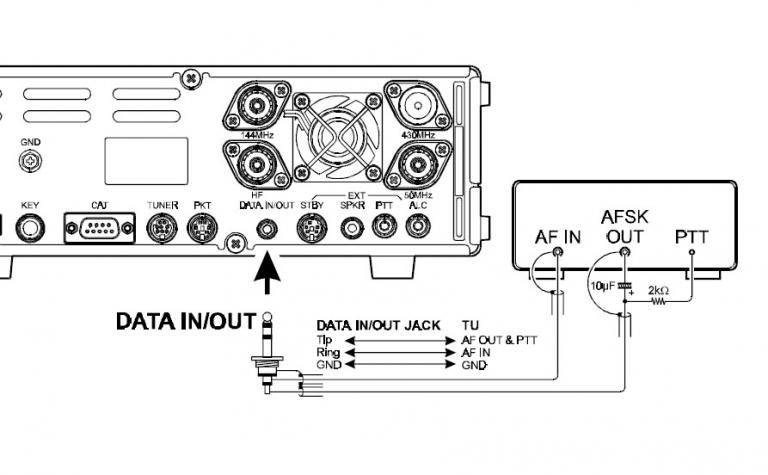

De PTT is gekoppeld via weerstand en condensator  (zie foto)

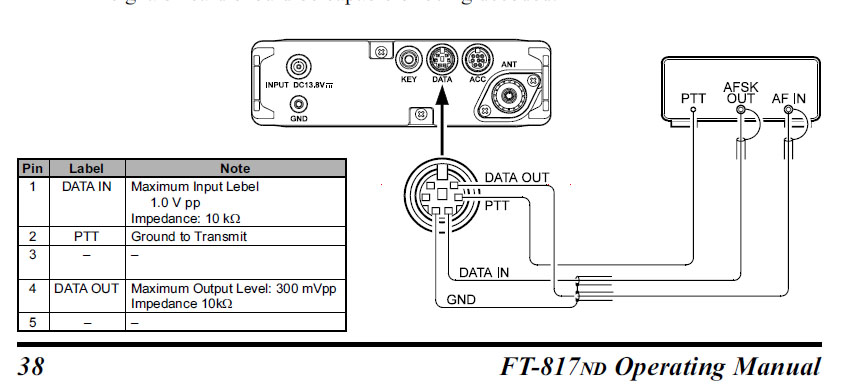

Nu heb ik sinds kort een FT817 met natuurlijk een mini din connector.

Omdat ik beide toestellen wil kunnen gebruiken met de zelfde interface wou ik een verloopstuk maken die op de bestaande stereo stekker kan geplugt worden.

Dus zou ik de ptt terug moeten ontkoppelen.

Dacht ik  als ik nu het zelfde doe aan de andere kant (in het verloopstuk) zou het opgelost moeten zijn, Dus condensatortje 10uF  negatieve kant aan de minidin (ft817) positieve kant aan de AF out tip van de stereoplug nog een weerstande van 2K naar de din ptt enerzijds en AF out anderzijds.

De reden is dat ik twee interfaces heb staan op twee verschillende locaties die alle twee voor de FT847 bedoeld zijn, maar als ik nu eens zin heb om de FT817 mee te nemen kan ik deze niet aansluiten.

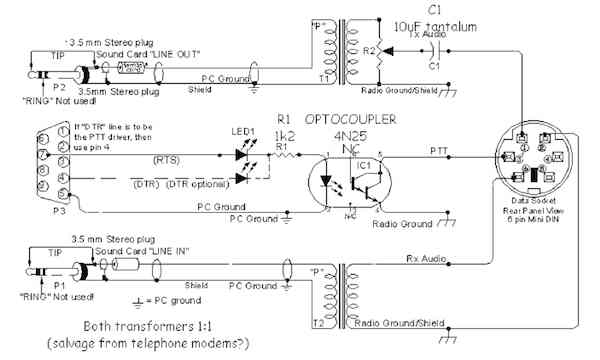

De interface is home brew  2 bestaande uit schijdingstrafo's voor audio en opamp om via seriele poort de ptt te schakelen. Heel simpel low kost en werkt goed.

Dus  iemand een idee??

Bedankt ,

Rudi

[focus103]

Ik denk dat je een datakabel moet makn voor de 817 en met een verloop naar de 847 die verloop heeft dus de condensator en weerstand



Als je het andersom doet zou het i.v.m. de werstand niet kunen werken

[timmerman_606]

inderdaad als ik de boel omdraai zou het simpelder zijn, maar als ik dan toch weer moet solderen aan mijn printje kan ik net zo goed een tweede kabeltje aan solderen met de mini din dan heb ik twee kabeltjes.

Maar ik wou het simpel houden, door de  bestaande bekabeling aan te passen dmv een verloop stekker.
