Afstelling TDS88 met 4 Inverto Black Premiums quad.

[arbe 76]

Beste medeforumers,



Enige tijd geleden heb ik een Vu Duo2 aangeschaft voor in de woonkamer. De Xtrend ET9500 is verhuisd naar de slaapkamer.

Eerst was de configuratie zo, dat van de 4 twin lnb's, via de disecq switchen, twee kabels naar de ET9500 gingen. Van tuner B van de ET9500 ging er een doorlus naar boven naar de ET4000. Werkte prima, maar je kent het, je wilt weer wat anders (lees "beter")!

Nu wil ik de configuratie zo hebben dat er naast de twee kabels naar de woonkamer, ook twee kabels naar de slaapkamer getrokken moeten worden. Dat gaat geen probleem worden.

Intussen heb ik vier Inverto Black Premium quad besteld met bijhorende disecq switshen.



Nu ben ik nieuwsgierig naar de berekening voor de afstelling van de schotel, want de huidige afstelling werkt behoorlijk, maar ik vindt toch dat bij flinke regenval toch al snel het beeld wegvalt.



Het gaat om een Triax TDS88 met een Triax multirail en al voorzien van schorren.

Er komen 4 Inverto's Black Premium quad op.

De locatie is in Fijnaart.



Bij voorbaat dank!



Groet, Arjan.

27 augustus 2015 aangepast door arbe 76

[Sprietje]

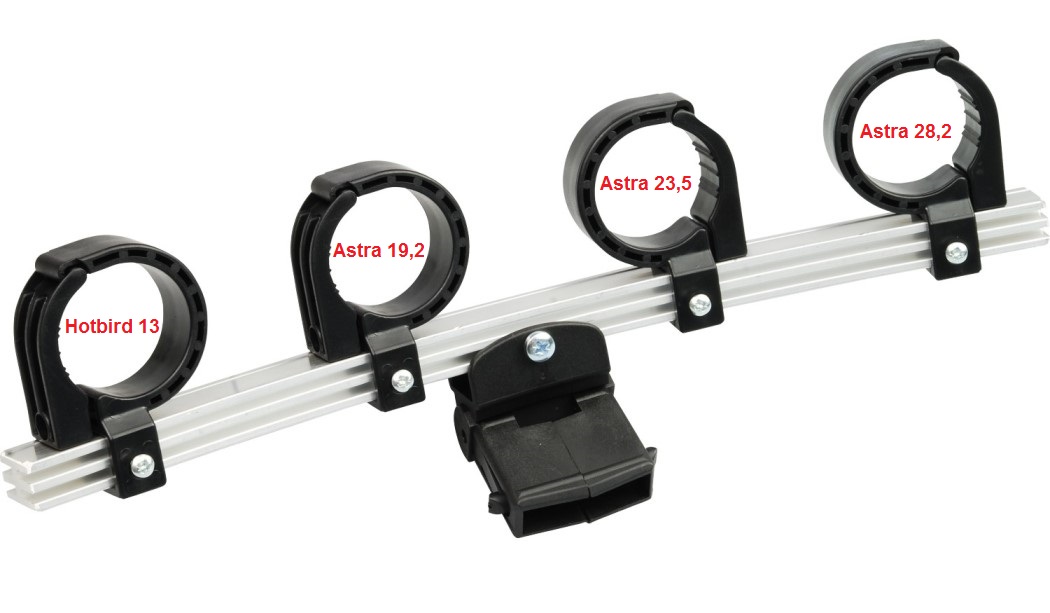

In Fijnaard moet een Triax 88 als volgt afgesteld worden:

Plaats de rail zodat het gat in het midden in de onderste groef zit.
Monteer alle lnb's zodat de kop 5-6mm vrij staat van de lnb-klem.
Monteer de houder van de Astra 19,2-lnb op 3mm afstand van de lnb-arm

Stel de lnb's af op de volgende afstanden:
de kop van de Hotbird op 77,5mm afstand van de Astra 19,2
de kop van de Astra 23,5 tegen de kop van de Astra 19,2
de kop van de Astra 28,35 op 60mm van de Astra 23,5 (dus 2mm ruimte tussen de lnb-koppen)
d.w.z. gemeten aan de voorzijde van de lnb van kuiltje tot kuiltje.

Stel de rail 10,76 graden schuin, d.w.z. de kop van de Hotbird moet 36,5mm lager staan dan de kop van de Astra 28,35. Plaats hiertoe een vulling van 36,5mm op de kop van de Hotbird en leg dan een waterpas over de twee lnb's.

Stel de skew van de lnb's als volgt in:
Hiotbird 13 op 7 graden
Astra 19,2 op 4 graden
Astra 23,5 op 7 graden
Astra 29,35 op 11 graden
d.w.z. met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt gemeten t.o.v. verticaal , niet t.o.v. de rail.

Stel de elevatie van de schotel af op 29 graden om de Astra 19,2 te vinden.
Stel nu de schotel af op maximale signaalkwaliteit van de Astra 23,5, niet op de Astra 19,2 want die lnb staat er 3,5mm naast.


[arbe 76]

Kijk, fantastisch Sprietje, klasse!

Zodra ik het spul binnen heb ga ik er mee aan de slag. Ik heb nu vakantie en er komen nog mooie dagen aan om er aan te knutselen.

De afstelling zoals het er nu op zit had ik vorig jaar eigenlijk gedaan volgens jouw berekeningen hier op het forum. Ik nam zo'n beetje het gemiddelde van Zeeland en het midden van het land.

Ik dacht dat je misschien wel "gek" zou worden van al die vragen om de afstelling te berekenen, dus nam ik ongeveer daar het gemiddelde van.

Hopelijk (ik weet het bijna wel zeker) dat het met deze berekening en de Inverto's een stuk beter gaat!

Dank daarvoor!



Wordt vervolgd.....

[Sprietje]

arne76 schrijft:

"Ik dacht dat je misschien wel "gek" zou worden van al die vragen om de afstelling te berekenen".

Dat ben ik al, dat heb je zeker al wel gemerkt.


[blackeyes]

dan blijf jij nog maar wat jaartjes gek want zonder jou was dit forum toch een stuk minder waard

[arbe 76]

Zo, de spullen zijn binnen. Vandaag ga ik met de ombouw beginnen.

De kabels naar de slaapkamer heb ik al getrokken, die liggen klaar.

Welke transponder van de Astra 23,5 is eigenlijk de "zwakste", dan gebruik ik die voor de fijnafstemming.



Groet, Arjan.

[Brambo's]

Hallo Arjan, een van de zwakke transponders op Astra 23,5 is o.a. degene waar Arrow Classic Rock op zit.

Succes met het uitrichten.

[arbe 76]

Dankjewel Brambo's.

Ik ga nu de voorbereidingen treffen en aan de slag.



Groet, Arjan.

[arbe 76]

Kort verslagje.

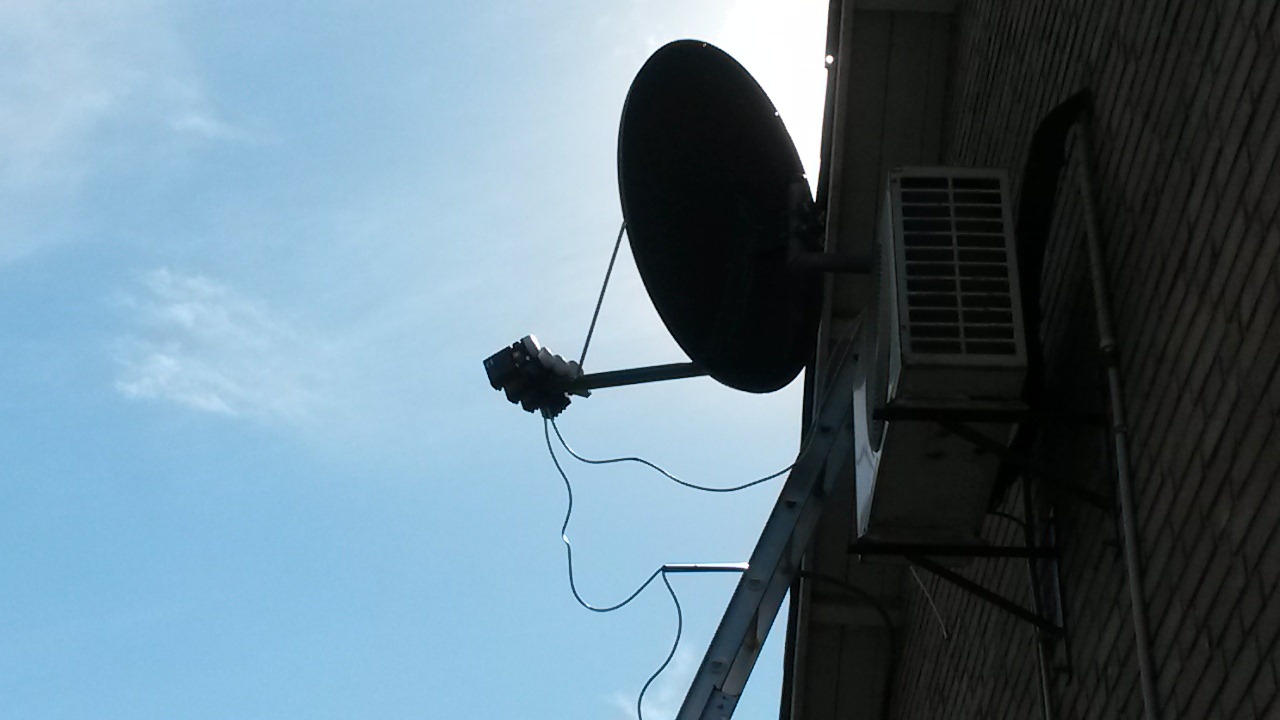

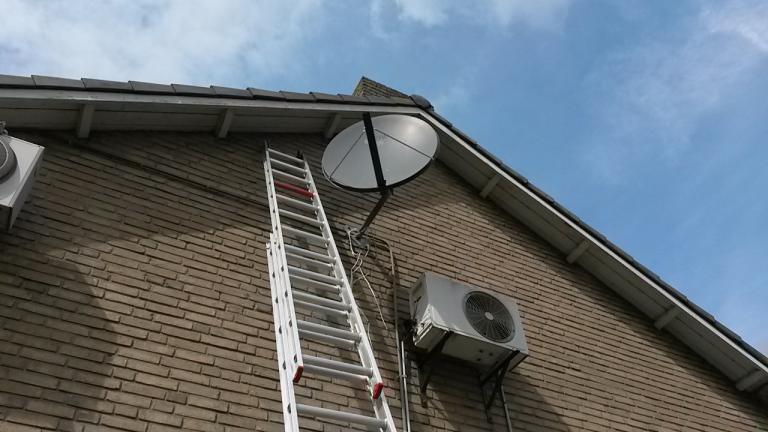

Ik ben begonnen met het demonteren van de multiblock van de schotel en heb de oude LNB's verwijderd.

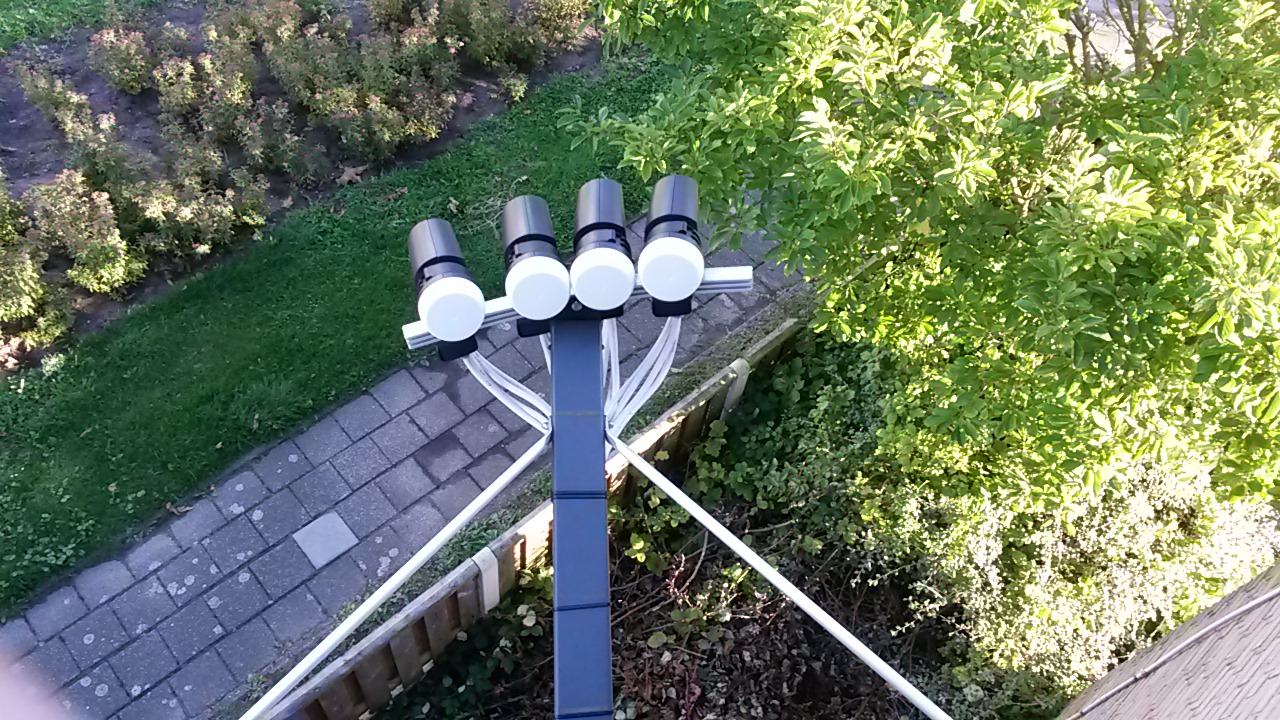

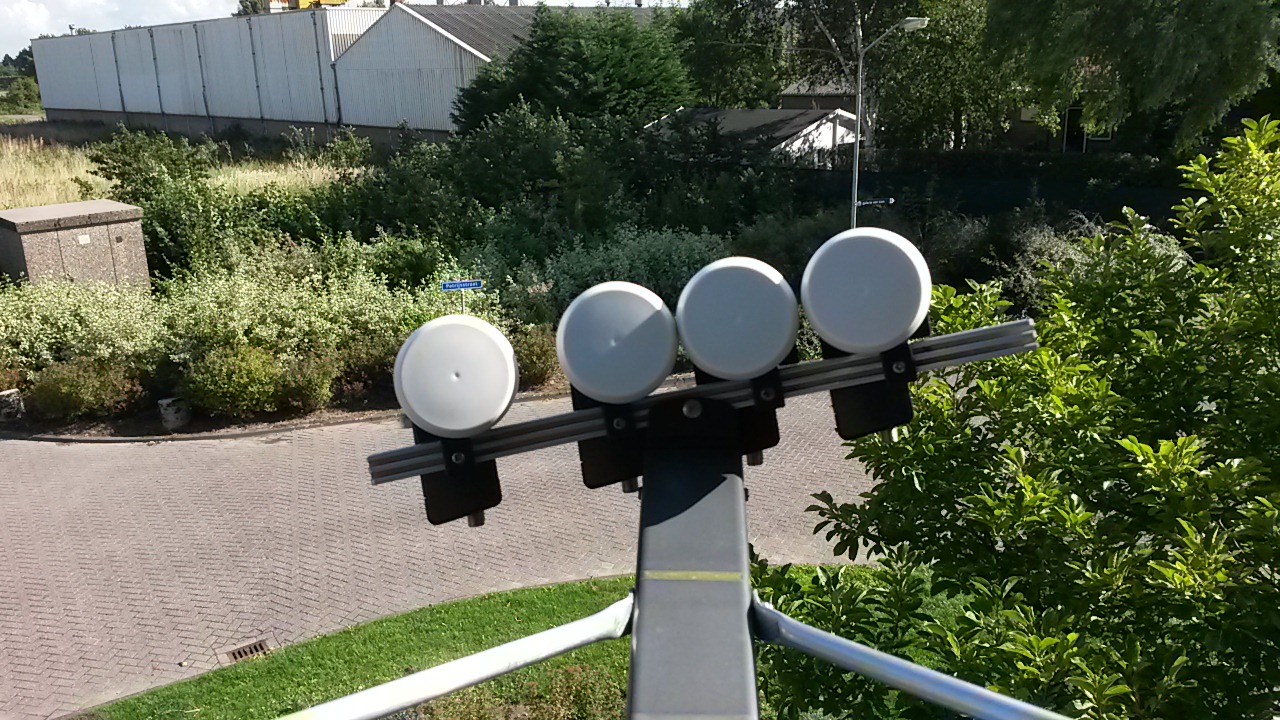

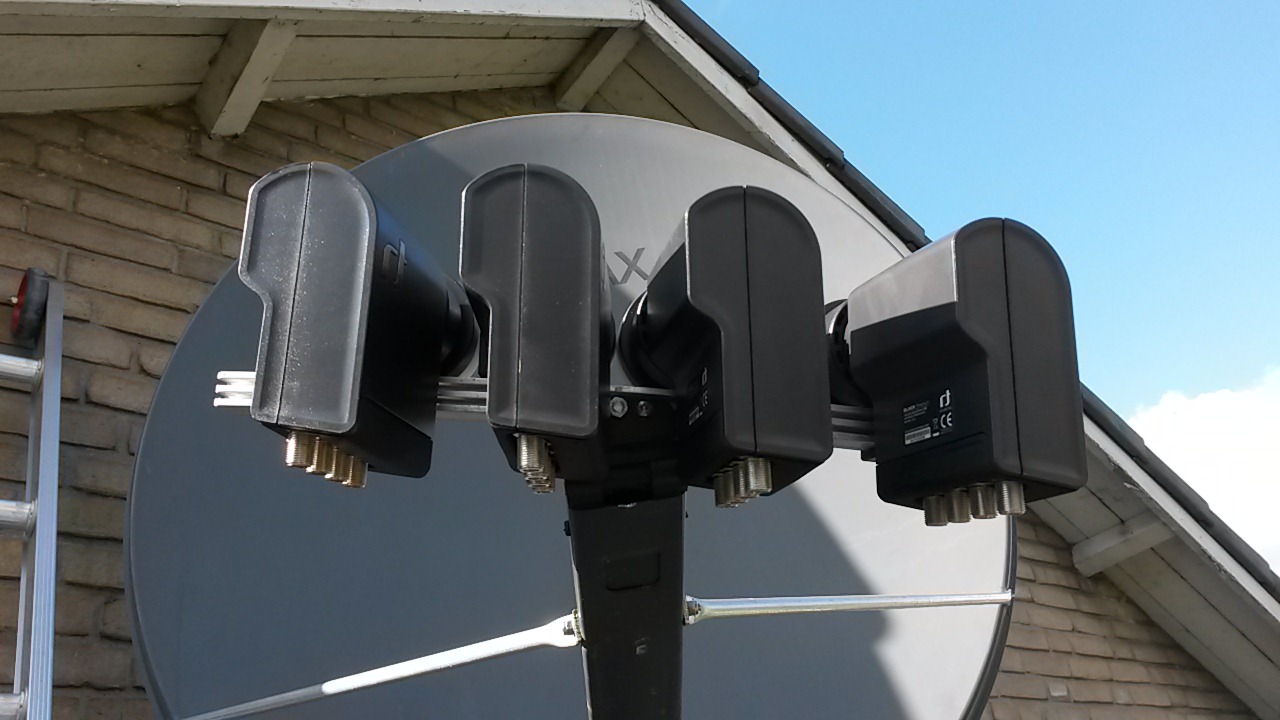

Daarna heb ik de nieuwe LNB's op de rail geplaatst met behulp van de berekeningen van Sprietje.

De rail op 10,76 gr. schuin gezet op een schotel die waterpas hangt.

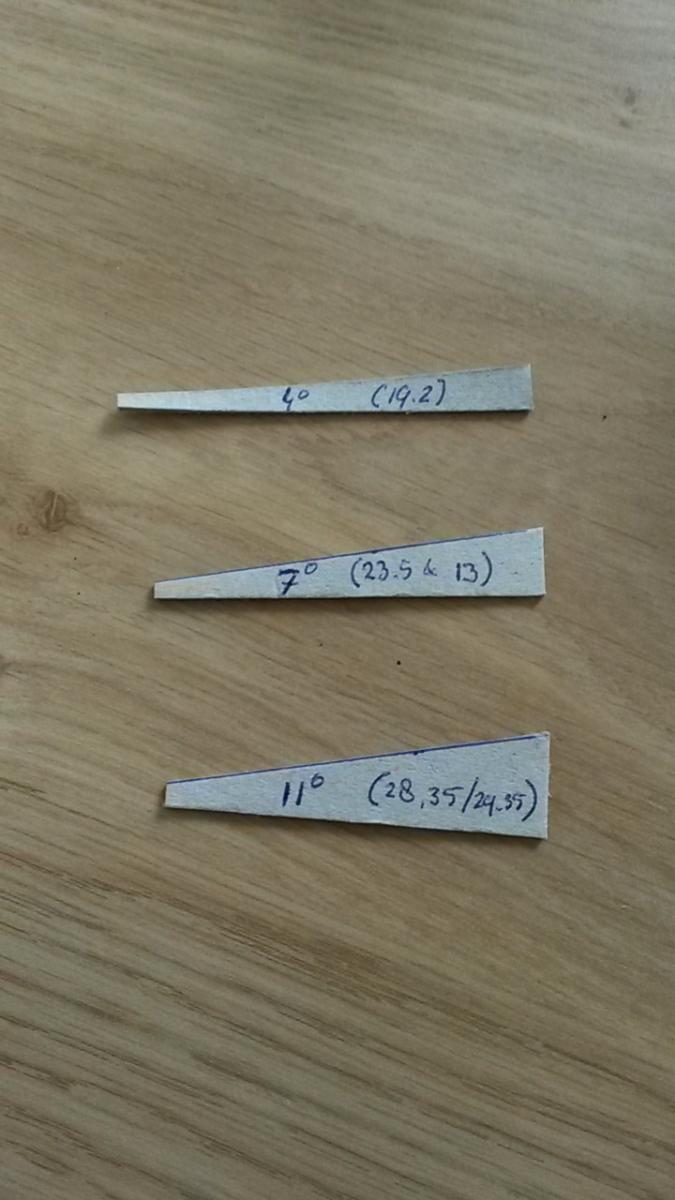

Ik had uit stukjes karton de graden geknipt om daarna met behulp van een waterpas de skew in te stellen van de LNB's.



De schotel heb ik op de Astra 3 afgesteld met de maximale signaalkwaliteit op de zwakste transponder.

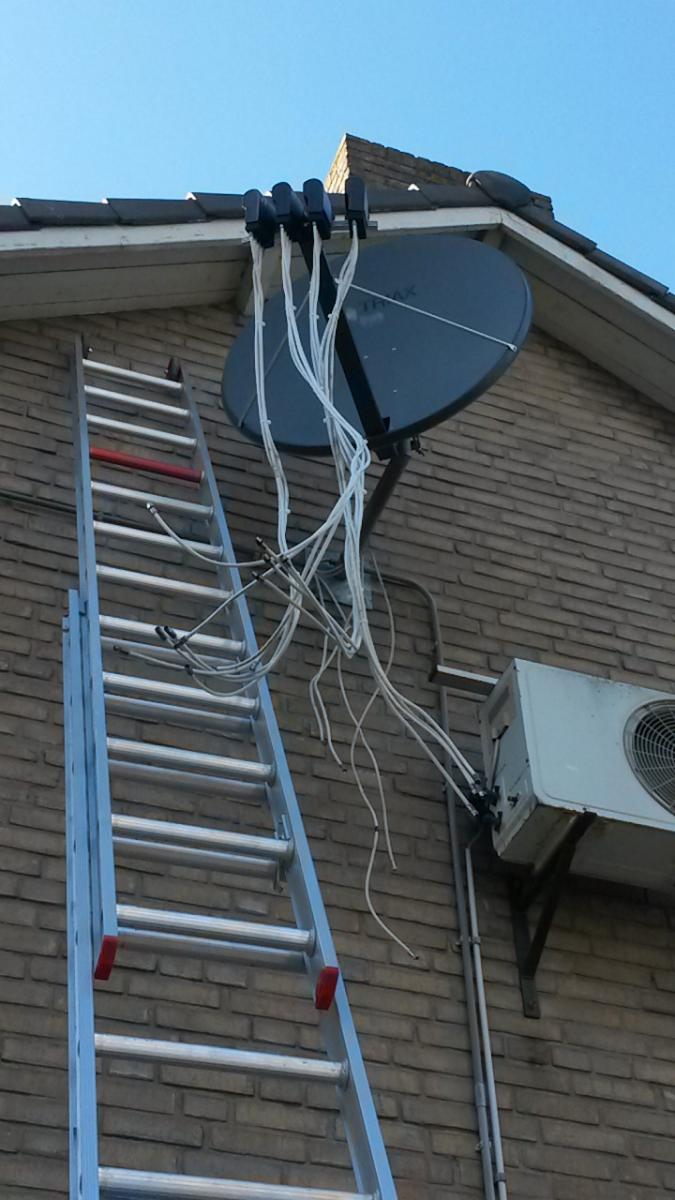

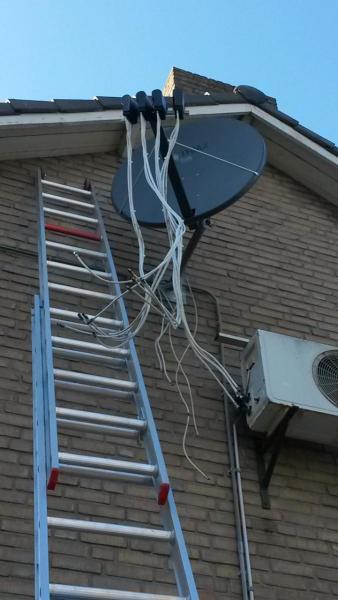

Na de maximale afstelling op de Astra 3 gevonden te hebben heb ik bij de overige satellieten ook nog bekeken hoe de signaalsterkte was. Toen heb ik vier bundels met vier kabels gemaakt en gemerkt. En alle bundels op de LNB's gemonteerd.



Eerst zijn de bundels voor de slaapkamer op de disecq switch gemonteerd. Ik heb voor de EMP-centauri double 4/1 switch gekozen, dus voor twee dubbele switchen. Scheelt weer met ruimte op de beugel van de schotel.

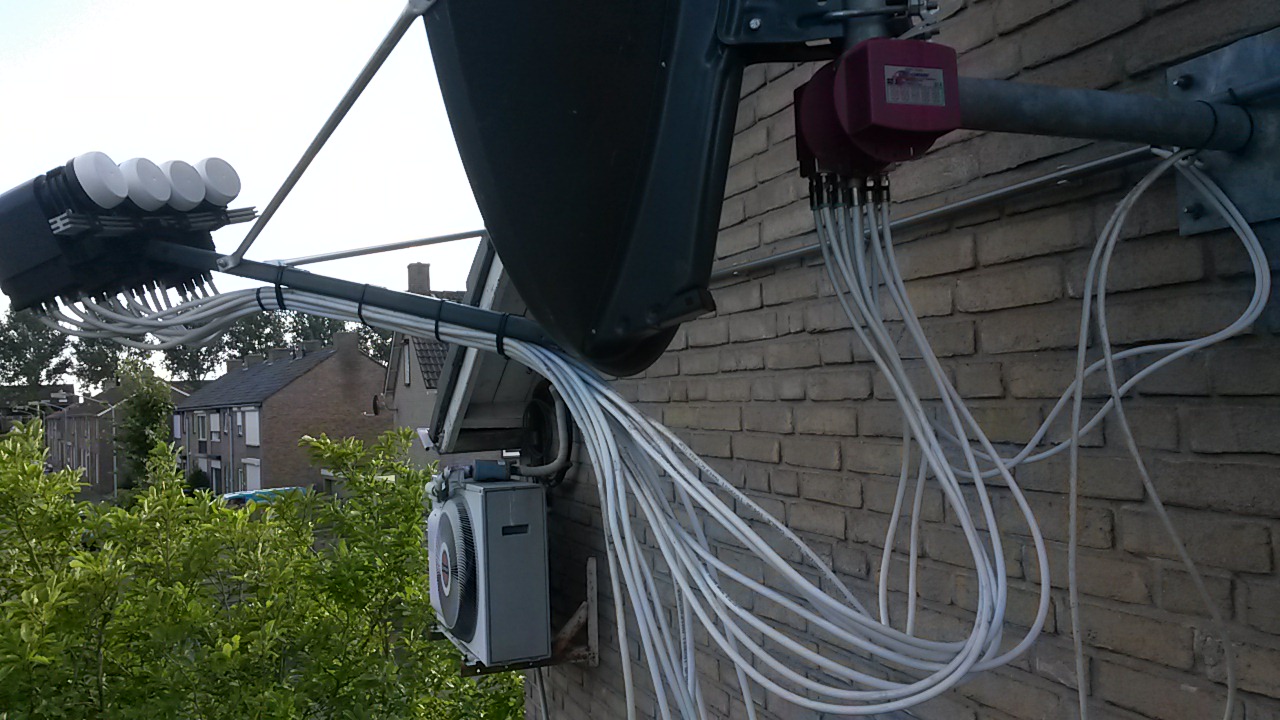

De rest ook bedraad en gebundeld. Aan de onderkant van de schotel heb ik een stukje pvc buis in de lengte opengezaagd en om de rand geklemd. Zo gaat de bundel langs het stukje pvc buis en snijdt de rand niet in de bundel.

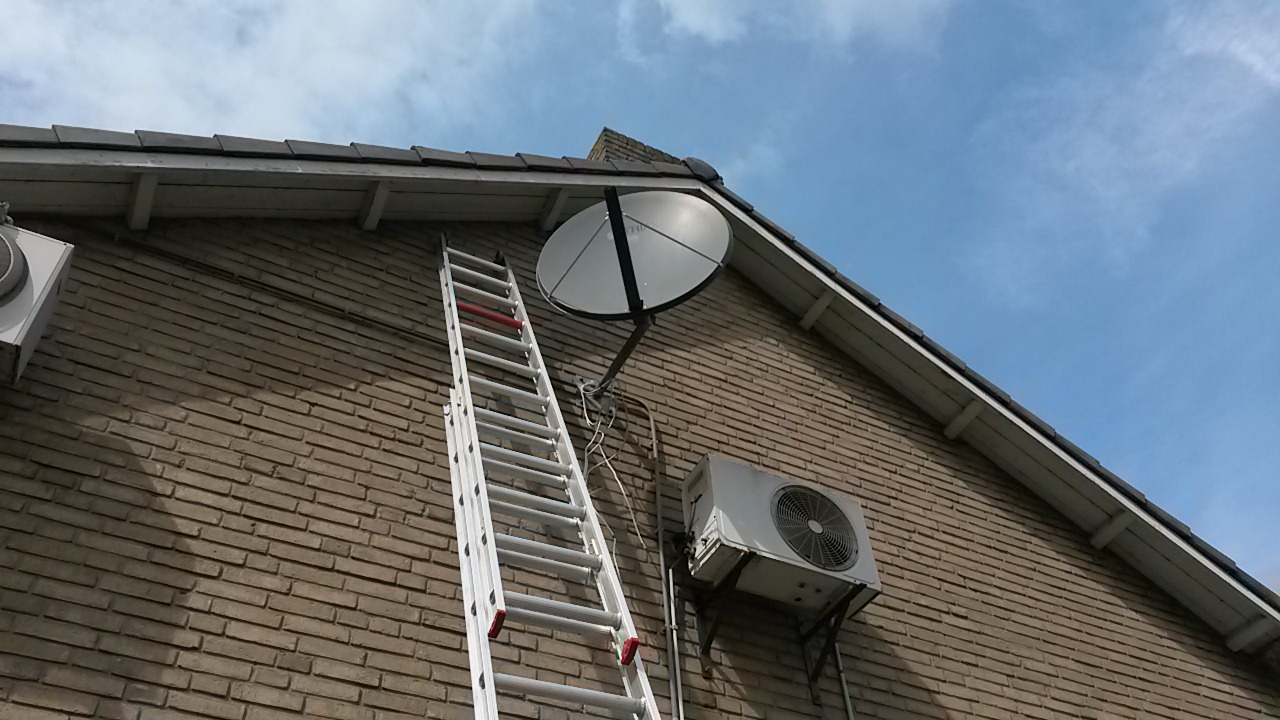

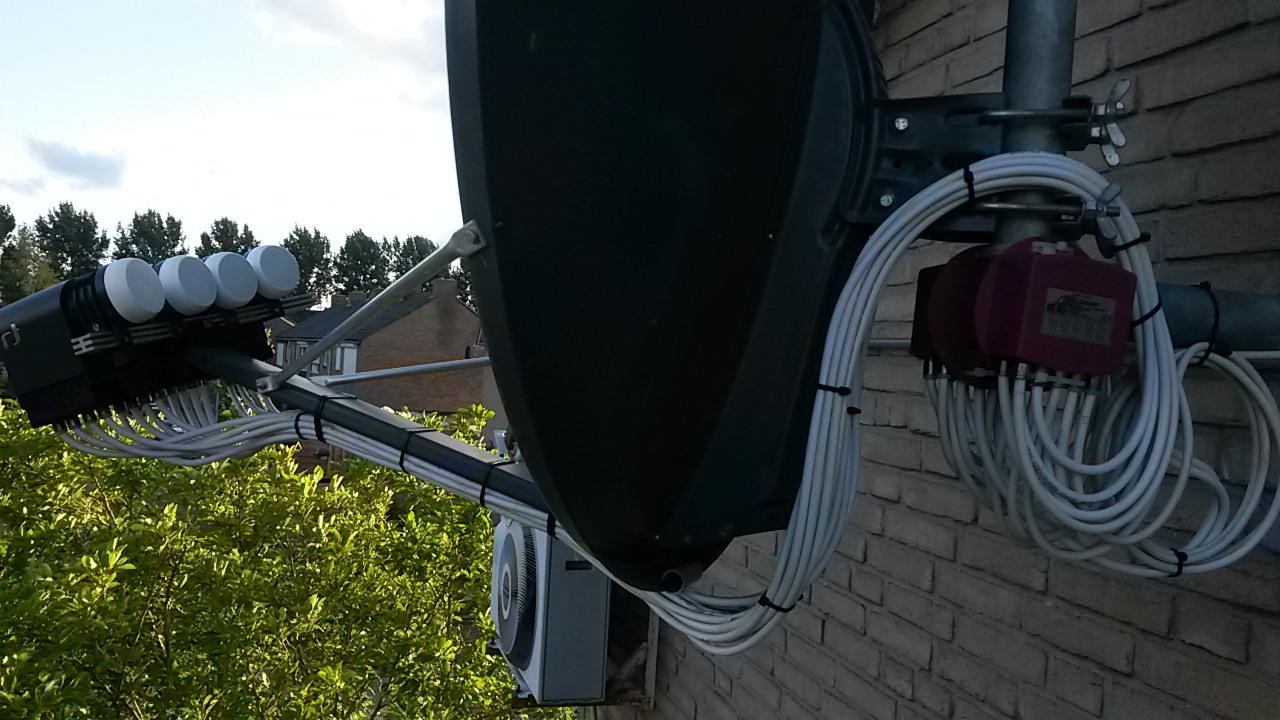

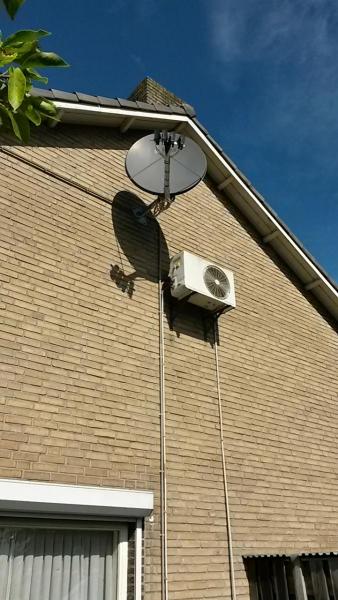

En het eindresultaat.



Beneden en boven heb ik nu goede ontvangst. Signaalsterkte is met enkele procenten toegenomen. Het verschil tussen een horizontale en verticale transponder is in procenten kleiner geworden.

Al met al tevreden!



Groet, Arjan.

2 september 2015 aangepast door arbe 76

[Sprietje]

Beste arbe76

Een mooi verslag met foto's.
Tja, ze ziet wel dat met 16 aansluitingen je met een Triax niet zonder schoren kan. Dat is alles bij elkaar toch een heel gewicht.
Het ziet er heel netjes uit. De schotel hangt mooi in de luwte van een eventuele wester storm.
Het beeld zal nu niet zo snel meer wegvallen met flinke regen maar met noodweer is zelfs een schotel van 3 meter nog niet groot genoeg. Dat zie je wel met het wegvallen van de uplink signalen van de afgelopen weken.
Hoe is de signaalkwaliteit van de vier satellieten?


[arbe 76]

Het leek me wel leuk om er een verslagje met wat foto's van te plaatsen, misschien help je daar dan ook weer andere hobbyisten mee!

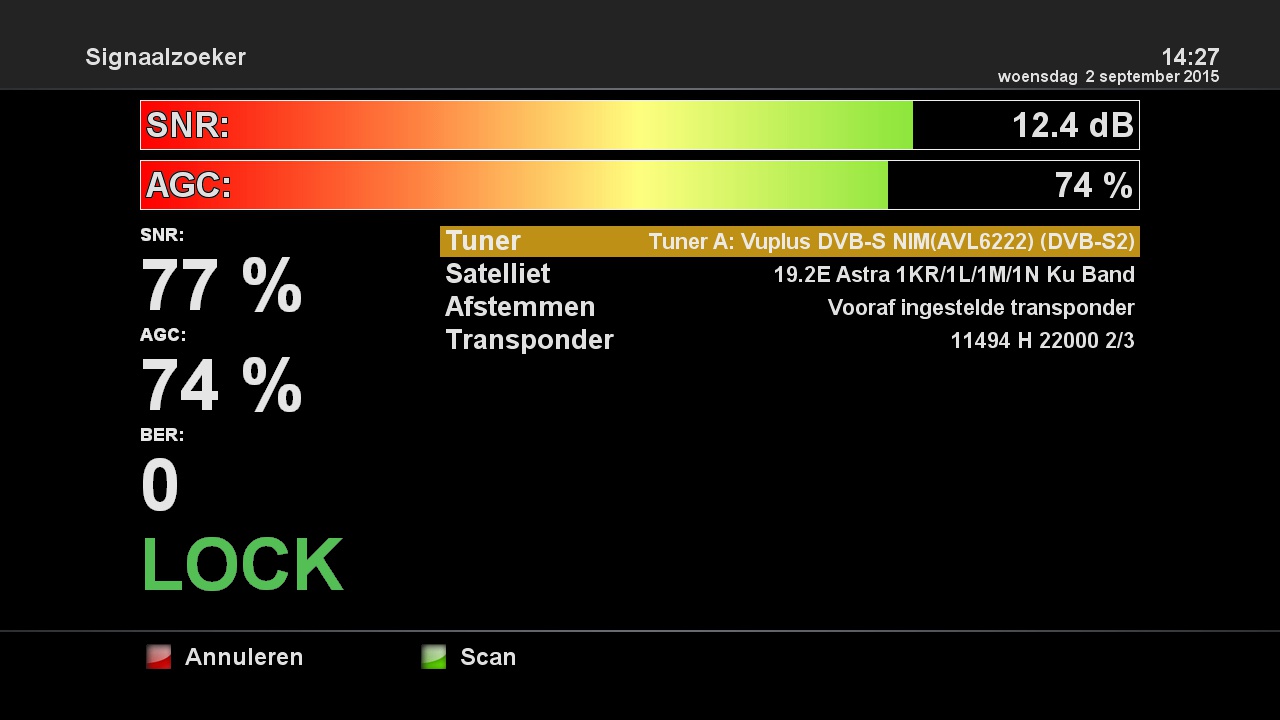

Dit geeft de VuDuo2 aan.

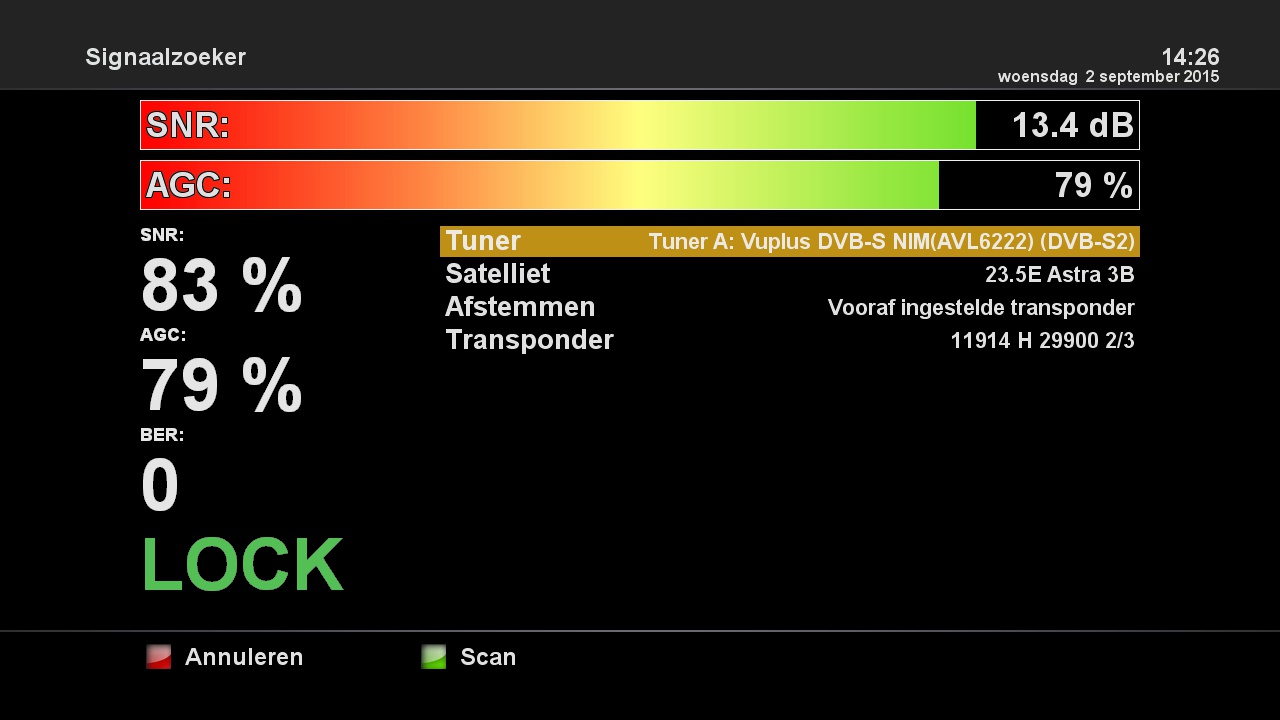

Astra 3



Astra 1

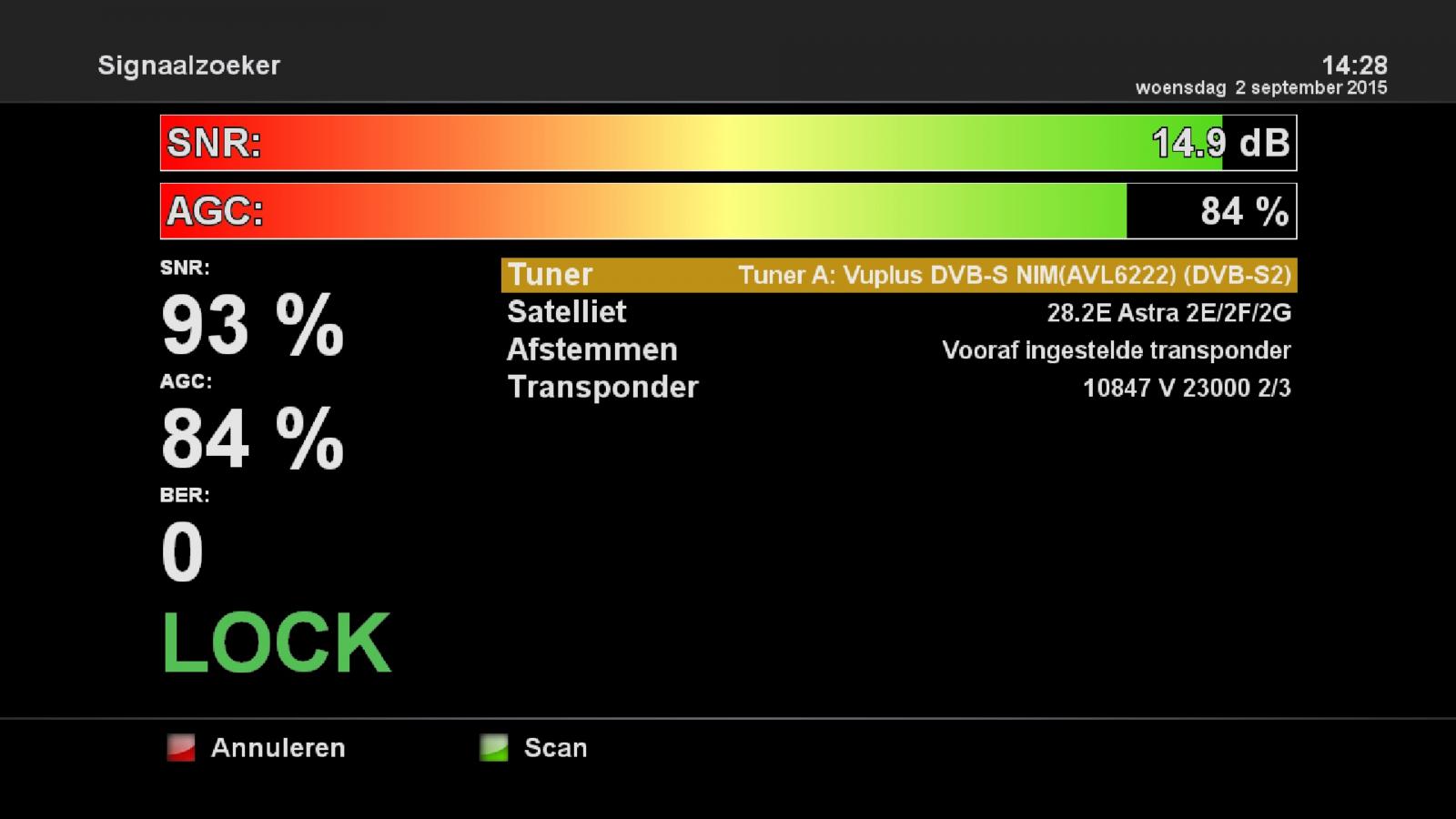

Astra 2

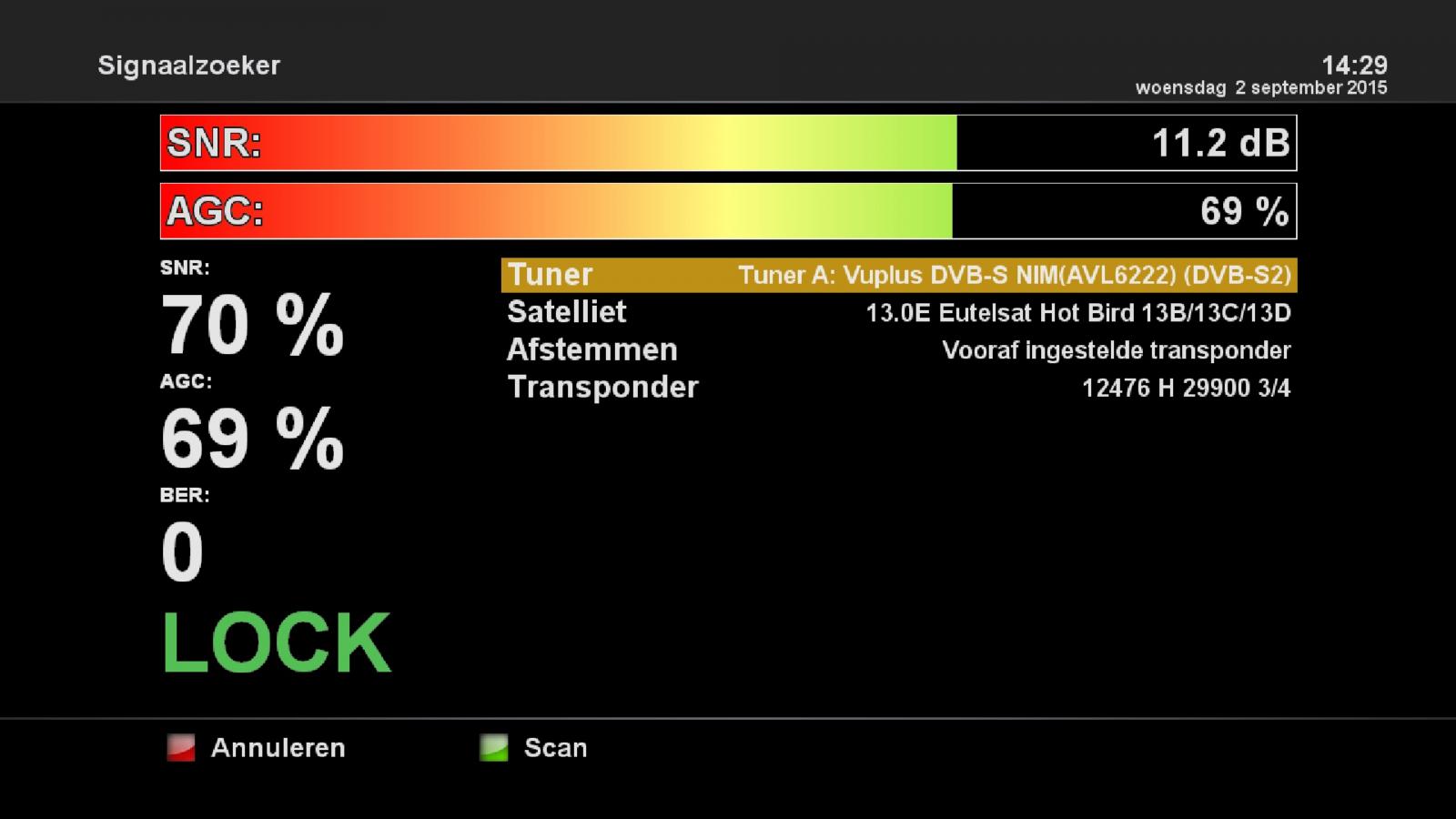

Hotbird

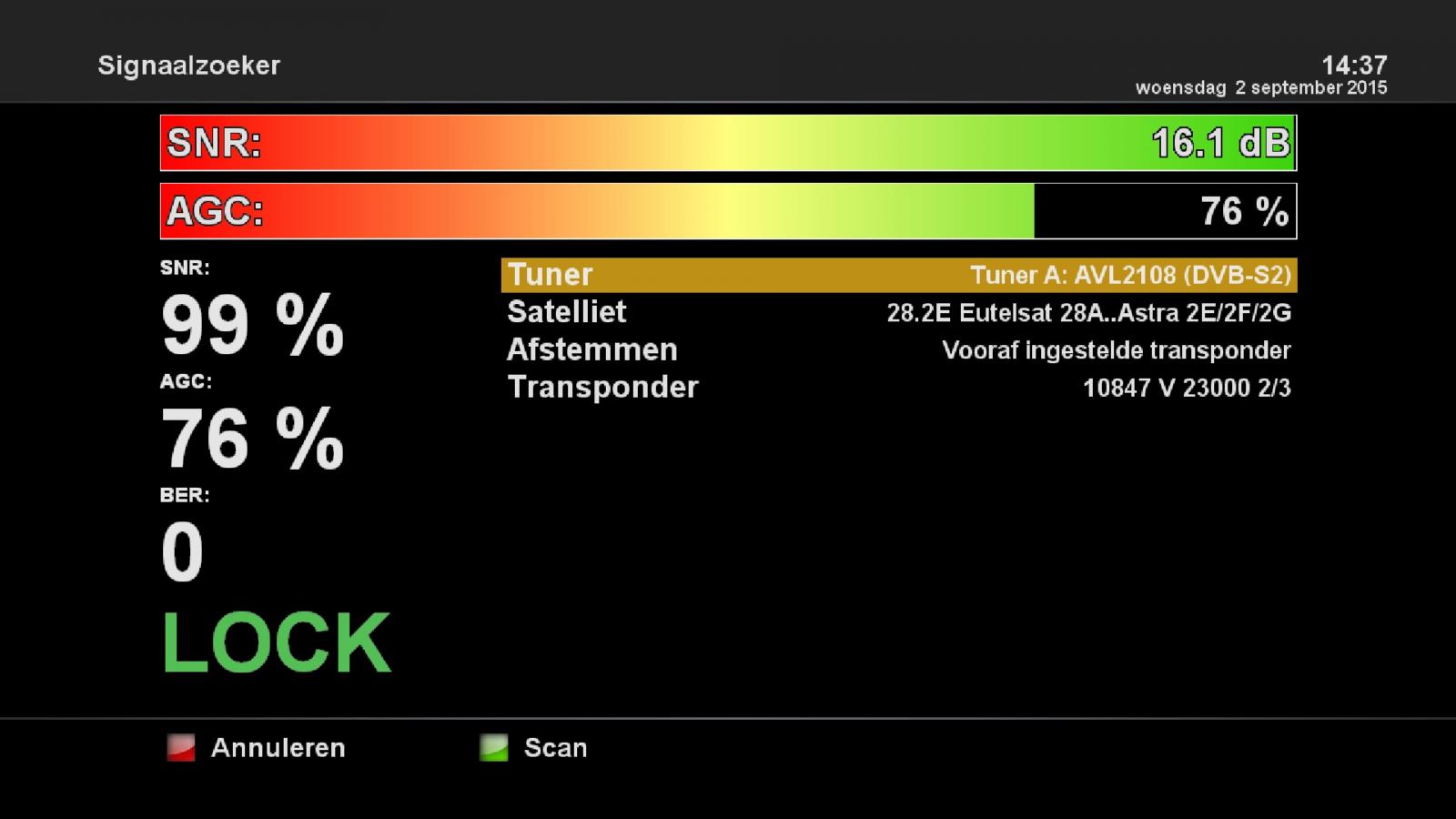

De ET9500 geeft dit aan.

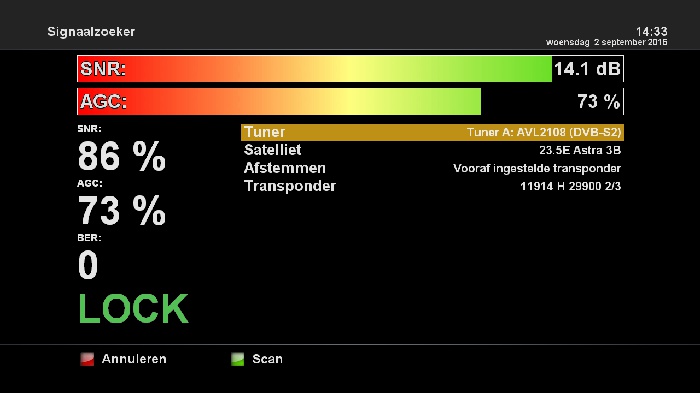

Astra 3

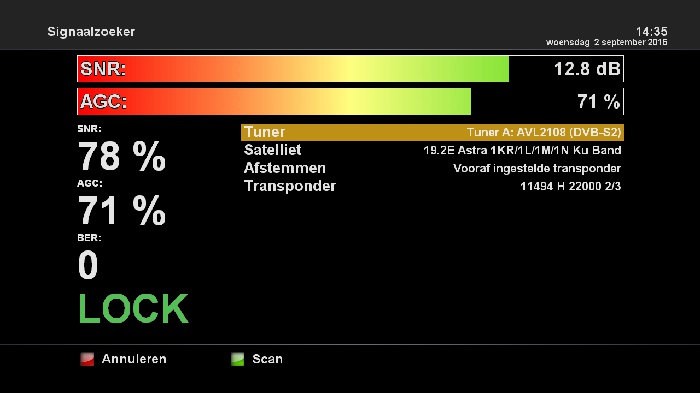

Astra 1



Astra 2



Hotbird



Zo zie je dat de tuner van de Xtrend gevoeliger is dan die van de VuDuo2. Ik dacht eerst dat het misschien nog aan de kabels naar beneden zou liggen, omdat die wat ouder en langer zijn, maar ik heb de ET9500 beneden ook nog aangesloten en de waarden waren hetzelfde als boven. Ook met het zappen van NPO1 naar NPO2 vond ik het verschil in signaalsterkte vrij groot, zo'n 8 procent. Nu nog maar 1 á 2 procent. Toch een verbetering.

2 september 2015 aangepast door arbe 76

[wortellica]

Mooi gedaan en altijd leuk om wat foto,s van de installatie te zien.
