reparatie Service manal gezocht

[columbo]

IK ben op zoek naar service manual voor Onkyo  av Receiver TX -SR507

[Steve]

manual











hfe_onkyo_tx-sr507_service.pdf

6 juni 2016 aangepast door Steve

[columbo]

Steve heel erg bedankt.

[columbo]

Helaas de oorzaak van het knipperend standby ledje niet kunnen  vinden 12v spanning hikt. in  sby.weet je de oorzaak, of  heb je een tip ?

[Steve]

hoor je wel het luidspreker  relais opkomen ?

controleer of alle massa schoeven goed aangedraaid zijn.

(zonder bodemplaat of zonder achterkant dan knippert het st/by ledje ook !!)

is er wel 52 v in het uitgang cirquit aanwezig ?

[columbo]

Helaas , geen 52 v ,daar het relais voor de hooft travo geen aansturing krijgt ,ook met een direkte 230 volt op de hooft travo werkt er helemaal niets ,er komt dan wel spanning uit de travo maar verder geen tekenen van leven .

Massa  schroeven zitten allemal vast aan gedriaaid.

[Steve]

ontroleer de spannningen uit t901 en t902 en controleer de zekeringen.in de trafo zit ook een thermische fuse

[columbo]

dat had ik al gedaan uiteraart via de manual zekerinngen zijn ok de spanningen zijn aanwezig + 12v = +10.09 v.

[columbo]

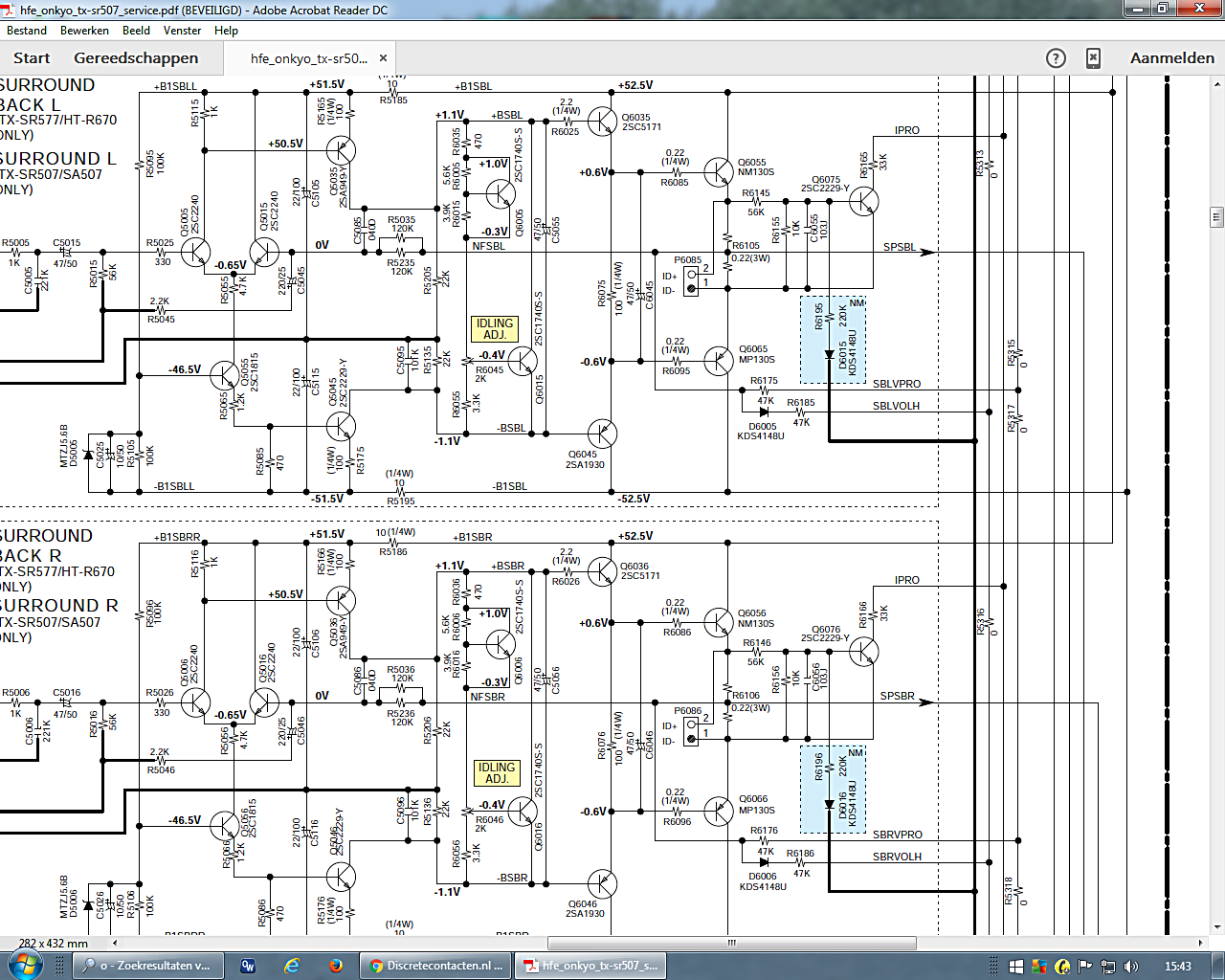

Oorzaak gevonden ,kortsluiting in bijde eind verst.de 4 eind torren + R 6075 defect ,de stuur trap zl ook wel op zn donder hebben gekregen ,dus het spul er uit en alles nieuw er in.

[columbo]

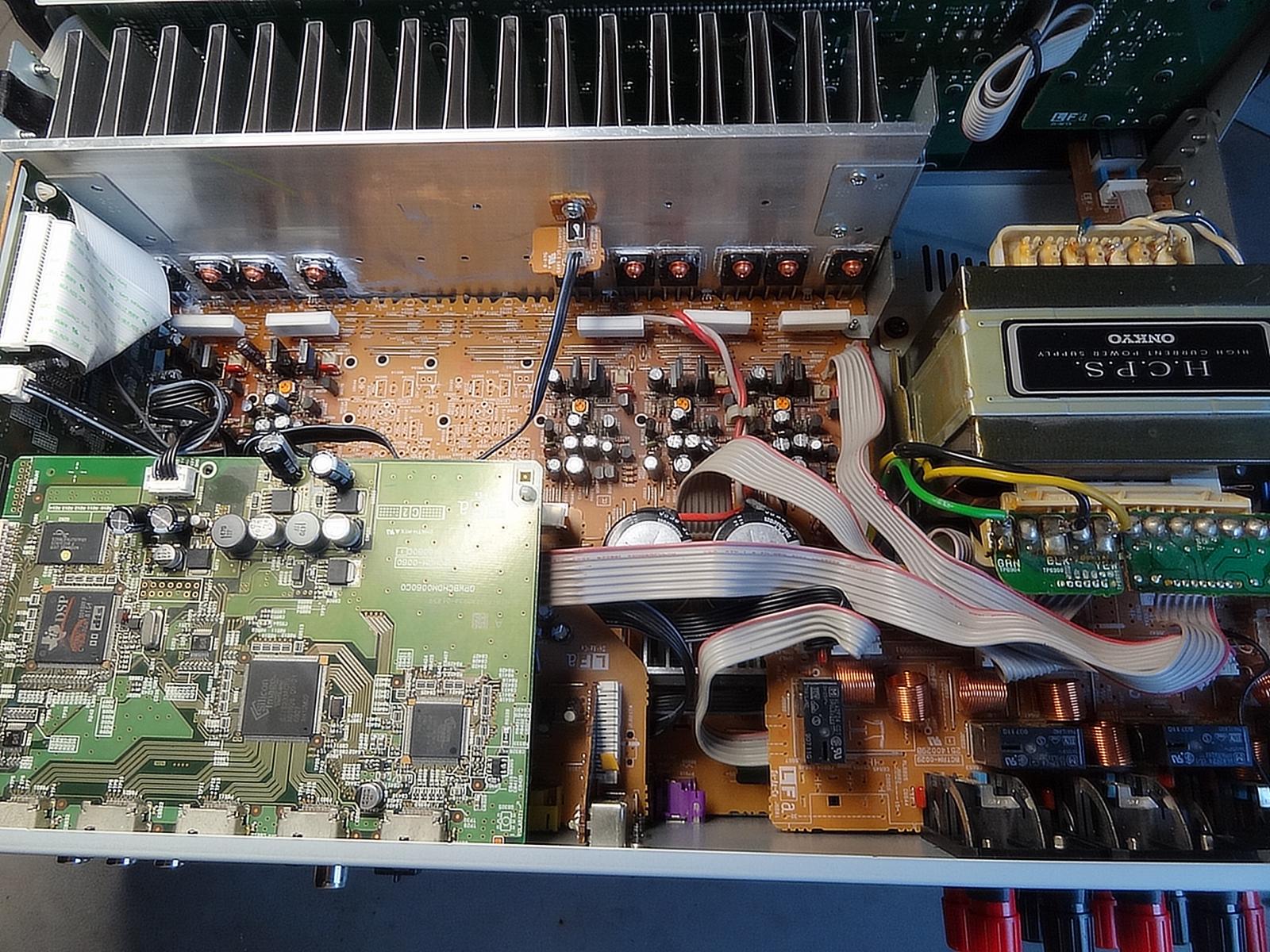

eindelijk ,het beest(je )  werkt weer na dagen van sleutelen 10 transitoren 1 weerstand en 2 elco's 47 uf.,alllen nog afregelen en testen.

[Matchless]

DSC00984.JPGeindelijk ,het beest(je )  werkt weer na dagen van sleutelen 10 transitoren 1 weerstand en 2 elco's 47 uf.,alllen nog afregelen en testen.

Stevige reparatie ..



Maar dat is voor jouw wel weg gelegd..
