schotel maken in het zand?


Tonskidutch
 Delen

Aanbevolen berichten

  • V.I.P.

Hoi,

al tijden loop ik met de idee een schotel in de bodem te maken, bijvoorbeeld in Zee Zand op het strand voor die ene dag kijk en of luisterplezier.



Men maakt een negatieve mal van de doorsnede van die parabool antenne met lange een stift eraan onder de juiste elevatie en

drukt die in het Zand en draait enkele malen om de As van de stift.

Al schrapende krijg je de vorm van de Parabool schotel in het zand.

Spuitnevelt voorzichtig met een goede Plantenspuit een mengseltje / Oplossing Bakmeel en Norit de gevormde kuil.

Steekt een LNB mount met LNB en Coax eraan in het zand en sluit je Laptop met een DVB-S2 usb stick aan.



wat denken jullie gaat dat lukken?



Mocht iemand het al ooit geprobeerd hebben graag ook de foto documentatie in de commentaren laten zien.

Force DMaster 1122, Force DMaster 1145, DM7000, DM500, DM800, DM7020, DM7020HD, Vu+ DUO, Vu+ SOLO2, Vu+ Ultimo, Vu+ Utimo4K, Vu+ ZERO4K

Link naar bericht
Delen op andere sites


  • V.I.P.

de concave vorm zou zo moeten zijn dat er altijd genoeg reflectie in het brandpunt is

(zoals een prime disch)

de richting Altitude en Elevatie kun je met de iPhone (die heeft Gyroscopen) en twee stokkies uitzetten

aangepast door Tonskidutch

Force DMaster 1122, Force DMaster 1145, DM7000, DM500, DM800, DM7020, DM7020HD, Vu+ DUO, Vu+ SOLO2, Vu+ Ultimo, Vu+ Utimo4K, Vu+ ZERO4K

Link naar bericht
Delen op andere sites

  • V.I.P.

het gaat om het principe



klik hier is enkel de positie van de LNB belangrijk



moet toch mogelijk zijn dat met simpele hobby middelen voor mekaar te krijgen

Force DMaster 1122, Force DMaster 1145, DM7000, DM500, DM800, DM7020, DM7020HD, Vu+ DUO, Vu+ SOLO2, Vu+ Ultimo, Vu+ Utimo4K, Vu+ ZERO4K

Link naar bericht
Delen op andere sites

  • Moderators

Hier zie je de oplossing hoe je de "schotel"  kunt richten op een satelliet.





https://de.wikipedia.org/wiki/Arecibo-Observatorium



1280px-Arecibo_Observatory_Aerial_View.j



Bron Wikipedia

https://de.wikipedia.org/wiki/Arecibo-Observatorium#/media/File:Arecibo_Observatory_Aerial_View.jpg

Gaat niet bestaat niet!            65" 4-K OLED,  Vu+ Solo 4K, Vu+ Solo 4K, Humax Rebox-8500, Rebox-8000, Wisi OR 280
Nokia 9500, Nokia 9800, HDCI-2000,Wavefrontier T-90, Satlook Digital NIT, Megasat HD5 Combo

Gebruik je een advertentie blocker? Maak dan een uitzondering voor onze website. Zonder advertentie (inkomsten) kan deze site niet voortbestaan.

Link naar bericht
Delen op andere sites

  • V.I.P.

juist ceesv

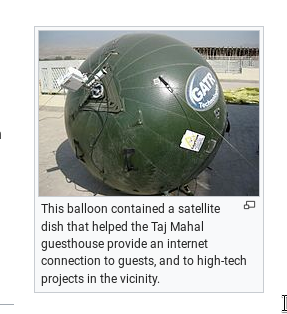

(evenals de Ballonschotel enkel de LNB wordt uitgericht)

droog zand gaat natuurlijk niet Sjaak(k) daar krijg je geen vorm in

en schotels van carbon fiber zijn er (koolstof dat reflecteert)

bakmeel kleeft het vochtige zand aan elkaar

Force DMaster 1122, Force DMaster 1145, DM7000, DM500, DM800, DM7020, DM7020HD, Vu+ DUO, Vu+ SOLO2, Vu+ Ultimo, Vu+ Utimo4K, Vu+ ZERO4K

Link naar bericht
Delen op andere sites

  • V.I.P.

Nou dan vind ik dit veel leuker.

Niks geen berekening van het brandpunt, geen geprul met elevatie, gewoon huppakee.

Gewoon even een pannendeksel uit de keuken pakken en zie:
Zou met Joyne moeten kunnen met 45cm.


  aangepast door Sprietje
  • Like 1
Link naar bericht
Delen op andere sites

wat denken jullie gaat dat lukken?



Leuk idee!

Ik denk dat het uitrichten van je mal in het zand inderdaad wel erg lastig zal zijn.

Bij een paraboloide schotel luistert de positie van de LNB in het exacte brandpunt erg nauw; een bol-vorm van de schotel is dan denk ik prettiger omdat die ook een brandpunt heeft voor niet loodrecht op de schotel-hoofdas binnenvallende stralen. Dat geeft je meer marge voor als je een paar graadjes verkeerd hebt uitgericht.



Voor de rest: Je moet misschien wel heel veel spullen meeslepen naar het strand, om dit te kunnen realiseren. Het meeslepen van een losse schotel lijkt me makkelijker. ;)



Maar als idee: ben benieuwd naar je resultaten!



groet,

A33

Ik ben blij dat mijn posts hier geen gouden gouden randje hebben.

Raar voorrecht vind ik dat namelijk, zo'n gouden randje.

Ik waardeer posts liever op de inhoud, dan op de status van de poster.



Link naar bericht
Delen op andere sites

  • V.I.P.

Tja Tonskidutch, daarom had ik die afbeelding er juist bij gedaan want ik zag al wel aankomen dat daar een reactie op zou komen.

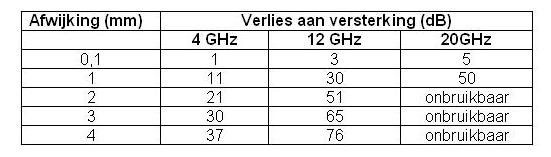

Het verschil is echter dat die globe er op het zicht maar een beetje rond uit hoeft te zien. Om Ku-signalen te kunnen bundelen naar de lnb, moet het oppervlak wel heel veel zuiverder zijn. Ik heb een tabel toegevoegd waarin te zien is hoeveel het parabolische oppervlak van een schotel af mag wijken voor zowel de C-band, de Ku-band en de Ka-band en welke verliezen dat geeft.
Daar wordt je denk ik niet vrolijk van als jij zo'n schotel uit zand wil maken.



aangepast door Sprietje
Link naar bericht
Delen op andere sites

  • Moderators

Bij een ruw oppervlak van de schotel zal je nog wel genoeg HF aan de LNB krijgen, maar door de looptijd verschillen zal de BER slecht zijn.

Vergelijk het met de oude hark op het dak met reflecties van gebouwen in de omgeving van je locatie.

Je zag dan meerdere keren hetzelfde beeld, verschoven t.o.v. elkaar.

Gaat niet bestaat niet!            65" 4-K OLED,  Vu+ Solo 4K, Vu+ Solo 4K, Humax Rebox-8500, Rebox-8000, Wisi OR 280
Nokia 9500, Nokia 9800, HDCI-2000,Wavefrontier T-90, Satlook Digital NIT, Megasat HD5 Combo

Gebruik je een advertentie blocker? Maak dan een uitzondering voor onze website. Zonder advertentie (inkomsten) kan deze site niet voortbestaan.

Link naar bericht
Delen op andere sites
