daltonagf

kan ik een UTC 2950L-5.0 vervangen voor een TS2951-5.0 smd

Aanbevolen berichten

hoi,

ik ben op zoek naar het volgende IC: UTC 2950L-5.0, die kan ik echter helaas nergens vinden,

de  TS2951-5.0 smd, die heb ik door een tip van iemand weten te vinden

deze twee lijken heel veel op elkaar, alleen zijn er toch wat kleine verschillen,

kan ik IPV de 2950 de 2951 gebruiken, of krijg ik dan problemen?

ik heb ook de link van de  datasheet ,

UTC 29850L  -5.0    http://www.ormix.riga.lv/ru/catalog/showpdf/name/ee93b5ad5c94423625494112267ed9ef.PDF/

TS2951-5.0 smd      https://www.digchip.com/datasheets/parts/datasheet/660/TS2951CS-5_0-pdf.php



mvg



rob

Deel dit bericht


Link naar bericht
Delen op andere sites

Heb even vluchtig beide datasheets doorgekeken. De UTC is de originele, toch? De TS2951 zal niet als vervanger kunnen dienen, aangezien deze een extra feedback nodig heeft (anders qua functionaliteit). De 2950 is ook een vaste 5V regelaar en de 2951 een variabele met feedback (kan ook wel vastgezet worden op 5V, maar vereist paar extra componentjes).



Zo even vervangen is met die TS er niet bij denk ik, daar komt iets meer bij kijken (paar weerstandjes voor feedback circuit). Als je enkele printbanen kunt onderbreken (als ze al niet verbonden zijn, omdat de vaste 5V minder functionaliteit heeft) en omleiden via een eigen schakelingetje moet het wel lukken, hangt er ook vanaf of je er de ruimte voor hebt natuurlijk

aangepast door drMacFaulty
Toelichting

Deel dit bericht


Link naar bericht
Delen op andere sites

utc is de fabriekant. de lp2950 moet je er voor gebruiken.



LP2950ACZ-5.0/NOPB  (texas instruments) kan je hiervoor gebruiken,deze kost 1 euro

Deel dit bericht


Link naar bericht
Delen op andere sites

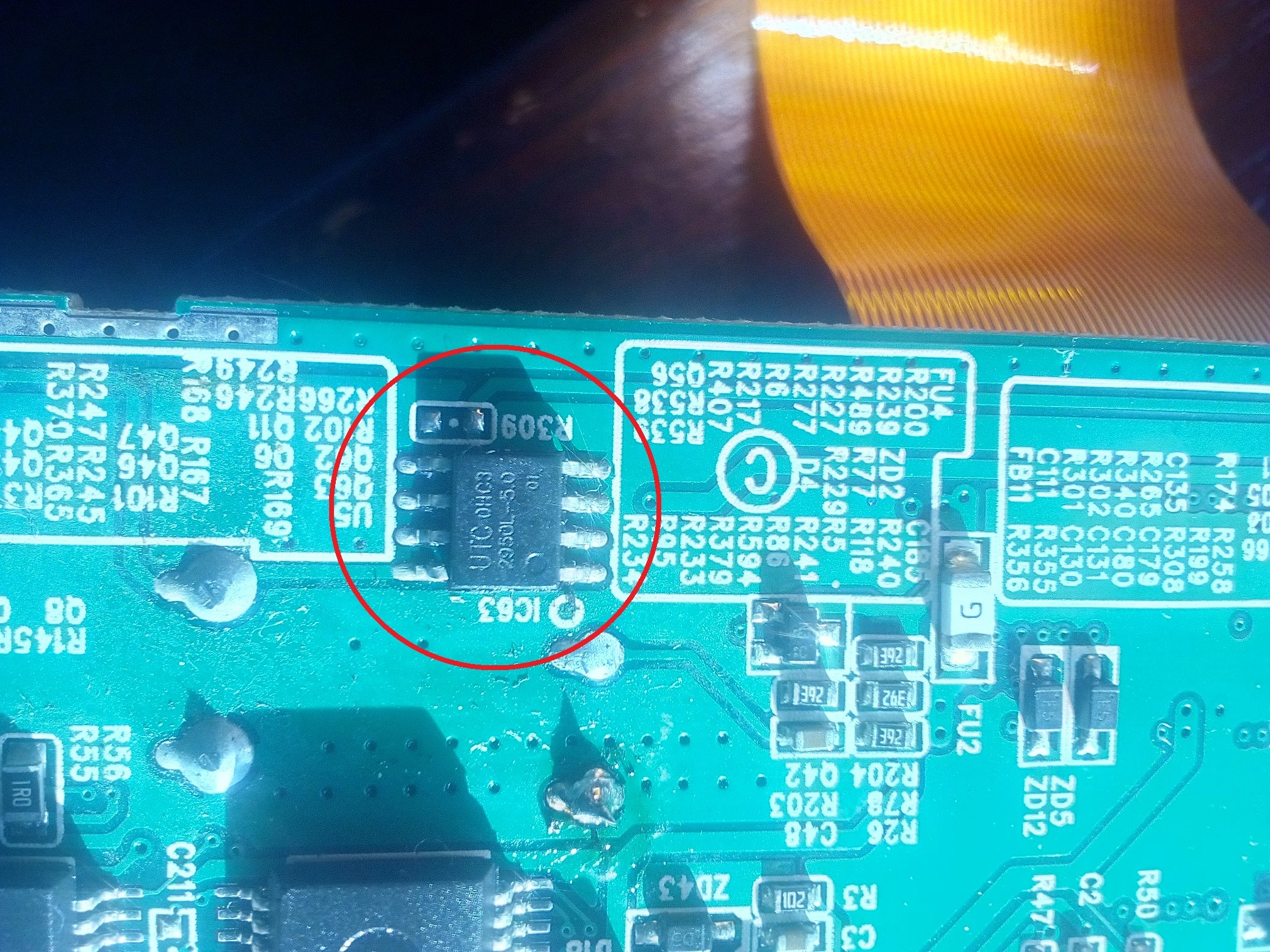

hoi steve, mijn utc2950 is een smd ic, met 8 pootjes, weet je misschien of daar nog aan te komen is, of een vervanger



mvg



rob


Deel dit bericht


Link naar bericht
Delen op andere sites

dit ic zit in een autoradio clarion NX501E, deze wordt direct heet als de radio nog in stby staat .



ik heb hier ook nog een schema van,

nz501e - Page 48.pdf

aangepast door daltonagf

Deel dit bericht


Link naar bericht
Delen op andere sites

Ik hoopte voor je dat hij op een van mijn sloop printen zou zitten , helaas niet .

Deel dit bericht


Link naar bericht
Delen op andere sites

een type met een TO92 behuizing kan er ook in

Deel dit bericht


Link naar bericht
Delen op andere sites

@Steve Inderdaad is dit geen probleem, moet er alleen wel wat verbouwd worden ;)



@daltonagf Zelf stel ik het altijd op prijs om ook links van andere fora erbij te linken waar je hetzelfde topic opent, ook voor anderen die hetzelfde probleem hebben en voor misschien andere nuttige tips uit andere fora. Zag je topic namelijk vandaag ook voorbij komen op CircuitsOnline (zelf ook lid).



De shutdown en error pins lijken niet gebruikt te worden is daar gezegd, dus wellicht dat je een TO92 kunt verbouwen op de print, zoals Steve al aangaf, of dat er nog wel andere ICs zijn in de SOIC-8 package met de Vin, Vout en GND op dezelfde pennen.



Ook zeg je op CircuitsOnline dat je de 2951 gaat proberen. Hier niks op tegen, maar daar moet je wel even een feedback netwerkje aan hangen, anders werkt het niet. Staat wel een formule voor de feedback in de datasheet (pag. 5): https://www.digchip.com/datasheets/download_datasheet.php?id=2210007&part-number=TS2951CS-5.0



Voor anderen, link naar CircuitsOnline, lijkt mij fair om dit te linken: https://www.circuitsonline.net/forum/view/138464

aangepast door drMacFaulty

Deel dit bericht


Link naar bericht
Delen op andere sites

Ok, ik wist niet dat ik hier een link mocht plaatsen van een ander forum , goed dat je dat nu hebt gedaan.

als ik er een met een TO92 behuizing plaats dan moet ik alleen de drie pinnen. Vin, Vout en GND  op de juiste plaats aansluiten,



Mvg. Rob

Bedankt voor de reacties



Deel dit bericht


Link naar bericht
Delen op andere sites

mijn vorige bericht is misschien onduidelijk,

als ik er een met een TO92 behuizing plaats dan moet ik alleen de drie pinnen. Vin, Vout en GND  op de juiste plaats aansluiten,

is dat dan voldoende, of moet er dan nog iets aangepast worden,



mvg



rob
