LNB invacom Horizontaal/Verticaal probleem

[maja]

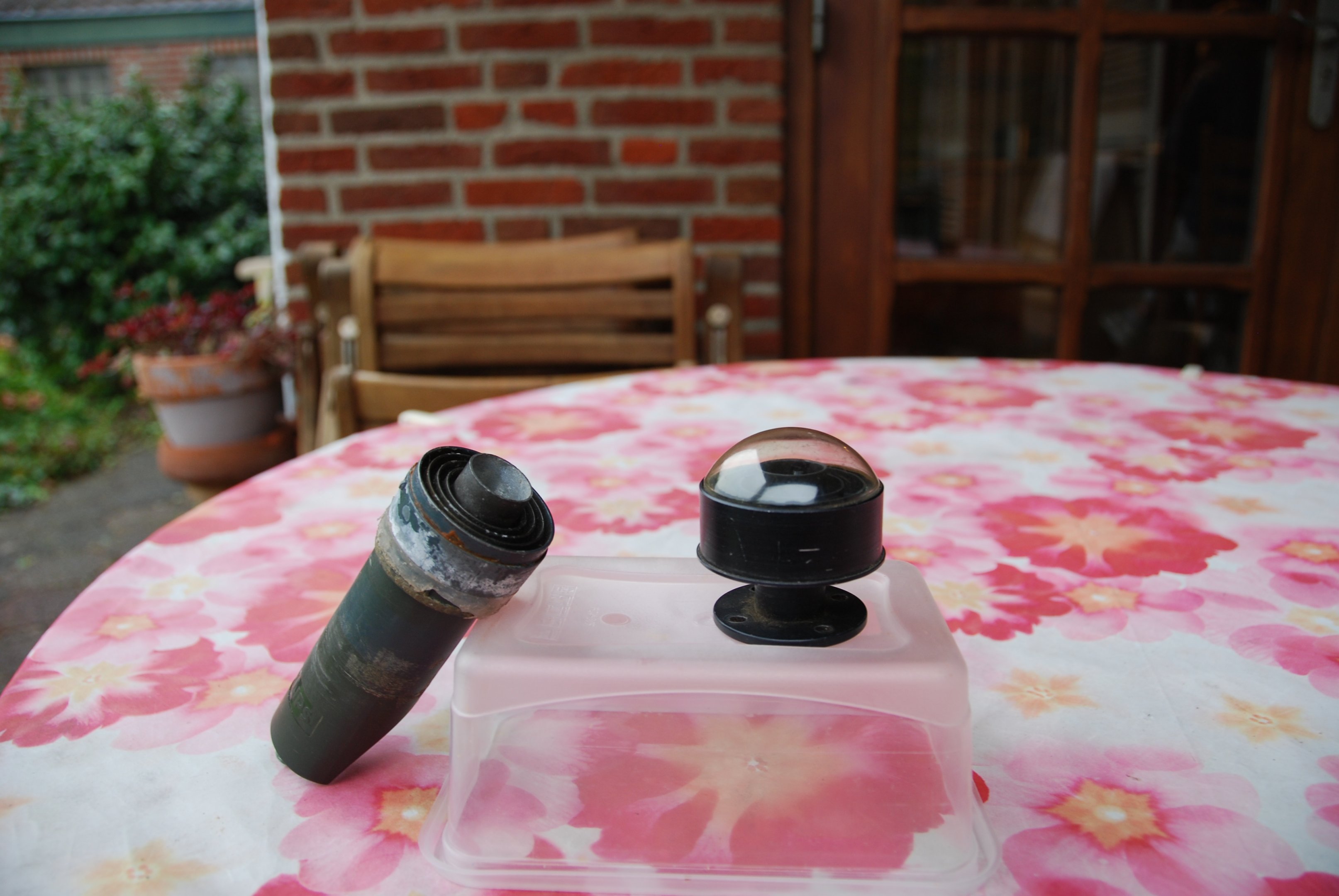

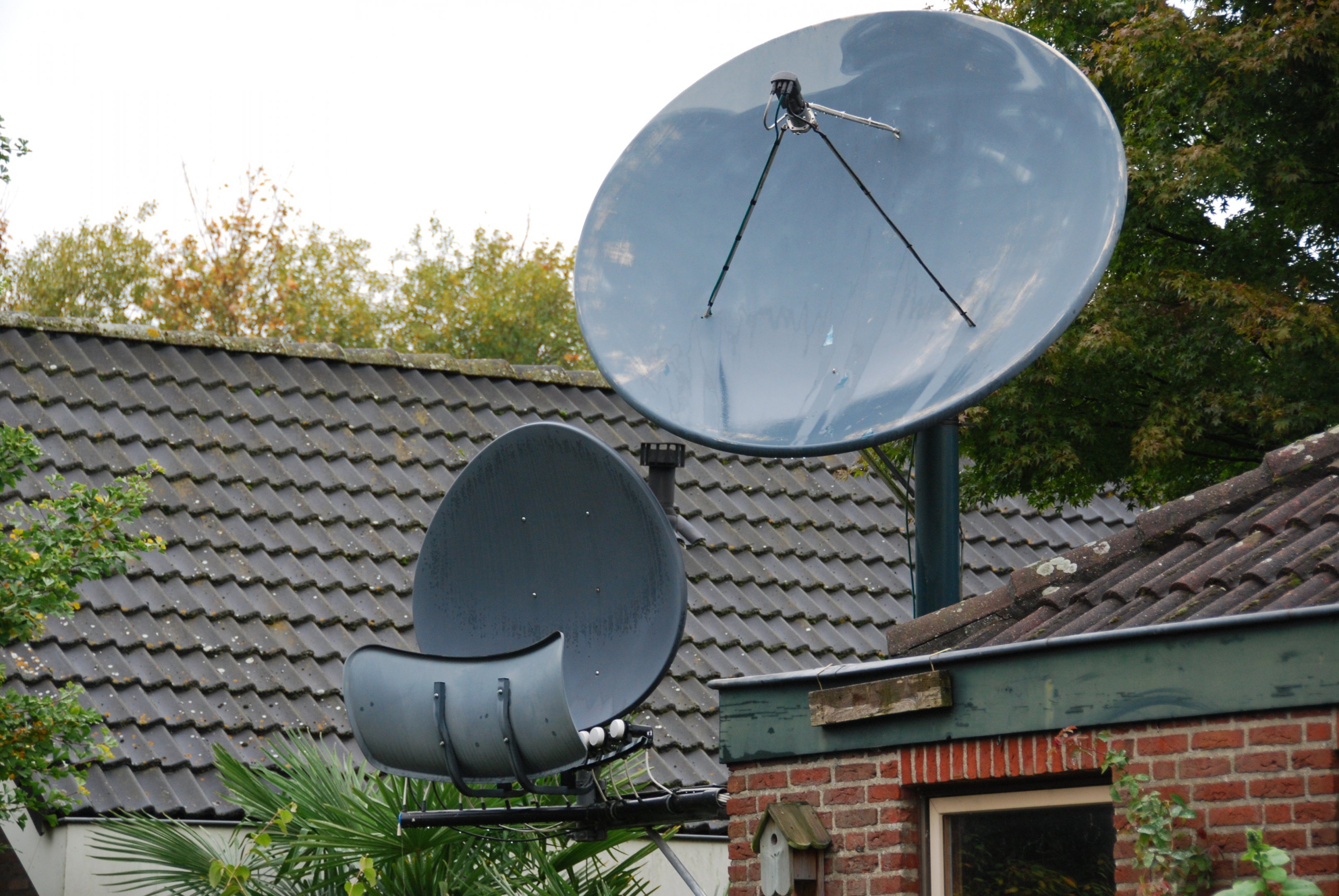

Eerste foto mijn schotels. Tweede foto links omgebouwde philips lnb met zo'n zelfde feedhorn als op de omgebouwde invacom. Gebruikt op de draaibare schotel.

Rechts SMW feedhorn.

[Sprietje]

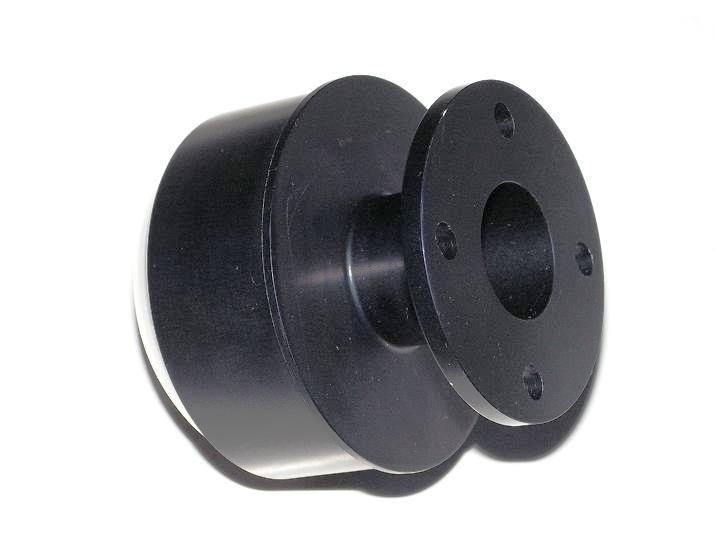

Het is de SMW XM-140 feedhorn.

Hoe is de f/D van deze feedhorn in te stellen?



24 oktober 2017 aangepast door Sprietje

[maja]

Hoe is de f/D van deze feedhorn in te stellen?



Ik heb deze feedhorn gekocht met de vraag dat deze geschikt zou zijn voor de schotel die ik heb. Toentertijd  heb ik de f/D van de schotel opgegeven.

Ik neem aan dat de feedhorn de juiste is. Ik zou niet weten hoe je een vast iets in kunt stellen.

[Sprietje]

Hoe ver steekt de binnenste ring vóór de andere scalar-ringen uit?
Wat is de f/D-verhouding van je schotel?



24 oktober 2017 aangepast door Sprietje

[maja]

Heb het even opnieuw moeten berekenen F/D-verhouding is 0.45  Schotel is 1780 breed 250 diep volgens satlex is de verhouding 0.45

Binnenste ring 6 mm boven de andere ringen. Bij de echostar is dit 9 mm

Afstand achterste ringen feedhorn /schotel 725 origineel leverantie.

24 oktober 2017 aangepast door maja

[Sprietje]

Als de middelste ring 6mm vóór de andere scalarringen uit steekt, dan zou hij voor een f/D-verhouding van 0,32 staan, zie pdf-file.
Ik vraag me af of dit wel een geschikte feedhorn is. Vreemd ook dat deze feedhorn niet in te stellen is op de f/D-verhouding van de schotel.



ADJUSTfeedHORN.pdf

[maja]

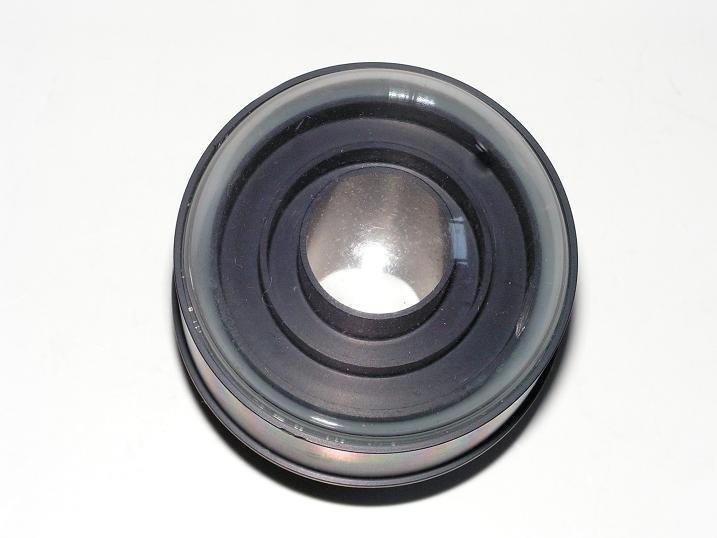

Zo ging dat in de satellietbranche ik had er weinig vertrouwen in. Op de feedhorn zit een doorzichtige kunststof kap die er niet af te halen is, de buis is een geheel, dus niet verstelbaar. Ik heb er beeld van Rusland t/m Afrika gehad. Ik denk wel dat in de loop der jaren alles veel nauwkeuriger geworden is.

[Sprietje]

Nou ik denk niet dat je dat kunt stellen dat alles in de loop der jaren veel nauwkeuriger is geworden.

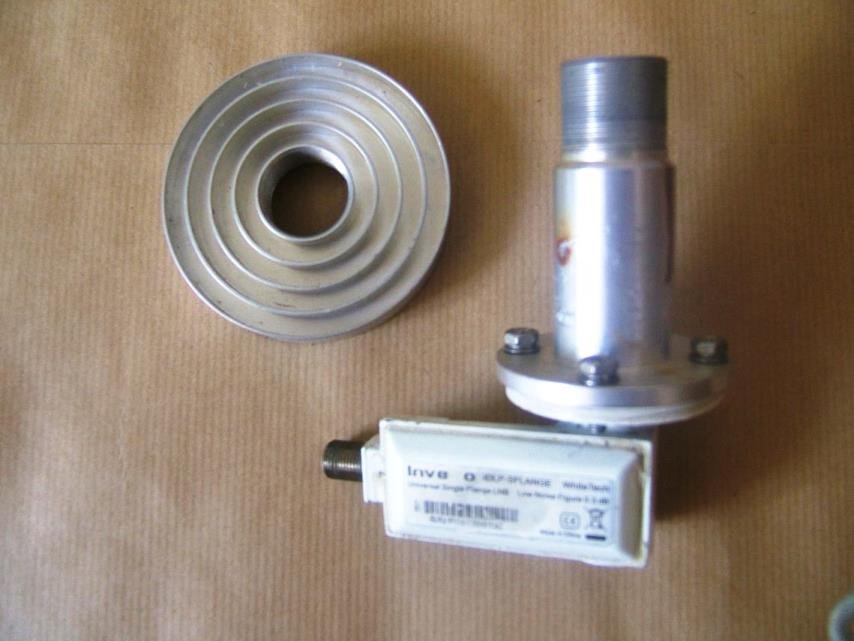

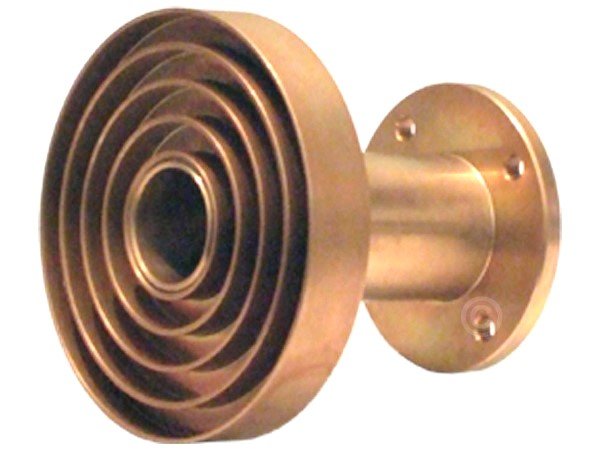

Ik heb nog nooit anders meegemaakt dan dat voor een schotel met een f/D van 0,45, de scalarringen en één lijn moeten liggen met de golfpijp, zie eerste bijlage. Dit is meestal instelbaar doordat de scalarringen op schroefdraad in te stellen zijn.

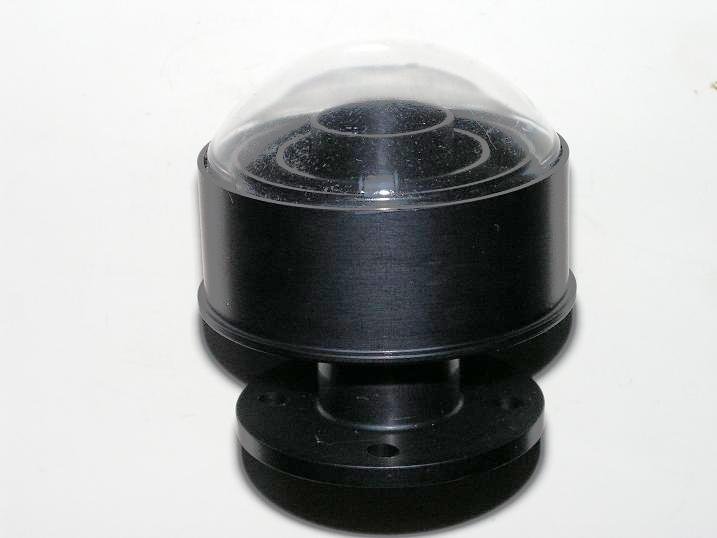

Nu is Swedisch MicroWave een professioneel merk en in hun specificaties staat wel dat deze feedhorn geschikt is voor schotels met een f/D-verhouding van 0,3 tot 0,45 maar ik begrijp alleen niet hoe dat kan. Misschien dat iemand anders dat weet bijvoorbeeld RimaNTSS.



[maja]

Misschien dat het zit in de afstand van de ringen onderling? Voor mij is dat gissen want ik weet het niet.

[Sprietje]

Nee, de afstand van de ringen onderling wordt bepaald door het frequentiegebied waarin hij moet werken.

[trust]

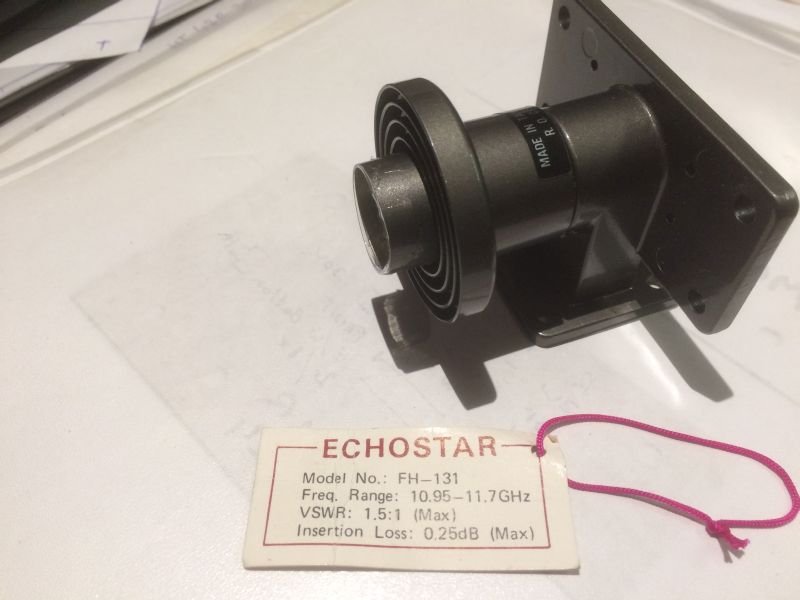

@SprietjeIk heb hier een Echostar FH-131 feedhoorn/polarotor waar de midddelste ring 9 mm uitsteekt .

Ik kan er geen verdere gegevens van vinden zodat ik niet weet voor welke f/D verhouding die is .

Ik heb redelijk wat KU feedhoorns voor PF gezien , maar de enige die instelbaar was , is het exemplaar wat jij liet zien (heb ik zelf ook)

[maja]

Na nog alles eens goed nagelopen te hebben sta ik voor een raadsel de Invacom geeft een signaal op Duitsland1 is H van 98%. Wdr doet het niet terwijl dit ook H is.

Als ik mijn andere schotel aansluit met Inverto ultra black doet hij het wel. De box is een mutant 2400HD. Weet iemand waar dit aan kan liggen ? Gebruik ik de Reelbox Avantgarde met Invacom werkt WDR wel.  Hoe kan dit?

[ceesv]

Geen universele LNB?



Dus alleen maar lage band en geen hoge band?

[maja]

Beide alleen niet met de Mutant 2400HD. Heeft wel altijd gewerkt.  Op andere boxen werkt de Invacom wel.

[trust]

2 uur geleden zei maja:

Beide alleen niet met de Mutant 2400HD. Heeft wel altijd gewerkt.  Op andere boxen werkt de Invacom wel.

Dan staat in de lnb instelling de 22khz niet aan of is stuk
