HD Line SF-500

[Heliropter]

Regelmatig komt het voor dat ik met het afstellen van de schotel tijdens het kamperen op de verkeerde satelliet zit met mijn analoge sat-finder.

Daarom heb ik de SF-500 aangeschaft met het idee dat deze aangeeft dat ik op de juiste satelliet gericht ben (astra 1/3 CanalDigitaal).

Ik kom er echter niet uit hoe dit apparaat te gebruiken.

Kan iemand mij helpen met een 'stappenplan' hoe deze te gebruiken?



Alvast hartelijk dank!



Groetjes,



Rob

[reynaertdevos]

Deze Nederlandstalige handleiding is misschien duidelijker dan de bijgeleverde Engelstalige.

Nederlandstalige handleiding HD-Line SF-500 Digital Satfinder.pdf

[Heliropter]

Heel hartelijk dank Reynaert.

Helaas kom ik nog niet verder. Weet niet welke instelling te gebruiken (met name welke transponder?)





[mebo870]

Die frequenties vind je hier kingofsat

[reynaertdevos]

Voor Canaldigitaal staan de parameters op de website van CD : https://www.canaldigitaal.nl/uploadedFiles/canaldigitaal/content/Downloads/canal-digitaal-zenderlijst-tv-en-radio.pdf

[j0p3Y]

Op 2-5-2018 om 18:46 zei reynaertdevos:

Voor Canaldigitaal staan de parameters op de website van CD : https://www.canaldigitaal.nl/uploadedFiles/canaldigitaal/content/Downloads/canal-digitaal-zenderlijst-tv-en-radio.pdf

Ik kom er ook maar niet uit. Vandaag drie uur zitten klooien en niks verder gekomen. Diverse transponders ingegeven, ik denk zelf op de juiste manier, maar geen enkel resultaat. Als iemand een praktische korte handleiding zou kunnen plaatsen zou dat fijn zijn... King of Sat heb ik ook geraadpleegd maar geen flauw idee hoe de daar weergegeven data ingevoerd moeten worden in deze satfinder. Heb het op diverse manieren ingevoerd maar het werkt niet. Enige reden voor het uitblijven van ook maar enige gevonden satelliet is dat ik hier wat bomen om me heen heb.. Niet dicht bebost of zo, maar wellicht toch teveel. De App die ik geraadpleegd heb, Satfinder Pro, geeft in AR-modus aan dat ik net boven de bomen uit zou moeten komen... Tja.

En dan ook al zitten dubben met een duo lnb zonder aanduiding van welke kop waar moet zitten... Een en al drama.. 🙂

10 mei 2018 aangepast door j0p3Y
AR

[j0p3Y]

... Is er niemand die me nu kan helpen?

Zit nu in Frankrijk en ben alweer enkele uren aan het klooien. Weet ik hoeveel settings en transponders geprobeerd maar niks werkt. Volgens mij had ik beter mijn analofe signaal elder niet weggegooid, had ik nog iets gehad...

Wat een (relatief) drama...

Ik weet ook niet welke gegevens van Kingofsat ik waar in moet voeren om het apparaat werkend te krijgen. Ook daar al aardig mee zitten experimenteren.

19 juli 2018 aangepast door j0p3Y
Aanvulling kingofsat

[Sprietje]

Beste j0p3Y



Je twijfelt of je wel de juiste duo-lnb hebt. Daar kan ik pas antwoord op geven als je aangeeft welke schotel je precies hebt.

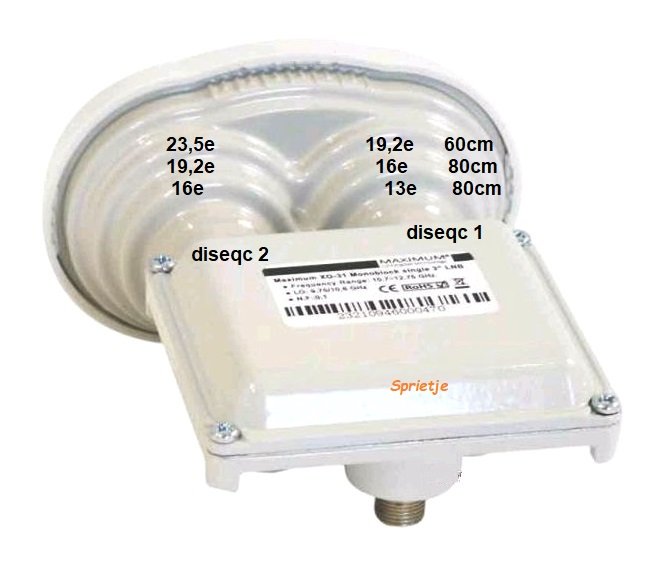

Je hebt een MAXIMUM XO-31 Monoblock single 3° LNB

Je hebt een tv met ingebouwde satellietontvanger. Heb je de setup goed ingesteld voor 2 satellieten waarvan de Astra 19,2 op positie 1 en de Astra 23,5 op positie 2?
Heb je de Canal Digitaal zenderlijst ingeladen?



[j0p3Y]

De schotel is een triax, 60cm breed en 65 cm hoog. De LNB zit vast met de kop die op jouw afbeelding als Diseqc2 genoemd staat.



De zenderlijst is vorige week geactualiseerd (kaart is van schoonvader, die kan hem thuis even missen :-)).



De TV is een Philips 32PFK5300 .

Satelliet instellingen zijn:

Optie voor automatische update: Astra 19.2E en Astra 23.5E

Bij handmatige instellingen staat dit:

LNB:

LNB1-ASTRA 19.2E

LNB2-ASTRA 23.5E

Polarisatie : Verticaal

Symboolratio:

-automatisch, of

-handmatig signaalsnelheid 29900

Frequentie: 11739



De SF-500 heeft de volgende settings:

Ver 5.10 software

(Even alleen voor de Astra3-235):

LO Freq: Univ

Down Freq: 11739

Symbol Rate: 29900

Polarity: V

Diseqc1.0: LNB2

22K: AUTO

Buzzer: ON



Ik heb inmiddels 10 transponders ingevoerd (overal vandaan geharkt) waaruit ik zou kunnen kiezen en dat zijn:

1) Down Freq 12090, Symbol Rate 29900, Polarity V

2) Down Freq 12187, Symbol Rate 29900, Polarity V

3) Down Freq 11934, Symbol Rate 27500, Polarity V

4) Down Freq 03980, Symbol Rate 29900, Polarity V

5) Down Freq 12168, Symbol Rate 27500, Polarity V

6) Down Freq 11229, Symbol Rate 22000, Polarity V

7) Down Freq 11856, Symbol Rate 29900, Polarity V

😎😎 Down Freq 11739, Symbol Rate 29900, Polarity V

9) Down Freq 12363, Symbol Rate 29500, Polarity V

10) Down Freq 11739, Symbol Rate 29900, Polarity V



Ben benieuwd of/waar ik iets verkeerd heb geïnterpreteerd... Alvast bedankt!

[j0p3Y]

PS: Ik zie dat ik de kop op het smalste / dunste stukje van dat pootje heb vastzitten. Ik zie met de klem geen mogelijkheid om hem om het dikkere deel heen te krijgen omdat hij er rond omheen moet (en dat dikkere deel is niet helemaal rondom vrij).

[Sprietje]

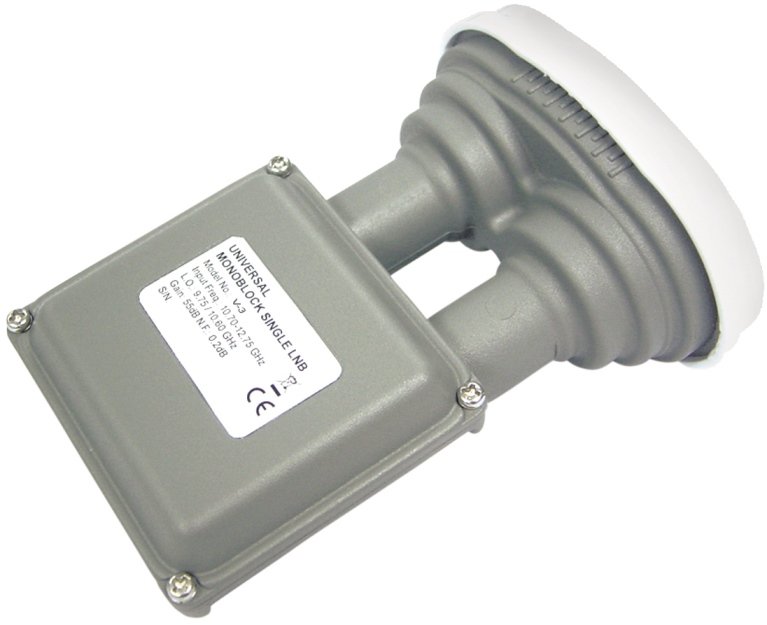

Die lnb past prima op een Triax 64 en je hebt hem ook met de kop van de Astra 23,5 in de klem staan. Je moet het monoblock wel op de juiste schuinte instellen. Aangezien dit streek afhankelijk is, kan ik je de schuinstand niet aangeven want Frankrijk is groot.
De instellingen die je beschrijft zijn goed.
Je moet het monoblock zo dicht mogelijk naar de schotel zetten omdat de arm van de schotel eigenlijk iets te lang is.
Ik zie dat je allemaal verticaal gepolariseerde transponders geprobeerd hebt. Probeer NPO 1 en 3 eens, die zit op 12187H, DVB-S2, 8PSK, 29.900, 2/3
Heb je dit filmpje al een bekeken:



19 juli 2018 aangepast door Sprietje

[j0p3Y]

Ja, dat filmpje heb ik helaas al heel veel gekeken, maar heeft me niks gebracht. Die settings die je noemt kan ik niet allemaal kwijt in de apparatuur, zowel niet in de tv als in de SF-500. DVB-S2 is de ontvanger in de tv, 29.900 kan ik zowel in TV als in Sf-500 kwijt. De gegevens 8PSK en 2/3 kan ik dus nergens invoeren.

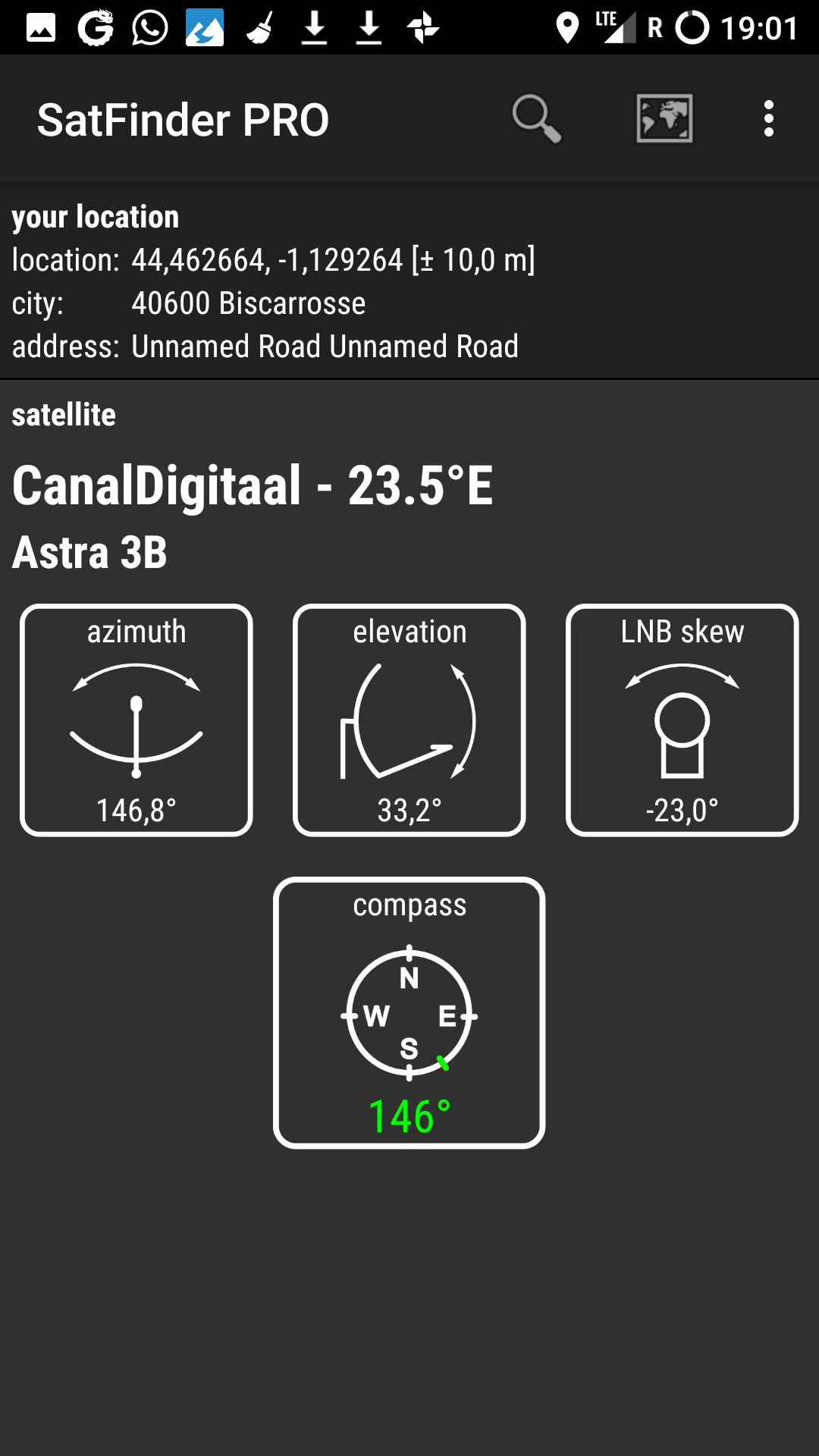

Dit is wat de Google app Satfinder Pro hier aangeeft. Volgens mij moet ie dan 23 graden linksom als je richting de Astra satelliet kijkt (of 23 graden rechtsom als je naar de schotel kijkt).

[j0p3Y]

Pfff, wat een gekl%&€t zeg.

Je zou verwachten dat het met deze settings moet werken.

Ik krijg met de door sprietje genoemde transondersettings een duidelijke piep op de SF-500. Kan volgens mij dan niet missen dat dit de Astra 3 is.

De SF-500 geeft aan dat ik een Q van 60-70% heb, lijkt me voldoende.

Maar op TV nog geen signaal te ontdekken. Ik selecteer Configuratie/Satelliet zoeken/Zenders bijwerken maar dat doet niks. Mss nog een keer helemaal de zendergroep opnieuw installeren, wie weet.

Anders helaas morgen geen Verstappen voor mij en de jongens :-/

21 juli 2018 aangepast door j0p3Y

[a33]

40 minuten geleden zei j0p3Y:

De SF-500 geeft aan dat ik een Q van 60-70% heb, lijkt me voldoende.



Op álle transponders die je hebt ingevoerd?

En je krijgt die waarden ook niet hoger?

Misschien is er dan iets mis met je kabel of (de instellingen van) je TV.



Groet,

A33

[trust]

15 uur geleden zei j0p3Y:

Pfff, wat een gekl%&€t zeg.

Je zou verwachten dat het met deze settings moet werken.

Ik krijg met de door sprietje genoemde transondersettings een duidelijke piep op de SF-500. Kan volgens mij dan niet missen dat dit de Astra 3 is.

De SF-500 geeft aan dat ik een Q van 60-70% heb, lijkt me voldoende.

Maar op TV nog geen signaal te ontdekken. Ik selecteer Configuratie/Satelliet zoeken/Zenders bijwerken maar dat doet niks. Mss nog een keer helemaal de zendergroep opnieuw installeren, wie weet.

Anders helaas morgen geen Verstappen voor mij en de jongens :-/

Sluit je die satmeter bij de schotel aan of binnen aan het eind van de kabel ?
